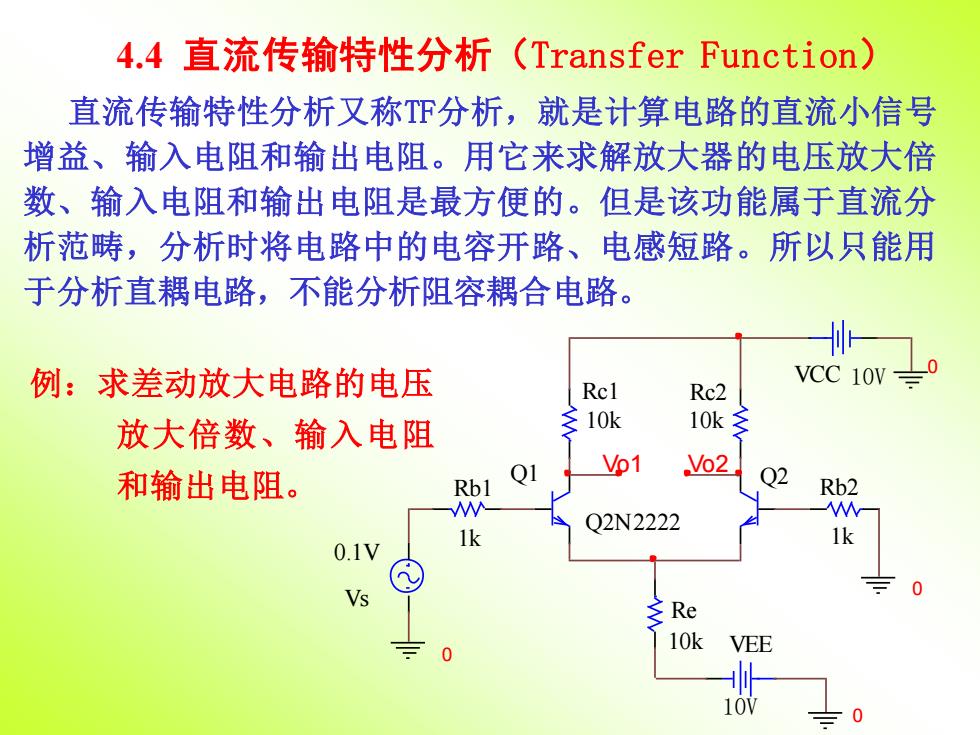

4.4直流传输特性分析（Transfer Function) 直流传输特性分析又称T℉分析，就是计算电路的直流小信号 增益、输入电阻和输出电阻。用它来求解放大器的电压放大倍 数、输入电阻和输出电阻是最方便的。但是该功能属于直流分 析范畴，分析时将电路中的电容开路、电感短路。所以只能用 于分析直耦电路，不能分析阻容耦合电路。 例：求差动放大电路的电压 VCC 10V- Rcl Rc2 放大倍数、输入电阻 乏10k 10k Q1 1 Vo2 和输出电阻。 Rb1 Q2 Rb2 W 1k Q2N2222 Re 10k VEE
4.4 直流传输特性分析（Transfer Function） 直流传输特性分析又称TF分析，就是计算电路的直流小信号 增益、输入电阻和输出电阻。用它来求解放大器的电压放大倍 数、输入电阻和输出电阻是最方便的。但是该功能属于直流分 析范畴，分析时将电路中的电容开路、电感短路。所以只能用 于分析直耦电路，不能分析阻容耦合电路。 例：求差动放大电路的电压 放大倍数、输入电阻 和输出电阻。 Vo1 Vo2 0 0 0 0 Rb1 1k VEE 10V Rc1 10k Q2 Rb2 1k Q1 Q2N2222 Re 10k Vs 0.1V Rc2 10k VCC 10V

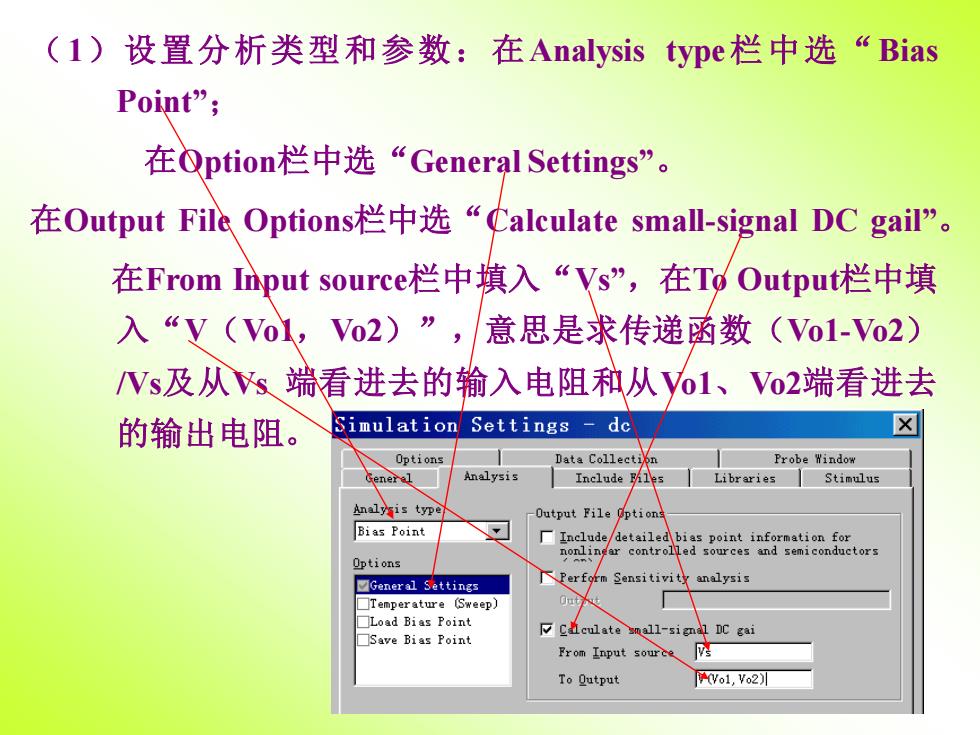

(1)设置分析类型和参数：在Analysis type栏中选“Bias Point'”; 在ption栏中选“General Settings'”。 在Dutput File Options栏中选“￠alculate small-signal DC gail”。 在From Input source栏中填入“Vs”,在To Output栏中填 入“V(Vol,Vo2)”,意思是求传递函数 (Vol-Vo2) Vs及从s端看进去的输入电阻和从Vo1、Vo2端看进去 的输出电阻。 Simulation Settings -dc Options Data Collecti Probe Window Analysis Include File Libraries Stimulus Analysis typ Output File Options Bias Point Include/detailed bias point information for nonlingar controlled sources and semiconductors Options General Settings Perform Sensitivity analysis ☐Temperature(Sweep】 0 ☐Load Bias Point Caculate small-sig ☐Save Bias Point DC gai From Input source To Output (Vo1,Vo2)
（1）设置分析类型和参数：在Analysis type栏中选“Bias Point”； 在Option栏中选“General Settings”。 在Output File Options栏中选“Calculate small-signal DC gail”。 在From Input source栏中填入“Vs”，在To Output栏中填 入“V（Vo1，Vo2）” ，意思是求传递函数（Vo1-Vo2） /Vs及从Vs 端看进去的输入电阻和从Vo1、Vo2端看进去 的输出电阻
