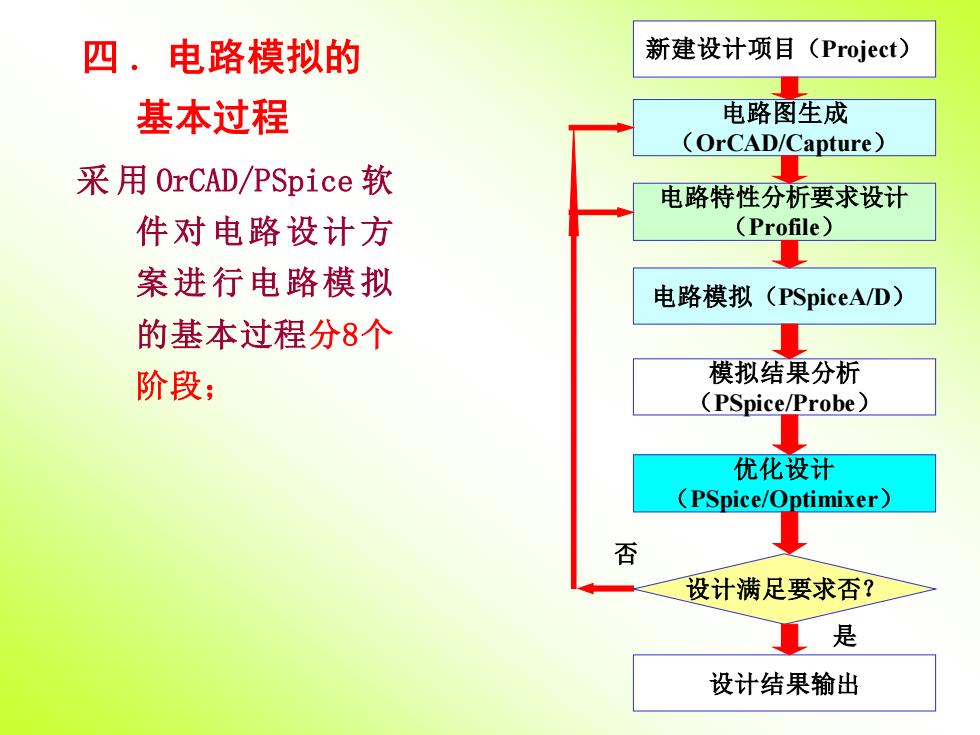

四.电路模拟的 新建设计项目(Project). 基本过程 电路图生成 (OrCAD/Capture) 采用OrCAD/PSpice软 电路特性分析要求设计 件对电路设计方 (Profile) 案进行电路模拟 电路模拟(PSpiceA/D) 的基本过程分8个 阶段； 模拟结果分析 (PSpice/Probe) 优化设计 (PSpice/Optimixer) 否 设计满足要求否？ 是 设计结果输出
四 . 电路模拟的 基本过程 采 用 OrCAD/PSpice 软 件对电路设计方 案进行电路模拟 的基本过程分8个 阶段； 新建设计项目（Project） 电路图生成 （OrCAD/Capture） 电路特性分析要求设计 （Profile） 电路模拟（PSpiceA/D） 模拟结果分析 （PSpice/Probe） 优化设计 （PSpice/Optimixer） 设计满足要求否？ 设计结果输出 否 是
五.PSpice中的数字、单位和运算式 Pspice中采用的是实用工程单位制，如电压用伏(V)、电 流用安培(A)、电阻用欧姆（Ω）、功率用瓦特 (W)等。在运行中，Pspice会根据具体对象自动确 定其单位。用户在输入数据时，代表单位的字母可以 省去。例如给电压源赋值时，键入12和12V意思一样。 Pspice中的数字采用科学表示方式，即可以使用整数、 小数和以10为底的指数。用指数表示时，底数10用字 母E来表示。对于比较大或比较小的数字，还可采用 10种比例因子，如下表所示
五 . PSpice中的数字、单位和运算式 Pspice 中采用的是实用工程单位制，如电压用伏（V）、电 流用安培（A）、电阻用欧姆（Ω）、功率用瓦特 （W）等。在运行中，Pspice会根据具体对象自动确 定其单位。用户在输入数据时，代表单位的字母可以 省去。例如给电压源赋值时，键入12和12V意思一样。 Pspice 中的数字采用科学表示方式，即可以使用整数、 小数和以10为底的指数。用指数表示时，底数10用字 母E来表示。对于比较大或比较小的数字，还可采用 10种比例因子，如下表所示
OrCAD/PSpice10中采用的比例因子 符号 比例因子 符号 比例因子 F 10-15 M 103 P 10-12 K 103 N 10-9 MEG 106 U 10-6 G 10+9 MIL 25.4×10-6 T 10+12 例如1000、1E3和1K都表示同一个数。 特别注意： (1)比例因子可用大写也可用小写，如m和M都表示10-3。而国标规定，m 表示103，M表示106，我们通常的习惯也是这样。为了防止混淆，在该 软件中用MEG表示106。这一点在使用时应特别小心。 (2)比例因子只能用英文字母，如106用U或u表示，而国标规定10-6用μ表 示。这一点在使用时也应注意，如电容容量C-1×10-F,应写成C-1u (或1U)
例如1000、1E3和1K都表示同一个数。 特别注意： （1）比例因子可用大写也可用小写，如m和M都表示10-3 。而国标规定，m 表示10-3 ，M表示10+6 ，我们通常的习惯也是这样。为了防止混淆，在该 软件中用MEG表示10+6 。这一点在使用时应特别小心。 （2）比例因子只能用英文字母，如10-6用U或u表示，而国标规定10-6用m表 示。这一点在使用时也应注意，如电容容量C=1×10-6F，应写成C=1u （或1U）。 OrCAD/PSpice 10中采用的比例因子 符号 比例因子 符号 比例因子 F 10-15 M 10-3 P 10-12 K 10+3 N 10-9 MEG 10+6 U 10-6 G 10+9 MIL 25.4× 10-6 T 10+12

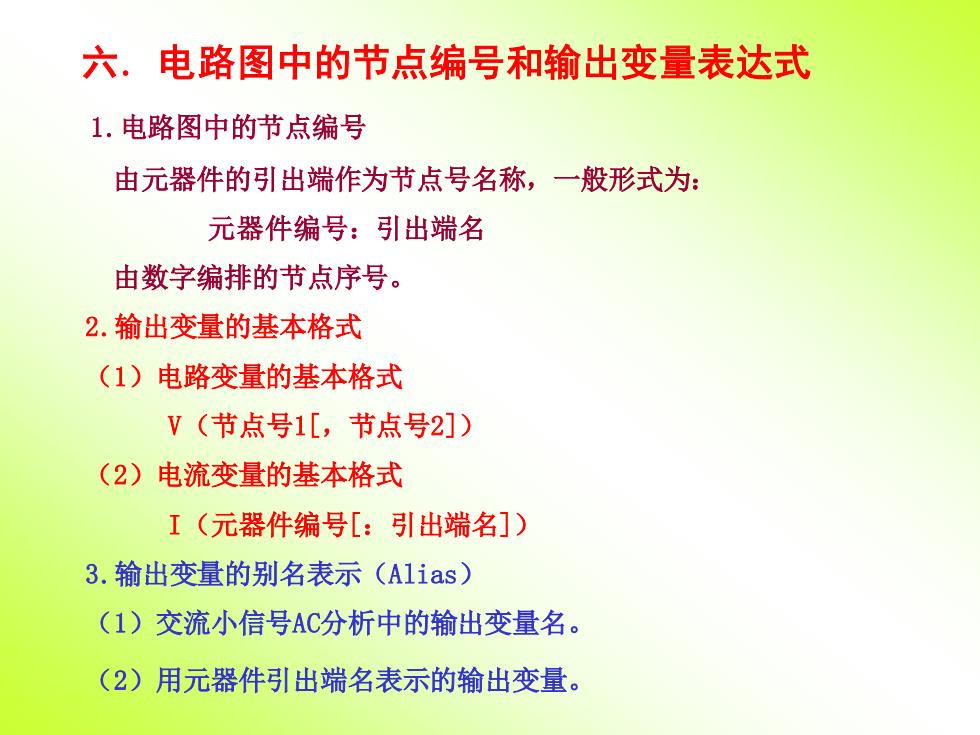

六.电路图中的节点编号和输出变量表达式 1.电路图中的节点编号 由元器件的引出端作为节点号名称，一般形式为： 元器件编号：引出端名 由数字编排的节点序号。 2.输出变量的基本格式 (1)电路变量的基本格式 V(节点号1[，节点号2]) (2)电流变量的基本格式 I(元器件编号[：引出端名]) 3.输出变量的别名表示(Alias) (1)交流小信号AC分析中的输出变量名。 (2)用元器件引出端名表示的输出变量
六. 电路图中的节点编号和输出变量表达式 1.电路图中的节点编号 由元器件的引出端作为节点号名称，一般形式为： 元器件编号：引出端名 由数字编排的节点序号。 2.输出变量的基本格式 （1）电路变量的基本格式 V（节点号1[，节点号2]） （2）电流变量的基本格式 I（元器件编号[：引出端名]） 3.输出变量的别名表示（Alias） （1）交流小信号AC分析中的输出变量名。 （2）用元器件引出端名表示的输出变量
4.2模拟电路分析计算的基本过程 一、绘制电路图 二、特性分析类型确定和参数设置 (1)调出PSpice命令菜单 在Capturel中执行PSpice出现PSpice?菜单。 (2)建立模拟类型分组 执行PSpice,/New Simulation Profile子命令 (3)设置模拟类型和参数 完成上述设置后，点击Create按钮，出现设置框。 Analysis标签页中需设置3方面的内容： 1、基本分析类型的设定；
4.2 模拟电路分析计算的基本过程 一、绘制电路图 二、特性分析类型确定和参数设置 （1）调出PSpice命令菜单 在Capture中执行PSpice出现PSpice菜单。 （2）建立模拟类型分组 执行PSpice/New Simulation Profile子命令 （3）设置模拟类型和参数 完成上述设置后，点击Create按钮，出现设置框。 Analysis标签页中需设置3方面的内容： 1、基本分析类型的设定；
