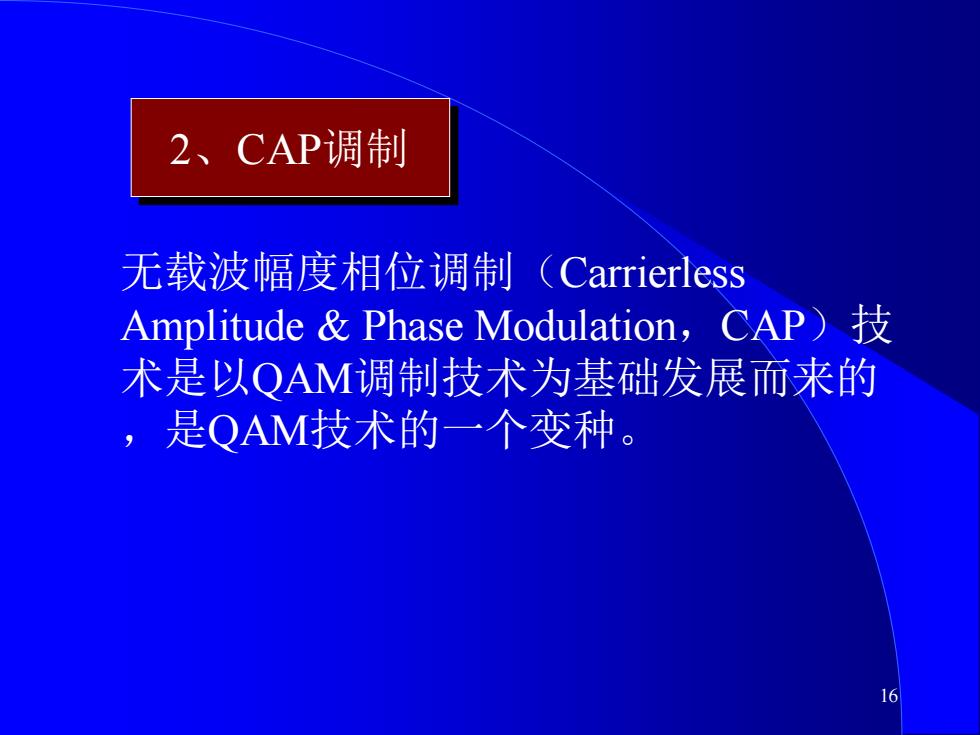

2、CAP调制 无载波幅度相位调制(Carrierless Amplitude Phase Modulation,CAP) 术是以QAM调制技术为基础发展而来的 ,是QAM技术的一个变种
16 无载波幅度相位调制（Carrierless Amplitude & Phase Modulation，CAP）技 术是以QAM调制技术为基础发展而来的 ，是QAM技术的一个变种。 2、CAP调制

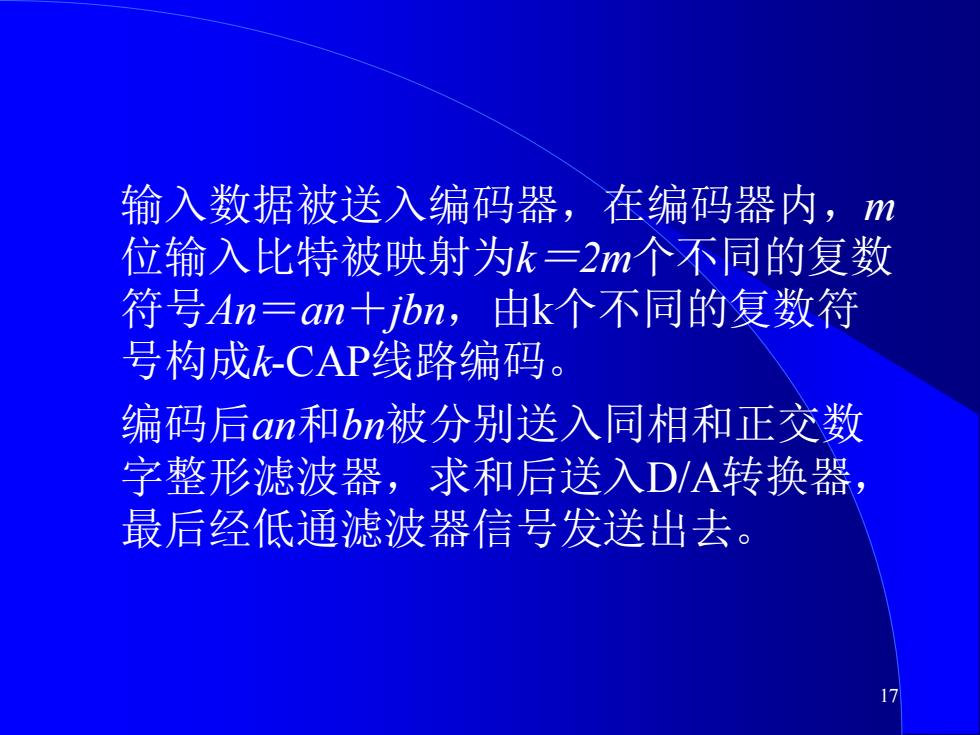

输入数据被送入编码器，在编码器内，m 位输入比特被映射为k=2m个不同的复数 符号An=am十bn,由k个不同的复数符 号构成k-CAP线路编码。 编码后am和bn被分别送入同相和正交数 字整形滤波器，求和后送入D/A转换器， 最后经低通滤波器信号发送出去
17 输入数据被送入编码器，在编码器内，m 位输入比特被映射为k＝2m个不同的复数 符号An＝an＋jbn，由k个不同的复数符 号构成k-CAP线路编码。 编码后an和bn被分别送入同相和正交数 字整形滤波器，求和后送入D/A转换器， 最后经低通滤波器信号发送出去

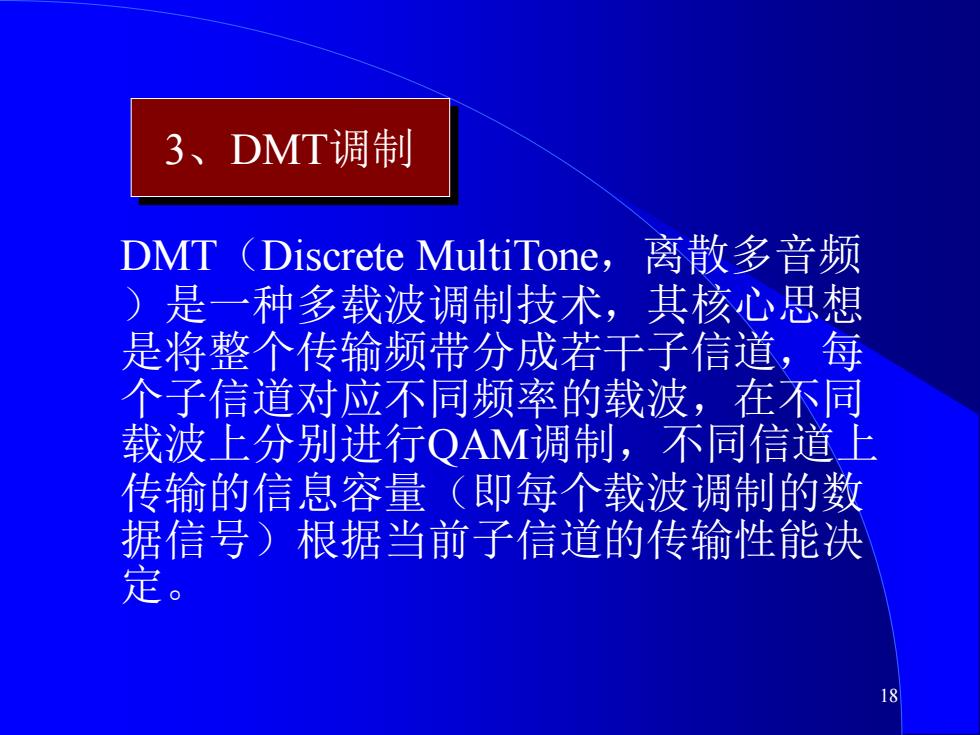

3、DMT调制 DMT (Discrete MultiTone,离散多音频 )是一种多载波调制技术，其核心思想 是将整个传输频带分成若干子信道，每 个子信道对应不同频率的载波，在不同 载波上分别进行QAM调制，不同信道上 传输的信息容量（即每个载波调制的数 据信号)根据当前子信道的传输性能决 定。 18
18 DMT（Discrete MultiTone，离散多音频 ）是一种多载波调制技术，其核心思想 是将整个传输频带分成若干子信道，每 个子信道对应不同频率的载波，在不同 载波上分别进行QAM调制，不同信道上 传输的信息容量（即每个载波调制的数 据信号）根据当前子信道的传输性能决 定。 3、DMT调制

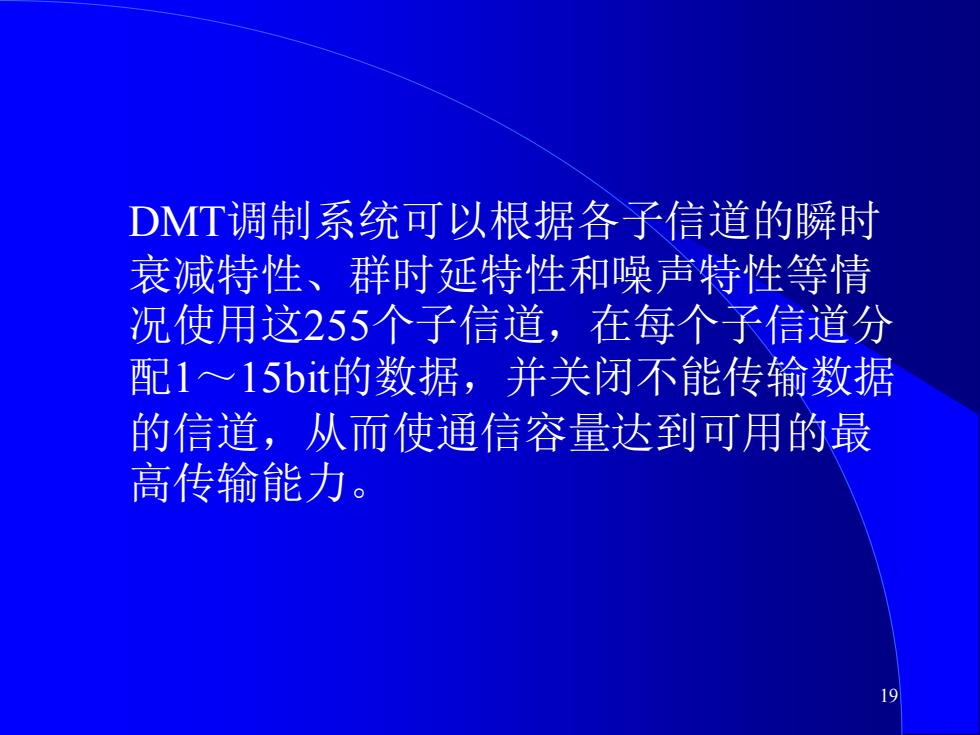

DMT调制系统可以根据各子信道的瞬时 衰减特性、群时延特性和噪声特性等情 况使用这255个子信道，在每个子信道分 配1~15bit的数据，并关闭不能传输数据 的信道，从而使通信容量达到可用的最 高传输能力
19 DMT调制系统可以根据各子信道的瞬时 衰减特性、群时延特性和噪声特性等情 况使用这255个子信道，在每个子信道分 配1～15bit的数据，并关闭不能传输数据 的信道，从而使通信容量达到可用的最 高传输能力

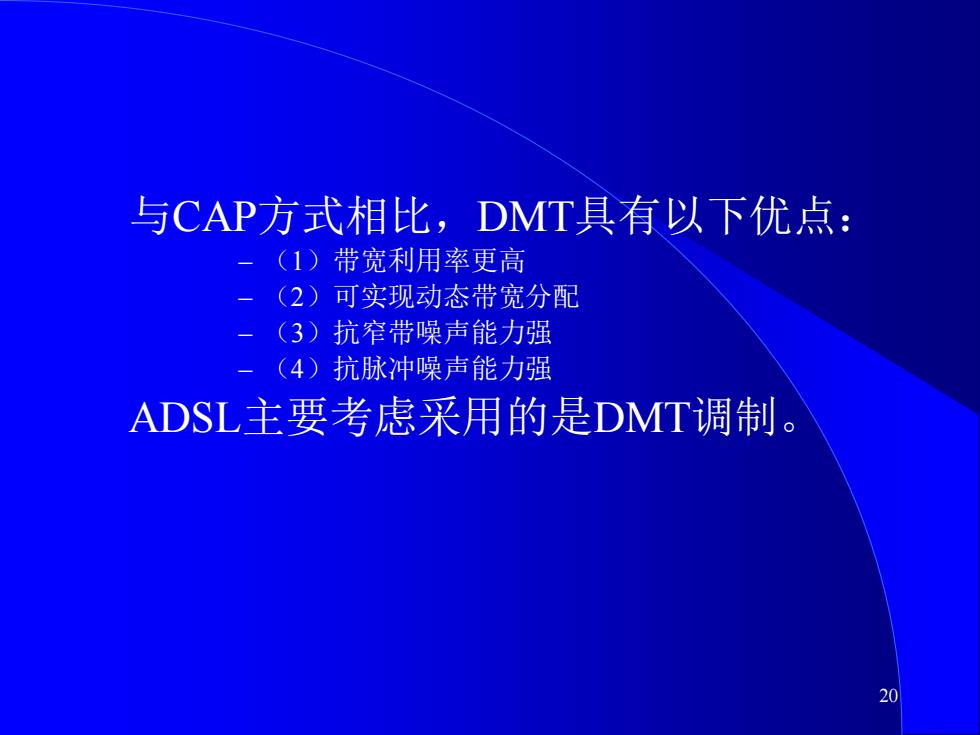

与CAP方式相比，DMT具有以下优点： -(1)带宽利用率更高 (2)可实现动态带宽分配 (3)抗窄带噪声能力强 (4)抗脉冲噪声能力强 ADSL主要考虑采用的是DMT调制。 20
20 与CAP方式相比，DMT具有以下优点： – （1）带宽利用率更高 – （2）可实现动态带宽分配 – （3）抗窄带噪声能力强 – （4）抗脉冲噪声能力强 ADSL主要考虑采用的是DMT调制
