6.1.3ADSL的频带分割 1、频分复用和回波抵消混合技术 采用频分复用(FDM)和▣波抵消混合 技术可实现ADSL系统的全双工和非对称 通信
6 – 采用频分复用（FDM）和回波抵消混合 技术可实现ADSL系统的全双工和非对称 通信。 6.1.3 ADSL的频带分割 1、频分复用和回波抵消混合技术
(1)频分复用 频分复用是将整个信道从频域上划分为 独立的2个或多个部分，分别用于上行和 下行传输，彼此之间不会产生干扰
7 频分复用是将整个信道从频域上划分为 独立的2个或多个部分，分别用于上行和 下行传输，彼此之间不会产生干扰。 （1）频分复用
回波抵消技术 ▣波抵消方式是在2线传输的两个方向上 同时间、同频谱地占用线路，即在线路 上两个方向传输的信号完全混在一起。 为了分开收、发两个方向，一般采用 2/4线转换器（即混合电路）
8 回波抵消方式是在2线传输的两个方向上 同时间、同频谱地占用线路，即在线路 上两个方向传输的信号完全混在一起。 为了分开收、发两个方向，一般采用 2／4线转换器(即混合电路)。 （2）回波抵消技术

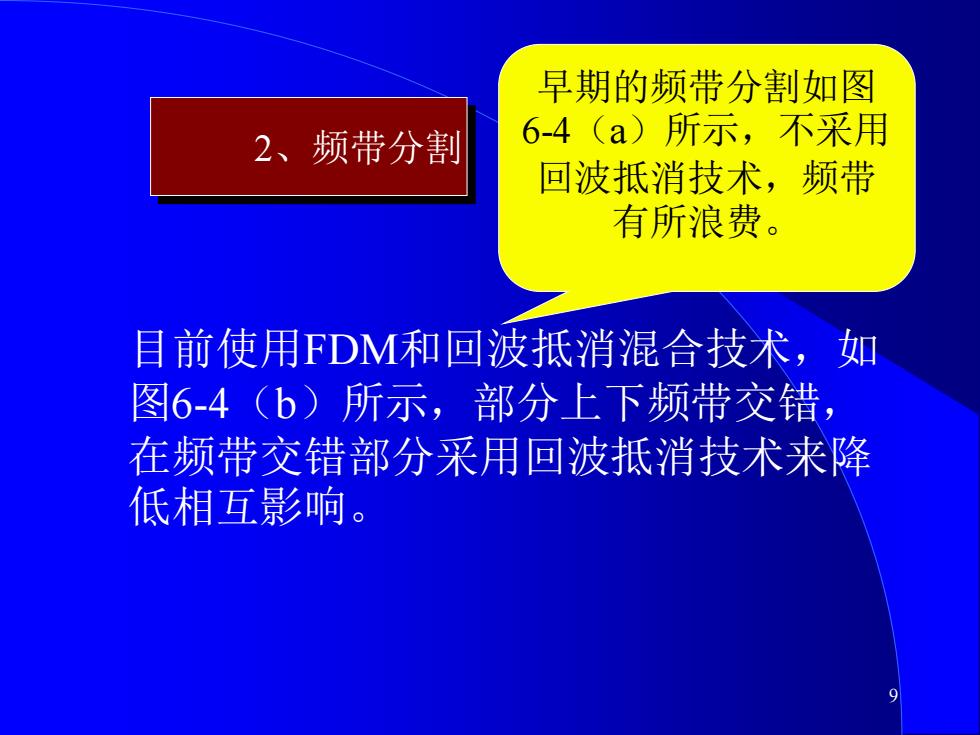

早期的频带分割如图 2、频带分割 6-4(a)所示，不采用 回波抵消技术，频带 有所浪费。 目前使用FDM和回波抵消混合技术，如 图6-4(b)所示，部分上下频带交错， 在频带交错部分采用回波抵消技术来降 低相互影响
9 目前使用FDM和回波抵消混合技术，如 图6-4（b）所示，部分上下频带交错， 在频带交错部分采用回波抵消技术来降 低相互影响。 2、频带分割 早期的频带分割如图 6-4（a）所示，不采用 回波抵消技术，频带 有所浪费
22 上行带宽 下行带宽 上行带宽下行带宽 0-4kHz 25kHz 200kHz 1104Hz 0-4kHz 25kHz 200kHz 1104kHz (a) (b) 图6-4ADSL的频带分割 10
10 图6-4 ADSL的频带分割
