共模抑制比 为了说明差动放大电路抑制共模信号和放大差 模信号的能力，常用共模抑制比作为衡量指标， 其定义为：差模电压放大倍数A与共模电压放 大倍数A的模值之比。记作CMRR,即： CMRR= Ac CMRR =201g Ad (dB) A。 共模抑制比越大，放大电路的性能就越好
共模抑制比 为了说明差动放大电路抑制共模信号和放大差 模信号的能力，常用共模抑制比作为衡量指标， 其定义为：差模电压放大倍数Ad与共模电压放 大倍数Ac的模值之比。记作CMRR，即： 共模抑制比越大，放大电路的性能就越好。 c d A A CMRR = 20lg (dB) A A CMRR c d =

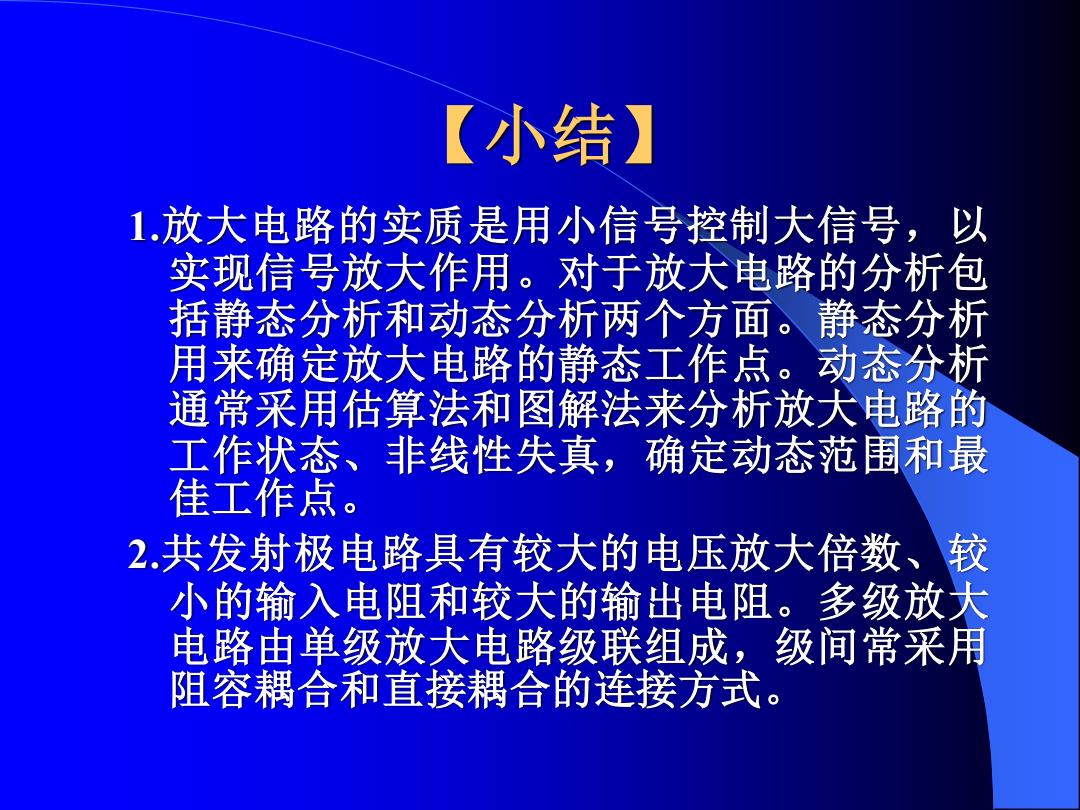

【小结】 1.放大电路的实质是用小信号控制大信号，以 实现信号放大作用。对于放大电路的分析包 括静态分析和动态分析两个方面。静态分析 用来确定放大电路的静态工作点。动态分析 通常采用估算法和图解法来分析放大电路的 工作状态、非线性失真，确定动态范围和最 佳工作点。 2.共发射极电路具有较大的电压放大倍数、较 小的输入电阻和较大的输出电阻。多级放大 电路由单级放大电路级联组成，级间常采用 阻容耦合和直接耦合的连接方式
【小结】 1.放大电路的实质是用小信号控制大信号，以 实现信号放大作用。对于放大电路的分析包 括静态分析和动态分析两个方面。静态分析 用来确定放大电路的静态工作点。动态分析 通常采用估算法和图解法来分析放大电路的 工作状态、非线性失真，确定动态范围和最 佳工作点。 2.共发射极电路具有较大的电压放大倍数、较 小的输入电阻和较大的输出电阻。多级放大 电路由单级放大电路级联组成，级间常采用 阻容耦合和直接耦合的连接方式
【小结】 3.直接耦合放大电路既可以放大交流信号，又 可以放大缓慢变化的信号。零点漂移是其突出 问题。差动放大电路用来放大差模信号，抑制 共模信号。 4.放大电路存在非线性失真（截止失真和饱和 失真)等现象， 可通过选择元件参数、设置合 适的工作点、采用一些稳定工作点的措施、减 小输入信号等方法来削弱和消除
【小结】 3.直接耦合放大电路既可以放大交流信号，又 可以放大缓慢变化的信号。零点漂移是其突出 问题。差动放大电路用来放大差模信号，抑制 共模信号。 4.放大电路存在非线性失真（截止失真和饱和 失真）等现象，可通过选择元件参数、设置合 适的工作点、采用一些稳定工作点的措施、减 小输入信号等方法来削弱和消除
运算放大器 传统的放大器是分立元件的。随着半导体制造 技术快速发展，20世纪60年代初出现了集成电 路放大器，所谓集成电路就是把电路中的所有 元器件及连接导线都制作在一块硅片上，构成 具有特定功能的电子电路，提高了电子设备的 可靠性，重量减少，体积缩小，功耗降低。集 成电路有小规模SSI、中规模MSI、大规模LSI 和超大规模VLS之分，目前超大规模集成电 路中每块芯片上制有上亿个元件，而芯片面积 仅有几个平方毫米
运算放大器 传统的放大器是分立元件的。随着半导体制造 技术快速发展，20世纪60年代初出现了集成电 路放大器，所谓集成电路就是把电路中的所有 元器件及连接导线都制作在一块硅片上，构成 具有特定功能的电子电路，提高了电子设备的 可靠性，重量减少，体积缩小，功耗降低。集 成电路有小规模SSI、中规模MSI、大规模LSI 和超大规模VLSI之分，目前超大规模集成电 路中每块芯片上制有上亿个元件，而芯片面积 仅有几个平方毫米
集成电路按功能来分，有数字集成 电路和模拟集成电路。模拟集成电 路种类很多，有运算放大器、功率 放大器、模拟乘法器、 模数和数模 转换器、稳压电源等。在模拟集成 电路中，集成电路运算放大器（简 称集成运放)是应用非常广泛的 种
集成电路按功能来分，有数字集成 电路和模拟集成电路。模拟集成电 路种类很多，有运算放大器、功率 放大器、模拟乘法器、模数和数模 转换器、稳压电源等。在模拟集成 电路中，集成电路运算放大器（简 称集成运放）是应用非常广泛的一 种
