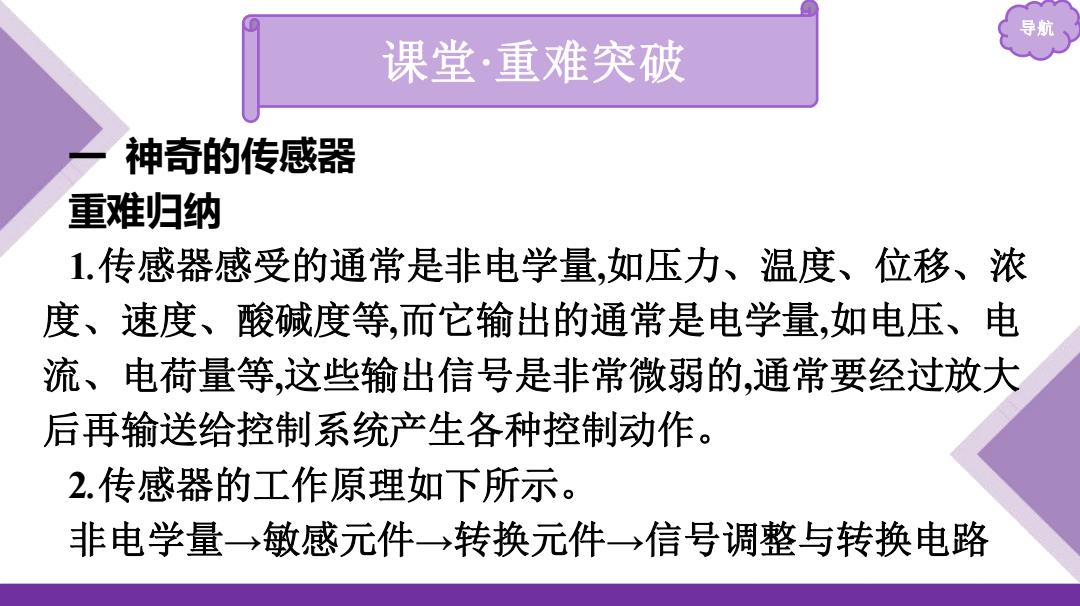

导刻 课堂·重难突破 神奇的传感器 重难归纳 1.传感器感受的通常是非电学量，如压力、温度、位移、浓 度、速度、酸碱度等，而它输出的通常是电学量，如电压、电 流、电荷量等，这些输出信号是非常微弱的，通常要经过放大 后再输送给控制系统产生各种控制动作。 2.传感器的工作原理如下所示。 非电学量→敏感元件→转换元件→信号调整与转换电路
导航 一 神奇的传感器 重难归纳 1.传感器感受的通常是非电学量,如压力、温度、位移、浓 度、速度、酸碱度等,而它输出的通常是电学量,如电压、电 流、电荷量等,这些输出信号是非常微弱的,通常要经过放大 后再输送给控制系统产生各种控制动作。 2.传感器的工作原理如下所示。 非电学量→敏感元件→转换元件→信号调整与转换电路 课堂·重难突破

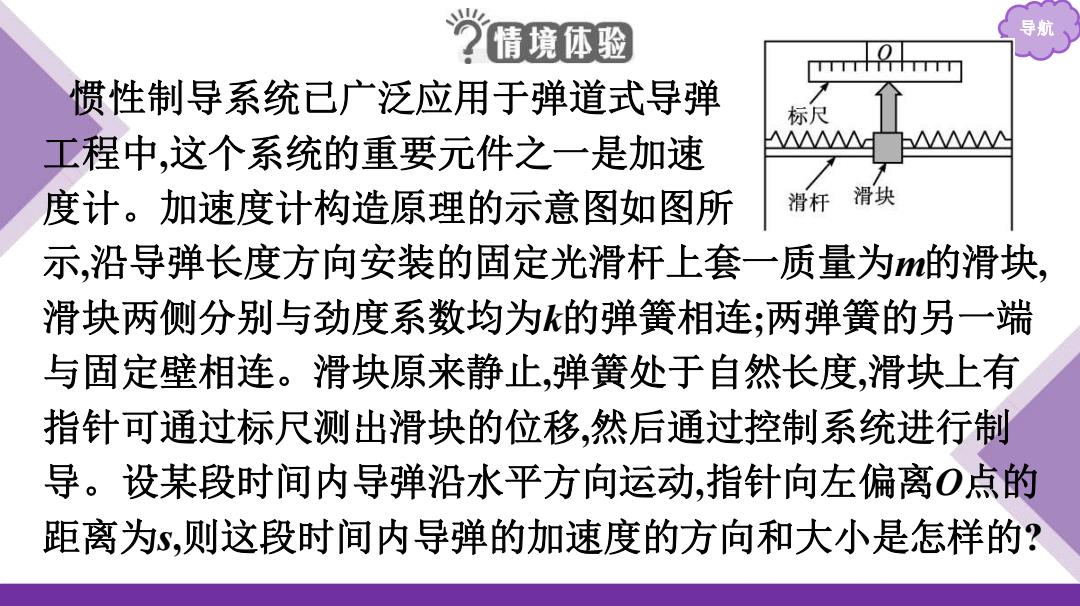

情境体验 十TT十TTTT 惯性制导系统已广泛应用于弹道式导弹 标尺 工程中，这个系统的重要元件之一是加速 度计。加速度计构造原理的示意图如图所 滑杆 滑块 示，沿导弹长度方向安装的固定光滑杆上套一质量为的滑块， 滑块两侧分别与劲度系数均为k的弹簧相连；两弹簧的另一端 与固定壁相连。滑块原来静止，弹簧处于自然长度，滑块上有 指针可通过标尺测出滑块的位移，然后通过控制系统进行制 导。设某段时间内导弹沿水平方向运动，指针向左偏离O点的 距离为5，则这段时间内导弹的加速度的方向和大小是怎样的？
导航 惯性制导系统已广泛应用于弹道式导弹 工程中,这个系统的重要元件之一是加速 度计。加速度计构造原理的示意图如图所 示,沿导弹长度方向安装的固定光滑杆上套一质量为m的滑块, 滑块两侧分别与劲度系数均为k的弹簧相连;两弹簧的另一端 与固定壁相连。滑块原来静止,弹簧处于自然长度,滑块上有 指针可通过标尺测出滑块的位移,然后通过控制系统进行制 导。设某段时间内导弹沿水平方向运动,指针向左偏离O点的 距离为s,则这段时间内导弹的加速度的方向和大小是怎样的?
导航 提示：当指针向左偏离O点的距离为s时，与滑块相连的左边 弹簧被压缩3，右边弹簧被拉伸5，因而弹簧对滑块的弹力的大 小均为k,且方向均水平向右，即滑块受到的合力大小为25，方 向水平向右。由牛顿第二定律可知加速度方向向右，大小 为2 2ks m
导航 提示:当指针向左偏离O点的距离为s时,与滑块相连的左边 弹簧被压缩s,右边弹簧被拉伸s,因而弹簧对滑块的弹力的大 小均为ks,且方向均水平向右,即滑块受到的合力大小为2ks,方 向水平向右。由牛顿第二定律可知加速度方向向右,大小 为 。 𝟐𝒌𝒔 𝒎

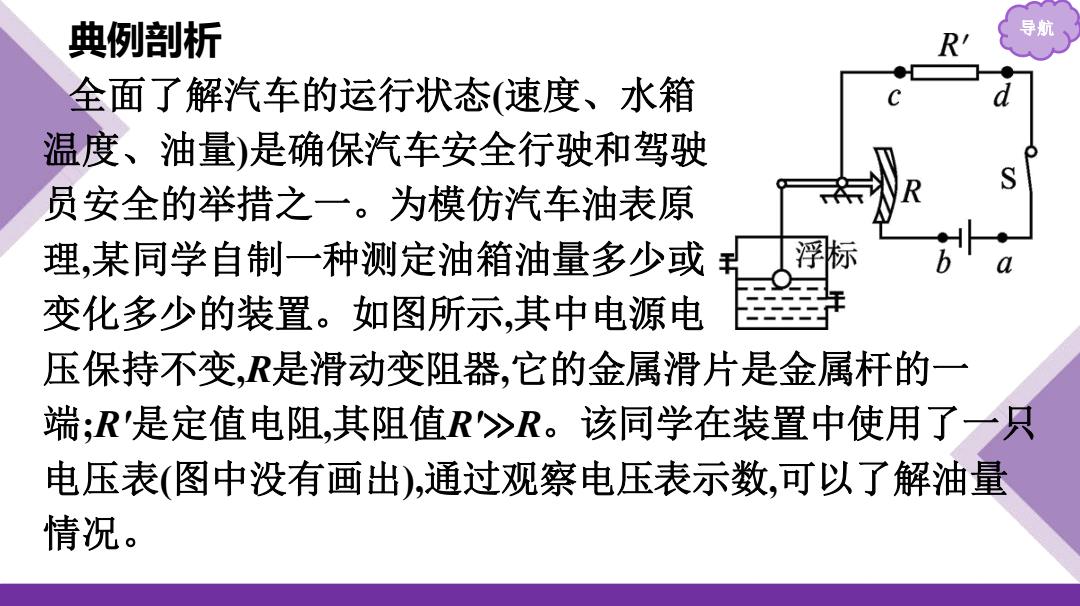

典例剖析 全面了解汽车的运行状态（速度、水箱 温度、油量)是确保汽车安全行驶和驾驶 员安全的举措之一。为模仿汽车油表原 理，某同学自制一种测定油箱油量多少或 浮标 变化多少的装置。如图所示，其中电源电 压保持不变，R是滑动变阻器，它的金属滑片是金属杆的一 端；R'是定值电阻，其阻值R>R。该同学在装置中使用了一只 电压表（图中没有画出），通过观察电压表示数，可以了解油量 情况
典例剖析 导航 全面了解汽车的运行状态(速度、水箱 温度、油量)是确保汽车安全行驶和驾驶 员安全的举措之一。为模仿汽车油表原 理,某同学自制一种测定油箱油量多少或 变化多少的装置。如图所示,其中电源电 压保持不变,R是滑动变阻器,它的金属滑片是金属杆的一 端;R'是定值电阻,其阻值R'≫R。该同学在装置中使用了一只 电压表(图中没有画出),通过观察电压表示数,可以了解油量 情况

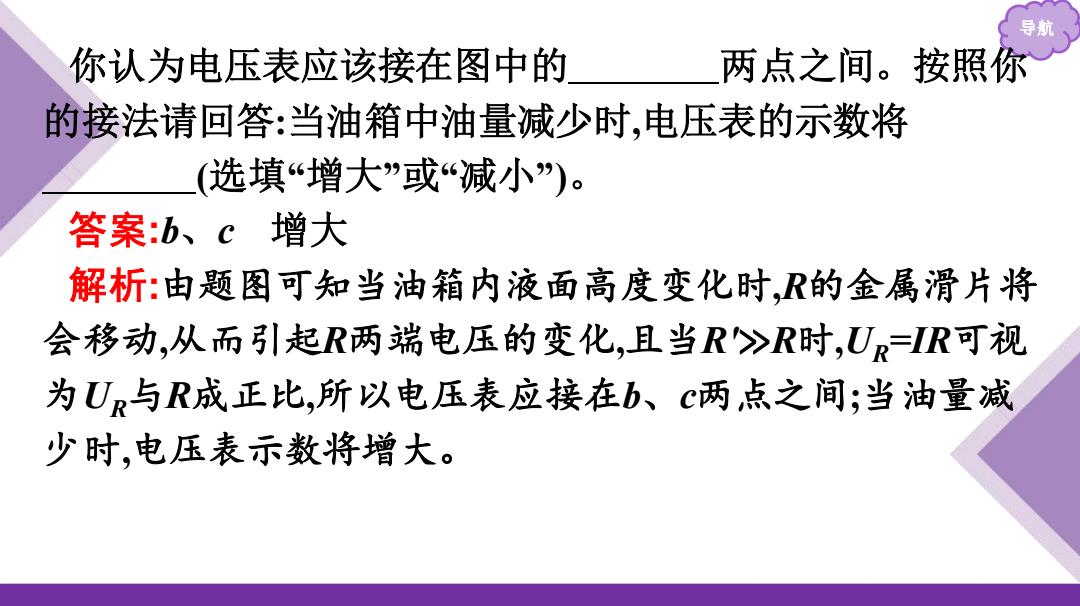

导 你认为电压表应该接在图中的 两点之间。按照你 的接法清回答：当油箱中油量减少时，电压表的示数将 (选填“增大或“减小”)。 答案：b、c增大 解析：由题图可知当油箱内液面高度变化时，R的金属滑片将 会移动，从而引起R两端电压的变化，且当R>R时，UR=R可视 为U与R成正比，所以电压表应接在b、C两点之间；当油量减 少时，电压表示数将增大
导航 你认为电压表应该接在图中的 两点之间。按照你 的接法请回答:当油箱中油量减少时,电压表的示数将 (选填“增大”或“减小”)。 答案:b、c 增大 解析:由题图可知当油箱内液面高度变化时,R的金属滑片将 会移动,从而引起R两端电压的变化,且当R'≫R时,UR=IR可视 为UR与R成正比,所以电压表应接在b、c两点之间;当油量减 少时,电压表示数将增大
