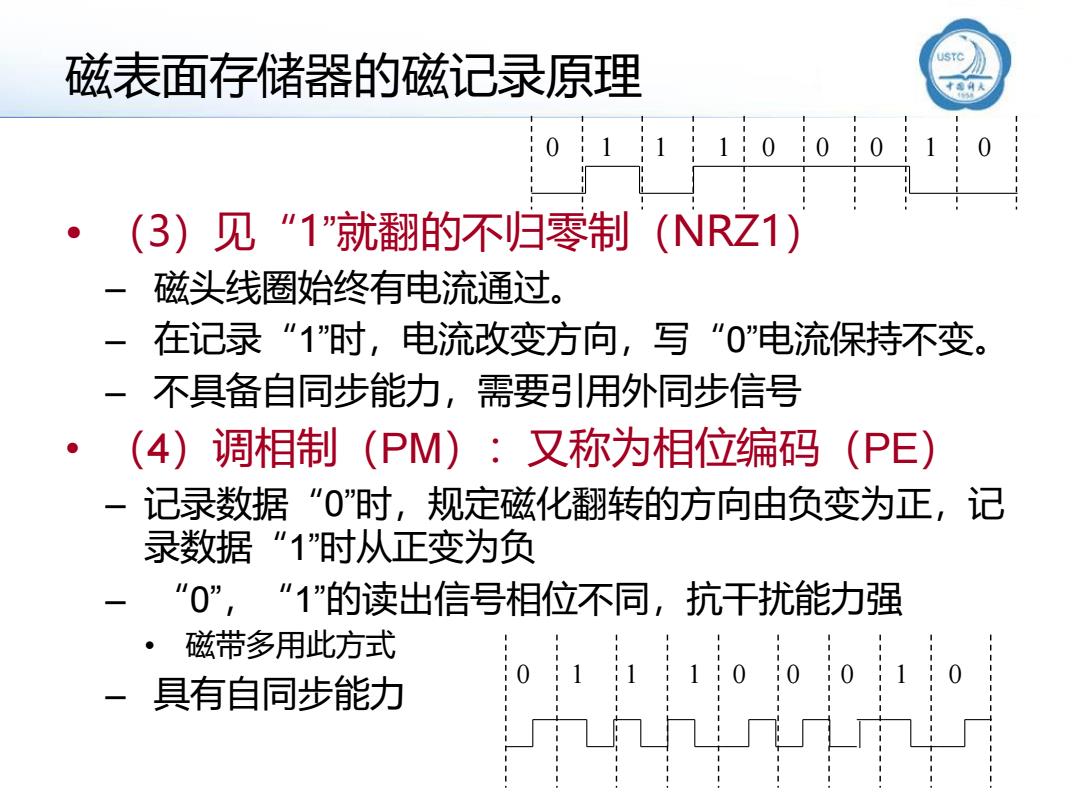

磁表面存储器的磁记录原理 1110001 (3)见“1"就翻的不归零制(NRZ1) 磁头线圈始终有电流通过。 在记录“1时，电流改变方向，写“0”电流保持不变。 不具备自同步能力，需要引用外同步信号 (4)调相制(PM):又称为相位编码(PE) 记录数据“0”时，规定磁化翻转的方向由负变为正，记 录数据“1”时从正变为负 "0”,，”1"的读出信号相位不同，抗干扰能力强 磁带多用此方式 具有自同步能力
磁表面存储器的磁记录原理 • （3）见“1”就翻的不归零制（NRZ1） – 磁头线圈始终有电流通过。 – 在记录“1”时，电流改变方向，写“0”电流保持不变。 – 不具备自同步能力，需要引用外同步信号 • （4）调相制（PM）：又称为相位编码（PE） – 记录数据“0”时，规定磁化翻转的方向由负变为正，记 录数据“1”时从正变为负 – “0”，“1”的读出信号相位不同，抗干扰能力强 • 磁带多用此方式 – 具有自同步能力 0 1 1 1 0 0 0 1 0 0 1 1 1 0 0 0 1 0

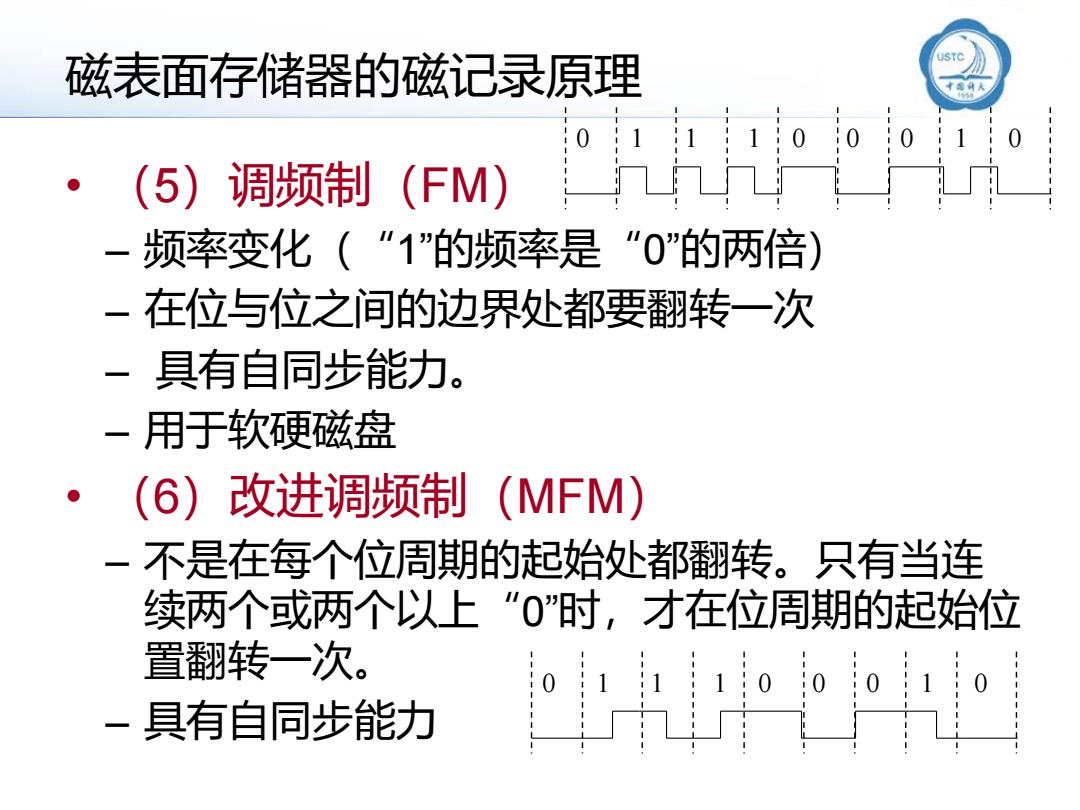

USTC 磁表面存储器的磁记录原理 1 (5)调频制(FM) 频率变化（”1”的频率是"0”的两倍) -在位与位之间的边界处都要翻转一次 具有自同步能力。 一用于软硬磁盘 (6)改进调频制 (MFM) 不是在每个位周期的起始处都翻转。只有当连 续两个或两个以上“0”时，才在位周期的起始位 置翻转一次。 10 一具有自同步能力
磁表面存储器的磁记录原理 • （5）调频制（FM） – 频率变化（“1”的频率是“0”的两倍） – 在位与位之间的边界处都要翻转一次 – 具有自同步能力。 – 用于软硬磁盘 • （6）改进调频制（MFM） – 不是在每个位周期的起始处都翻转。只有当连 续两个或两个以上“0”时，才在位周期的起始位 置翻转一次。 – 具有自同步能力 0 1 1 1 0 0 0 1 0 0 1 1 1 0 0 0 1 0
