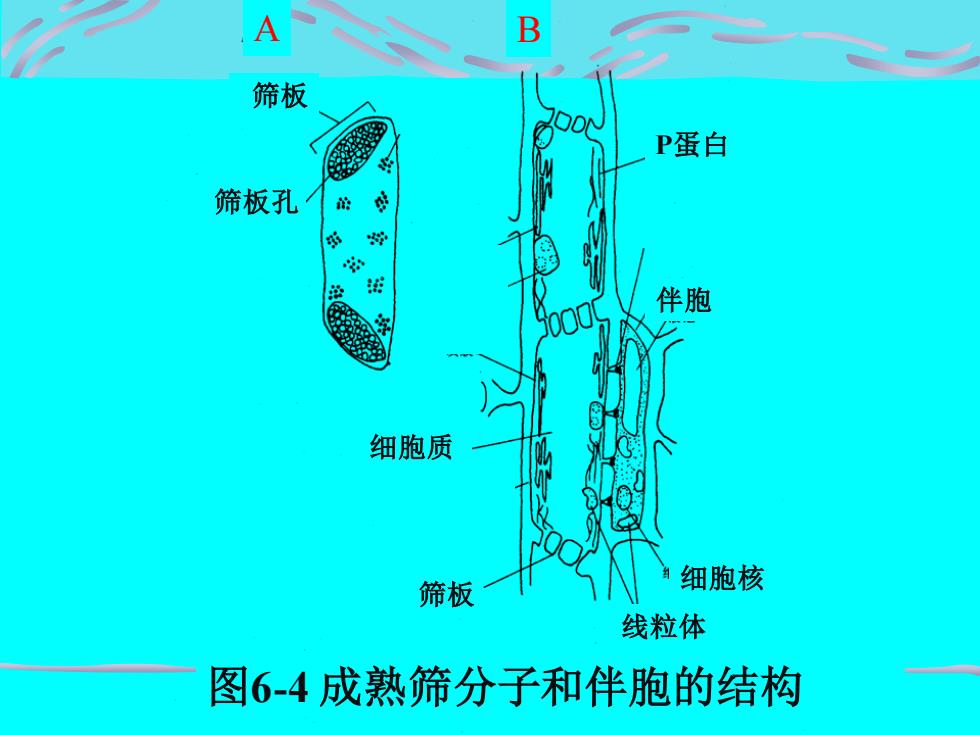

筛板 筛板孔 伴胞 筛板 图6-4 成熟筛分子和伴胞的结构 细胞核 细胞质 线粒体 P蛋白 A B
筛板 筛板孔 伴胞 筛板 图6-4 成熟筛分子和伴胞的结构 细胞核 细胞质 线粒体 P蛋白 A B
phloem pith ray
1、韧皮部装载的途径 ⑴ 质外体途径: 光合细胞输出的蔗糖进入质外体 后通过位于筛分子-伴胞复合体质膜上的蔗糖载体逆 浓度梯度进入伴胞，最后进入筛管的过程。 ⑵ 共质体途径：光合细胞输出的蔗糖通过胞间连 丝顺蔗糖浓度梯度进入伴胞，最后进入筛管的过程
1、韧皮部装载的途径 ⑴ 质外体途径: 光合细胞输出的蔗糖进入质外体 后通过位于筛分子-伴胞复合体质膜上的蔗糖载体逆 浓度梯度进入伴胞，最后进入筛管的过程。 ⑵ 共质体途径：光合细胞输出的蔗糖通过胞间连 丝顺蔗糖浓度梯度进入伴胞，最后进入筛管的过程
CO2 CO2 B A 糖 细胞壁 质膜 胞间连丝 叶肉细胞 维管束鞘细胞 筛分子 伴胞 韧皮部薄壁细胞 筛分子 伴胞 叶脉 糖 糖 图6-5 韧皮部装载的可能途径 A 共质体途径； B 质外体途径 A
CO2 CO2 B A 糖 细胞壁 质膜 胞间连丝 叶肉细胞 维管束鞘细胞 筛分子 伴胞 韧皮部薄壁细胞 筛分子 伴胞 叶脉 糖 糖 图6-5 韧皮部装载的可能途径 A 共质体途径； B 质外体途径 A

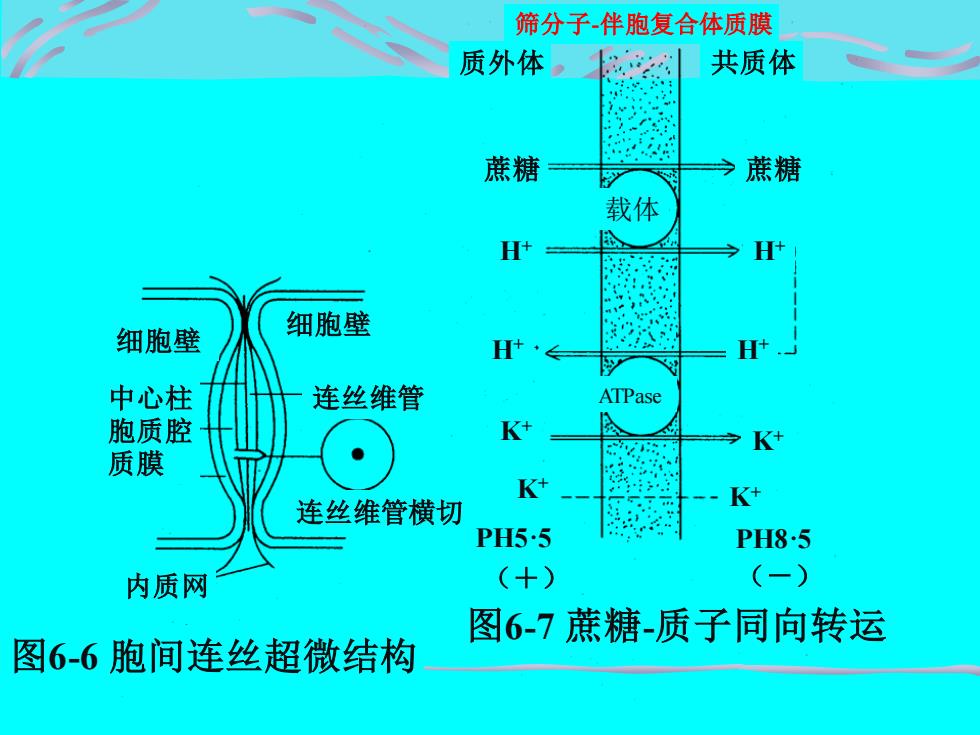

图6-7 蔗糖-质子同向转运 质外体 共质体 蔗糖 蔗糖 载体 PH5·5 PH8·5 （＋） （－） H+ H+ H+ H+ K+ K+ K+ K+ ATPase 筛分子-伴胞复合体质膜 细胞壁 连丝维管 连丝维管横切 中心柱 胞质腔 质膜 内质网 细胞壁 图6-6 胞间连丝超微结构
图6-7 蔗糖-质子同向转运 质外体 共质体 蔗糖 蔗糖 载体 PH5·5 PH8·5 （＋） （－） H+ H+ H+ H+ K+ K+ K+ K+ ATPase 筛分子-伴胞复合体质膜 细胞壁 连丝维管 连丝维管横切 中心柱 胞质腔 质膜 内质网 细胞壁 图6-6 胞间连丝超微结构
