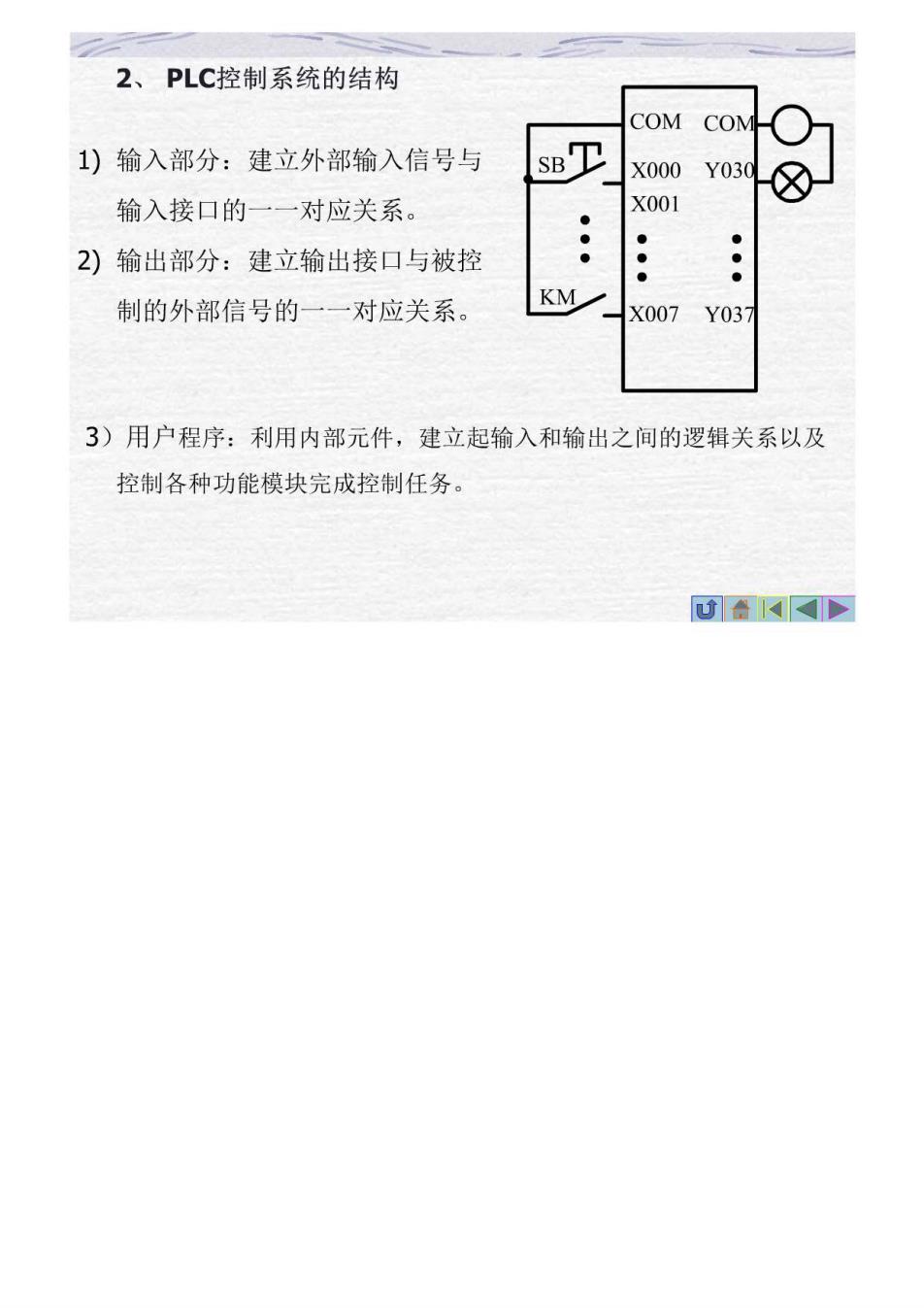

2、PLC控制系统的结构 COMCOM 1)输入部分：建立外部输入信号与 X000Y030 输入接口的一一对应关系。 X001 2)输出部分：建立输出接口与被控 ● 制的外部信号的一一对应关系。 KM X007Y03 3)用户程序：利用内部元件，建立起输入和输出之间的逻辑关系以及 控制各种功能模块完成控制任务。 UK

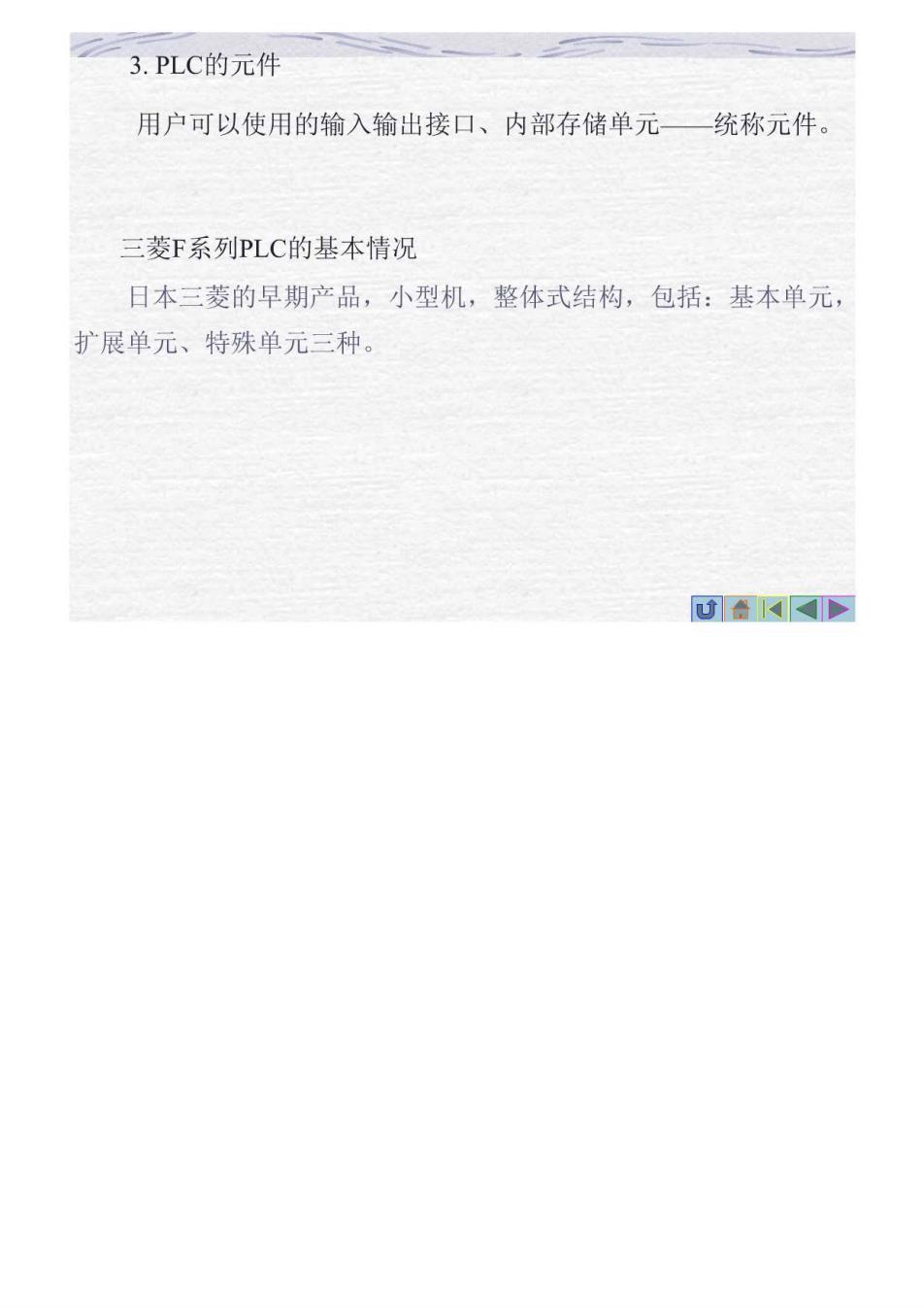

3.PLC的元件 用户可以使用的输入输出接口、内部存储单元—一统称元件。 三菱F系列PLC的基本情况 日本三菱的早期产品，小型机，整体式结构，包括：基本单元， 扩展单元、特殊单元三种。 心☒4

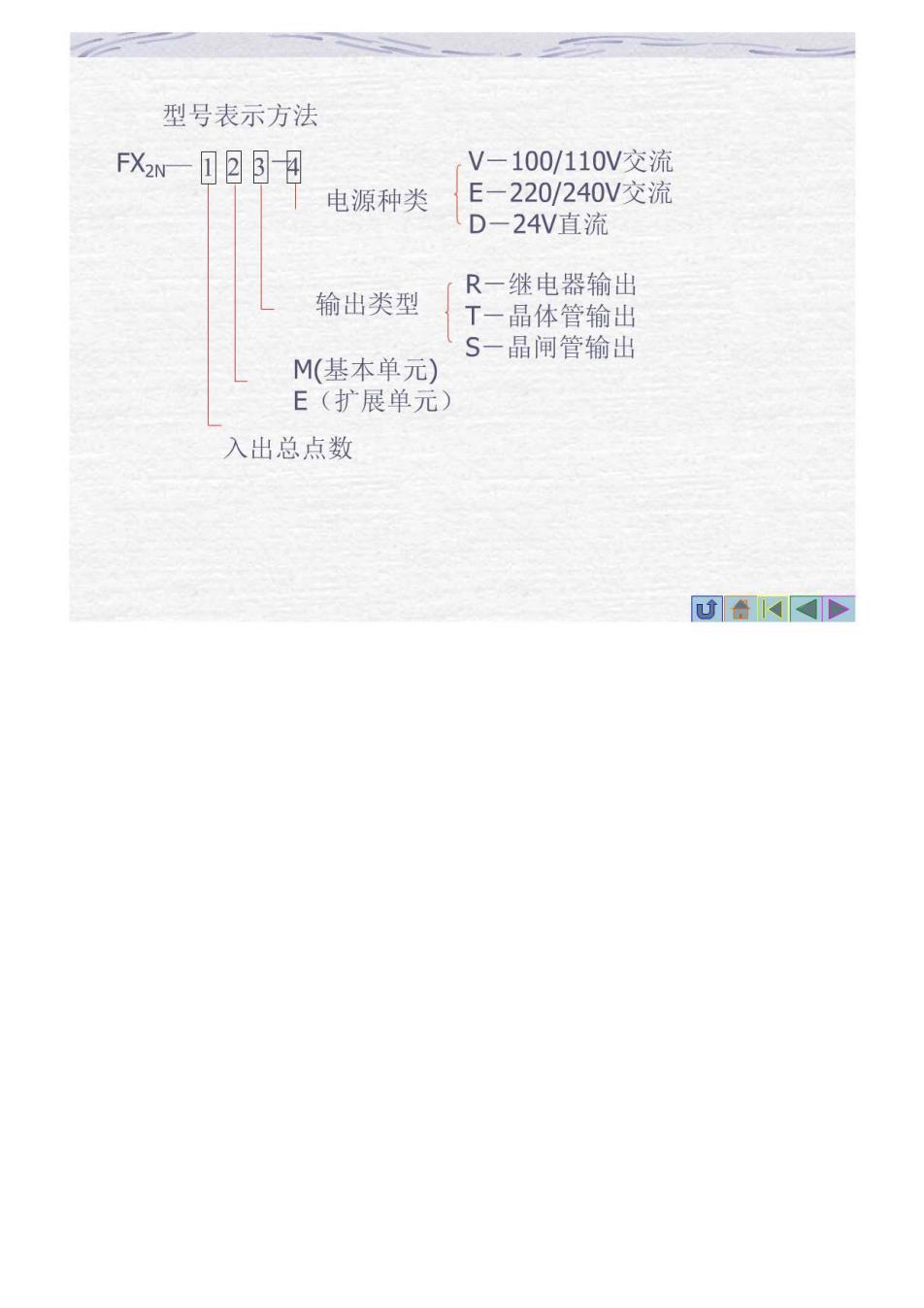

型号表示方法 FX2N一I回目日 V-100/110V交流 电源种类 E-220/240V交流 D一24V直流 R一继电器输出 输出类型 T一晶体管输出 S一晶闸管输出 M(基本单元) E(扩展单元) 入出总点数 UK

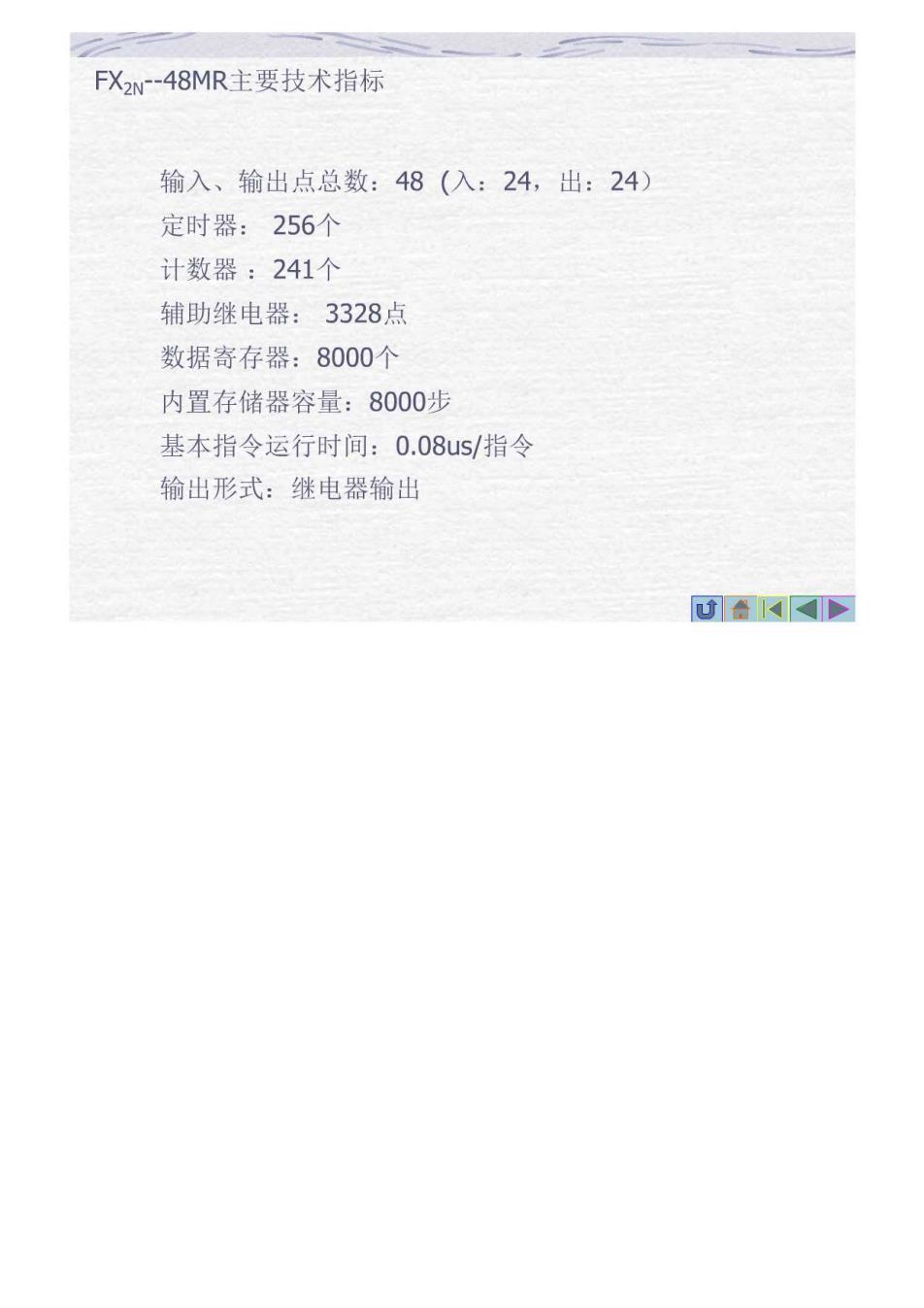

FX2N-48MR主要技术指标 输入、输出点总数：48（入：24，出：24） 定时器：256个 计数器：241个 辅助继电器：3328点 数据寄存器：8000个 内置存储器容量：8000步 基本指令运行时间：0.08us/指令 输出形式：继电器输出 心☒4

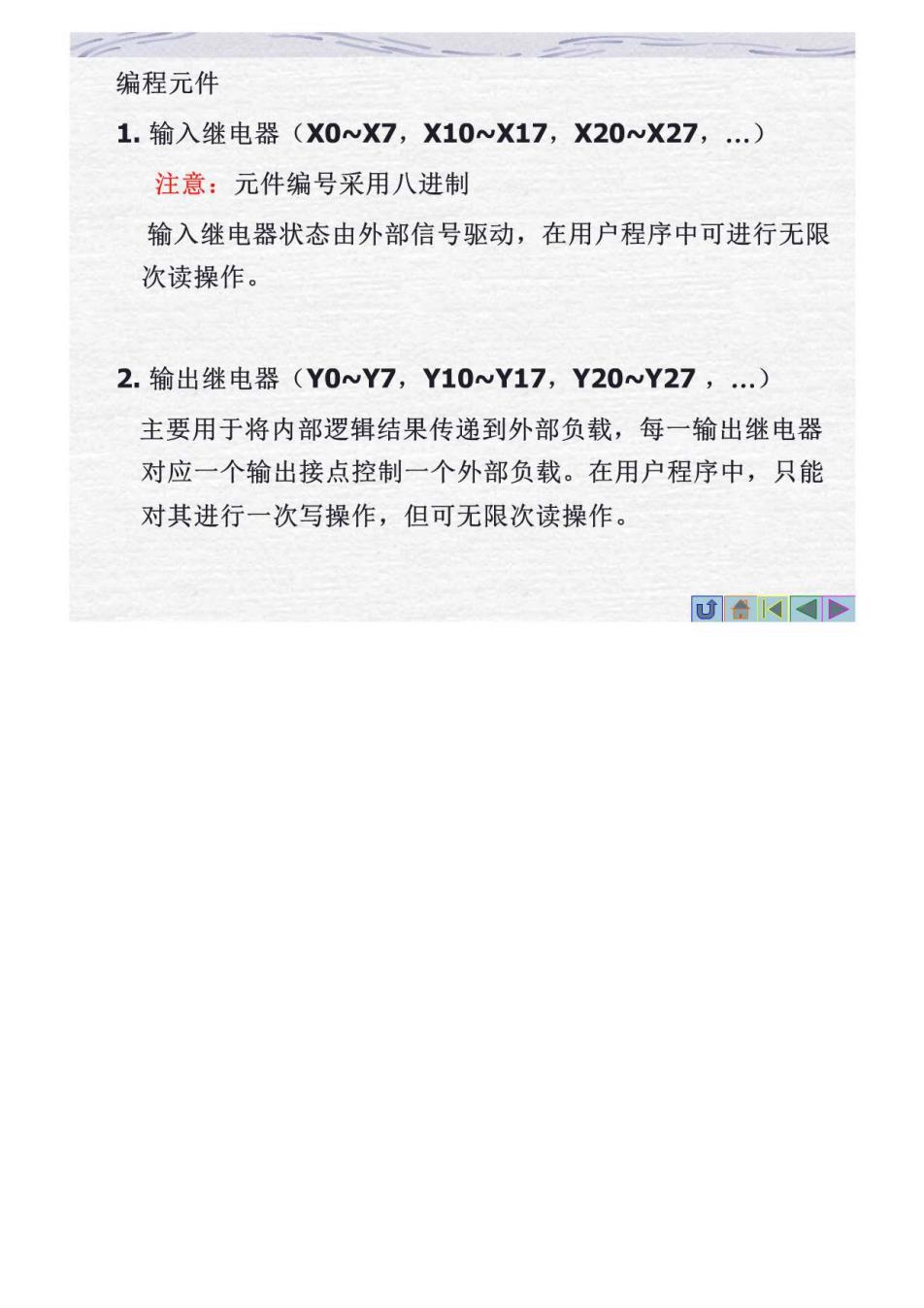

编程元件 1.输入继电器(X0NX7,X10NX17,X20wX27,.) 注意：元件编号采用八进制 输入继电器状态由外部信号驱动，在用户程序中可进行无限 次读操作。 2.输出继电器(Y0~Y7,Y10~Y17,Y20wY27,.) 主要用于将内部逻辑结果传递到外部负载，每一输出继电器 对应一个输出接点控制一个外部负载。在用户程序中，只能 对其进行一次写操作，但可无限次读操作。 UK
