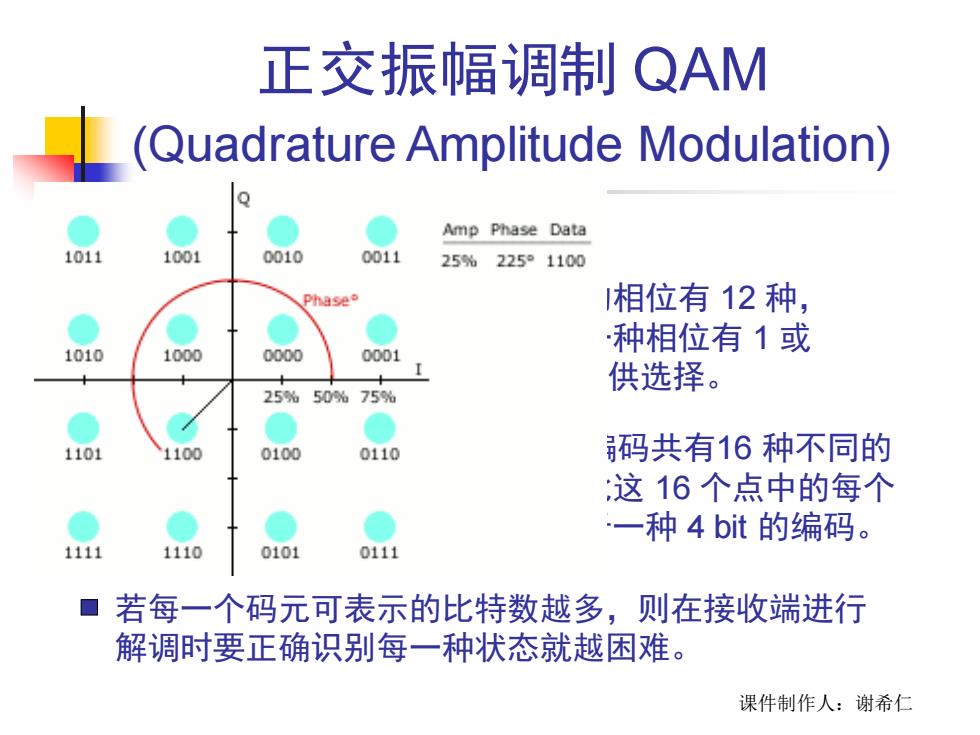

正交振幅调制QAM Quadrature Amplitude Modulation) Amp Phase Data 1011 1001 0010 0011 25% 225°1100 Phase 相位有12种， 种相位有1或 1010 1000 0000 0001 供选择。 25%50%75% 1101 1100 0100 0110 码共有16种不同的 :这16个点中的每个 ·一种4bit的编码。 1111 1110 0101 0111 若每一个码元可表示的比特数越多，则在接收端进行 解调时要正确识别每一种状态就越困难。 课件制作人：谢希仁
课件制作人：谢希仁 正交振幅调制 QAM (Quadrature Amplitude Modulation) r (r, ) 可供选择的相位有 12 种， 而对于每一种相位有 1 或 2 种振幅可供选择。 由于4 bit 编码共有16 种不同的 组合，因此这 16 个点中的每个 点可对应于一种 4 bit 的编码。 若每一个码元可表示的比特数越多，则在接收端进行 解调时要正确识别每一种状态就越困难。 举例

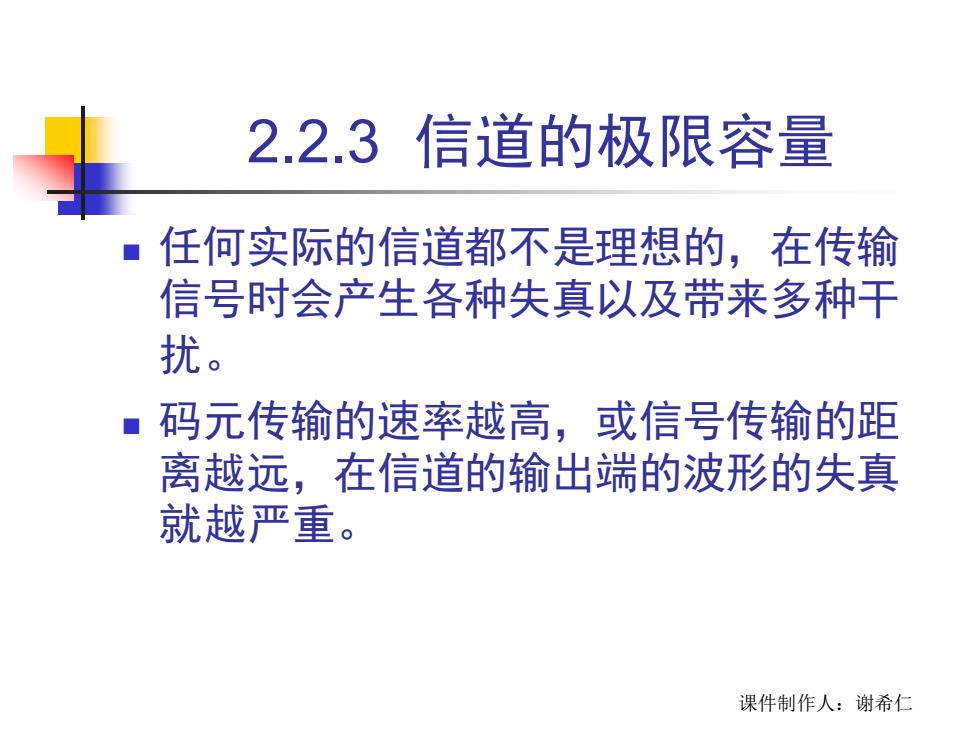

2.2.3信道的极限容量 任何实际的信道都不是理想的，在传输 信号时会产生各种失真以及带来多种干 扰。 ■码元传输的速率越高，或信号传输的距 离越远，在信道的输出端的波形的失真 就越严重。 课件制作人：谢希仁
课件制作人：谢希仁 2.2.3 信道的极限容量 ◼ 任何实际的信道都不是理想的，在传输 信号时会产生各种失真以及带来多种干 扰。 ◼ 码元传输的速率越高，或信号传输的距 离越远，在信道的输出端的波形的失真 就越严重

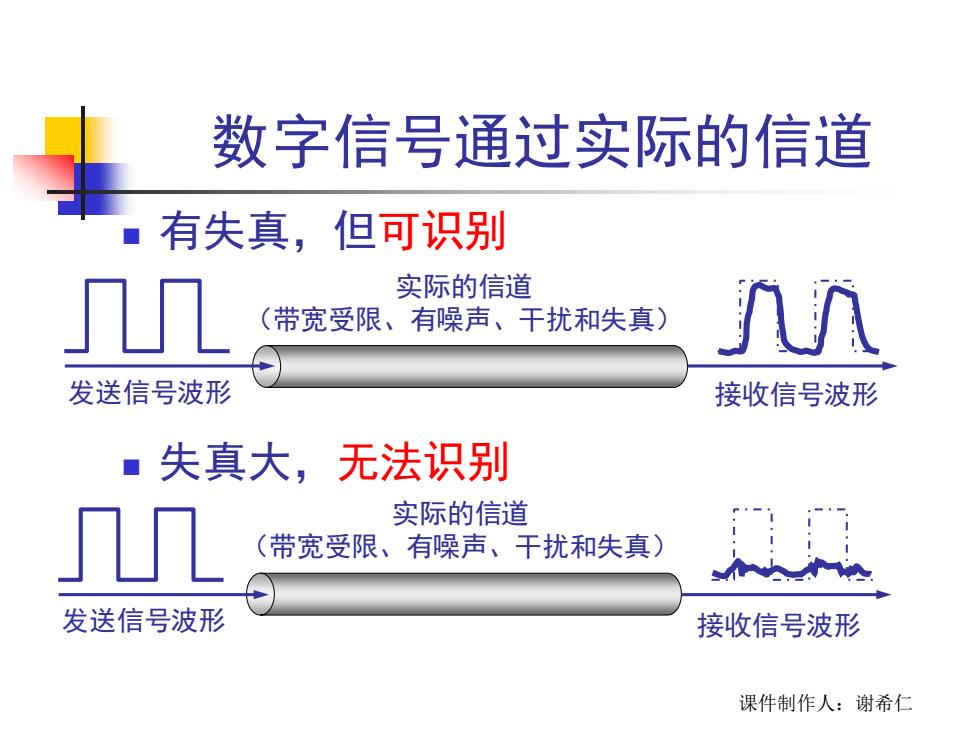

数字信号通过实际的信道 有失真，但可识别 几 实际的信道 (带宽受限、有噪声、干扰和失真) 发送信号波形 接收信号波形 ■失真大，无法识别 几 实际的信道 (带宽受限、有噪声、干扰和失真) 发送信号波形 接收信号波形 课件制作人：谢希仁
课件制作人：谢希仁 数字信号通过实际的信道 ◼ 有失真，但可识别 ◼ 失真大，无法识别 实际的信道 （带宽受限、有噪声、干扰和失真） 发送信号波形 接收信号波形 发送信号波形 实际的信道 （带宽受限、有噪声、干扰和失真） 接收信号波形
(1)信道能够通过的频率范围 1924年，奈奎斯特(Nyquist)就推导出了 著名的奈氏准则。他给出了在假定的理 想条件下，为了避免码间串扰，码元的 传输速率的上限值。 课件制作人：谢希仁
课件制作人：谢希仁 (1) 信道能够通过的频率范围 ◼ 1924 年，奈奎斯特(Nyquist)就推导出了 著名的奈氏准则。他给出了在假定的理 想条件下，为了避免码间串扰，码元的 传输速率的上限值

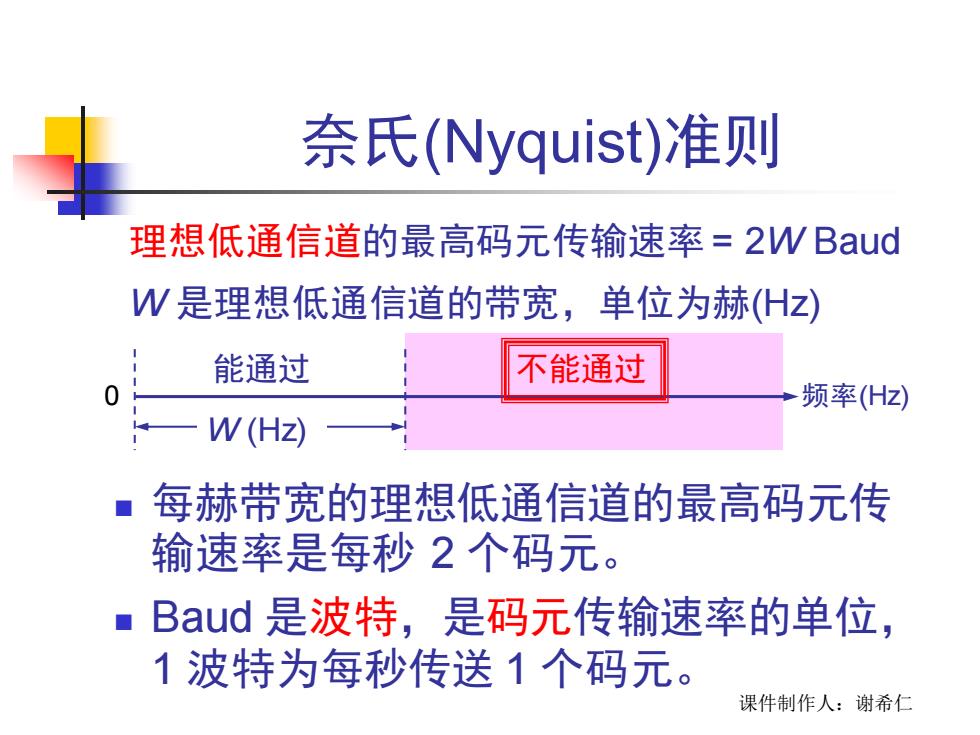

奈氏(Nyquist)准则 理想低通信道的最高码元传输速率=2 V Baud W是理想低通信道的带宽，单位为赫(Hz) 能通过 不能通过 频率(Hz) W(Hz) 每赫带宽的理想低通信道的最高码元传 输速率是每秒2个码元。 ■Baud是波特，是码元传输速率的单位， 1波特为每秒传送1个码元。 课件制作人：谢希仁
课件制作人：谢希仁 奈氏(Nyquist)准则 ◼ 每赫带宽的理想低通信道的最高码元传 输速率是每秒 2 个码元。 ◼ Baud 是波特，是码元传输速率的单位， 1 波特为每秒传送 1 个码元。 理想低通信道的最高码元传输速率 = 2W Baud W 是理想低通信道的带宽，单位为赫(Hz) 能通过 不能通过 0 频率(Hz) W (Hz)
