几个术语 ■数据(data 运送消息的实体。 ■信号(signal) 一数据的电气的或电磁的表现。 “模拟的”(analogous)一代表消息的参数的取值是连 续的。 ■“数字的”(digital)一代表消息的参数的取值是离散的。 码元(code)一在使用时间域（或简称为时域)的波形表 示数字信号时，代表不同离散数值的基本波形。 课件制作人：谢希仁
课件制作人：谢希仁 几个术语 ◼ 数据(data)——运送消息的实体。 ◼ 信号(signal)——数据的电气的或电磁的表现。 ◼ “模拟的”(analogous)——代表消息的参数的取值是连 续的。 ◼ “数字的”(digital)——代表消息的参数的取值是离散的。 ◼ 码元(code)——在使用时间域（或简称为时域）的波形表 示数字信号时，代表不同离散数值的基本波形

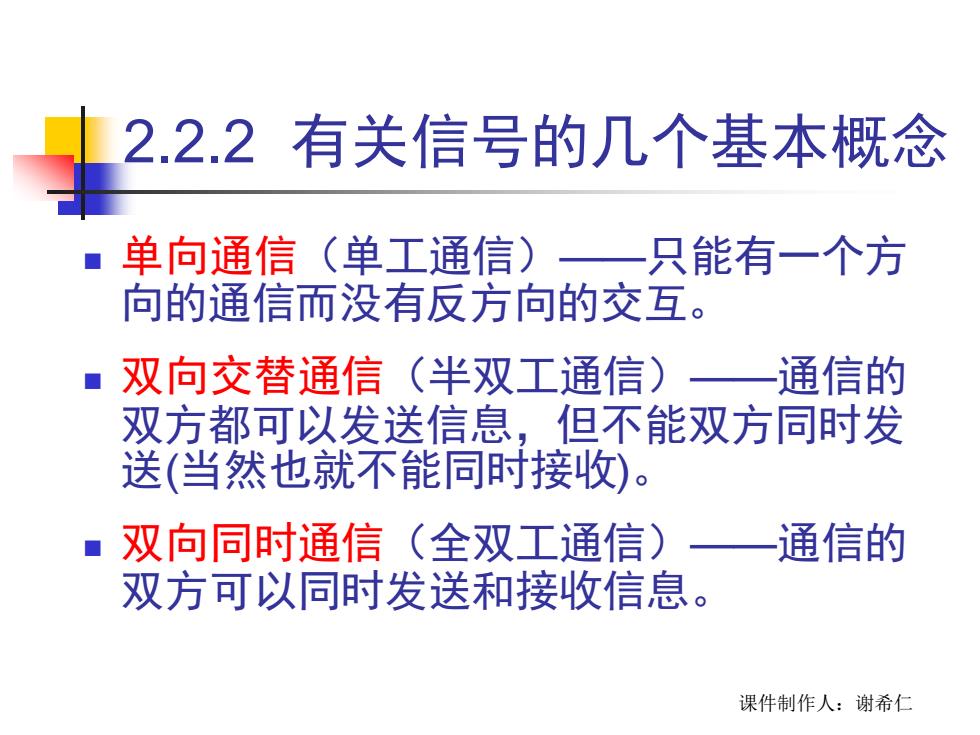

2.2.2 有关信号的几个基本概念 ■ 单向通信（单工通信）一只能有一个方 向的通信而没有反方向的交互。 ■双向交替通信（半双工通信） 一通信的 双方都可以发送信息，但不能双方同时发 送（当然也就不能同时接收）。 ■j 双向同时通信（全双工通信) 通信的 双方可以同时发送和接收信息。 课件制作人：谢希仁
课件制作人：谢希仁 2.2.2 有关信号的几个基本概念 ◼ 单向通信（单工通信）——只能有一个方 向的通信而没有反方向的交互。 ◼ 双向交替通信（半双工通信）——通信的 双方都可以发送信息，但不能双方同时发 送(当然也就不能同时接收)。 ◼ 双向同时通信（全双工通信）——通信的 双方可以同时发送和接收信息

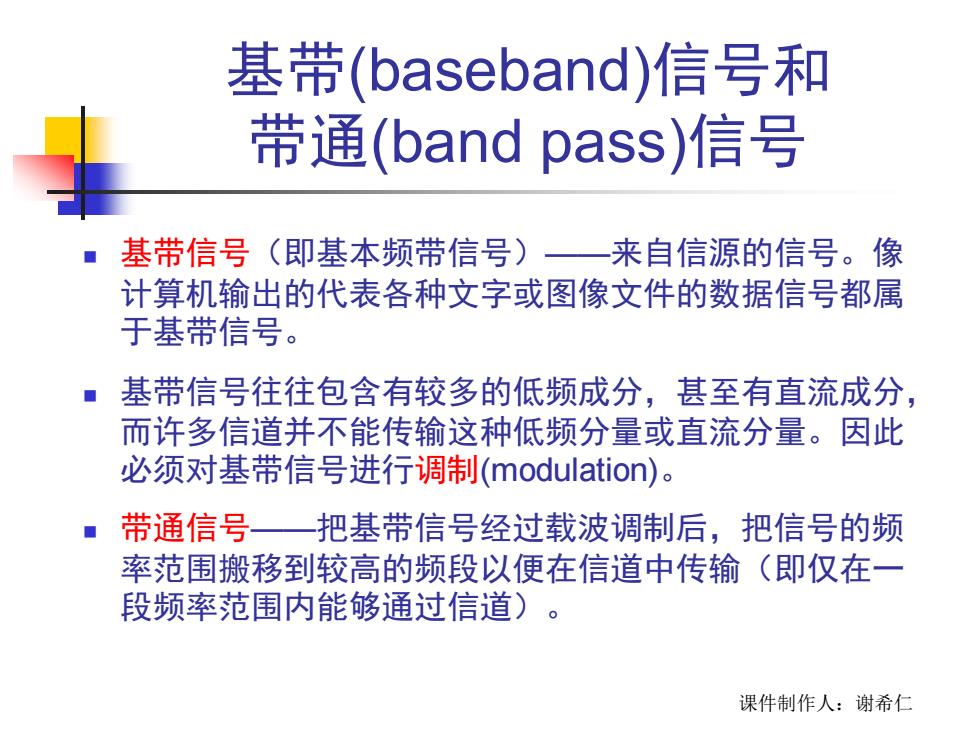

基带(baseband)信号和 带通(band pass)信号 基带信号（即基本频带信号) 来自信源的信号。像 计算机输出的代表各种文字或图像文件的数据信号都属 于基带信号。 。 基带信号往往包含有较多的低频成分，甚至有直流成分， 而许多信道并不能传输这种低频分量或直流分量。因此 必须对基带信号进行调制(modulation)。 带通信号—把基带信号经过载波调制后，把信号的频 率范围搬移到较高的频段以便在信道中传输（即仅在一 段频率范围内能够通过信道)。 课件制作人：谢希仁
课件制作人：谢希仁 基带(baseband)信号和 带通(band pass)信号 ◼ 基带信号（即基本频带信号）——来自信源的信号。像 计算机输出的代表各种文字或图像文件的数据信号都属 于基带信号。 ◼ 基带信号往往包含有较多的低频成分，甚至有直流成分， 而许多信道并不能传输这种低频分量或直流分量。因此 必须对基带信号进行调制(modulation)。 ◼ 带通信号——把基带信号经过载波调制后，把信号的频 率范围搬移到较高的频段以便在信道中传输（即仅在一 段频率范围内能够通过信道）
几种最基本的调制方法 基带信号往往包含有较多的低频成分，甚至 有直流成分，而许多信道并不能传输这种低 频分量或直流分量。为了解决这一问题，就 必须对基带信号进行调制(modulation)。 ■最基本的二元制调制方法有以下几种： ■调幅(AM:载波的振幅随基带数字信号而变化。 ■调频(FM):载波的频率随基带数字信号而变化。 ■调相(PM)）：载波的初始相位随基带数字信号而 变化。 课件制作人：谢希仁
课件制作人：谢希仁 几种最基本的调制方法 ◼ 基带信号往往包含有较多的低频成分，甚至 有直流成分，而许多信道并不能传输这种低 频分量或直流分量。为了解决这一问题，就 必须对基带信号进行调制(modulation)。 ◼ 最基本的二元制调制方法有以下几种： ◼ 调幅(AM)：载波的振幅随基带数字信号而变化。 ◼ 调频(FM)：载波的频率随基带数字信号而变化。 ◼ 调相(PM) ：载波的初始相位随基带数字信号而 变化

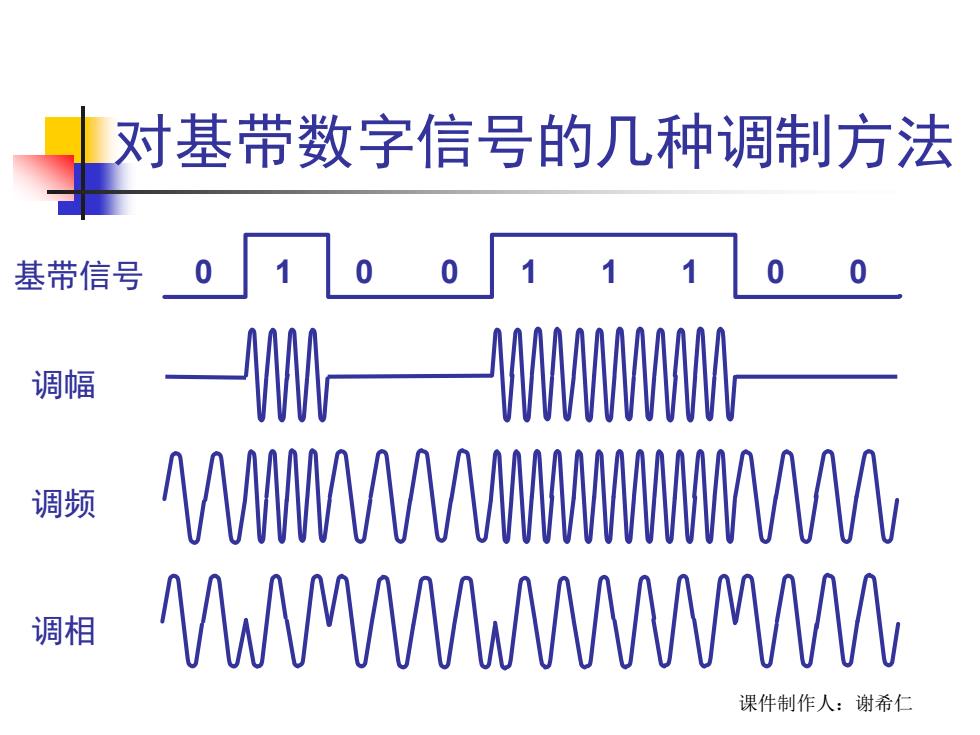

对基带数字信号的几种调制方法 基带信号 调幅 调频 调相 MM 课件制作人：谢希仁
课件制作人：谢希仁 对基带数字信号的几种调制方法 基带信号 0 1 0 0 1 1 1 0 0 调幅 调频 调相
