医学影像电子学公公△^ 四、分类 权电阻网络DAC 倒T形电阻网络DAC 并行 输入输 DAC 权电流型DAC 出方式 权电容型DAC 串行 开关树型DAC 直接ADC ADC 间接ADC

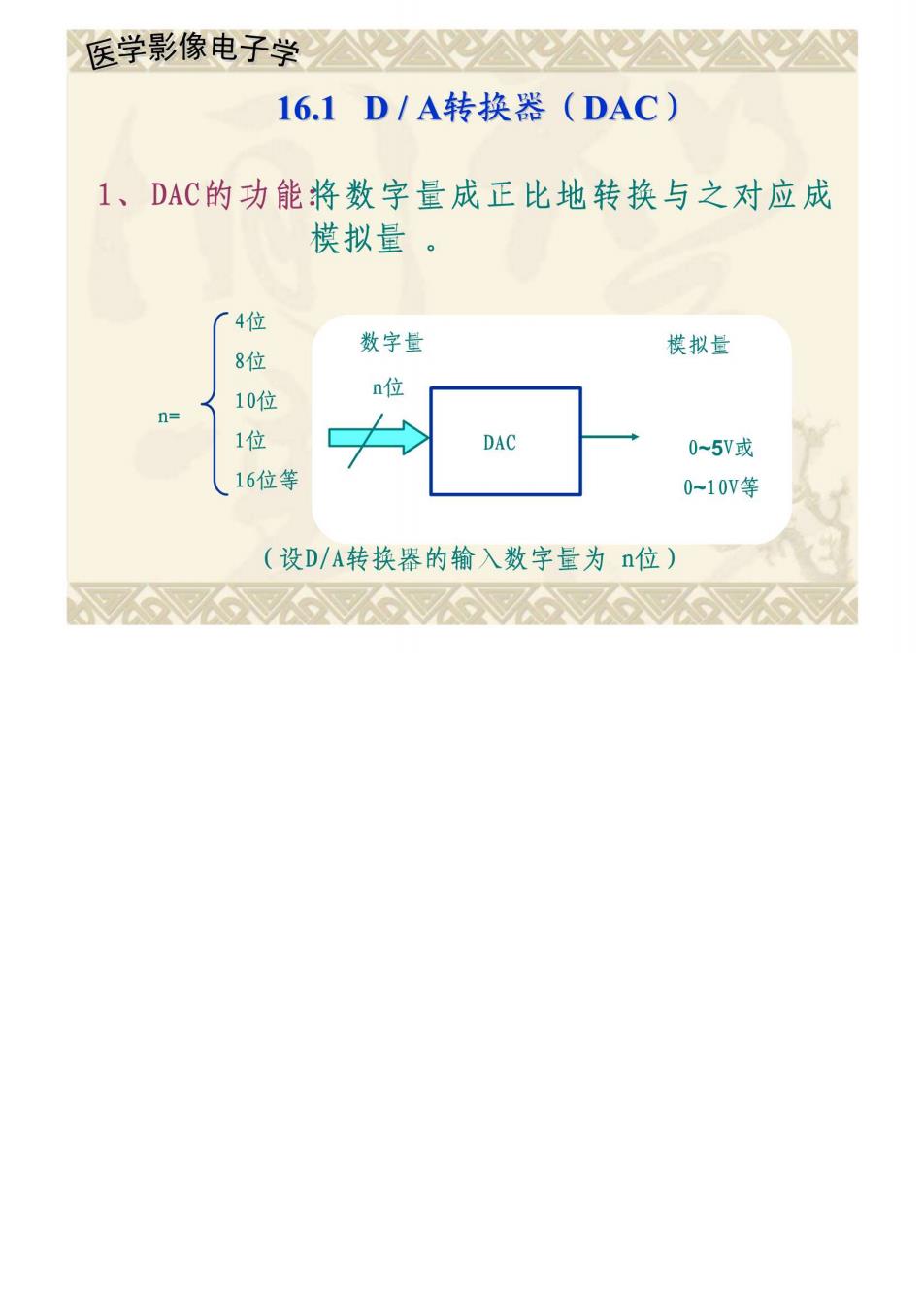

医学影像电子学△△△△△公 16.1D/A转换器(DAC) 1、DAC的功能将数字量成正比地转换与之对应成 模拟量。 4位 数字量 8位 模拟量 n位 10位 1 1位 DAC 0-5V或 16位等 0-10V等 (设D/A转换器的输入数字量为n位)
医学影像电子学△△△ 如何实现D/A? 2、实现D/A转换的基本怎想 数字量是用代码按数位组合而成的，对于有权码， 每位代码都有一定的权值，如能将每一位代码按其权的 大小转换成相应的模拟量，然后，将这些模拟量相加， 即可得到与数字量成正比的模拟量，这样，就可以实现 数字量一模拟量的转换
医学影像电子学公△△公△ DA转换的基本原理 数字量→按权相加→模拟量 1101B =1×23+1×22+0×21+1×20 =13

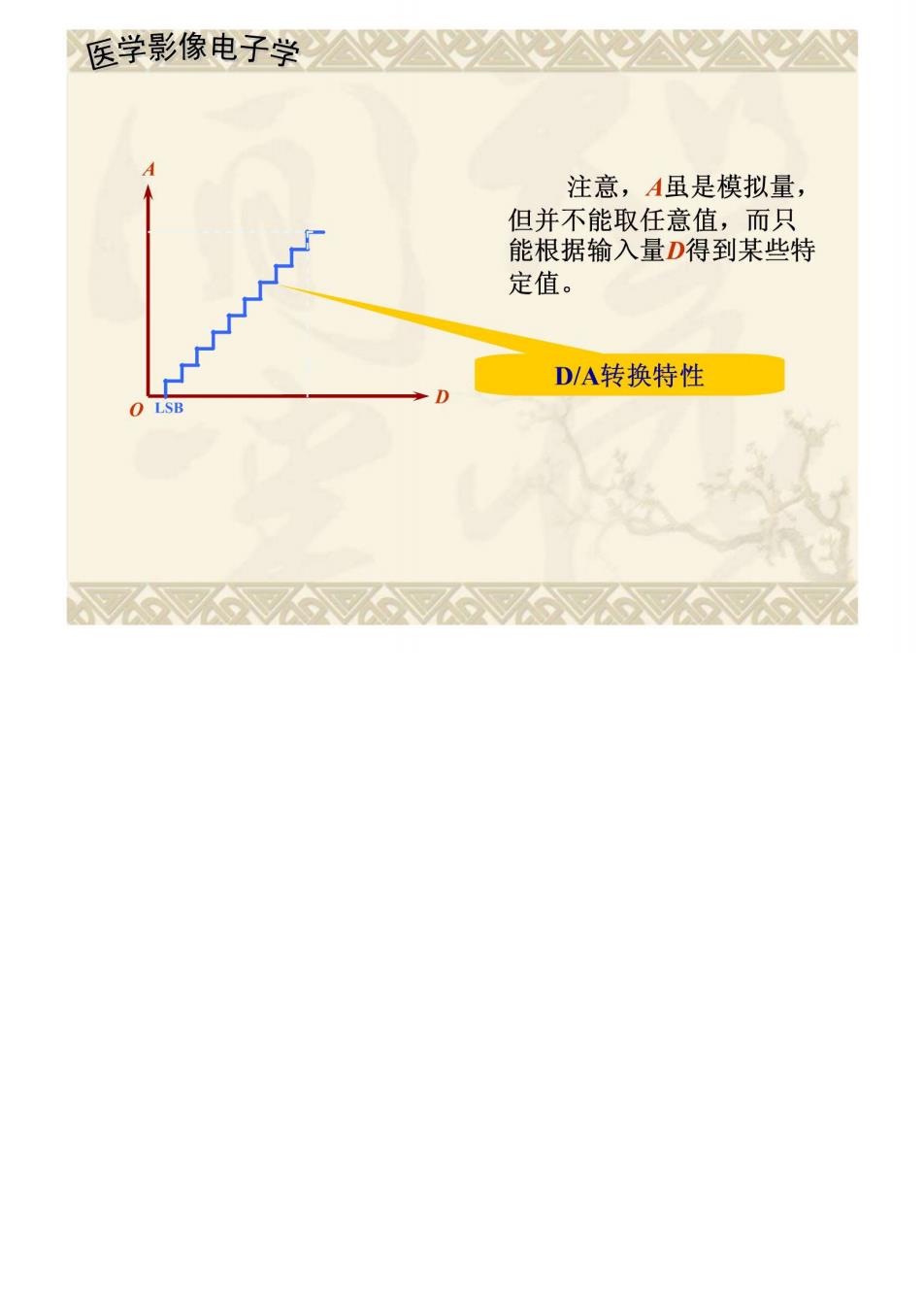

医学影像电子学公公公公^ 注意，A虽是模拟量， 但并不能取任意值，而只 能根据输入量D得到某些特 定值。 D/A转换特性
