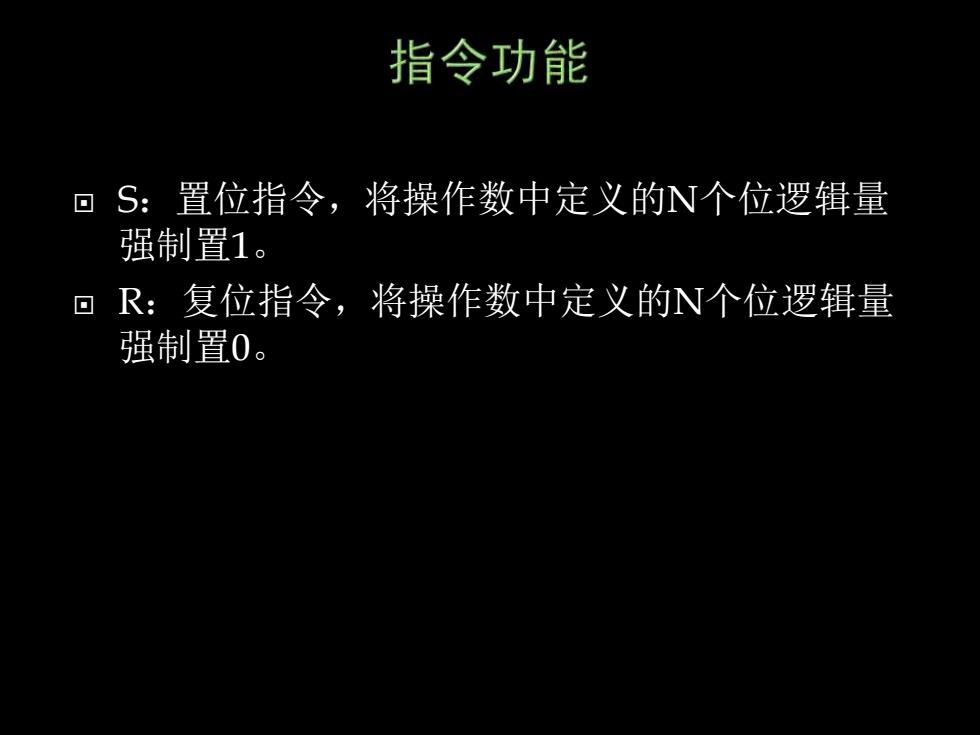

指令功能 回S:置位指令，将操作数中定义的N个位逻辑量 强制置1。 回R:复位指令，将操作数中定义的N个位逻辑量 强制置0
S：置位指令，将操作数中定义的N个位逻辑量 强制置1。 R：复位指令，将操作数中定义的N个位逻辑量 强制置0
指令应用 I0.0 I0.0 Q0.0 10.0 HH (S) LD 10.1 J Q0.0,3 LD I0.1 I0.1 Q0.0 R Q0.0,2 Q0.0 HH (R) 2 Q0.1 Q0.2 ·S、R指令中的3表示从指定的Q0.0开始的三个触点，即Q0.0、Q0.1和 Q0.2。 ·在检测到10.0闭合的上升沿时，输出线圈Q0.0、Q0.1和Q.2被置位为1，， 并保持，而不论0.0为何种状态。 ·在检测到10.1闭合的上升沿时，输出线圈Q0.0和Q0.1被复位为0，并保持， Q0.2保持1，而不论10.1为何种状态
指令应用 • S、R指令中的3表示从指定的Q0.0开始的三个触点，即Q0.0、Q0.1和 Q0.2。 • 在检测到I0.0闭合的上升沿时，输出线圈Q0.0、Q0.1和Q.2被置位为1，， 并保持，而不论I0.0为何种状态。 • 在检测到I0.1闭合的上升沿时，输出线圈Q0.0和Q0.1被复位为0，并保持， Q0.2保持1，而不论I0.1为何种状态
指令说明 ◆指定触点一旦被置位，则保持接通状态，直到对 其进行复位操作；而指定触点一旦被复位，则变 为断开状态，直到对其进行置位操作。 ◆如果对定时器和计数器进行复位操作，则被指定 的T或C的位被复位，同时其当前值被清0。· ◆S、R指令可多次使用相同编号的各类触点，使 用次数不限
◆ 指定触点一旦被置位，则保持接通状态，直到对 其进行复位操作；而指定触点一旦被复位，则变 为断开状态，直到对其进行置位操作。 ◆ 如果对定时器和计数器进行复位操作，则被指定 的T或C的位被复位，同时其当前值被清0。. ◆ S、R指令可多次使用相同编号的各类触点，使 用次数不限

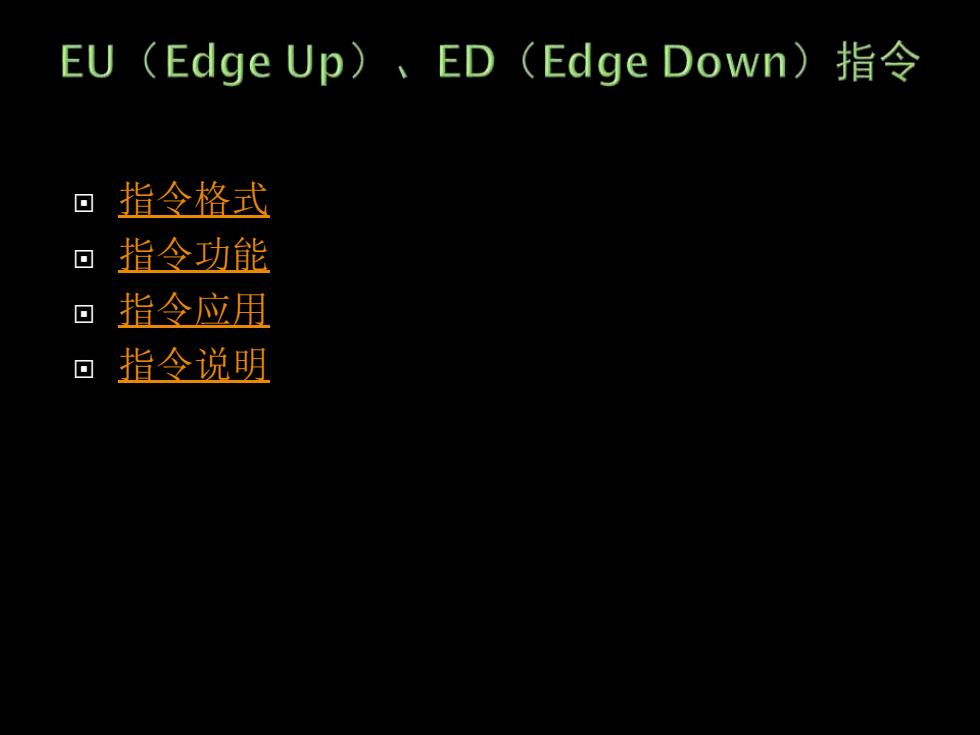

EU(Edge Up)、ED(Edge Down)指令 ▣ 指令格式 回 指令功能 回 指令应用 指令说明
指令格式 指令功能 指令应用 指令说明

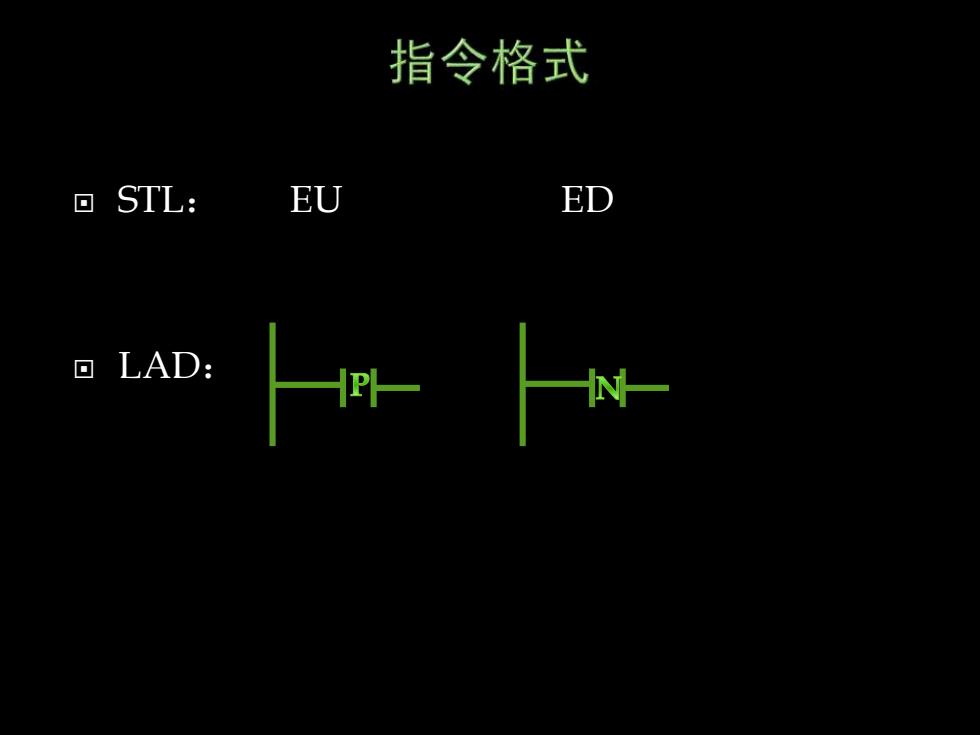

指令格式 回 STL: EU LAD:
STL： EU ED LAD：
