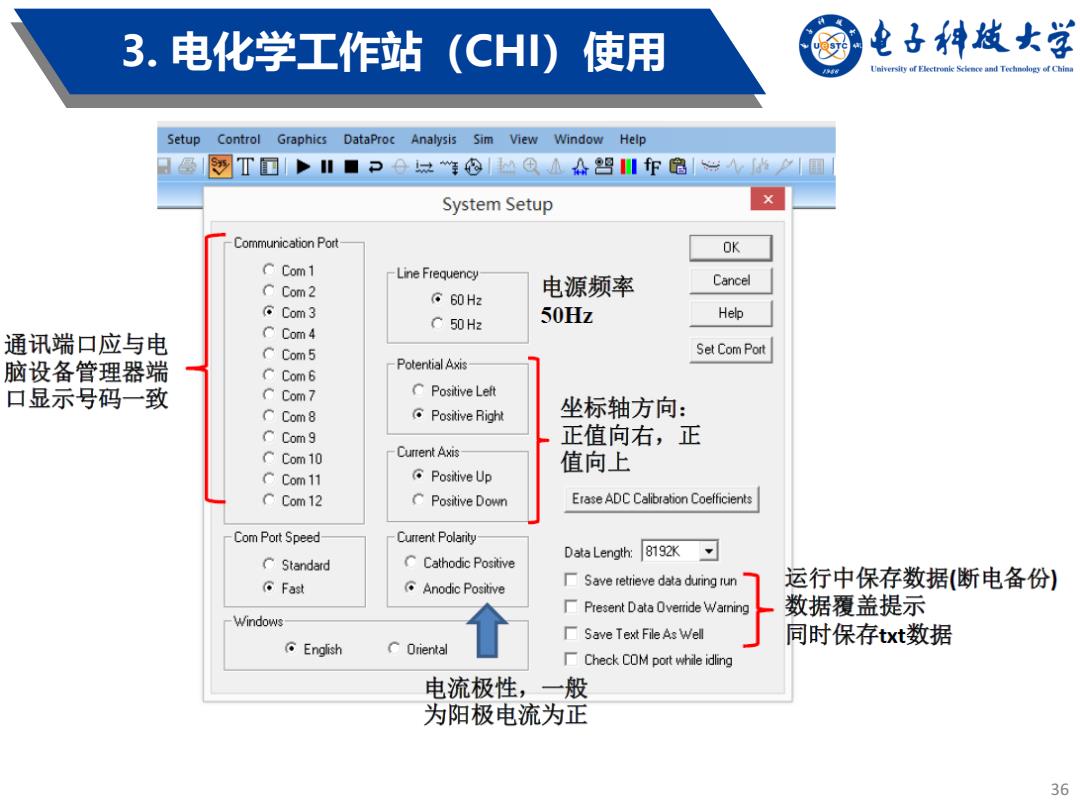

3.电化学工作站 (CHI) 使用 电子料技女学 Setup Control Graphics DataProc Analysis Sim View Window Help ☒T国|◆1■P合以等②®AA盟I川R路|国 System Setup Communication Port OK CCom 1 Line Frequency 电源频率 Cancel CCom 2 60Hz Com 3 C50Hz 50Hz Help 通讯端口应与电 CCom 4 CCom 5 Set Com Port 脑设备管理器端 CCom 6 PotentialAxis 口显示号码一致 CCom 7 CPositive Left CCom8 Positive Right 坐标轴方向： CCom9 正值向右，正 CCom 10 Current Axis Positive Up 值向上 CCom 11 CCom 12 CPositive Down Erase ADC Calibration Coefficients Com Port Speed Current Polarity CCathodic Positive Data Length: 8192K- CStandard Fast Anodic Positive Save retrieve data during run 运行中保存数据（断电备份） Present Data Override Warning 数据覆盖提示 Windows Save Text File As Well 同时保存txt数据 English Check COM port while idling 电流极性，一般 为阳极电流为正 36
36 3. 电化学工作站（CHI）使用

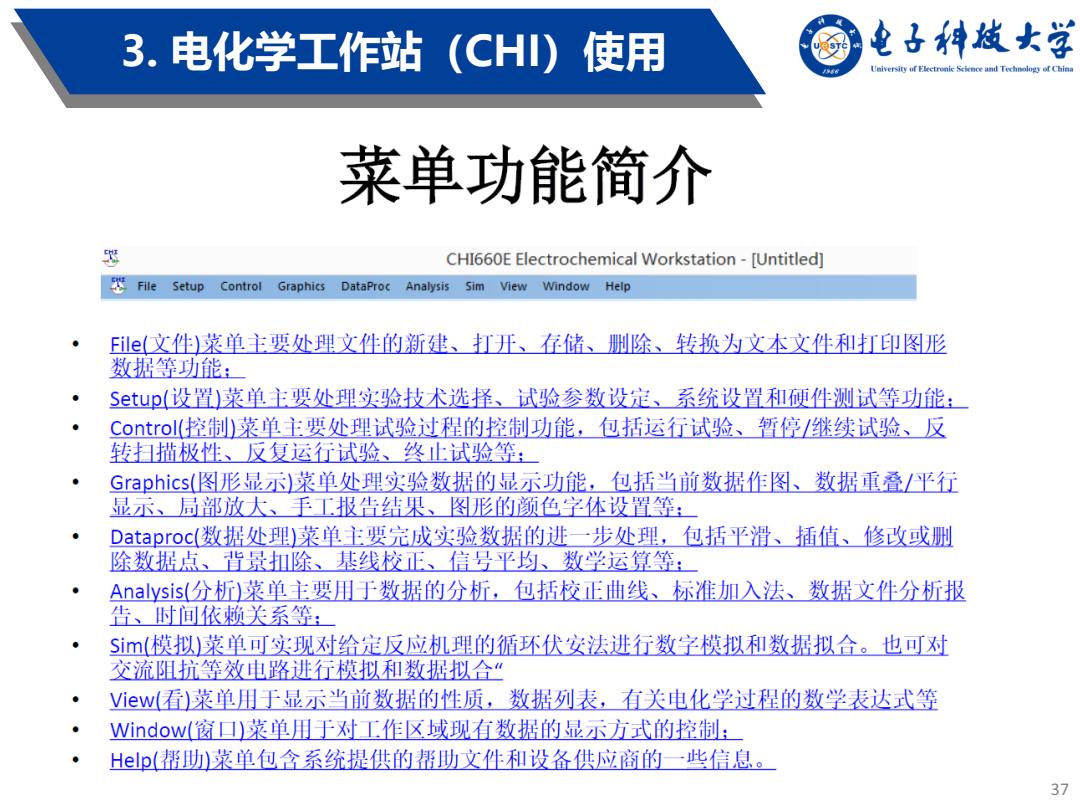

3.电化学工作站 (CHI) 使用 电子料技女学 菜单功能简介 竖 CHI660E Electrochemical Workstation-[Untitled] File Setup Control Graphics DataProc Analysis Sim View Window Help e(文件)菜单主要处理文件的新建、打开、存储、删除、转换为文本文件和打印图形 数据等功能： Setu(设置)菜单主要处理实验技术选择、试验参数设定、系统设置和硬件测试等功能： Control(控制)菜单主要处理试验过程的控制功能，包括运行试验、暂停/继续试验、反 转扫描极性、反复运行试验、终止试验等： Graphics(图形显示)菜单处理实验数据的显示功能，包括当前数据作图、数据重叠/平行 显示、局部放大、手工报告结果、图形的颜色字体设置等： Dataproc(数据处理)菜单主要完成实验数据的进一步处理，包括平滑、插值、修改或删 除数据点、背景扣除、基线校正、信号平均、数学运算等： Analysis(分析)菜单主要用于数据的分析，包括校正曲线、标准加入法、数据文件分析报 告、时间依赖关系等： 。 Si(模拟)菜单可实现对给定反应机理的循环伏安法进行数字模拟和数据拟合。也可对 交流阻抗等效电路进行模拟和数据拟合“ Vew(看)菜单用于显示当前数据的性质，数据列表，有关电化学过程的数学表达式等 Window(窗口)菜单用于对工作区域现有数据的显示方式的控制： Hep(帮菜单包含系统提供的帮助文件和设备供应商的一些信息。 37
37 3. 电化学工作站（CHI）使用
3.电化学工作站 (CHI)使用 电子件枝女学 File菜单 New:新建数据文件： Open:打开已存储的数据文件 File Setup Control Graphics D Close:关闭当前数据文件 New Ctrl+N Open... Ctrl+O Save As:保存当前数据文件 Close Ctrl+W Delete:删除所选文件 Save As... Ctrl+S Retrive:读回在运行中备份实验数据 Delete... Update Instrument Program:更新仪器闪存中程序 Retrieve List Data File:以文本格式显示储存的二进制数据文件 Update Instrument Program Convert to Text:将选定的二进制数据文件转换为同文件 List Data File 名的xt文件 Convert to Text... Text File Format:设置文本文件格式 Iext File Format... Import Text File:读入文本文件 Import Text File... Pint:打印当前图形数据 Print... Ctrl+P Print Multiple Files:打印多个文件的图形数据，按下 Print Multiple Files... Print Preview Ctrl键进行多选，也可按下Shif键进行多选 Print Setup... Print Preview:打印预览 Send... Print Setup:打印设置 Send:发送电子邮件 Exit Exit:退出系统 File下命令详见help文件 38
38 3. 电化学工作站（CHI）使用

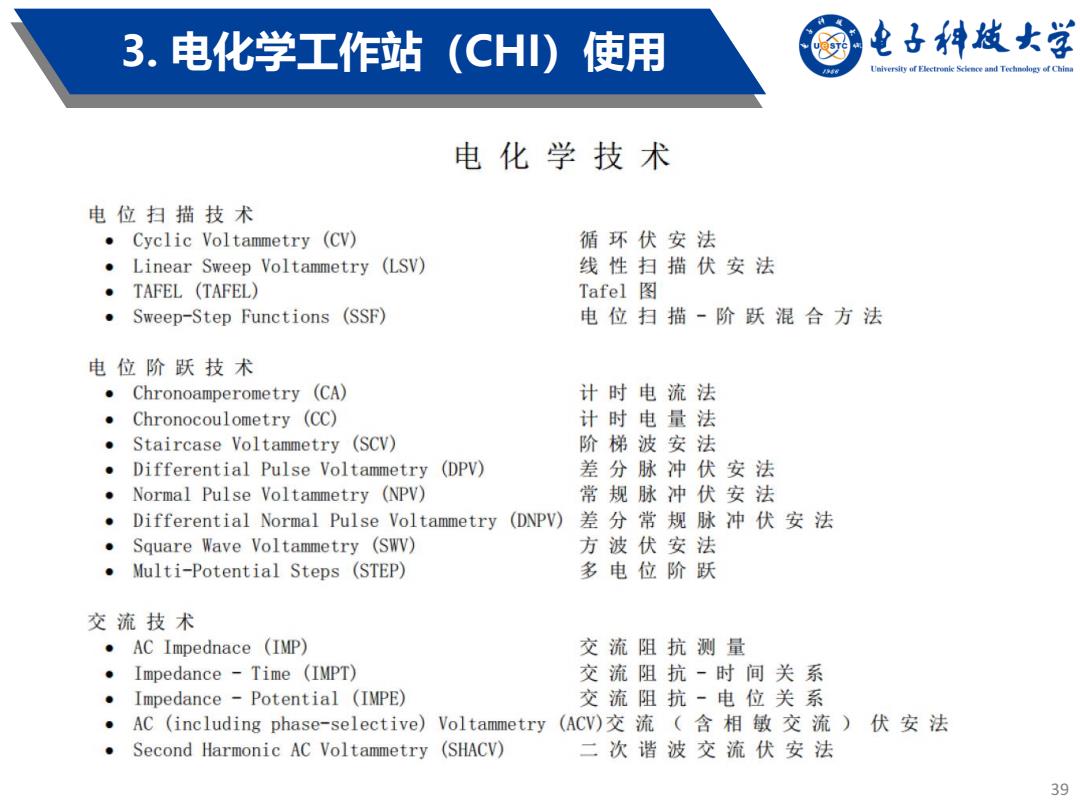

3.电化学工作站 (CHI) 使用 电子神发女学 电化学技术 电位扫描技术 ·Cyclic Voltammetry (CV) 循环伏安法 ·Linear Sweep Voltammetry (LSV) 线性扫描伏安法 TAFEL (TAFEL) Tafel图 Sweep-Step Functions (SSF) 电位扫描一阶跃混合方法 电位阶跃技术 .Chronoamperometry (CA) 计时电流法 .Chronocoulometry (CC) 计时电量法 Staircase Voltammetry (SCV) 阶梯波安法 .Differential Pulse Voltammetry (DPV) 差分脉冲伏安法 Normal Pulse Voltammetry (NPV) 常规脉冲伏安法 Differential Normal Pulse Voltammetry (DNPV)差分常规脉冲伏安法 Square Wave Voltammetry (SWV) 方波伏安法 Multi-Potential Steps (STEP) 多电位阶跃 交流技术 ·AC Impednace(IMP) 交流阻抗测量 .Impedance -Time (IMPT) 交流阻抗一时间关系 Impedance -Potential (IMPE) 交流阻抗一电位关系 ·AC(including phase-selective)Voltammetry(aCV)交流（含相敏交流）伏安法 。 Second Harmonic AC Voltammetry (SHACV) 二次谐波交流伏安法 39
39 3. 电化学工作站（CHI）使用

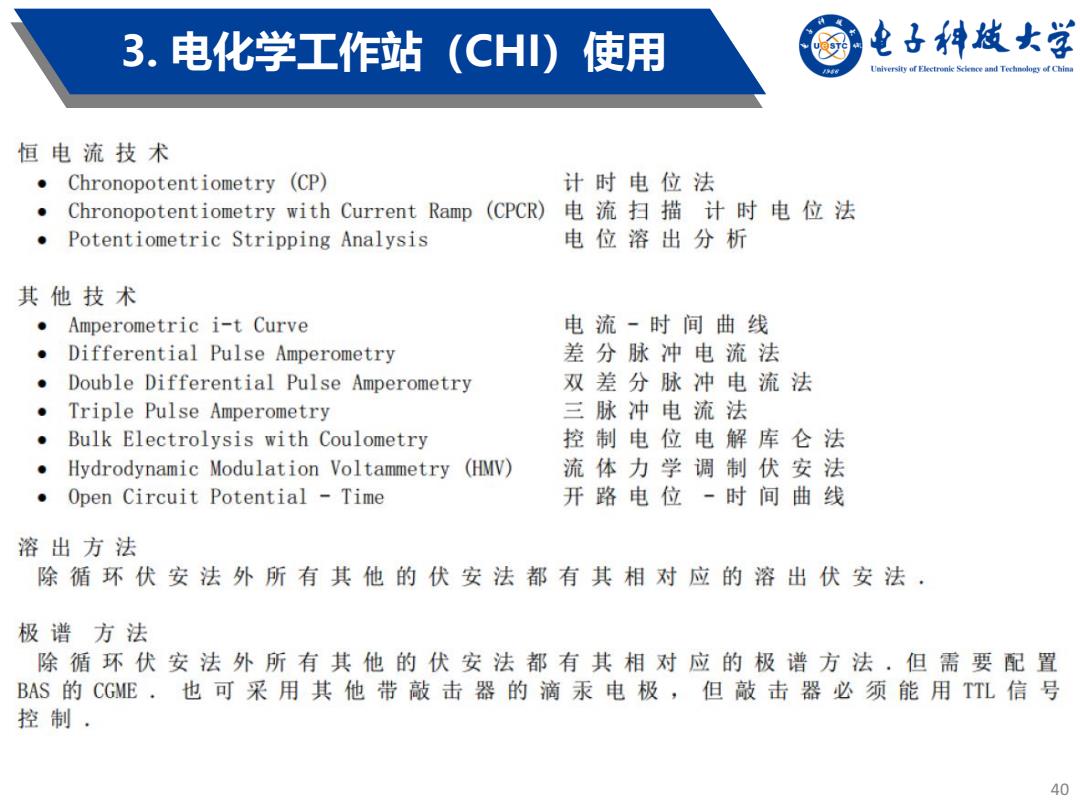

3.电化学工作站 (CHI)使用 电子科技女学 University of Flectronic Sciemce and Technology of Chim 恒电流技术 Chronopotentiometry (CP) 计时电位法 Chronopotentiometry with Current Ramp (CPCR) 电流扫描计时电位法 Potentiometric Stripping Analysis 电位溶出分析 其他技术 Amperometric i-t Curve 电流一时间曲线 Differential Pulse Amperometry 差分脉冲电流法 Double Differential Pulse Amperometry 双差分脉冲电流法 Triple Pulse Amperometry 三脉冲电流法 Bulk Electrolysis with Coulometry 控制电位电解库仑法 Hydrodynamic Modulation Voltammetry (HMV) 流体力学调制伏安法 Open Circuit Potential Time 开路电位一时间曲线 溶出方法 除循环伏安法外所有其他的伏安法都有其相对应的溶出伏安法， 极谱方法 除循环伏安法外所有其他的伏安法都有其相对应的极谱方法·但需要配置 BAS的CGME,也可采用其他带敲击器的滴汞电极，但敲击器必须能用TTL信号 控制 40
40 3. 电化学工作站（CHI）使用
