3.电化学工作站 (CHI) 使用 电子科技女学 仪器硬件指标与使用注意事项 ·控制电位：±10V ·电流：±250mA ·2、3、4电极体系 。 参比电极输入阻抗：1012Ω 电位分辨率：0.1mV ·灵敏度：0.1一1012A/N共34档 ·测量范围：±10×灵敏度 ·电流测量下线：<50pA ·工作环境：15一30℃，相对湿度0一80% 注意：工作时红夹头和绿夹头不能直接连接 31
31 3. 电化学工作站（CHI）使用 仪器硬件指标与使用注意事项 • 控制电位：±10V • 电流：±250mA • 2、3、4电极体系 • 参比电极输入阻抗：1012Ω • 电位分辨率：0.1mV • 灵敏度：0.1—1012A/V共34档 • 测量范围：±10×灵敏度 • 电流测量下线：<50pA • 工作环境：15—30℃，相对湿度0—80% 注意：工作时红夹头和绿夹头不能直接连接

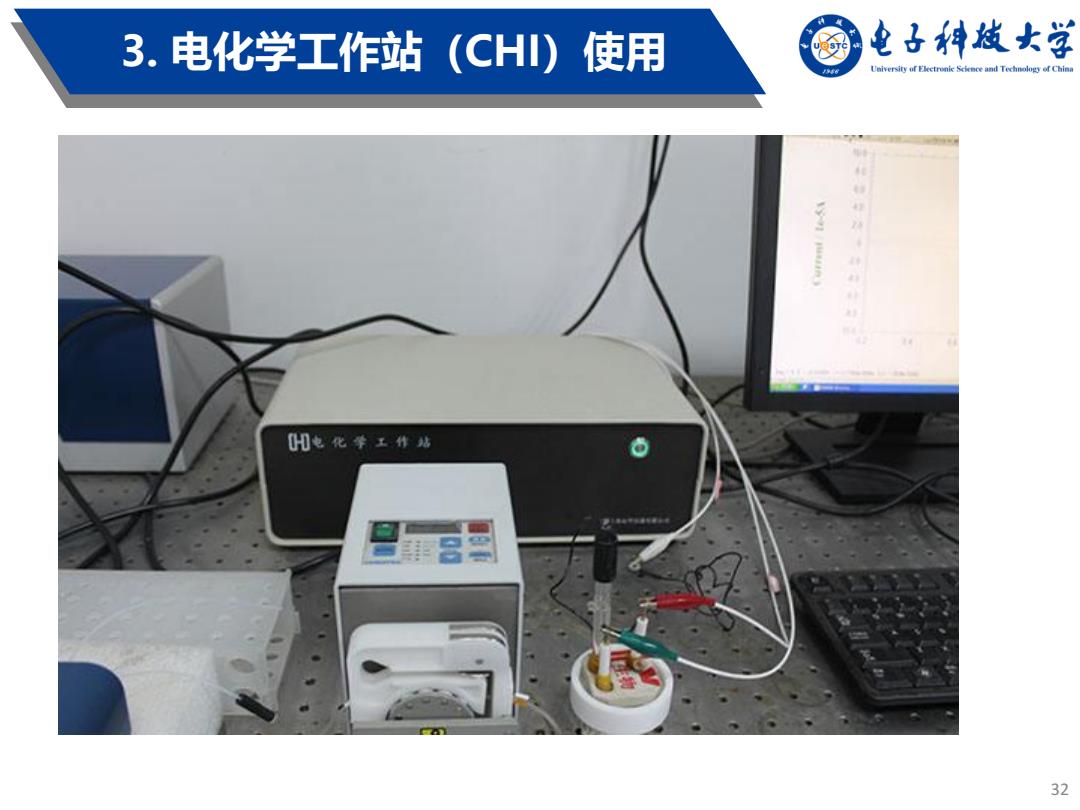

3.电化学工作站 (CHI) 使用 电子神技女学 University of Flectronic Sciemce and Technology of Chim D电化学工作站 32
32 3. 电化学工作站（CHI）使用
3.电化学工作站 (CHI)使用 电子料技女学 of Chim 仪器的安装 打开包装箱，取出仪器，电源线，通讯线 System Setup (一般为USB线)，电极线和软件光盘。将 Communication Port OK 光盘中内容复制到电脑任何位置，按照上页 CCom1 Line Frequency CCom 2 Cancel 图示连接电脑和仪器。 60Hz Com3 C50Hz Help CCom 4 CCom5 Set Com Port -Potential Axis 如使用232接口连接电脑，可以查看电脑设 CCom6 CCom 7 CPositive Left 备管理器中“通讯端口”一项的端口号是多 CCom 8 Positive Right 少(comX),将软件端口号设置和电脑显 CCom 9 CCom 10 Current Axis 示一致，OK后重启软件即可。 CCom 11 Positive Up CCom 12 CPositive Down Erase ADC Calbration Coefficients 如果使用USB线连接电脑，则需要先安装 USB驱动程序，光盘中CP21 0x_VCP Com Port Speed Current Polarity Windows文件夹内有安装说明。之后连接电 CStandard CCathodic Positive DataLength256k习 Fast Anodic Positive Save retrieve data during run 脑，打开仪器电源，在电脑设备管理器中查 Present Data Override Warning -Windows 看端口是否有下图信息，同样将软件端口号 Save Text File As Well English COriental 设置和电脑显示一致，OK后重启软件即可。 Check COM port while idling D①性能 D 册打印队列 岛设备管理器 D海电池 ·巴存储 4停满口(COM和LP刀 合磁由管理 Prolific USB-to-Serial Comm Port(COM6) 晶服务和应用程序 Silicon Labs CP210x USB to UART Bridge (COM3) D计算机 33
33 3. 电化学工作站（CHI）使用
3.电化学工作站 (CHI) 使用 电子科技女学 仪器初步测试 Hardware Test Results X 仪器连接完成之后可以进行硬件测试 Digital circuitry test results: OK 恶 ROM version:7.08 Ro revision date:9-Jun-2007 Help Check Code:11 Fe Setup Control Graphics DataProc Analys Potential offset test OK T Technique.. ■pe2 Current offset test OK. Untitled Parameters... Sensitivity test OK. System... Gain stages test OK. Hardware Test 硬件测试 Analog cireuitry test OK 费k得示 内阻测试(1K电阻) Cyclic Voltammetry Parameters Mew Window Helo 429山年色信国2 Ini E MV). 国 OK Cell Control HighE) 05 Cancel ConlulLerel d Si Line Low E M). -05 Active Hlizh Help Carod FinalE (V) o innedals Sti Heb Inial Scan Polarity Negative Str Ineltec). 0 Scan Rate /s).0.1 5红 Sweep Segments. 2 SHDE Dp Belre Run. Stablisng Capocilor Sample Interval (V) 0.00m Puge Timo [soc)....240 Auorioti:Settng Quiet Time (sec) C On OI 1.e-004- 厂4 lectodes Sensiivity [A] Mercury Diop Collacton 5 Between Run Auto Sens if Scan Rate<001 V/s 厂Enable FinalE Nurrbel of D oos.50 Str ard Putge Smukonoousy Time [secl. 0 Time lrerval (sed 【wih Inlemel Durmy Cel Auxiliary Signal Recordngif Scan Rale<025V/s Caled Eel On Huns Rou ioIntE aficr Pun 34
34 3. 电化学工作站（CHI）使用
3.电化学工作站(CH) 使用 电子料技女学 of Chim @a@寸▣n■兰yya△a四uE@w☑▣ 60 y22.2D特11110间 Fe种nund 点击开始测试，扫描出来 % ntEM年5 tE行05 LSEM:85 的是一条过零斜线，它的 N相 10 Scan Rate (Vs)01 每一点都应符合欧姆定律。 Srrel ireerval [V)0031 0 Senstvty (s le-4 此方法可以用来简单检测 仪器是否正常运行 20 30 40 50 5 04 03 02 01 001020304 Potential /V 外阻测试 找一个1K欧姆(1%精度)的电阻，将Test wit山internal dummy对勾去掉，将对极（红色夹头）和参 比电极（白色夹头）同时夹在电阻的一端，将工作电极（绿色夹头）夹在电阻的另一端。此电阻 构成模拟电解池。选择循环伏安法，将Init E(初始电位)和High E(高电位)都设在0.5V, LowE（低电位)设在-0.5V。Sensitivity(灵敏度)设在1.0e-004A/N。如果你用的不是1K欧 姆的电阻，灵敏度需重设，使灵敏度和电阻的乘积约为0.1.完成参数设定后开始测试，实验结 果应是一条斜的直线，每点电位处的电流值都应等于电位除以电阻。这是外部电阻的实验。 外阻测试主要用来检测从仪器主板到实验体系这一部分是否正常，包括仪器内部导线，电极线， 体系相关（三支电极） 如果内阻测试正常，外阻测试不正常一般都是电极线有问题，可更换正常电极线测试以排除问题 如果硬件测试，内阻测试，外阻测试都是正常的，那么仪器就可以使用了 35
35 3. 电化学工作站（CHI）使用
