(2)栅源电压ucs对漏极电流D的控制作用 第四节 在栅源电压uGs=0时，没有导电沟道。漏源极之间存在两个背向 PN结，其中一个为反向偏置，只能流过很小的反向饱和电流， in0。 增大VcG,使uGs=Ur时形成导电沟道。在正向漏源电压作用下， 沟道内的多子（电子)产生漂移运动，形成漏极电流· uGs≥Ur时才能形成导电沟道 d uGs对b的控制作用： uGs变大 沟道宽度变宽 N沟道 b变大 沟道电阻变小

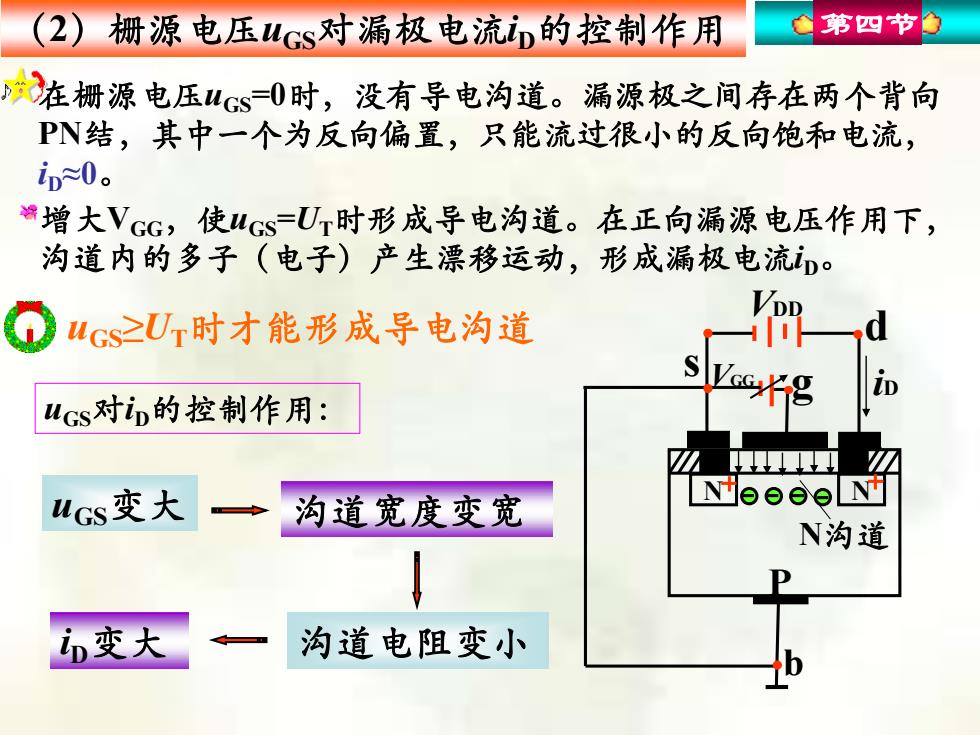

（2）栅源电压uGS对漏极电流iD的控制作用 在栅源电压uGS=0时，没有导电沟道。漏源极之间存在两个背向 PN结，其中一个为反向偏置，只能流过很小的反向饱和电流， iD≈0。 增大VGG，使uGS=UT时形成导电沟道。在正向漏源电压作用下， 沟道内的多子（电子）产生漂移运动，形成漏极电流iD。 uGS变大 iD变大 沟道宽度变宽 沟道电阻变小 N N VDD VGG s d b g iD P N沟道 uGS≥UT时才能形成导电沟道 第四节 uGS对iD的控制作用：
(3)漏源电压uDs对漏极电流D的影响 第四节 ★lGs≥Ur时，沟道形成。当uDs较小，即ucD>Ur时，沟道宽度受uDs的影 响很小，沟道电阻近似不变，随uDs的增加呈线性增加。 当s增大时，沟道各，点与栅极间电压不等，使沟道从源极向漏极逐渐变 窄。随着Ds增大，沟道电阻迅速增大，6不再随4Ds线性增大。 当uDs增大到使uGm=U时，在靠近漏极处，沟道开始消失，称为预夹断。 女继续增大4Ds,则uGD<Ur,夹断区增加，增加的uDs电压几乎全部降落 在夹断区上，所以Ds虽然增加而电流基本上是恒定的。 UGD>UT UGD=UT tN 耗尽区 UGD<UT D N沟道
（3）漏源电压uDS对漏极电流iD的影响 uGS≥UT 时，沟道形成。当uDS较小，即uGD>>UT时，沟道宽度受uDS的影 响很小，沟道电阻近似不变，iD随uDS的增加呈线性增加。 当uDS增大时，沟道各点与栅极间电压不等，使沟道从源极向漏极逐渐变 窄。随着uDS增大，沟道电阻迅速增大，iD不再随uDS线性增大。 继续增大uDS ，则uGD <UT，夹断区增加，增加的uDS电压几乎全部降落 在夹断区上，所以uDS虽然增加而电流基本上是恒定的。 VGG VDD s d b g iD P N N uGD>UT uGD=UT uGD<UT 第四节 耗尽区 N沟道 当uDS增大到使uGD =UT时，在靠近漏极处，沟道开始消失，称为预夹断
(二)N沟道增强型MOS管的特性曲线 第四节 1.输出特性 输出特性是指uGs为一固定值时，D与uDs之间的关 系，即 io=f(uos)llcs=常数 可变电阻区 恒流区 截止区
（二）N沟道增强型MOS管的特性曲线 1.输出特性 输出特性是指uGS为一固定值时，iD与uDS之间的关 系，即 输出 特性 分为 三个 区： 可变电阻区 恒流区 截止区 第四节
第四节 可变电阻区（非饱和区） I区对应预夹断前，uGs>UT,uDs很小，uGD>Ur的 情况。 支特 ①若uGs不变，沟道电阻"Ds ip(mA) 不变，D随uDs的增大而线性 6 WGS-6V 5 Ⅱ 上升。 ②uGs变大，rDs变小，看作 由电压uGs控制的可变电阻。 246810121416sV N沟道增强型MOS管的输出特性
可变电阻区（非饱和区） 2 4 6 8 1012 14 16 1 2 3 4 5 6 0 uGS=6V 4 3 5 uDS(V) iD(mA) 2 Ⅰ区对应预夹断前，uGS>UT，uDS很小，uGD>UT的 情况。 ①若uGS不变，沟道电阻rDS 不变，iD随uDS的增大而线性 上升。 ②uGS变大， rDS变小，看作 由电压uGS控制的可变电阻。 Ⅰ Ⅱ 第四节

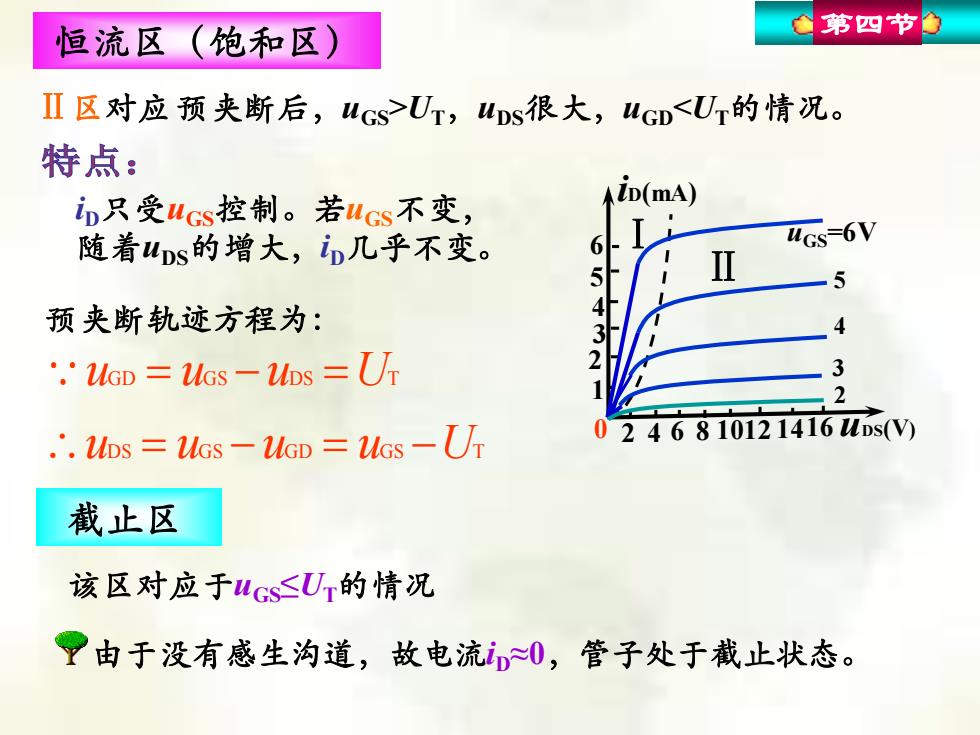

恒流区（饱和区) 第四节 Ⅱ区对应预夹断后，uGs>UT,uDs很大，uGD<Ur的情况。 特点： ib只受ucs控制。若lGs不变， AiD(mA) 随着uDs的增大，D几乎不变。 6- UGS-6V 5 预夹断轨迹方程为： 4 '.UGD=uGs-Ups =UT 2 .'uos uGs-UGD uGs -UT 246810121416儿Ds 截止区 该区对应于uGs≤Un的情况 罩由于没有感生沟道，故电流0，管子处于截止状态
截止区 该区对应于uGS≤UT的情况 由于没有感生沟道，故电流iD≈0，管子处于截止状态。 2 4 6 8 1012 1416 1 2 3 4 5 6 0 uGS=6V 4 3 5 uDS(V) iD(mA) 2 Ⅰ Ⅱ 恒流区（饱和区） Ⅱ区对应预夹断后，uGS>UT，uDS很大，uGD<UT的情况。 iD只受uGS控制。若uGS不变， 随着uDS的增大，iD几乎不变。 预夹断轨迹方程为： DS GS GD GS T GD GS DS T u u u u U u u u U = − = − = − = 第四节
