2.2.4三极管电路分析方法 先进行直流分析，后进行交流分析 1、直流分析方法一分析IBQ ICQ VCEQ 可采用图解法或估算法 2、交流分析方法一分析A、R、R 可采用图解法与小信号等效电路方法 2.2.5放大器的构成 电路都是以三端器件（三极管、场效应管〉 为核心，再配以合适的管外电路而组成
2.2.4 三极管电路分析方法 先进行直流分析，后进行交流分析 1、直流分析方法——分析IBQ、ICQ、VCEQ 可采用图解法或估算法 2、交流分析方法——分析Av、Ri、R0 可采用图解法与小信号等效电路方法 2.2.5 放大器的构成 电路都是以三端器件（三极管、场效应管） 为核心，再配以合适的管外电路而组成

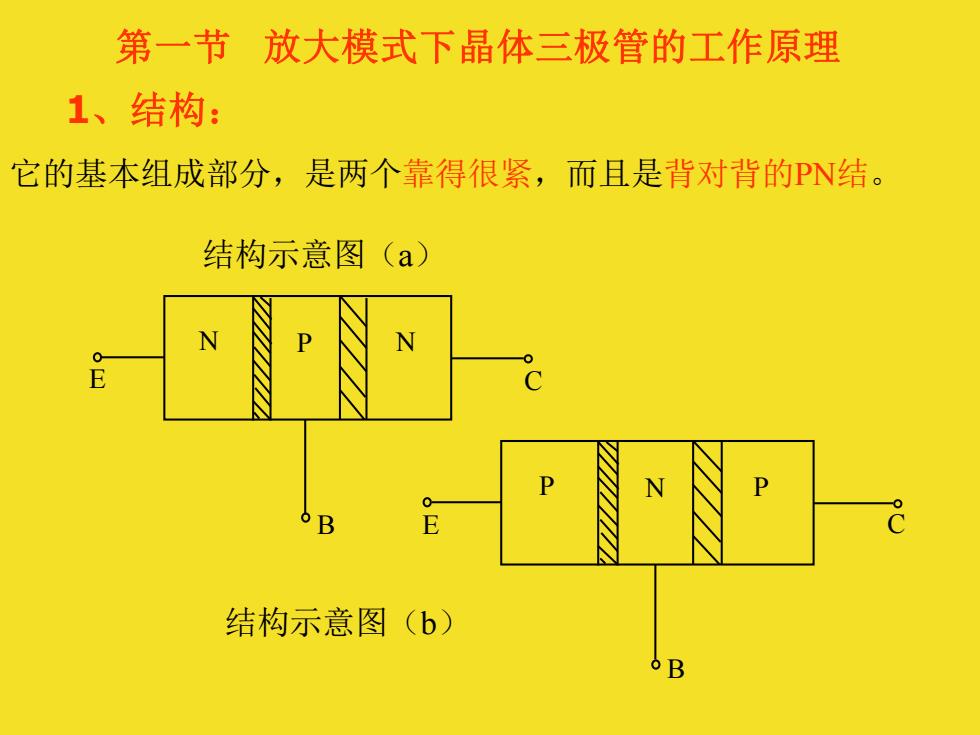

第一节放大模式下晶体三极管的工作原理 1、结构： 它的基本组成部分，是两个靠得很紧，而且是背对背的PN结。 结构示意图(a) 结构示意图(b)
1、结构： 它的基本组成部分，是两个靠得很紧，而且是背对背的PN结。 结构示意图（a） E C B N P N 结构示意图（b） E C B P N P 第一节 放大模式下晶体三极管的工作原理

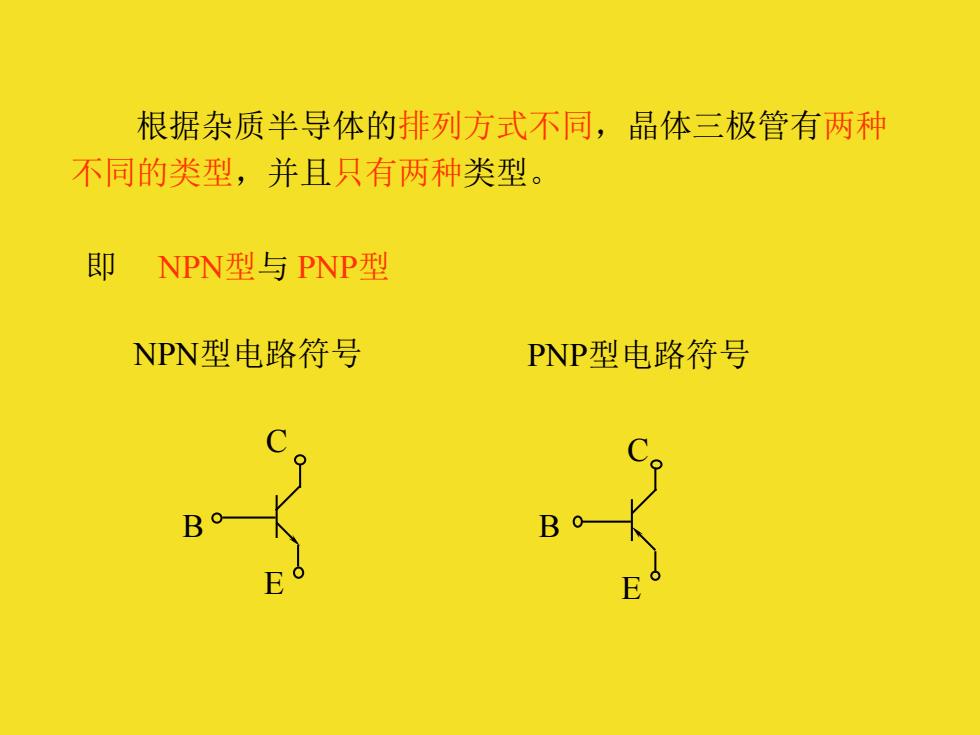

根据杂质半导体的排列方式不同，晶体三极管有两种 不同的类型，并且只有两种类型。 即 NPN型与PNP型 NPN型电路符号 PNP型电路符号 B
根据杂质半导体的排列方式不同，晶体三极管有两种 不同的类型，并且只有两种类型。 即 NPN型与 PNP型 NPN型电路符号 E B C E C B PNP型电路符号
发射区 基区 集电区 发射极 N 集电极 Q 集电结 发射结 CB结 EB结 基极
E C B N P N 集电结 发射结 CB结 EB结 集电极 基极 发射极 集电区 发射区 基区

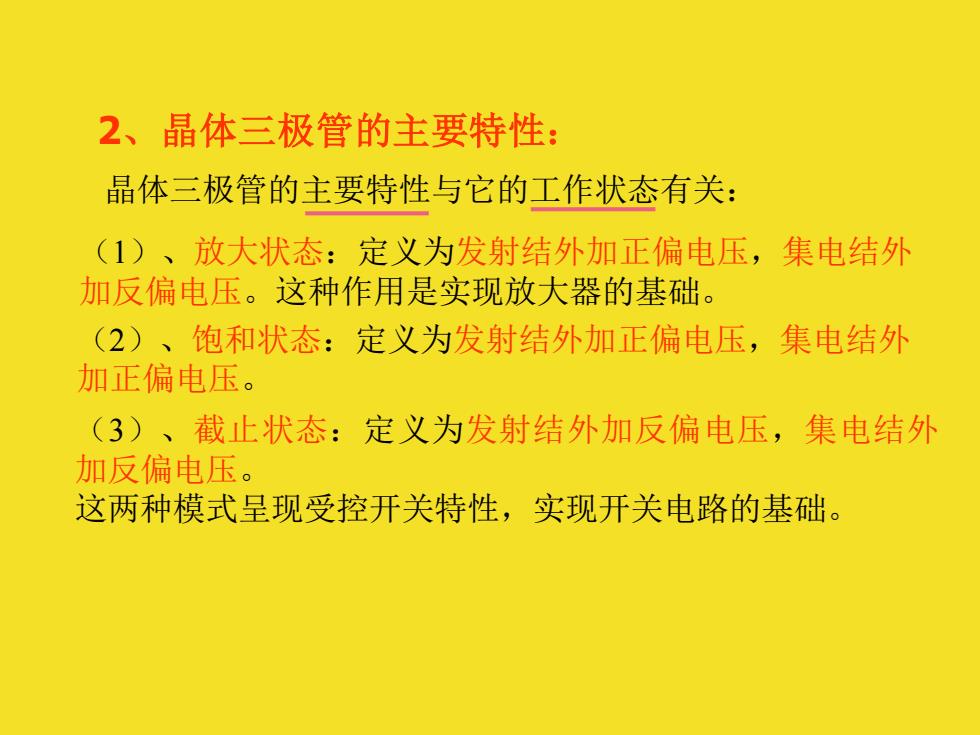

2、晶体三极管的主要特性： 晶体三极管的主要特性与它的工作状态有关： (1)、放大状态：定义为发射结外加正偏电压，集电结外 加反偏电压。这种作用是实现放大器的基础。 (2)、饱和状态：定义为发射结外加正偏电压，集电结外 加正偏电压。 (3)、截止状态：定义为发射结外加反偏电压，集电结外 加反偏电压。 这两种模式呈现受控开关特性，实现开关电路的基础
晶体三极管的主要特性与它的工作状态有关： （1）、放大状态：定义为发射结外加正偏电压，集电结外 加反偏电压。这种作用是实现放大器的基础。 （2）、饱和状态：定义为发射结外加正偏电压，集电结外 加正偏电压。 （3）、截止状态：定义为发射结外加反偏电压，集电结外 加反偏电压。 这两种模式呈现受控开关特性，实现开关电路的基础。 2、晶体三极管的主要特性：
