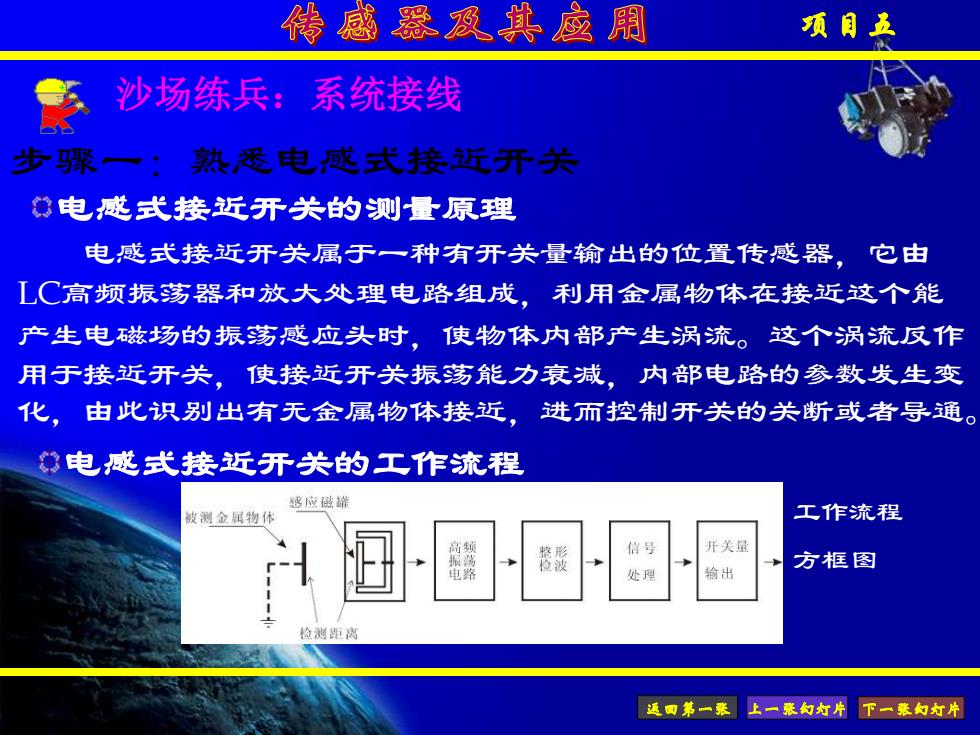

传感器及其应用项目五沙场练兵：系统接线步骤一：熟悉电感式接近开关自电感式接近开关的测量原理电感式接近开关属于一种有开关量输出的位置传感器，它由高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的关断或者导通，电感式接近开关的工作流程感应磁罐工作流程被测金属物体招器开关量信号装方框图输出处理11+检测距离返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 电感式接近开关属于一种有开关量输出的位置传感器，它由 LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能 产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作 用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变 化，由此识别出有无金属物体接近，进而控制开关的关断或者导通。 沙场练兵：系统接线 步骤一：熟悉电感式接近开关 电感式接近开关的测量原理 电感式接近开关的工作流程 工作流程 方框图
传感器及其应用项目五沙场练兵：系统接线连接电感式接近开关和西门子S7-200步骤二：DI.00Q..00红IM黄10.0$7200PLC10.1黑10.2L+0000M+L+:M24VDC电源接近开关和200CPU的连接返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 沙场练兵：系统接线 步骤二：连接电感式接近开关和西门子S7-200 接近开关和200CPU的连接 S7 200 PLC DI . . L+ M I0.2 I0.1 I0.0 1M 24VDC电源 L+ M . L+ M 红 黄 兰 黑

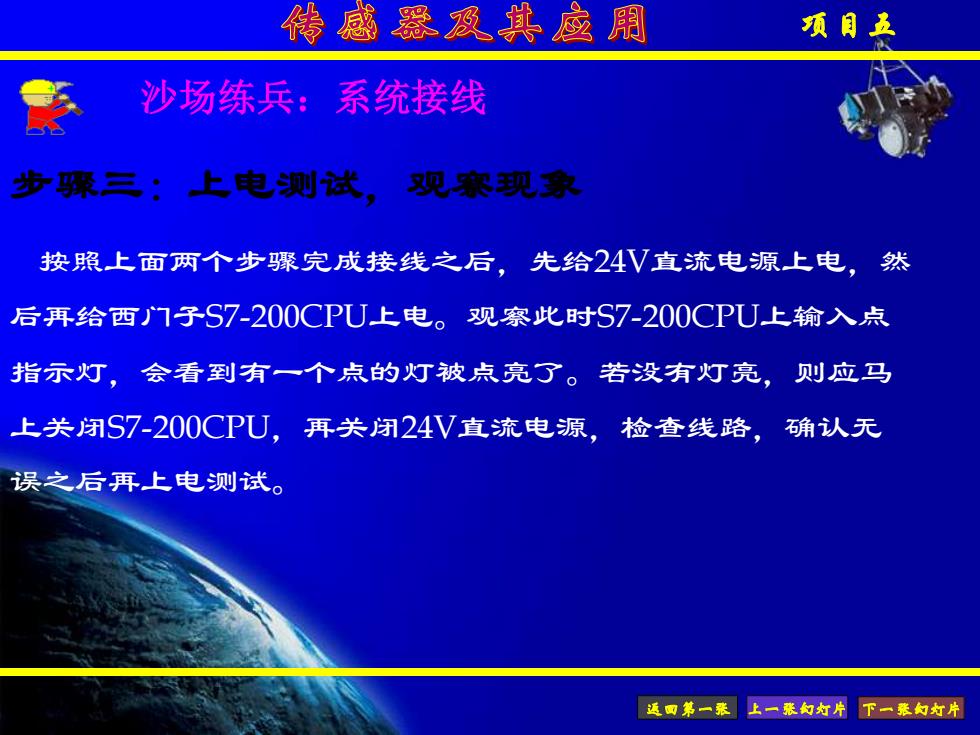

传感器及其应用项目五沙场练兵：系统接线步骤三：上电测试，观察现象按照上面两个步骤完成接线之后先给24V直流电源上电，然后再给西门子S7-200CPU上电。观察此时S7-200CPU上输入点则应马指示灯。会看到有一个点的灯被点亮了。若没有灯亮，上关闭S7-200CPU，再关闭24V直流电源，检查线路，确认无误之后再上电测试。返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 沙场练兵：系统接线 步骤三：上电测试，观察现象 按照上面两个步骤完成接线之后，先给24V直流电源上电，然 后再给西门子S7-200CPU上电。观察此时S7-200CPU上输入点 指示灯，会看到有一个点的灯被点亮了。若没有灯亮，则应马 上关闭S7-200CPU，再关闭24V直流电源，检查线路，确认无 误之后再上电测试

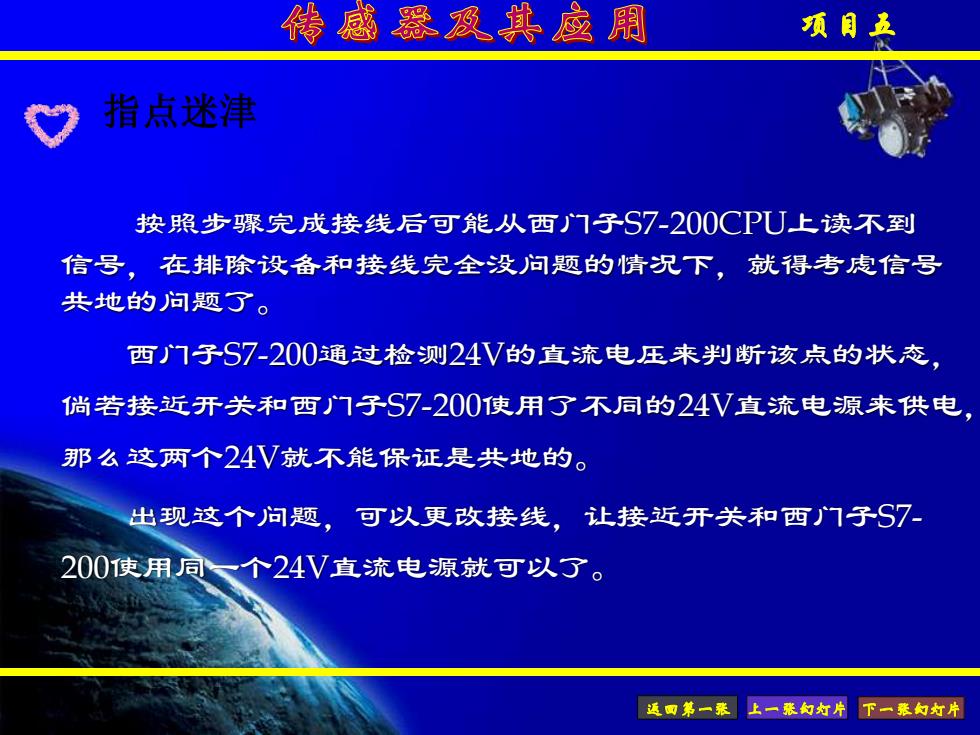

传感器及其应用项目五指点迷津按照步聚完成接线后可能从西门子S7-200CPU上读不到信号，在排除设备和接线完全没问题的情况下，就得考虑信号共地的问题了。西门子S7-200通过检测24V的直流电压来判断该点的状态尚若接近开关和西门子S7-200使用了不同的24V直流电源来供电那么这两个24V就不能保证是共地的。让接近开关和西门子S7-出现这个问题可以更改接线，200使用同一个24V直流电源就可以了。返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 指点迷津 西门子S7-200通过检测24V的直流电压来判断该点的状态， 倘若接近开关和西门子S7-200使用了不同的24V直流电源来供电， 那么这两个24V就不能保证是共地的。 出现这个问题，可以更改接线，让接近开关和西门子S7- 200使用同一个24V直流电源就可以了。 按照步骤完成接线后可能从西门子S7-200CPU上读不到 信号，在排除设备和接线完全没问题的情况下，就得考虑信号 共地的问题了

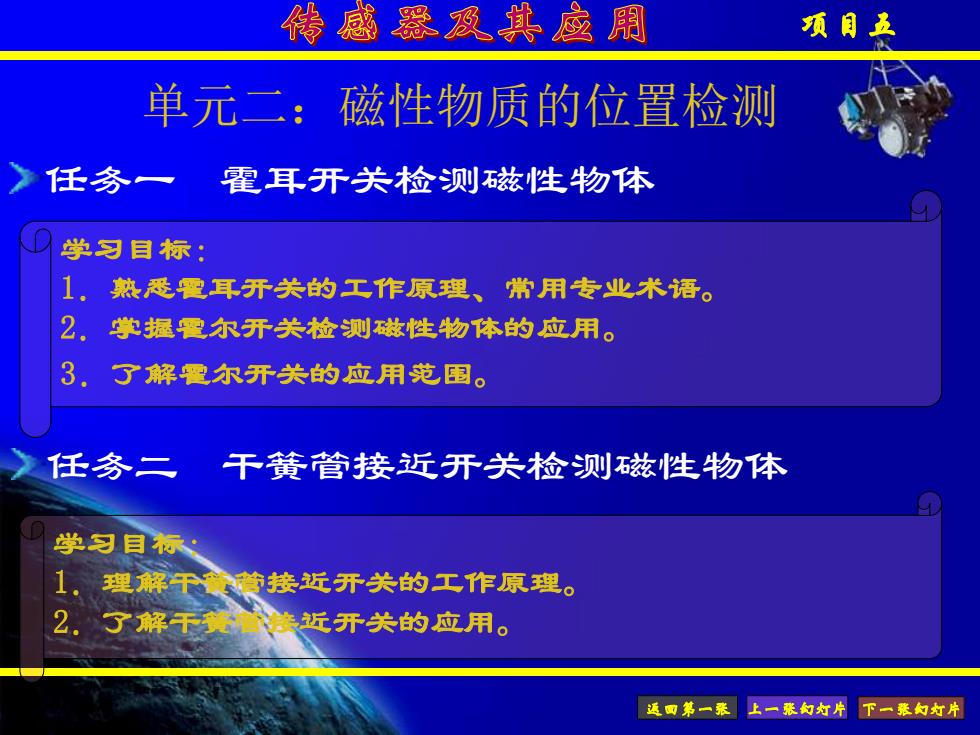

传感器及其应用项目五单元二：磁性物质的位置检测任务一霍耳开关检测磁性物体学习目标：1，熟悉置耳开关的工作原理、常用专业术语。2.掌握覆尔开关检测磁性物体的应用。3.了解置尔开关的应用范围。任务二干簧管接近开关检测磁性物体学习目标1.理解干簧管接近开关的工作原理。2.了解干簧营接近开关的应用。返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 单元二：磁性物质的位置检测 任务一 霍耳开关检测磁性物体 任务二 干簧管接近开关检测磁性物体 学习目标： 1．熟悉霍耳开关的工作原理、常用专业术语。 2．掌握霍尔开关检测磁性物体的应用。 3．了解霍尔开关的应用范围。 学习目标： 1．理解干簧管接近开关的工作原理。 2．了解干簧管接近开关的应用
