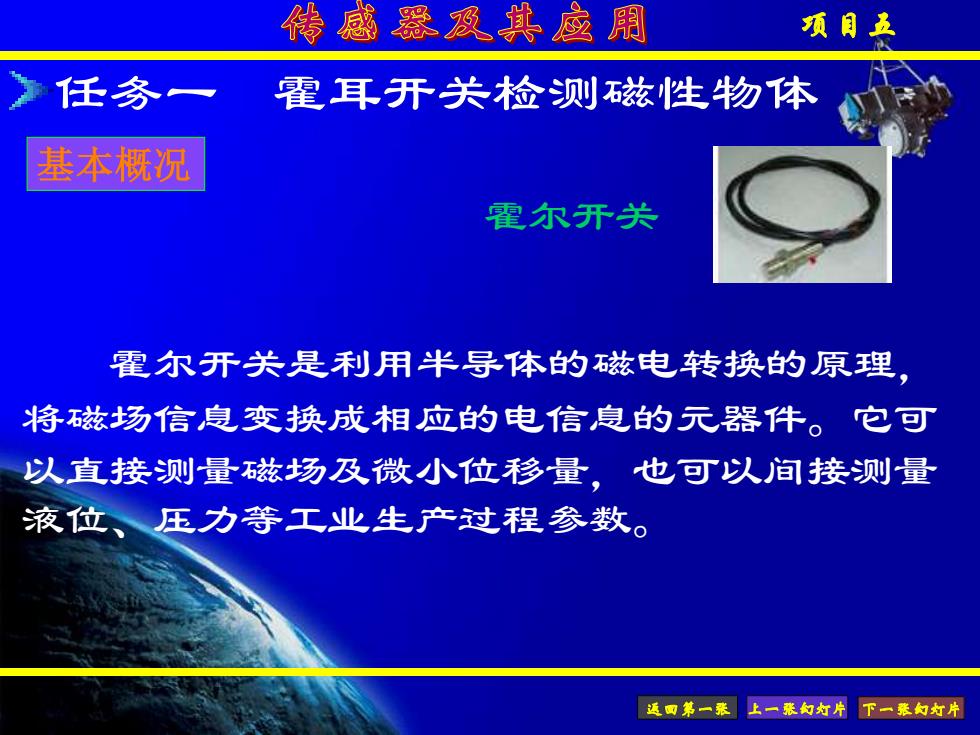

传感器及其应用项目五任务一霍耳开关检测磁性物体基本概况霍尔开关霍尔开关是利用半导体的磁电转换的原理将磁场信息变换成相应的电信息的元器件。它可以直接测量磁场及微小位移量，也可以间接测量液位、压力等工业生产过程参数。返面第一张上一张如灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 霍尔开关是利用半导体的磁电转换的原理， 将磁场信息变换成相应的电信息的元器件。它可 以直接测量磁场及微小位移量，也可以间接测量 液位、压力等工业生产过程参数。 基本概况 霍尔开关 任务一 霍耳开关检测磁性物体

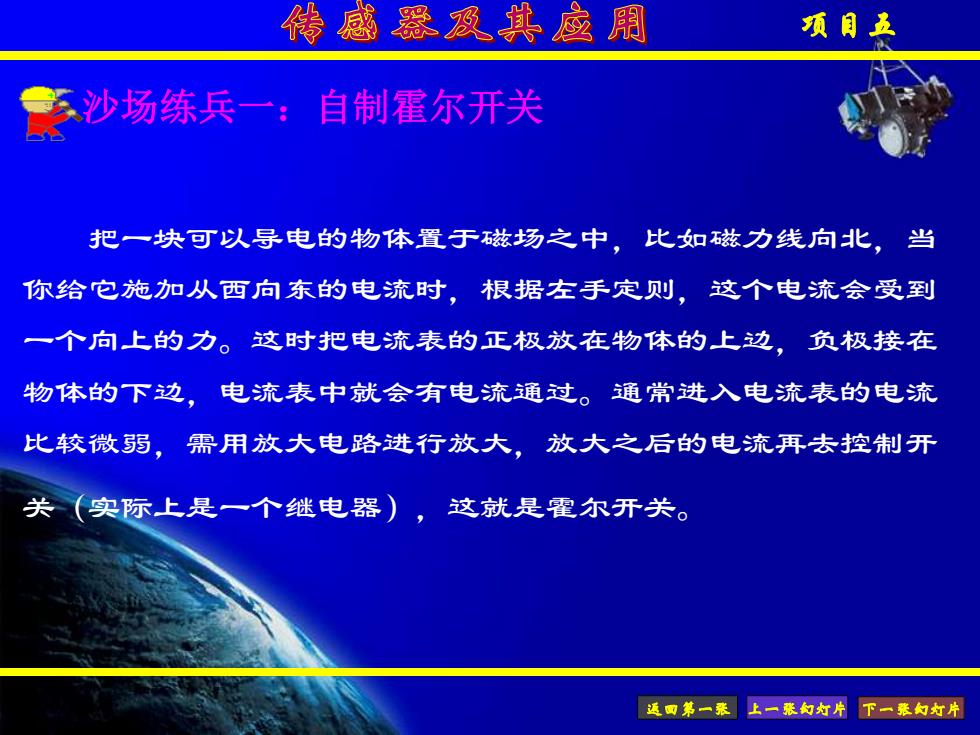

传感器及其应用项目五沙场练兵一：自制霍尔开关把一块可以导电的物体置于磁场之中。比如磁力线向北，当你给它施加从西向东的电流时，根据左手定则，这个电流会受到一个向上的力。这时把电流表的正极放在物体的上边，负极接在物体的下边，电流表中就会有电流通过。通常进入电流表的电流比较微弱，需用放大电路进行放大，放大之后的电流再去控制开关（实际上是一个继电器）这就是霍尔开关。返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 沙场练兵一：自制霍尔开关 把一块可以导电的物体置于磁场之中，比如磁力线向北，当 你给它施加从西向东的电流时，根据左手定则，这个电流会受到 一个向上的力。这时把电流表的正极放在物体的上边，负极接在 物体的下边，电流表中就会有电流通过。通常进入电流表的电流 比较微弱，需用放大电路进行放大，放大之后的电流再去控制开 关（实际上是一个继电器），这就是霍尔开关

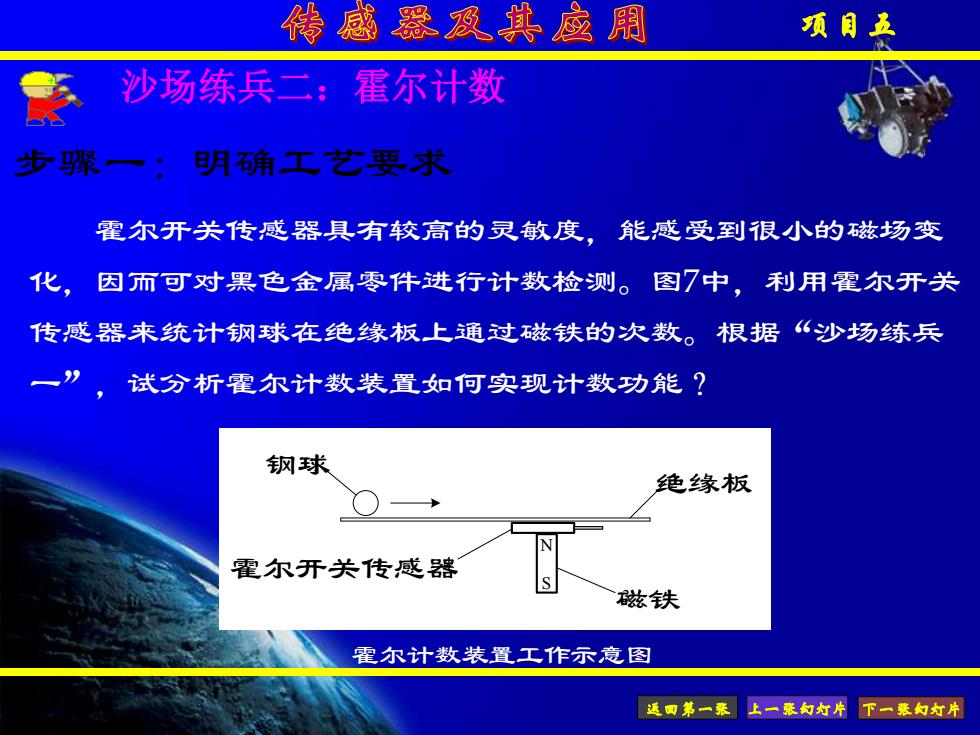

传感器及其应用项目五沙场练兵二：霍尔计数步骤一明确工艺要霍尔开关传感器具有较高的灵敏度，能感受到很小的磁场变化图7中，利用霍尔开关因而可对黑色金属零件进行计数检测。根据“沙场练兵传感器来统计钢球在绝缘板上通过磁铁的次数。灯试分析霍尔计数装置如何实现计数功能？钢球绝缘板N霍尔开关传感器[s磁铁霍尔计数装置工作示意图返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 霍尔开关传感器具有较高的灵敏度，能感受到很小的磁场变 化，因而可对黑色金属零件进行计数检测。图7中，利用霍尔开关 传感器来统计钢球在绝缘板上通过磁铁的次数。根据“沙场练兵 一”，试分析霍尔计数装置如何实现计数功能？ 沙场练兵二：霍尔计数 步骤一：明确工艺要求 霍尔计数装置工作示意图 N S 1 2 3 4 钢球 绝缘板 磁铁 霍尔开关传感器
传感器及其应用项目五霍尔计数沙场练兵二：步骤二：了解翼尔元件图形符号外形霍尔元件返面第一张上一张如灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 沙场练兵二：霍尔计数 步骤二：了解霍尔元件 外形 图形符号 霍尔元件

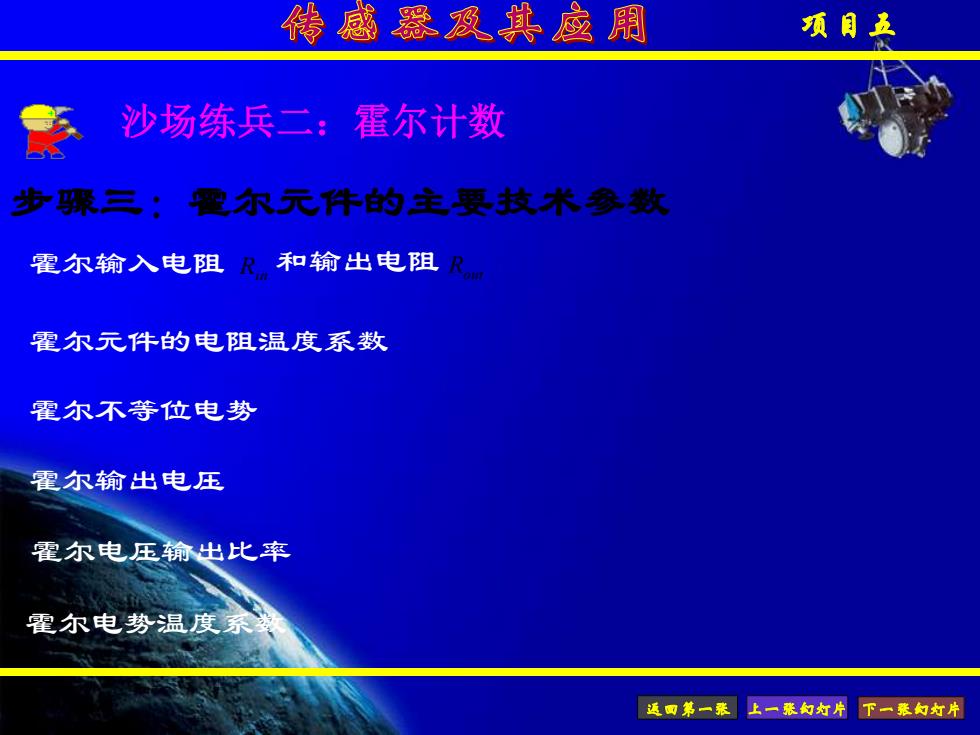

传感器及其应用项目五沙场练兵二：霍尔计数步骤三：叠尔元件的主要技术参数和输出电阻霍尔输入电阻R霍尔元件的电阻温度系数霍尔不等位电势霍尔输出电压霍尔电压输出比率霍尔电势温度系类返面第一张上一张如灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 沙场练兵二：霍尔计数 步骤三：霍尔元件的主要技术参数 霍尔输入电阻 Rin 和输出电阻 Rout 霍尔元件的电阻温度系数 霍尔不等位电势 霍尔输出电压 霍尔电压输出比率 霍尔电势温度系数
