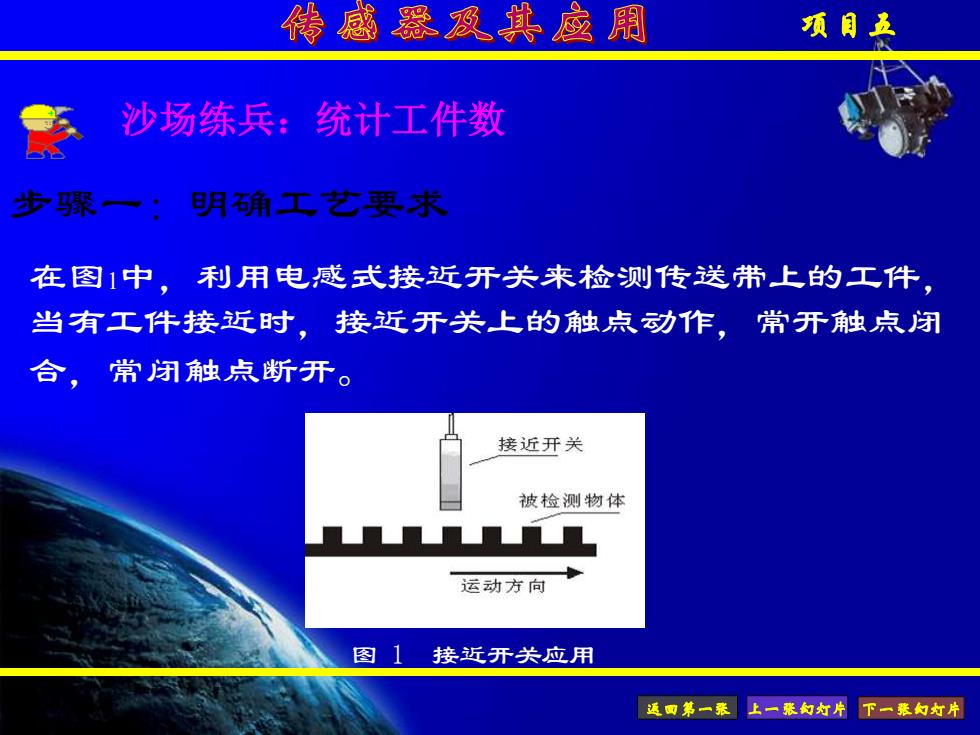

传感器及其应用项目五沙场练兵：统计工件数步骤一明确工艺要求在图1中,利用电感式接近开关来检测传送带上的工件常开触点闭当有工件接近时。接近开关上的触点动作，合，常闭触点断开。接近开关被检测物体运动方向图接近开关应用返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 在图1中，利用电感式接近开关来检测传送带上的工件， 当有工件接近时，接近开关上的触点动作，常开触点闭 合，常闭触点断开。 沙场练兵：统计工件数 步骤一：明确工艺要求 图 1 接近开关应用

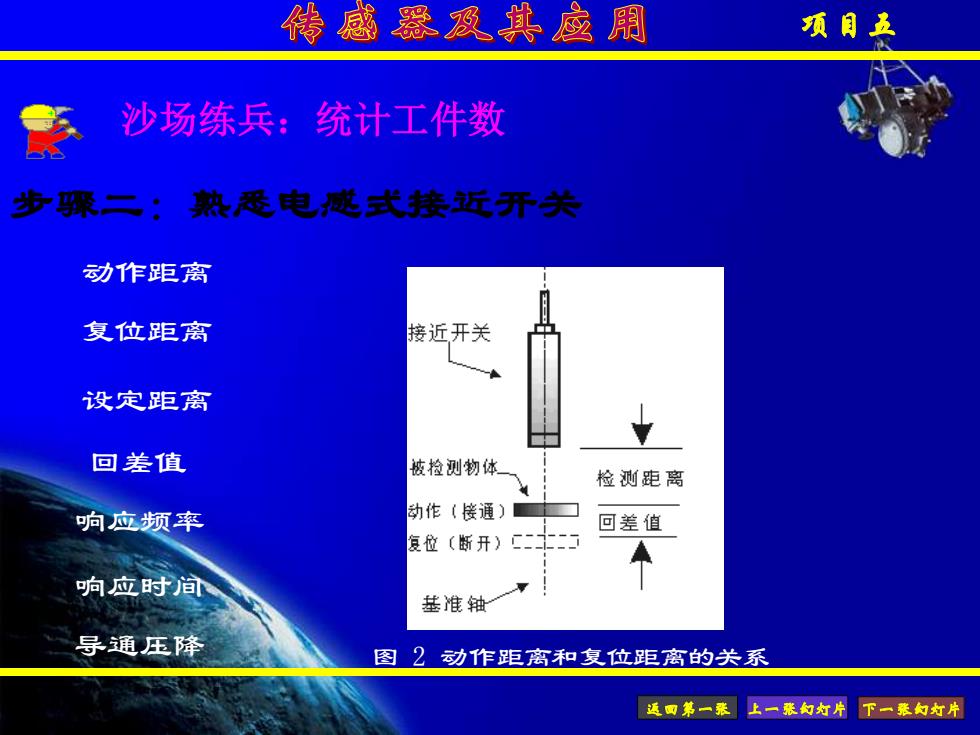

传感器及其应用项目五沙场练兵：统计工件数步骤二：熟悉电撼式接近开关动作距离复位距离接近开关设定距离回差值被检测物体检测距离动作（接通）响应频率回差值复位（断开）二二二二响应时间基准轴导通压降图2动作距离和复位距离的关系返面第一张上一张如灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 动作距离 沙场练兵：统计工件数 步骤二：熟悉电感式接近开关 图 2 动作距离和复位距离的关系 复位距离 设定距离 回差值 响应频率 响应时间 导通压降

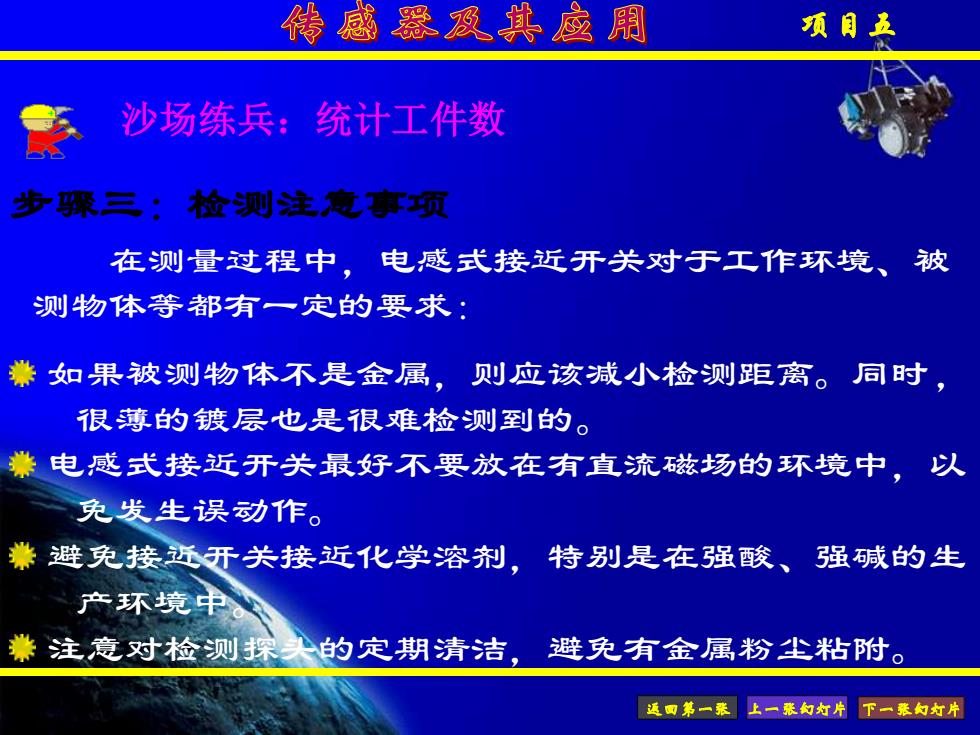

传感器及其应用项目五沙场练兵：统计工件数步骤三：检测注意事项被在测量过程中，电感式接近开关对于工作环境、测物体等都有一定的要求：如果被测物体不是金属，则应该减小检测距离。同时，很薄的镀层也是很难检测到的。电感式接近开关最好不要放在有直流磁场的环境中，以免发生误动作。避免接近开关接近化学溶剂，特别是在强酸、强碱的生产环境中避免有金属粉尘粘附注意对检测探头的定期清洁返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 沙场练兵：统计工件数 步骤三：检测注意事项 如果被测物体不是金属，则应该减小检测距离。同时， 很薄的镀层也是很难检测到的。 电感式接近开关最好不要放在有直流磁场的环境中，以 免发生误动作。 避免接近开关接近化学溶剂，特别是在强酸、强碱的生 产环境中。 注意对检测探头的定期清洁，避免有金属粉尘粘附。 在测量过程中，电感式接近开关对于工作环境、被 测物体等都有一定的要求：

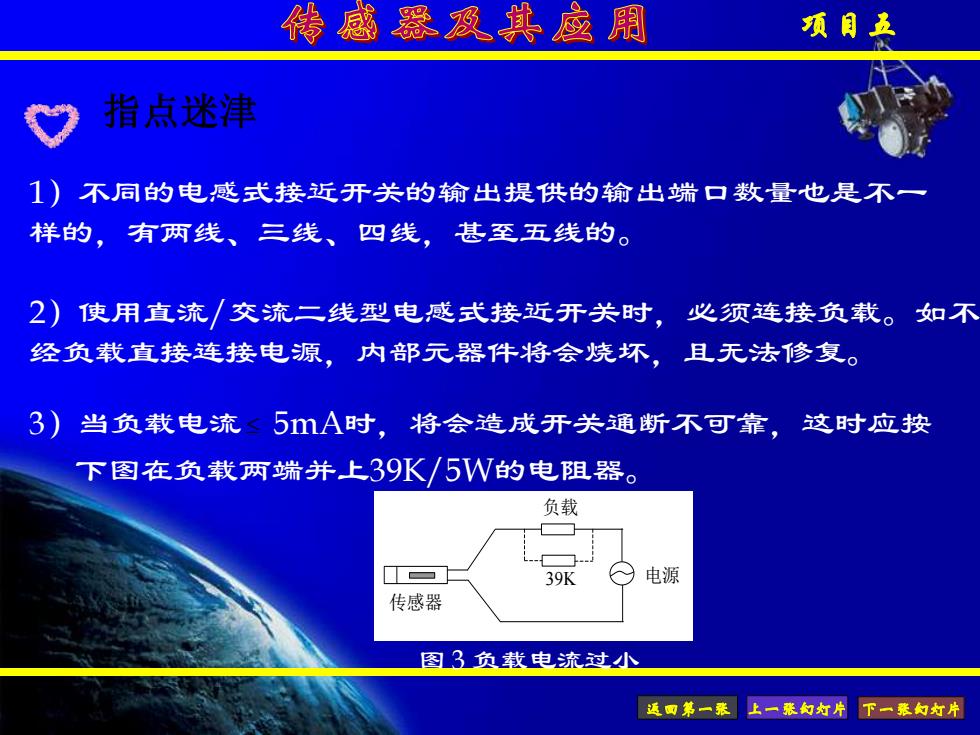

传感器及其应用项目五指点迷津102不同的电感式接近开关的输出提供的输出端口数量也是不一样的，“有两线、三线、四线，甚至五线的。2）1使用直流/交流二线型电感式接近开关时，必须连接负载。如不经负载直接连接电源，内部元器件将会烧坏，且无法修复。当负载电流5mA时，将会造成开关通断不可靠，这时应按下图在负载两端并上39K/5W的电阻器负载电源39K传感器图3负载电流过小返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 指点迷津 1）不同的电感式接近开关的输出提供的输出端口数量也是不一 样的，有两线、三线、四线，甚至五线的。 2）使用直流/交流二线型电感式接近开关时，必须连接负载。如不 经负载直接连接电源，内部元器件将会烧坏，且无法修复。 3）当负载电流 5mA时，将会造成开关通断不可靠，这时应按 下图在负载两端并上39K/5W的电阻器。 负载 电源 传感器 39K 图 3 负载电流过小

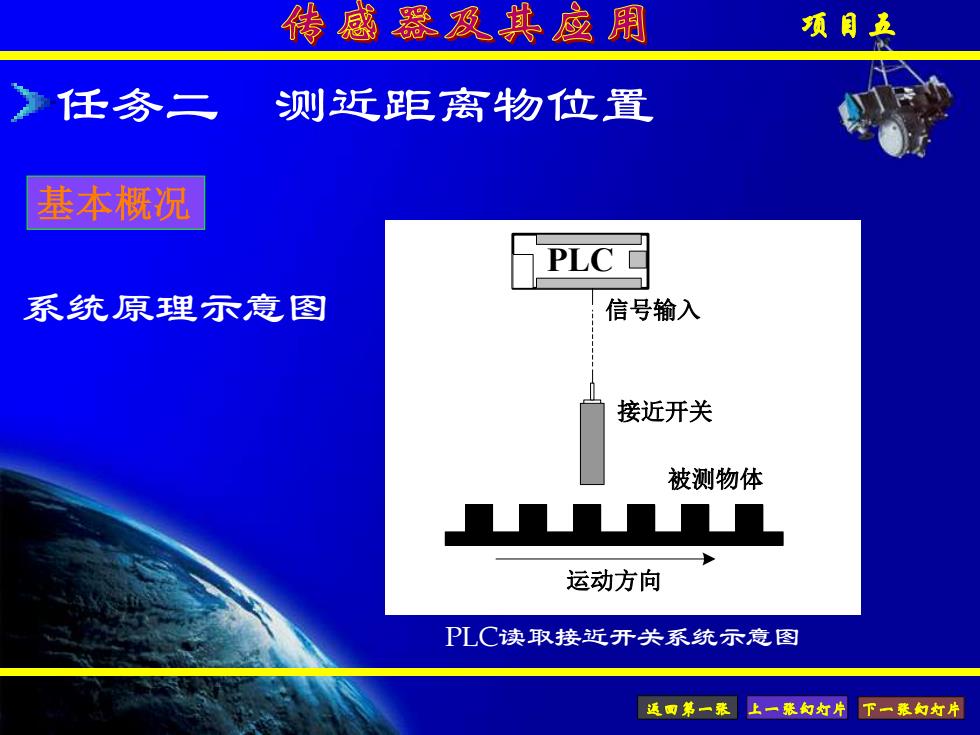

传感器及其应用项目五任务二测近距离物位置基本概况PLC系统原理示意图信号输入接近开关被测物体运动方向PLC读取接近开关系统示意图返面第一张上一张幻灯片下一张幻灯片
项目四 回目录页 作者：周海君 返回第一张 上一张幻灯片 下一张幻灯片 项目五 系统原理示意图 基本概况 任务二 测近距离物位置 PLC 运动方向 被测物体 接近开关 信号输入 PLC读取接近开关系统示意图
