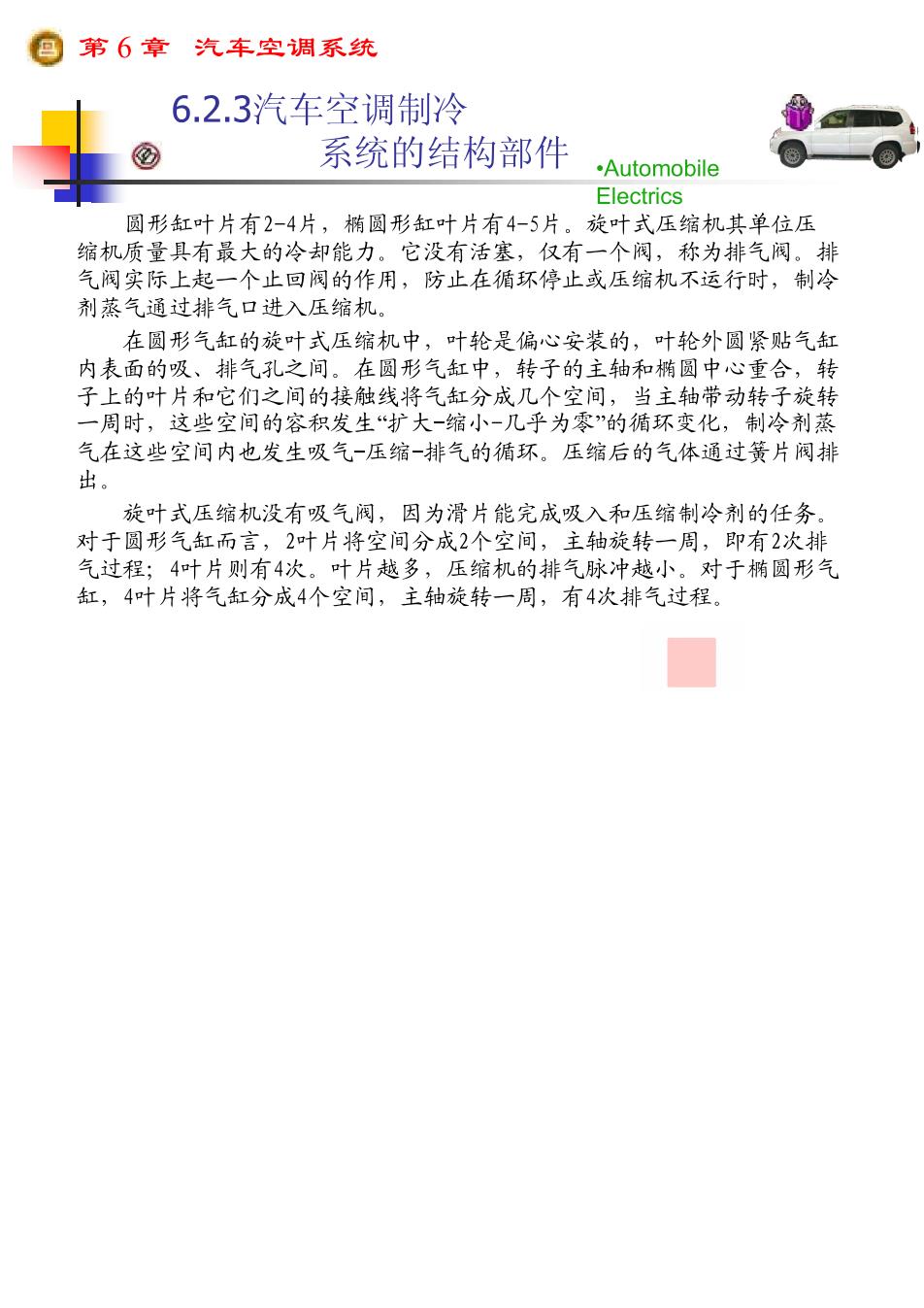

第6章汽车空调系统6.2.3汽车空调制冷?系统的结构部件AutomobileElectrics圆形缸叶片有2-4片，椭圆形缸叶片有4-5片。旋叶式压缩机其单位压缩机质量具有最大的冷却能力。它没有活塞，仅有一个阀，称为排气阀。排气阀实际上起一个止回阀的作用，防止在循环停止或压缩机不运行时，制冷剂蒸气通过排气口进入压缩机。在圆形气缸的旋叶式压缩机中，叶轮是偏心安装的，叶轮外圆紧贴气缸内表面的吸、排气孔之间。在圆形气缸中，转子的主轴和椭圆中心重合，转子上的叶片和它们之间的接触线将气缸分成几个空间，当主轴带动转子旋转一周时，这些空间的容积发生“扩大-缩小-几乎为零"的循环变化，制冷剂蒸气在这些空间内也发生吸气-压缩-排气的循环。压缩后的气体通过簧片阀排出。旋叶式压缩机没有吸气阀，因为滑片能完成吸入和压缩制冷剂的任务。对于圆形气缸而言，2叶片将空间分成2个空间，主轴旋转一周，即有2次排气过程；4叶片则有4次。叶片越多，压缩机的排气脉冲越小。对于椭圆形气缸，4叶片将气缸分成4个空间，主轴旋转一周，有4次排气过程

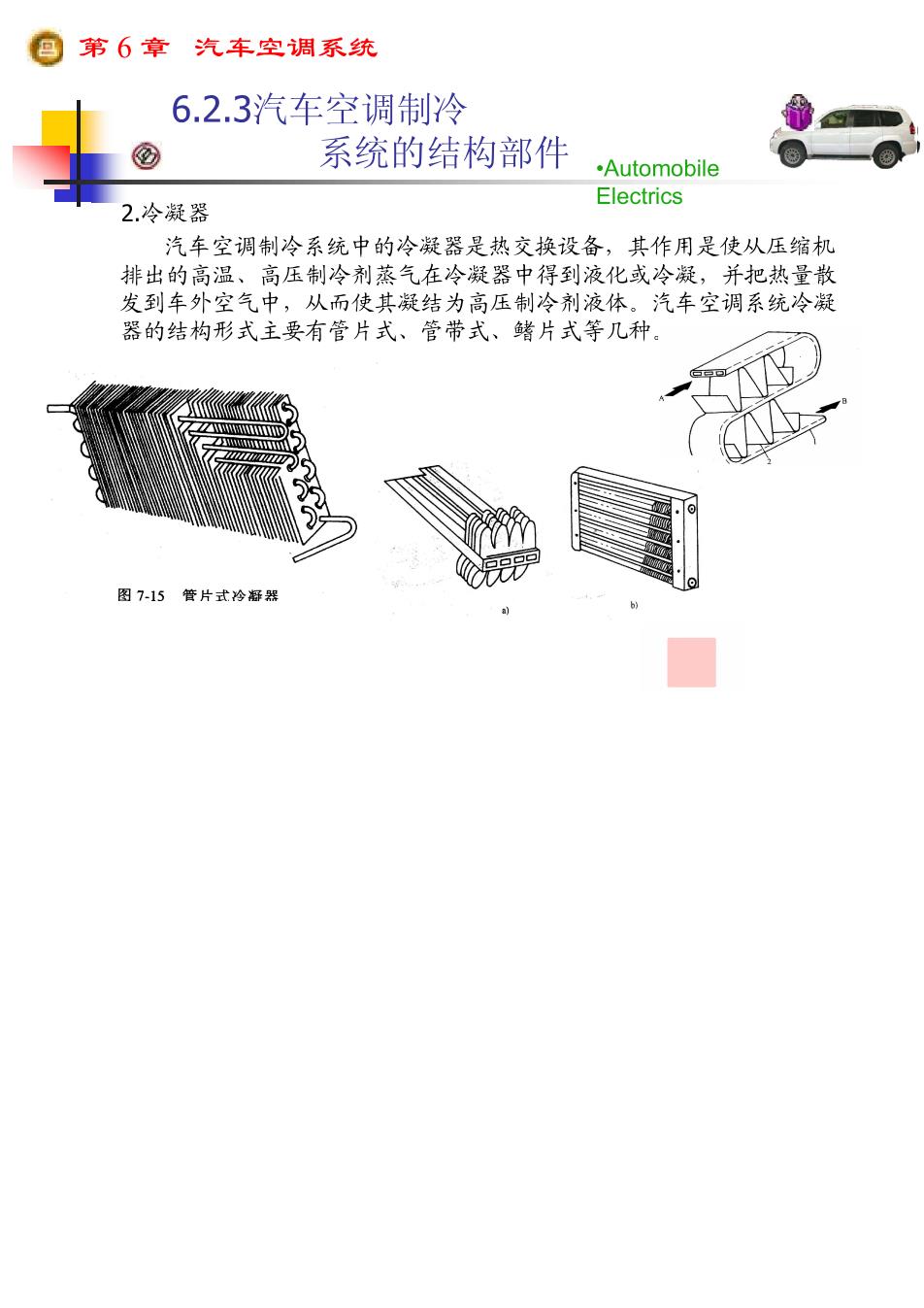

马第6章汽车空调系统6.2.3汽车空调制冷系统的结构部件AutomobileElectrics2.冷凝器汽车空调制冷系统中的冷凝器是热交换设备，其作用是使从压缩机排出的高温、高压制冷剂蒸气在冷凝器中得到液化或冷凝，并把热量散发到车外空气中，从而使其凝结为高压制冷剂液体。汽车空调系统冷凝器的结构形式主要有管片式、管带式、鳍片式等几种。图7-15管片式冷凝器
鸟第6章汽车空调系统6.2.3汽车空调制冷?系统的结构部件AutomobileElectrics（1）管片式它是汽车空调中早期采用的一种冷凝器，制造工艺简单，由铜质或铝质圆管套上散热片组成。片与管组装后，经胀管法处理，使散热片胀紧在散热管上。这种冷凝器散热效果较差。一般用在大中型客车的制冷装置上。（2）管带式它是由多孔扁管弯成蛇管形，并在其中安置散热带后焊接而成。管带式冷凝器的散热效果比管片式冷凝器好一些（一般高15%左右），但工艺复杂，焊接难度大，且材料要求高。一般用在小型汽车的制冷装置上。（3）鳍片式它是在扁平的多通管道表面直接锐出鳍片状散热片，然后装配成冷凝器。由于散热鳍片与管子为一个整体，因而不存在接触热阻，故散热性能好；另外，、片乏间无需复杂的焊接工艺，加工性好，节省材料，而且抗振性也特别好。所以，是目前较先进的汽车空调冷凝器

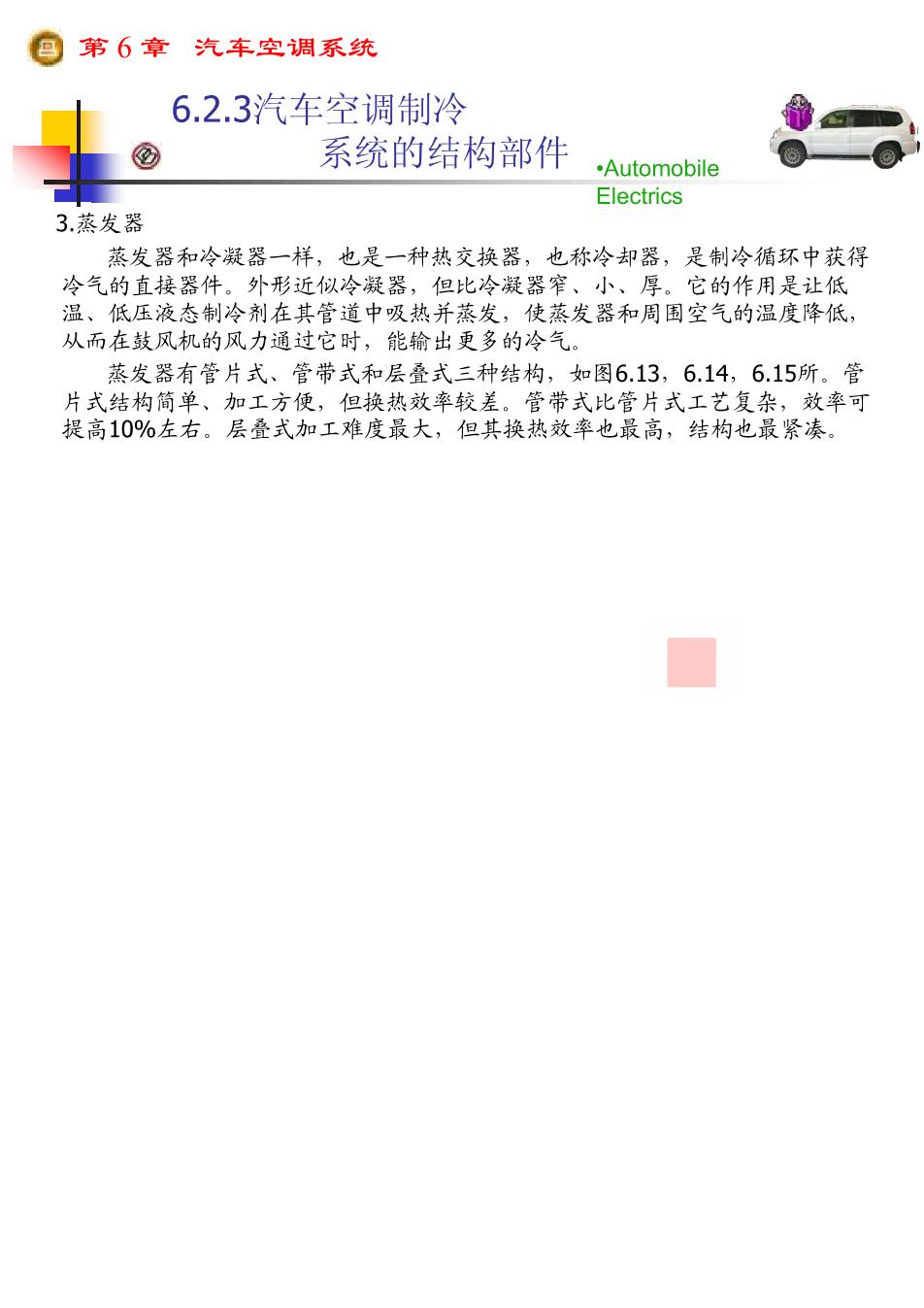

马第6章汽车空调系统6.2.3汽车空调制冷系统的结构部件?福-AutomobileElectrics3.蒸发器蒸发器和冷凝器一样，也是一种热交换器，也称冷却器，是制冷循环中获得冷气的直接器件。外形近似冷凝器，但比冷凝器窄、小、厚。它的作用是让低温、低压液态制冷剂在其管道中吸热并蒸发，使蒸发器和周围空气的温度降低，从而在鼓风机的风力通过它时，能输出更多的冷气。蒸发器有管片式、管带式和层叠式三种结构，如图6.13，6.14，6.15所。管片式结构简单、加工方便，但换热效率较差。管带式比管片式工艺复杂，效率可提高10%左右。层叠式加工难度最大，但其换热效率也最高，结构也最紧凑

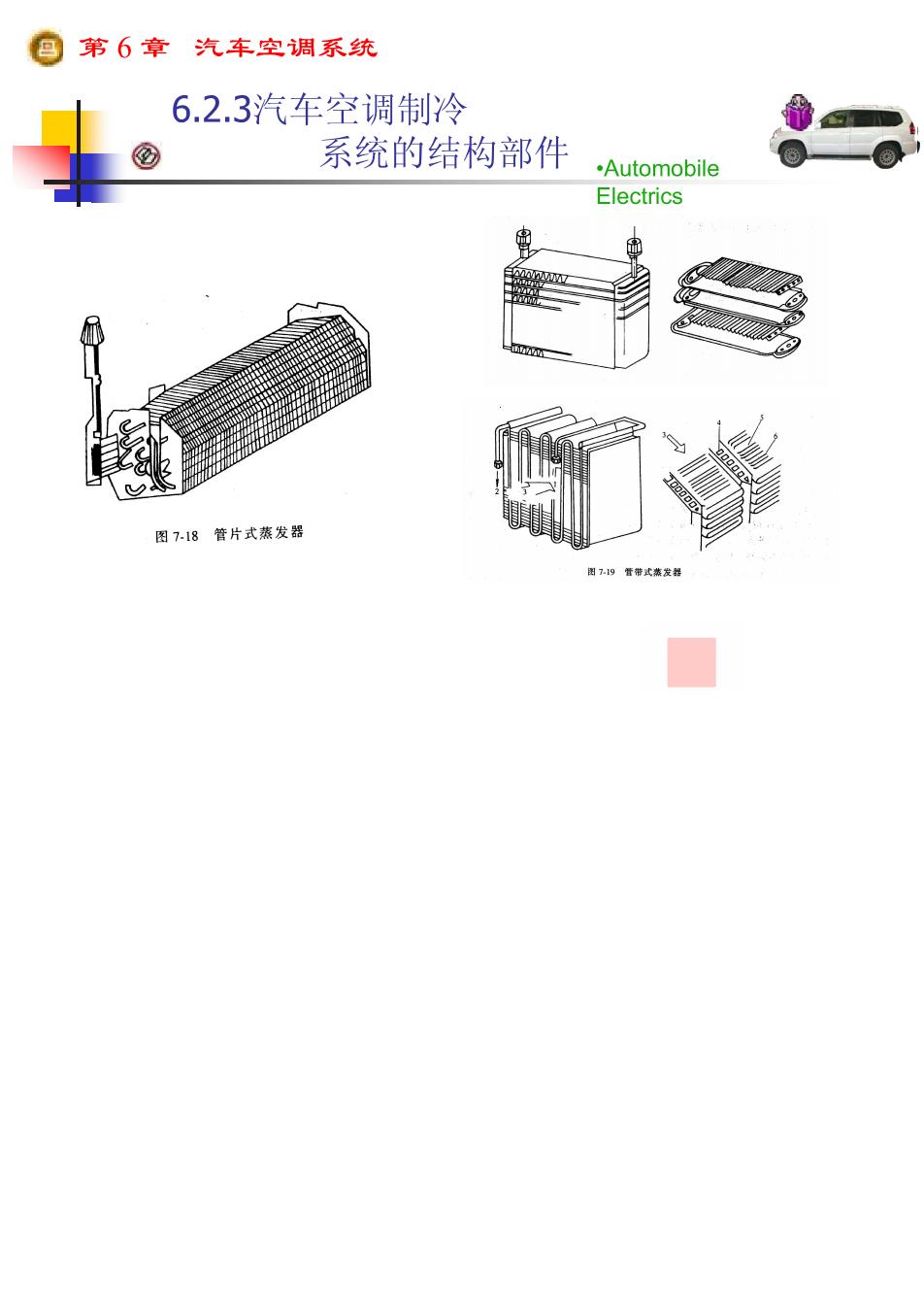

包第6章汽车空调系统6.2.3汽车空调制冷中?系统的结构部件RAutomobileElectrics图7.18管片式蒸发器
