医学影像电子学公公公心可网网 3.画逻辑图 Z=RYG+RY+RG+YG

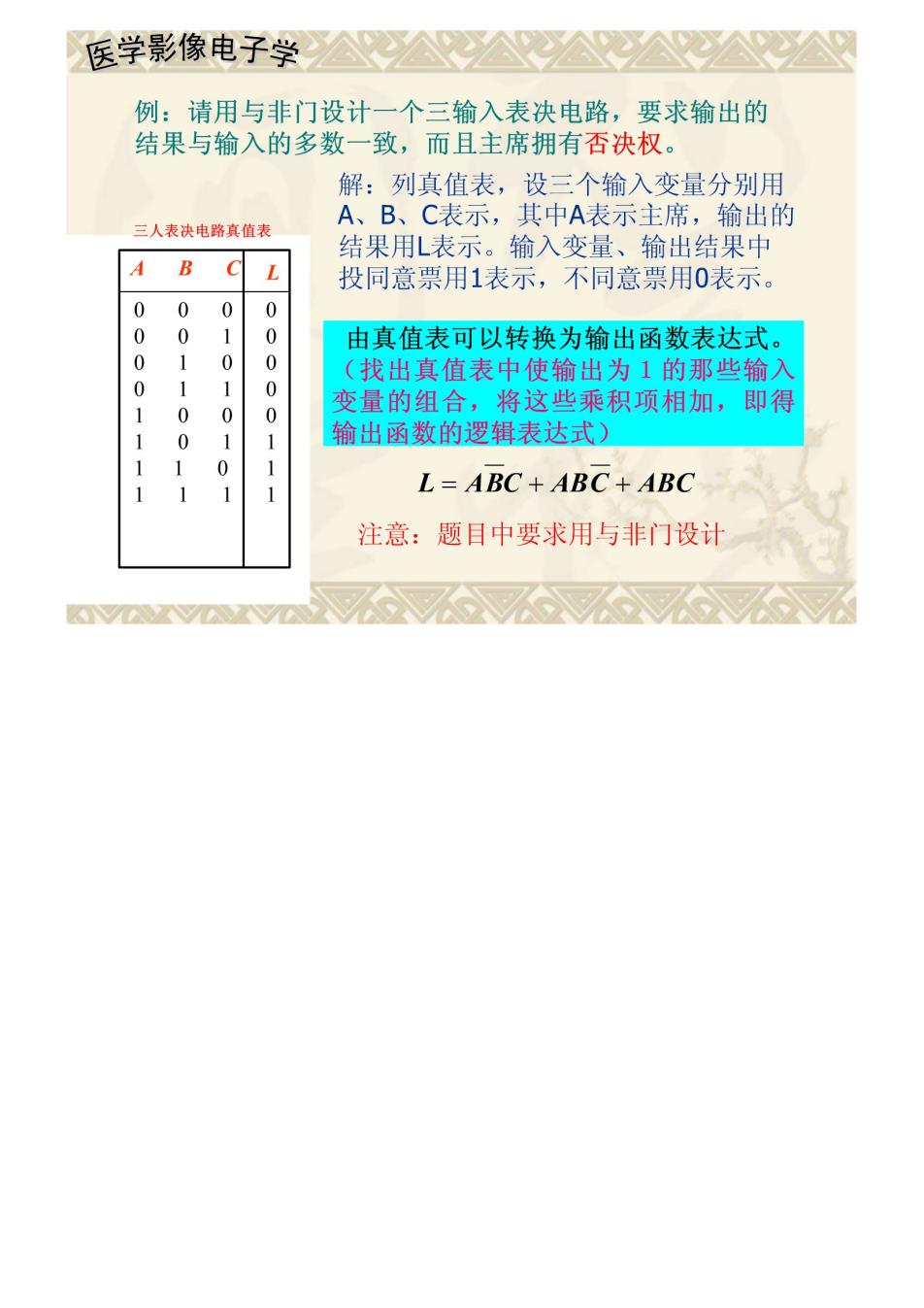

医学影像电子学△△△△△△ 例：请用与非门设计一个三输入表决电路，要求输出的 结果与输入的多数一致，而且主席拥有否决权。 解：列真值表，设三个输入变量分别用 三人表决电路真值表 A、B、C表示，其中A表示主席，输出的 结果用L表示。输入变量、输出结果中 A B C L 投同意票用1表示，不同意票用0表示。 000 0 001 0 由真值表可以转换为输出函数表达式。 1 0 (找出真值表中使输出为1的那些输入 0 1 0 0 0 变量的组合，将这些乘积项相加，即得 0 输出函数的逻辑表达式) 11 0 1 11 L=ABC+ABC+ABC 注意：题目中要求用与非门设计

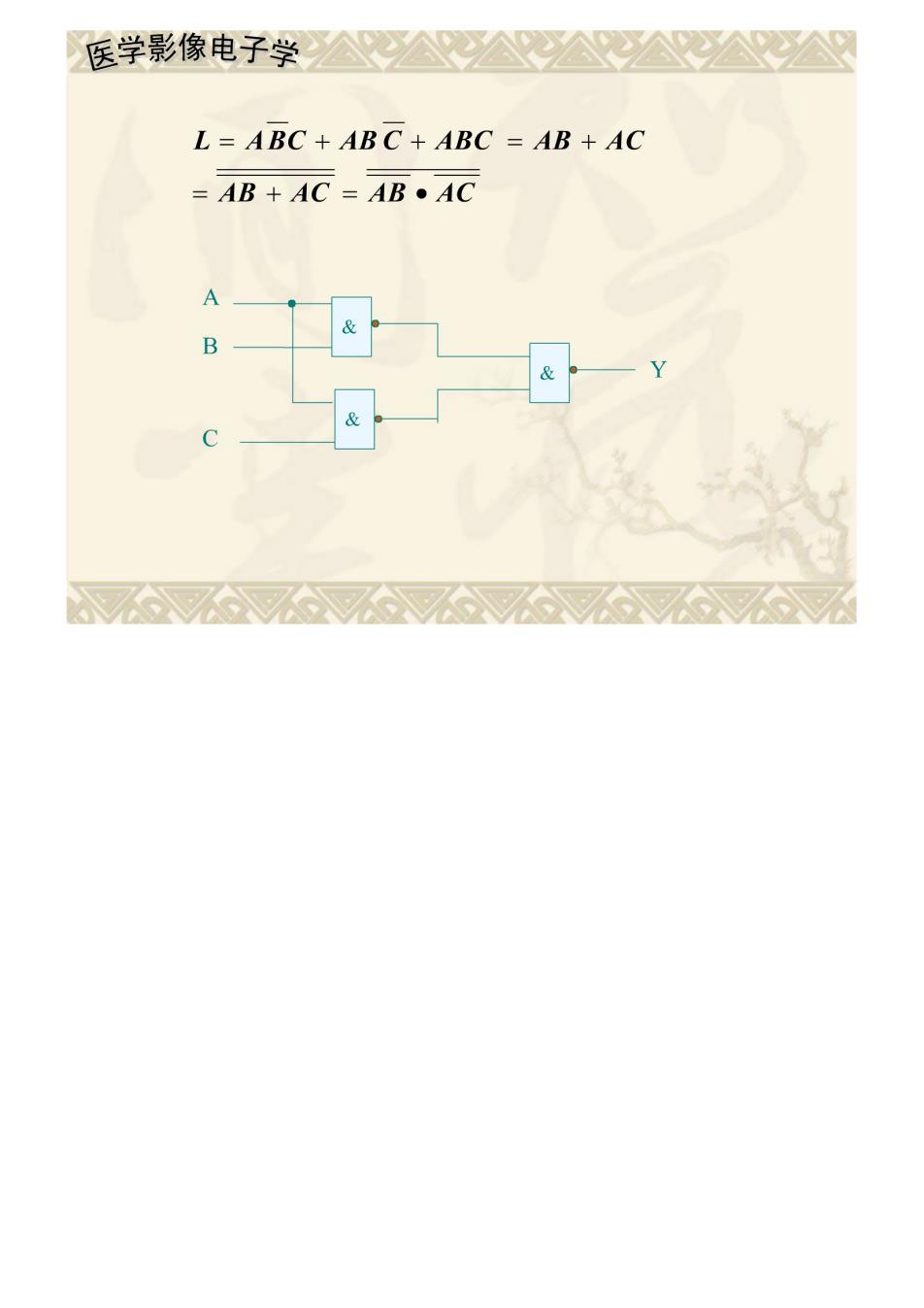

医学影像电子学公公公公 L=ABC+ABC+ABC AB+AC =AB+AC=AB·AC

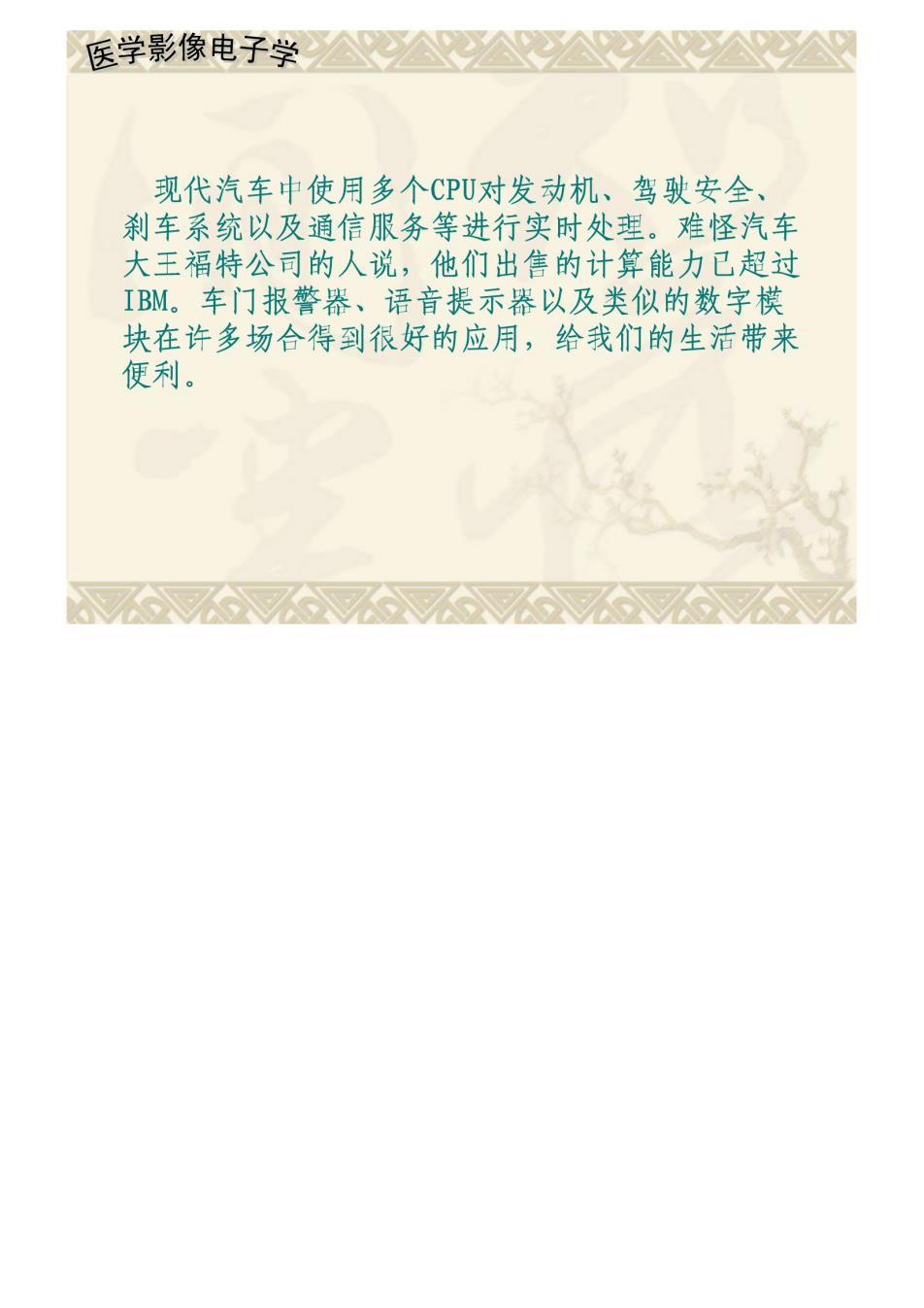

医学影像电子学公△公公 现代汽车中使用多个CPU对发动机、驾驶安全、 刹车系统以及通信服务等进行实时处理。难怪汽车 大王福特公司的人说，他们出售的计算能力已起过 IBM。车门报警器、语音提示卷以及类似的数字模 块在许多场合得到很好的应用，给我们的生活带来 便利

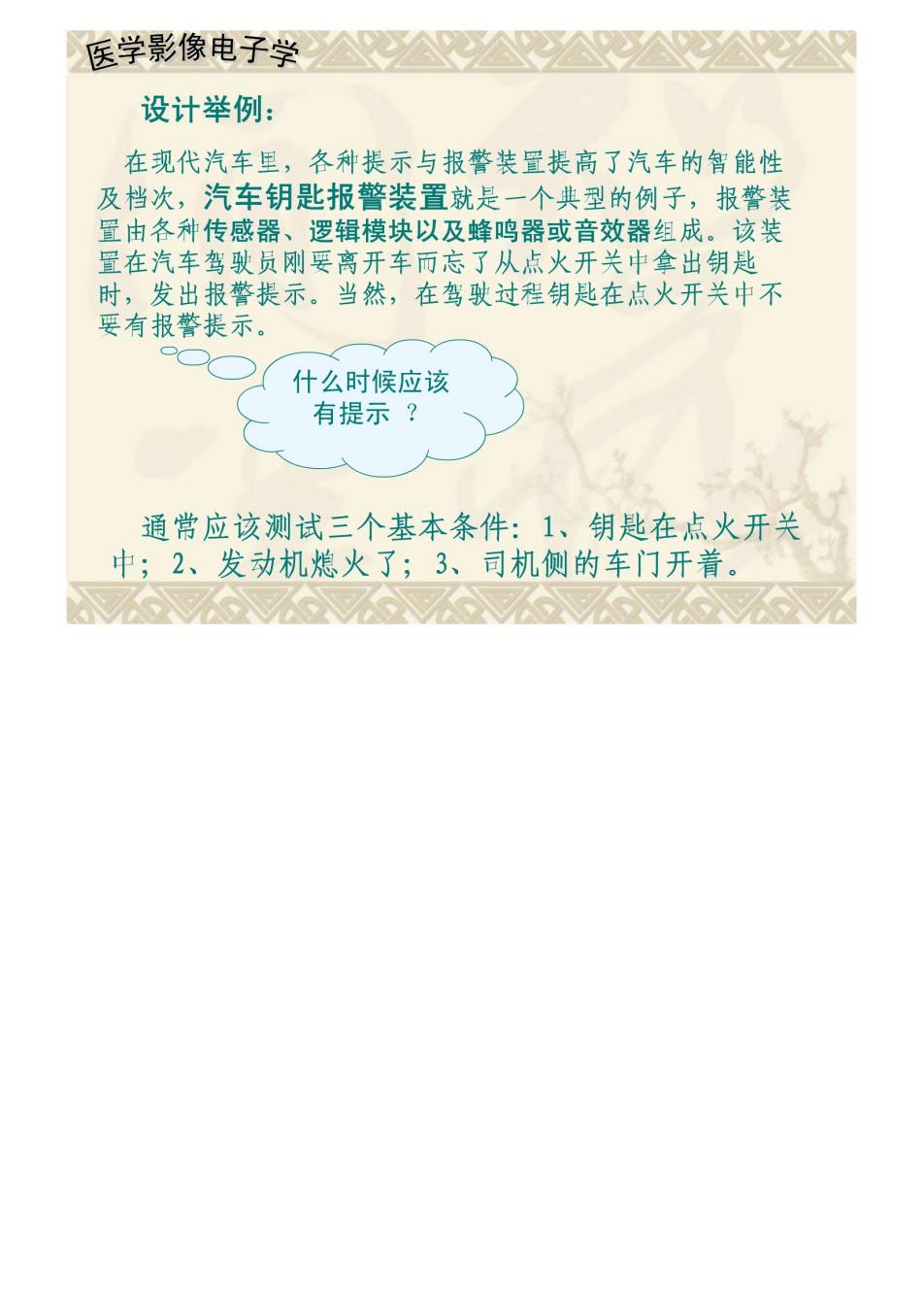

医学影像电子学公公公公公公公 设计举例： 在现代汽车里，各种提示与报警装置提高了汽车的售能性 及档次，汽车钥匙报警装置就是一个典型的例子，报警装 置由各种传感器、逻辑模块以及蜂鸣器或音效器组成。该装 置在汽车驾驶员刚要离开车而忘了从点火开关中拿出钥匙 时，发出报警提示。当然，在驾驶过程钥匙在点火开关中不 要有报警提示。 什么时候应该 有提示？ 通常应该测试三个基本条件：1、钥匙在点火开关 中；2、发动机熄火了；3、司机侧的车门开着
