医学影像电子学公公回四四回 12.1.2组合电路的基本设计方法 一、设计步骤 逻辑抽象一列真值表→ 写表达式 化简或变换 ◆画逻辑图 逻辑抽象： 1.根据因果关系确定输入、输出变量 2.状态赋值一用0和1表示信号的不同状态 3.根据功能要求列出真值表 化简或变换： 根据所用元器件（分立元件或集成芯片）的情况将 函数式进行化简或变换。 要求：电路用最少的逻辑门（集成块）、最少的输入端数
医学影像电子学公公公公口四四网 二、设计举例 [例3.1.2]设计一个表决电路，要求输出信号的电 平与三个输入信号中的多数电平一致。 [解]1.逻辑抽象 (1)设定变量： 输入A、B、C,输出Y (2)状态赋值： A、B、C=0表示输入信号为低电平 A、B、C=1表示输入信号为高电平 Y=0表示输入信号中多数为低电平 Y=1表示输入信号中多数为高电平
医学影像电子学△△△回四四回 2.列真值表 3.写输出表达式并化简 A B C Y=ABC+ABC+ABC+ABC 0 BC+ABC+ABC BC+AC+AB 最简与或式→最简与非与非式 Y=BC+AC+AB BC.AC.AB
医学影像电子学公公公公心可四四网 4.画逻辑图一用与门和或门实现Y=BC+AC+AB 一用与非门实现Y=BC·AC·AB & AB &

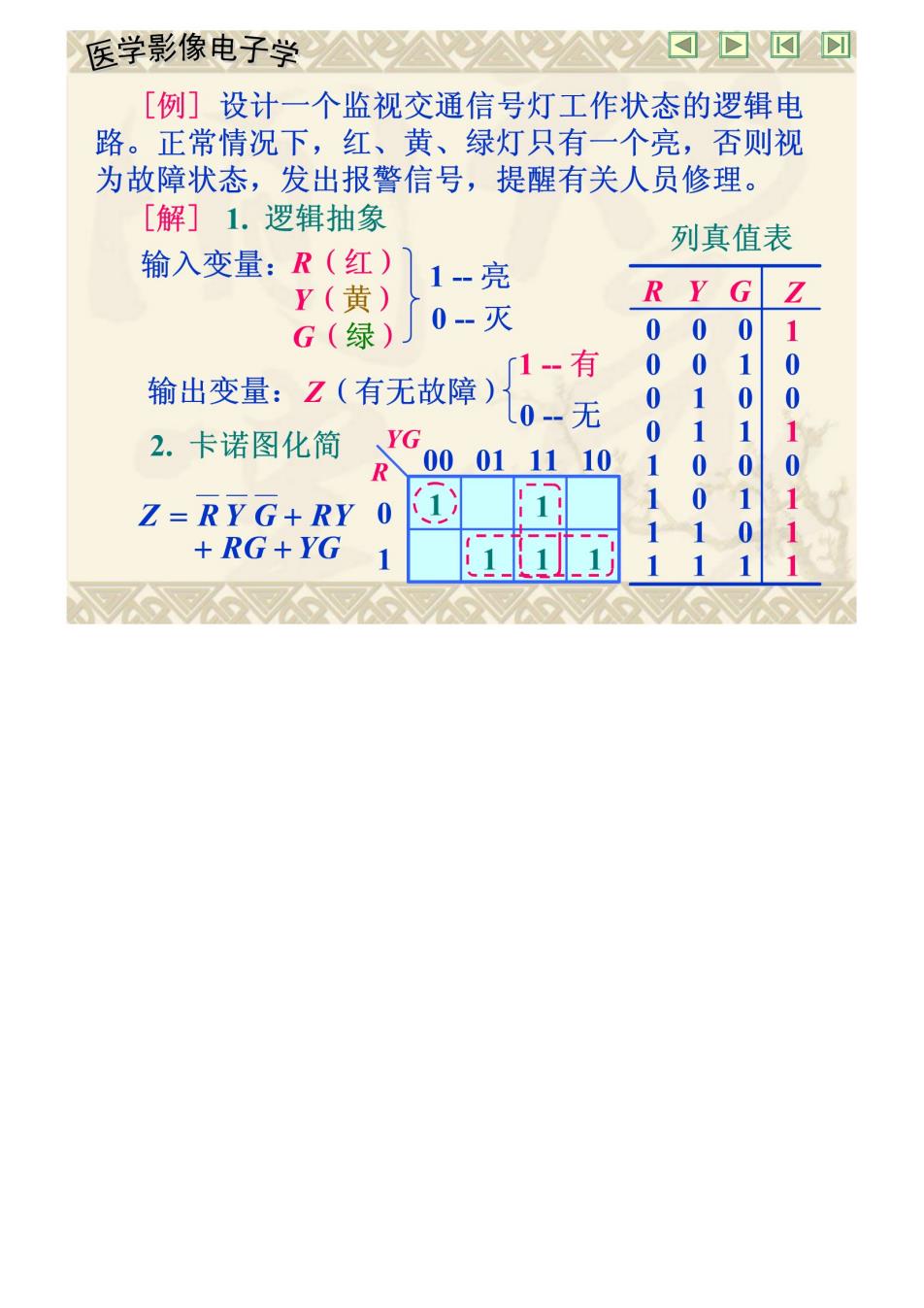

医学影像电子学△△△口四四回 [例]设计一个监视交通信号灯工作状态的逻辑电 路。正常情况下，红、黄、绿灯只有一个亮，否则视 为故障状态，发出报警信号，提醒有关人员修理。 [解]1.逻辑抽象 输入变量：R(红)1-亮 列真值表 Y(黄)冫 RYGZ G(绿)J0-灭 000 1-有 001 0 输出变量：Z(有无故障) 01 (0-无 0 2.卡诺图化简 YG 01 00.011110 Z=RYG+RY 0 +RG+YG
