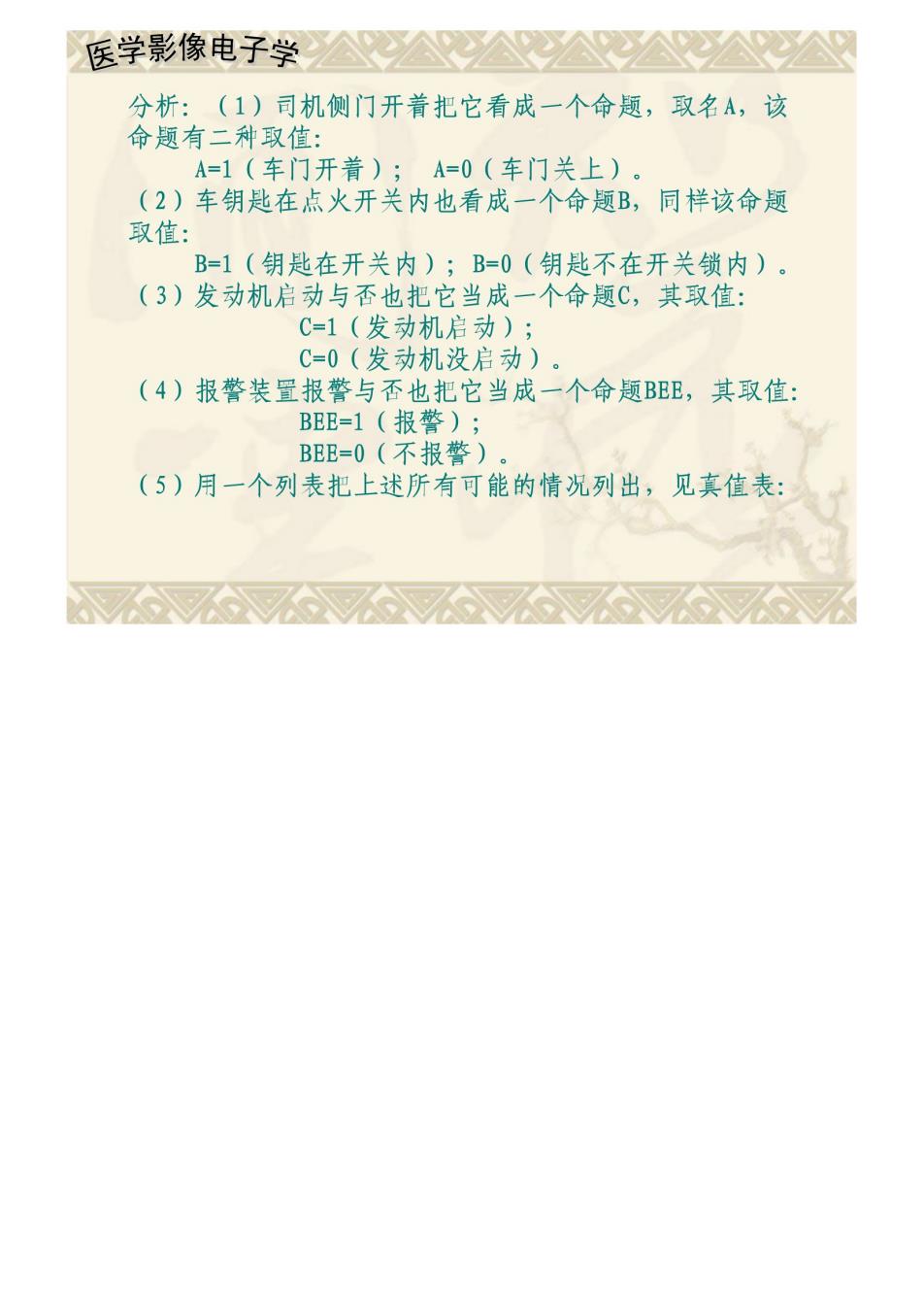

医学影像电子学公△△△ 分析：(1)司机侧门开着把它看成一个命题，取名A,该 命题有二种取值： A=1（车门开着)；A=0(车门关上)。 (2)车钥匙在点火开关内也看成一个命题B,同样该命题 取值： B=1(钥匙在开关内)；B=0(钥匙不在开关锁内)。 (3)发动机启动与否也把它当成一个命题C,其取值： C=1(发动机启动)； C=0(发动机没启动) (4)报警装置报警与否也把它当成一个命题BEB,其取值： BEE=1(报警)； BEE=0(不报警)。 (5)月一个列表把上述所有可能的情况列出，见其值表：% ☑☑

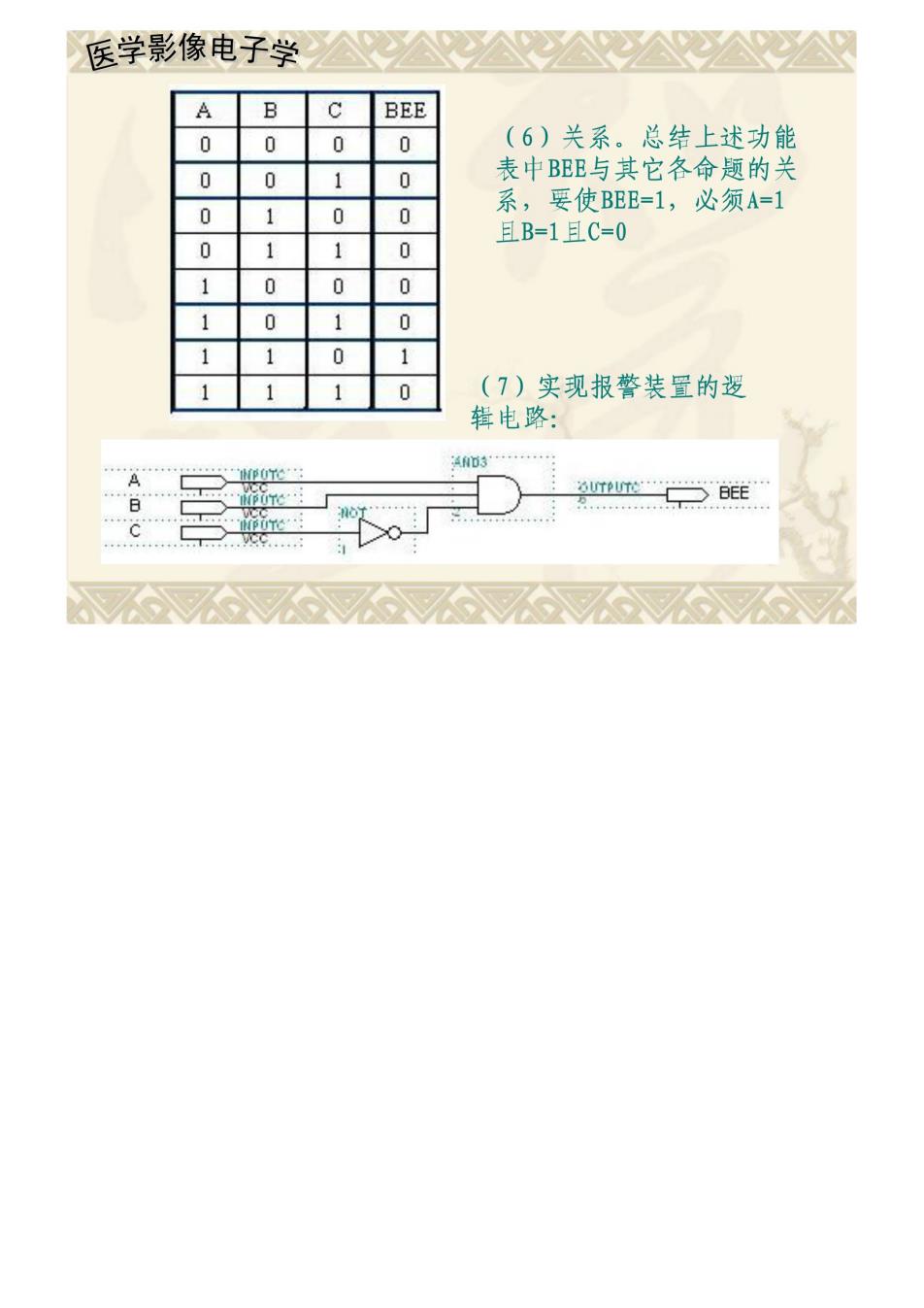

医学影像电子学公公公公公 B BEE 0 (6)关系。总结上述功能 0 表中BEE与其它各命题的关 0 系，要使BEB=1,必须A=1 0 且B=1且C=0 0 0 0 0 (7)实现报警装置的逻 辑电路：

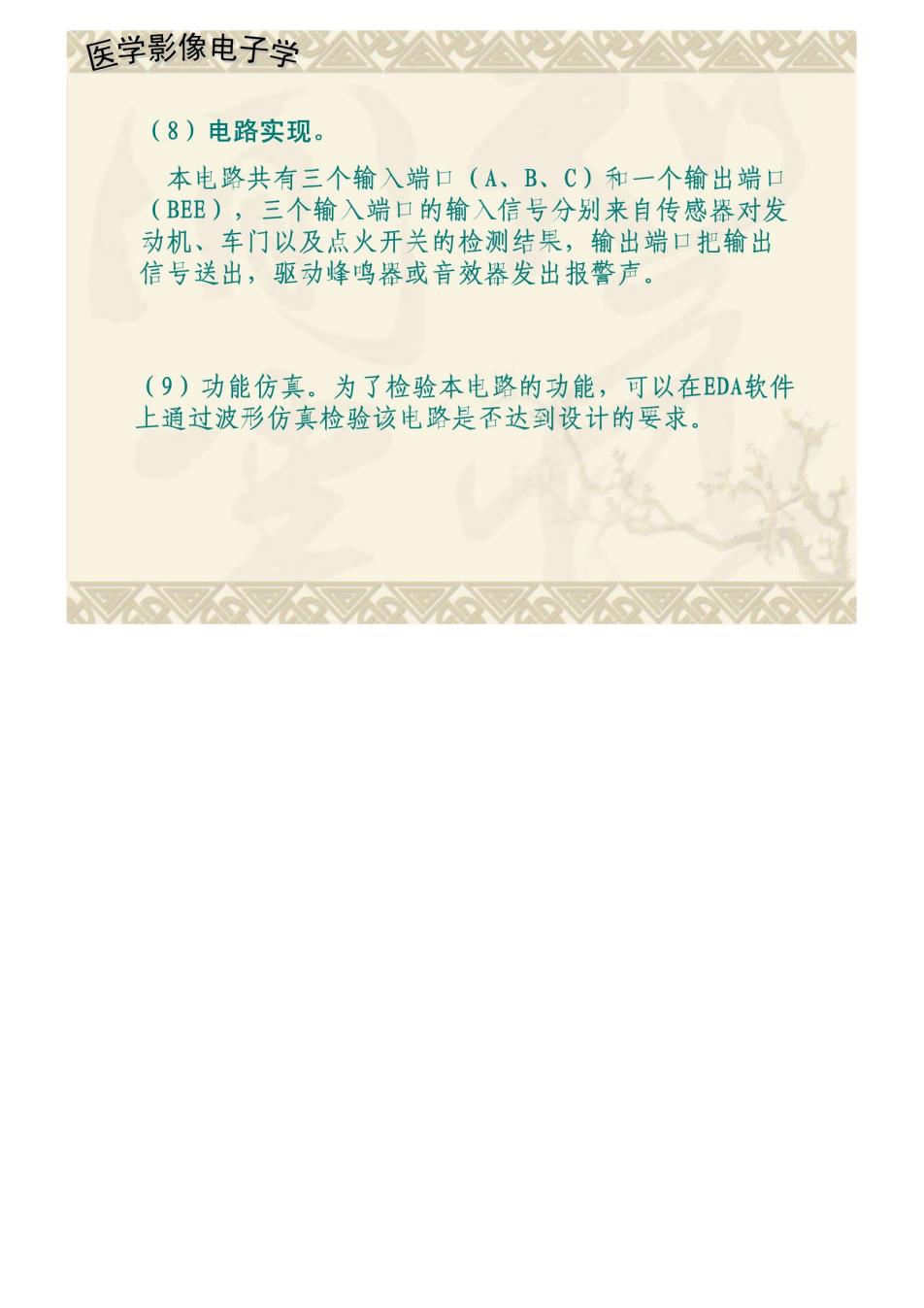

医学影像电子学公公公 (8)电路实现。 本电路共有三个输入端口(A、B、C)和一个输出端口 (BEE),三个输入端口的输入信号分别来自传感器对发 动机、车门以及点火开关的检测结果，输出端口把输出 信号送出，驱动蜂鸣器或音效器发出报警声。 (9)功能仿真。为了检验本电路的功能，可以在EDA软件 上通过波形仿真检验该电路是否达到设计的要求

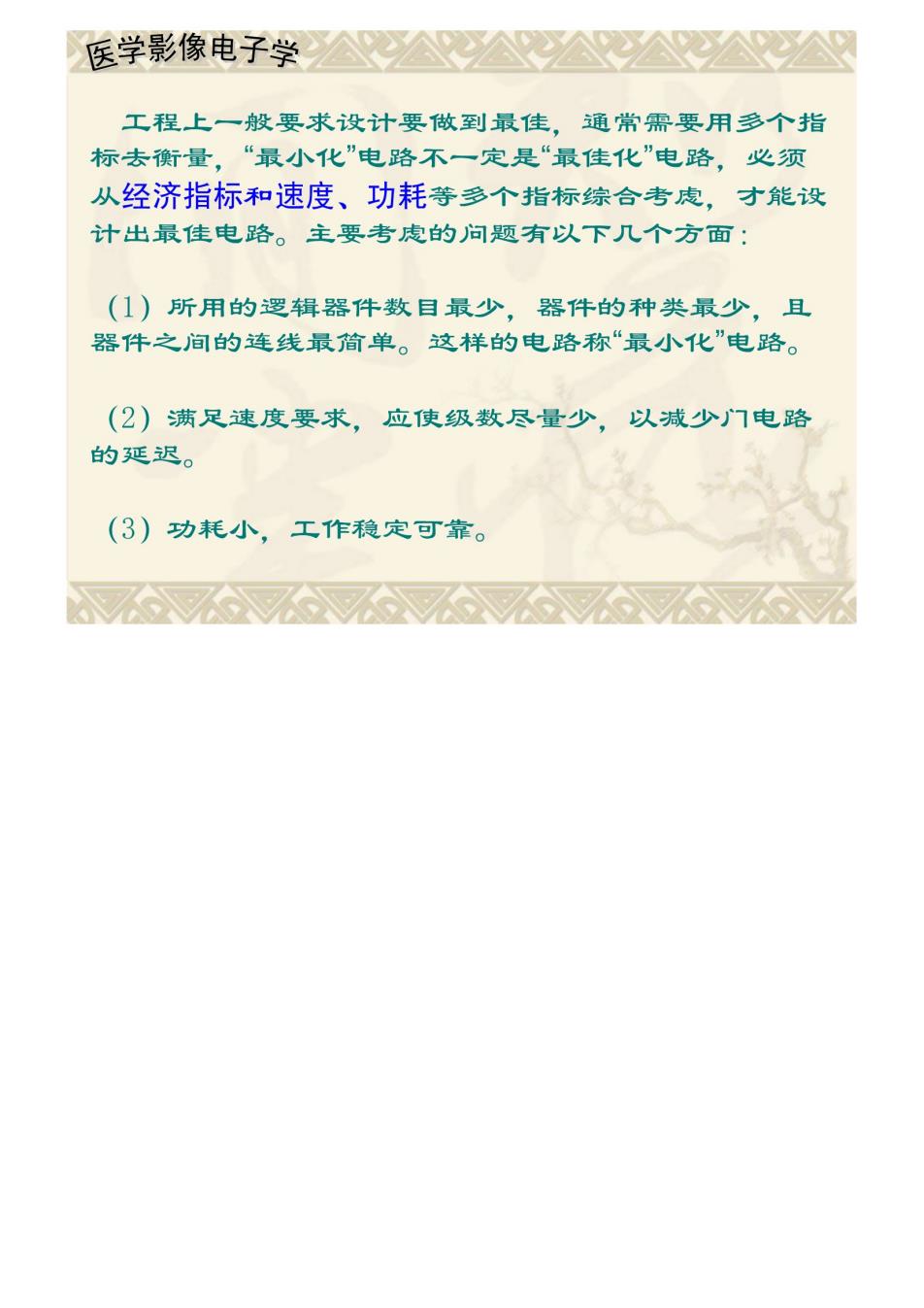

医学影像电子学公公公公公公 工程上一般要求设计要做到最佳，通常需要用多个指 标去衡衡量，“最小化”电路不一定是“最佳化”电路，必须 从经济指标和速度、功耗等多个指标综合考虑，才能设 计出最佳电路。主要考虑的问题有以下几个方面： (1)所用的逻辑器件数目最少，器件的种类最少，且 器件之间的连线最简单。这样的电路称“最小化”电路。 (2)满足速度要求，应使级数尽量少，以减少门电路 的延迟。 (3)功耗小，工作稳定可靠

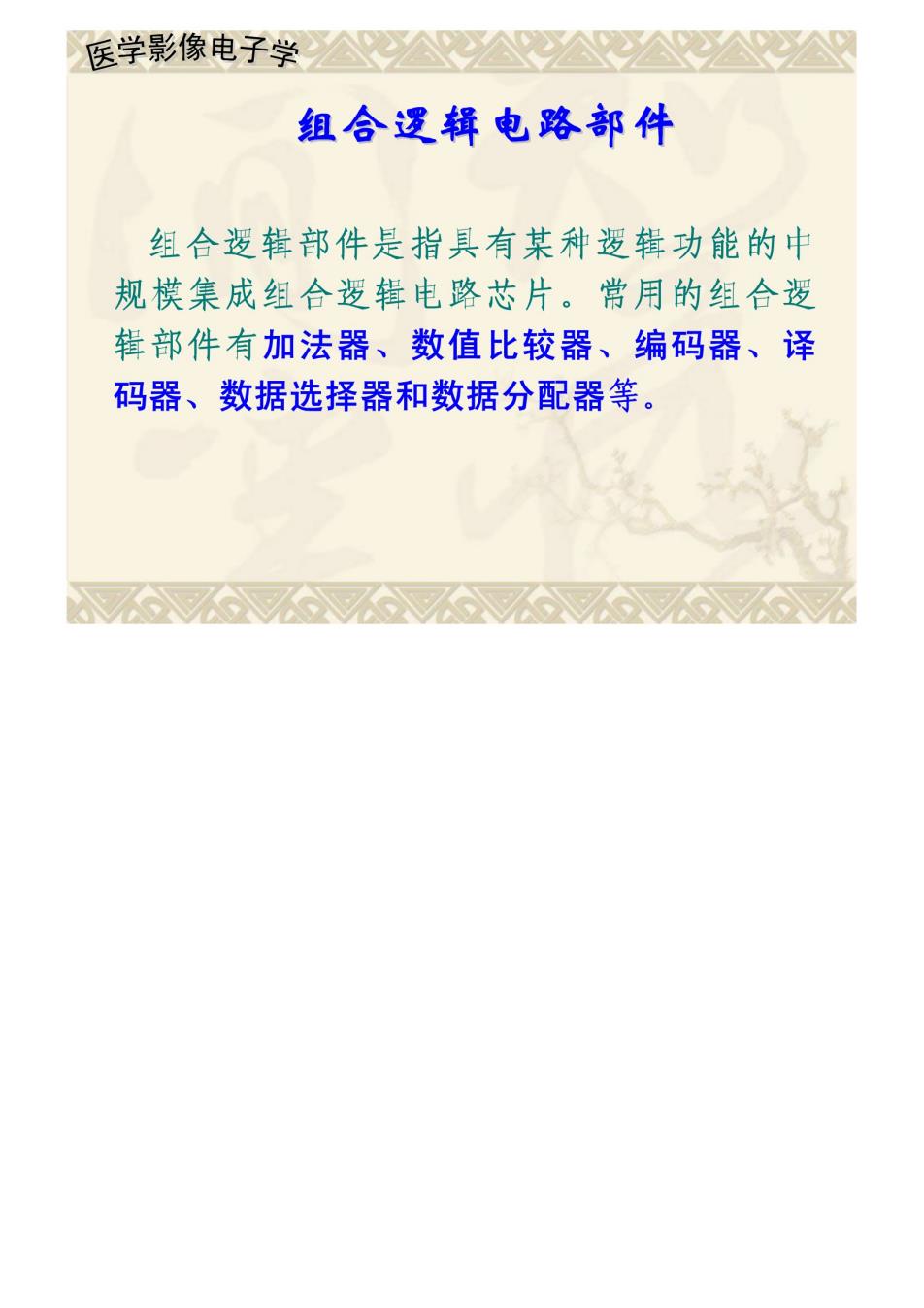

医学影像电子学公公公 组合逻辑电路部件 组合逻辑部件是指具有某种逻辑功能的中 规模集成组合逻辑电路芯片。常用的组合逻 辑部件有加法器、数值比较器、编码器、译 码器、数据选择器和数据分配器等
