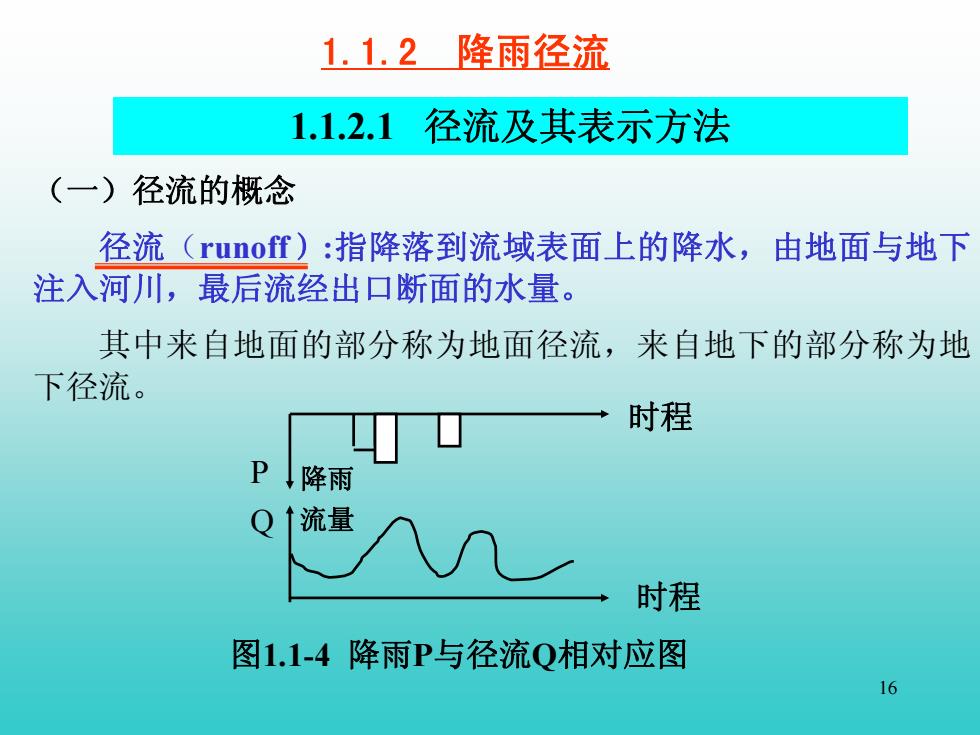

1.1.2降雨径流 1.1.2.1径流及其表示方法 (一)径流的概念 径流(runoff):指降落到流域表面上的降水，由地面与地下 注入河川，最后流经出口断面的水量。 其中来自地面的部分称为地面径流，来自地下的部分称为地 下径流。 时程 P降雨 Q↑流量 时程 图1.1-4降雨P与径流Q相对应图 16
16 （一）径流的概念 径流（runoff）:指降落到流域表面上的降水，由地面与地下 注入河川，最后流经出口断面的水量。 其中来自地面的部分称为地面径流，来自地下的部分称为地 下径流。 1.1.2 降雨径流 1.1.2.1 径流及其表示方法 P Q 时程 时程 降雨 流量 图1.1-4 降雨P与径流Q相对应图

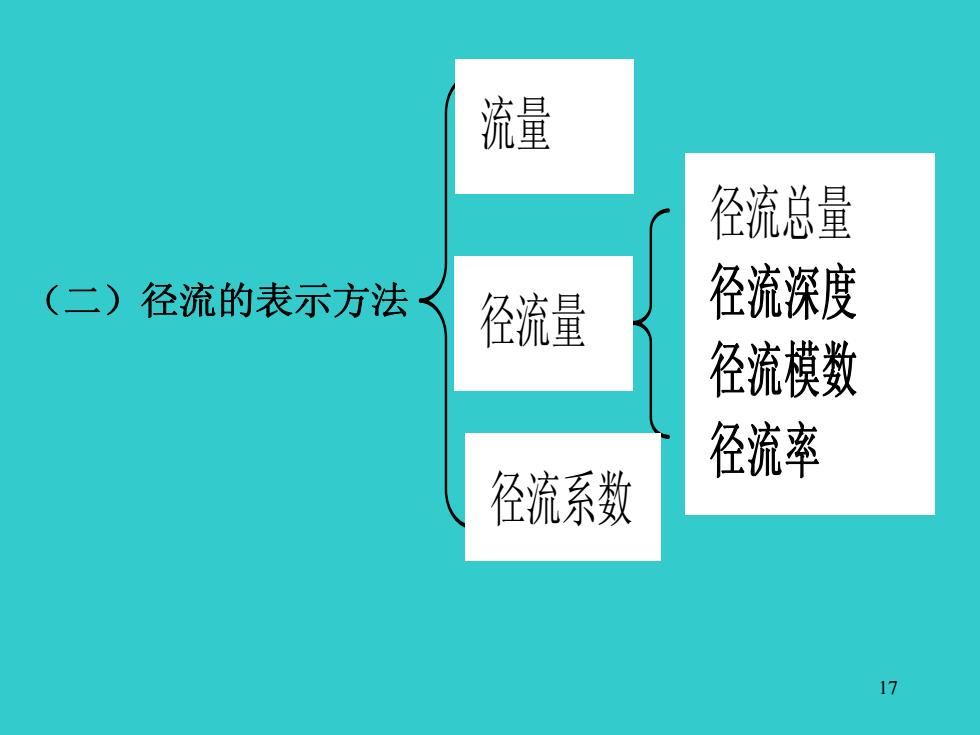

流量 径流总量 (二)径流的表示方法〈 径流量 径流深度 径流模数 径流率 径流系数 17
17 （二）径流的表示方法 径流总量 径流深度 径流模数 径流率 流量 径流量 径流系数

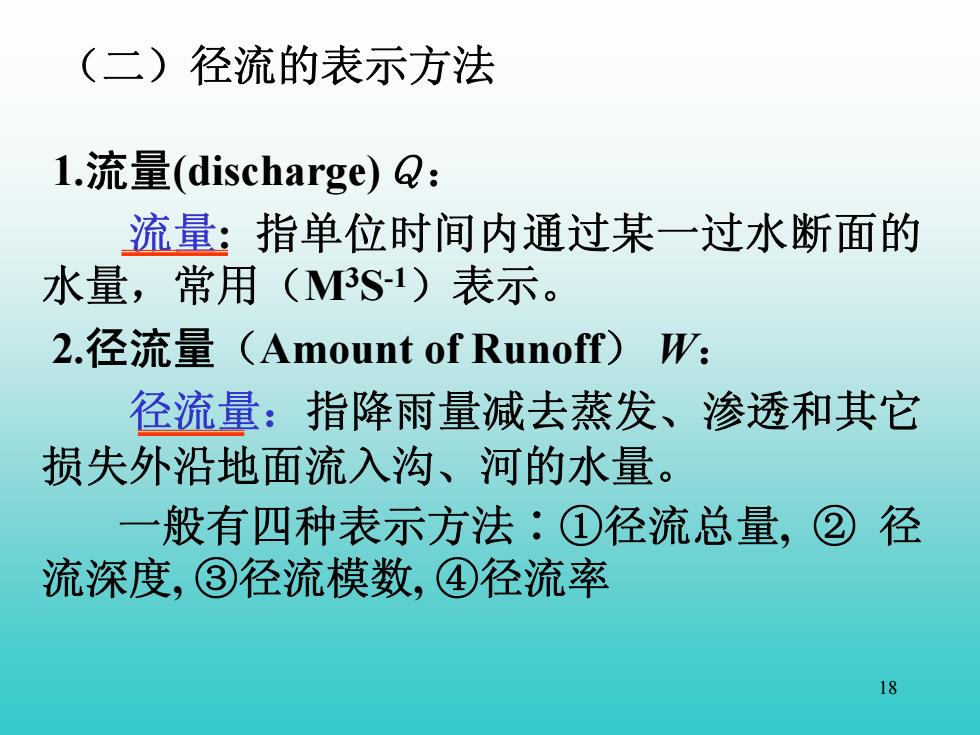

(二)径流的表示方法 1.流量(discharge)Q: 流量：指单位时间内通过某一过水断面的 水量，常用(MS1)表示。 2.径流量(Amount of Runoff) W: 径流量：指降雨量减去蒸发、渗透和其它 损失外沿地面流入沟、河的水量。 般有四种表示方法：①径流总量，②径 流深度，③径流模数，④径流率 18
18 （二）径流的表示方法 1.流量(discharge) Ｑ ： 流量: 指单位时间内通过某一过水断面的 水量，常用（ M 3 S-1）表示。 2.径流量 （Amount of Runoff ） W ： 径流量：指降雨量减去蒸发、渗透和其它 损失外沿地面流入沟、河的水量。 一般有四种表示方法∶①径流总量, ② 径 流深度, ③径流模数, ④径流率
①径流总量(total runoff): 指某一产流时段通过某一过水断面的径流体积。单位是m或万 。也即表示在特定时段内通过河流某一断面的总水量，可由流 量过程线求出。 WT=O T (1.1-4) Q为T时段内平均流量；T为时段长。 ②径流深度R: 指单位时段T内，流域产生的径流总量W平铺在整个流域面积 F上求得的水层深度。单位是mm。 R=W/F (1.1-5) ③径流模数(runoff modulus)M: 时段径流总量与相应集水面积的比值。或时段内（一般为年）单 位集水面积所产生的平均流量。单位是mkm2。 M=O/F (1.1-6) ④径流率： 指单位面积、单位时间的径流量。单位是m3skm2或1/s1亩
19 ①径流总量(total runoff )： 指某一产流时段通过某一过水断面的径流体积。单位是m3或万 m3。也即表示在特定时段内通过河流某一断面的总水量，可由流 量过程线求出。 WT = QTT (1.1-4) QT为T时段内平均流量；T为时段长。 ②径流深度 R： 指单位时段T内，流域产生的径流总量W平铺在整个流域面积 F上求得的水层深度。单位是mm。 R = W / F (1.1-5) ③径流模数（runoff modulus）M： 时段径流总量与相应集水面积的比值。或时段内(一般为年)单 位集水面积所产生的平均流量。单位是m3km-2。 M = Q / F (1.1-6) ④径流率： 指单位面积、单位时间的径流量。单位是m3s -1km -2或l/s -1亩- 1
3.径流系数(Runoff Coefficient)K: 同一地区同一时间内的径流深度（用R表示） 与降雨深度（用P表示）之比的百分数即为径流系 数（用K表示）。 K=R/P×100(%) (P一降雨量) (1.1-7) ·径流系数有：多年平均径流系数、年径流系数、次 径流系数、洪峰径流系数等。 它表示流域内的降水量有多少流入河流经流域出口 断面流出，综合反映了流域的自然地理因素对降水 与径流的影响。 。 K值一般在0-1之间，若K趋近于1，说明降水大部分 转化成径流； 若趋近于0，则说明降水大部分消耗于蒸发。 20
20 3.径流系数 （Runoff Coefficient ） K： 同一地区同一时间内的径流深度（用 R 表示） 与降雨深度（用 P 表示）之比的百分数即为径流系 数（用 K表示）。 K ＝R/P ×100 （ % ） (P－降雨量) （1.1-7 ） • 径流系数有：多年平均径流系数、年径流系数、次 径流系数、洪峰径流系数等。 • 它表示流域内的降水量有多少流入河流经流域出口 断面流出，综合反映了流域的自然地理因素对降水 与径流的影响。 • K值一般在0-1之间，若 K趋近于 1，说明降水大部分 转化成径流； • 若 K趋近于 0，则说明降水大部分消耗于蒸发
