4、波形图与真值表之间的转换 真值表、 →波形图 例： 将ABC、Y的取值顺序按表中自 A BC 上而下的顺序排列(1用高电平代替、 0 0 0 0 0用低电平代替)，即得到波形图。 0 0 1 0 0 1 0 0 1 1 1 1 0 0 0 1 01 1 1 1 0 1 11 0
A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1 1 1 0 真值表 波形图 将ABC、Y的取值顺序按表中自 上而下的顺序排列（1用高电平代替、 0用低电平代替），即得到波形图。 例： 4、波形图与真值表之间的转换

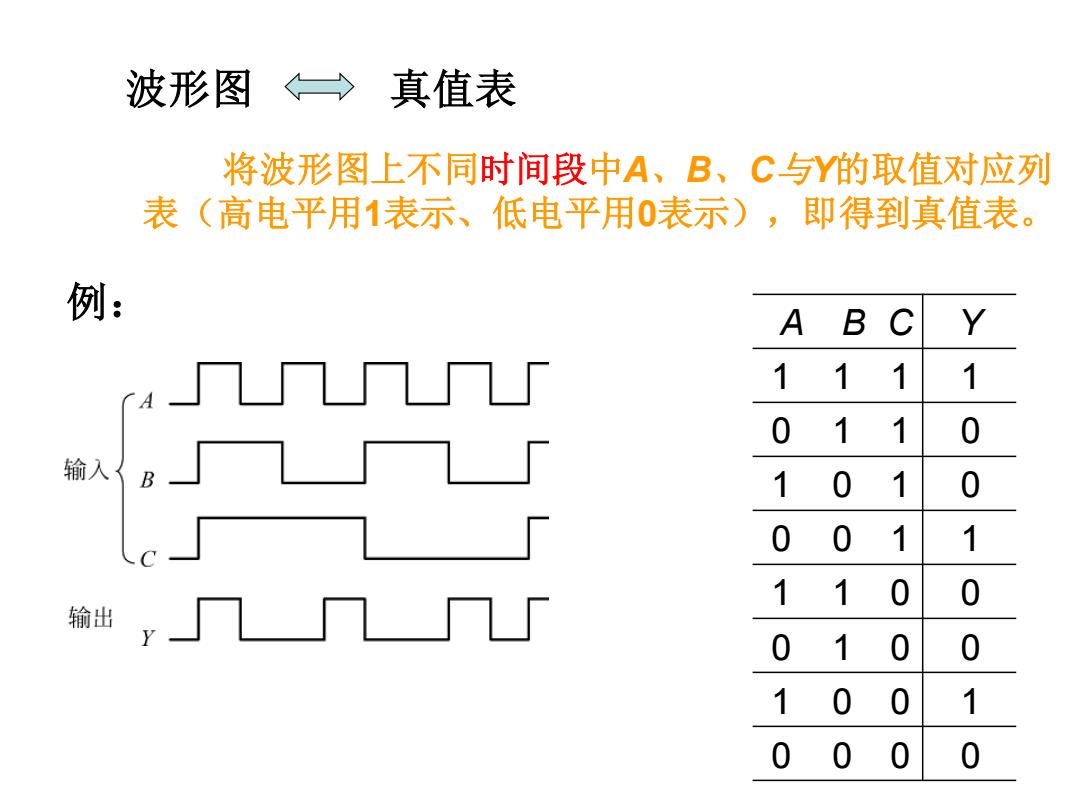

波形图 真值表 将波形图上不同时间段中A、B、C与Y的取值对应列 表（高电平用1表示、低电平用0表示），即得到真值表。 例： A BC 1 1 0 11 0 输入 1 01 0 0 0 1 1 1 0 0 输出 0 1 0 0 0 0 1 0 0 0 0
A B C Y 1 1 1 1 0 1 1 0 1 0 1 0 0 0 1 1 1 1 0 0 0 1 0 0 1 0 0 1 0 0 0 0 波形图 真值表 例： 将波形图上不同时间段中A、B、C与Y的取值对应列 表（高电平用1表示、低电平用0表示），即得到真值表
