门式脚手架搭设前，应进行施工设计。搭设时，门架垂直于墙面，其立杆离墙的净距一般不 大于150mm,门架的内外两侧均应设置交叉支撑，并沿高度两步一设（搭设高度小于或等 于45米)或每步一设（搭设高度大于45米）连续水平染架。在顶层门架的上部，连墙杆设 置层必须设置连续水平梁架。另外，在脚手架的转角处、端部及间断处的一个跨距范围内应 每步一设水平梁架。在脚手架底部门架的下端，应加设封口杆及内、外两侧的通长扫地杆。 当脚手架高度超过20m时，尚应在脚手架的外侧连续设置剪刀撑和纵向水平加固杆，纵向 水平加固杆一般设置在连墙杆所在层，每4步一道。为了保证脚手架的整体稳定，需在脚手 架和建筑物之间设置连墙件，一般其竖向间距不大于3步，水平间距不大于4跨。 图4-13 古击后拉 门型框架脚手架 1一门案：2一交又支探：3脾手板：4一连接棒：5一楼臂6一水平梁7一水平加固仔： 8一剪刀摆9一扫地杆：10一封口杆，11-能座，12一连编件，13一栏杆：4一扶于

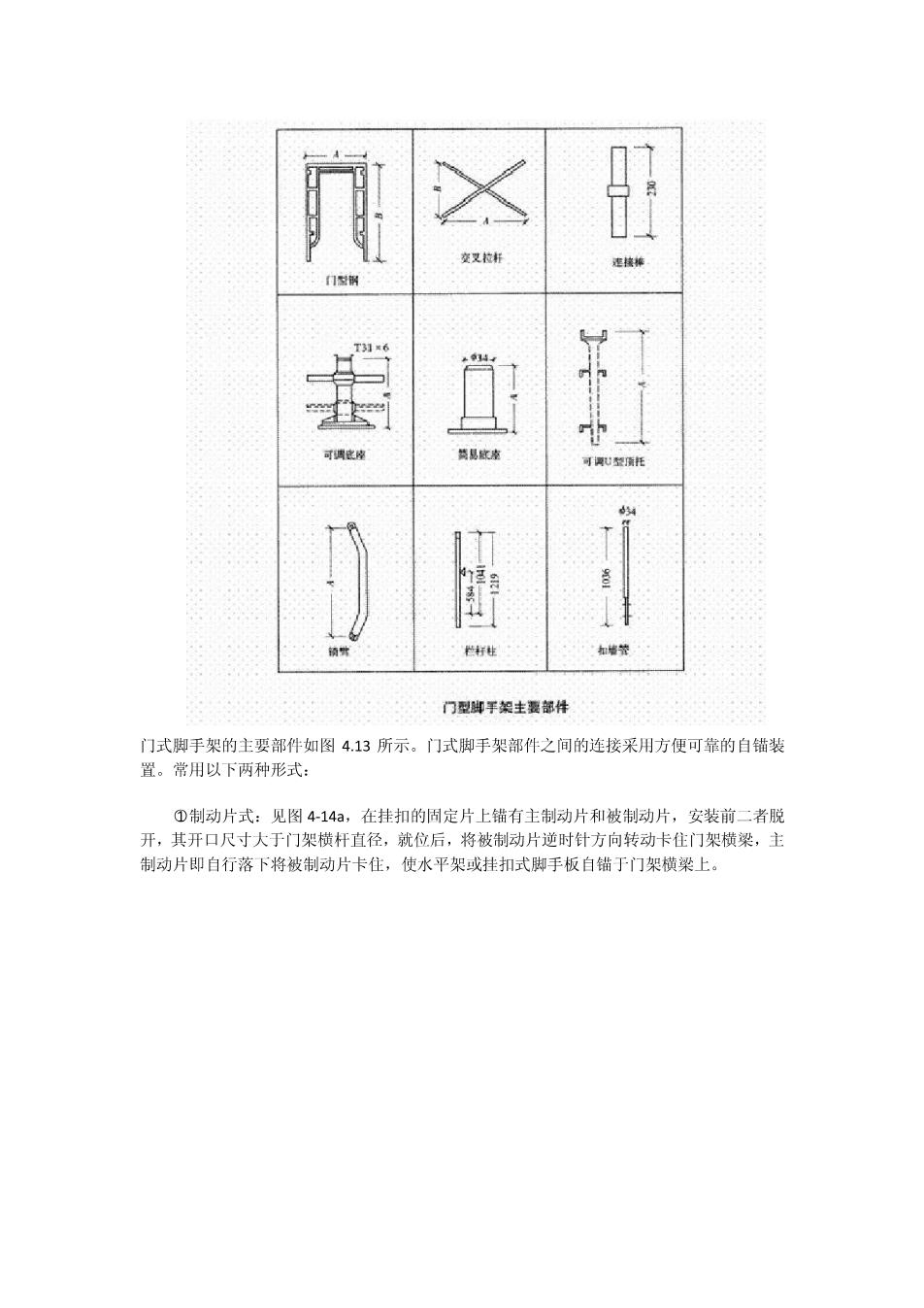

交义拉杆 走接棒 门世钢 道 可调定南 簧易定克 可U衡托 世杆柱 加墙管 门型脚手架主要部件 门式脚手架的主要部件如图413所示。门式脚手架部件之间的连接采用方便可靠的自锚装 置。常用以下两种形式： ①制动片式：见图4-14a,在挂扣的固定片上锚有主制动片和被制动片，安装前二者脱 开，其开口尺寸大于门架横杆直径，就位后，将被制动片逆时针方向转动卡往门架横梁，主 制动片即自行落下将被制动片卡住，使水平架或挂扣式脚手板自锚于门架横梁上
②偏重片式：见图4-14b,用于门架与交 叉支撑的连接。它是在门架立杆上焊一段端 头开槽的中12园钢，槽呈坡形，上口长20 m,下口长23mm,槽内设一偏重片，偏重片 用中10园钢制成，插入槽内的一端制成2m 厚并在其上开一椭圆形孔，另一端保持原直 径。安装交叉支撑前偏重片置于虚线位置， 交叉支撑套入中12园钢后，将偏重片稍向外 拉即自然 图4-15 图4-14 1000 50 900 _10×3 铁较链 2L40×3 40X3 14 800 图613 门型脚手架连接形式 图614 角钢折叠式里御手架 (瑞片式注犯)端震片式储扣 1-定片：2-主制动片：3-敲制瑞州 4-切藏钢偏重片5-磷自 旋转到实线位置，达到自锁。 (3)里脚手架 里脚手架是搭设在施工对象内部的脚手架。主要用于在楼层上砌墙和进行内部装修等施 工作业。由于建筑内部施工作业量大，平面分布十分复杂，要求里脚手架频繁搬移和装拆。 因此里脚手架必须轻便灵活，稳固可靠、搬移和装拆方便。常用的里脚手架有： (1)折叠式里脚手架 拆叠式里脚手架可用角钢、钢筋、钢管等材料焊接制作。如图4.15所示。其架设间距： 砌墙时宜为1.02.0m;内部装修时宜为2.22.5m。 (2)支柱式里脚手架
支柱式里脚手架如图4.16所示。由支柱和横杆组成支架，在横杆上铺设脚手板。其架 设间距：砌墙时宜为2.0m:内部装修时不超过2.5m。 里脚手架除了采用上述金属工具式脚手架外，还可以就地取材，用竹、木等制作“马凳” 作为脚手板的支架。 (4)其它形式的脚手架 图4.16支柱式里脚手架 4.6工程实践 案例 在建筑施工中，除了上述外脚手架和里脚手架，还有一些其它形式的脚手架，分别用于 不同的施工场合。根据作业的部位、工艺操作的性质和内容、工作量的大小等，采用不同型 式的脚手架。如在建筑外墙面上进行维修或局部装修时，可选用悬吊式脚手架或升降式脚手 架：在大跨度或大空间条件下某些建筑室内天棚下的作业，采用固定或可移动的组合构 架式脚手架（如门式脚手架）：利用脚手架做为建筑物钢筋混凝土横向结构（染、板）模板 系统的支撑时，在建筑内部搭设的满堂脚手架等。员 40 129 200 10c 00M 00 600 套管式支柱 承橘式钢管支柱 图4.16支柱式脚手架 (5)脚手架的安全

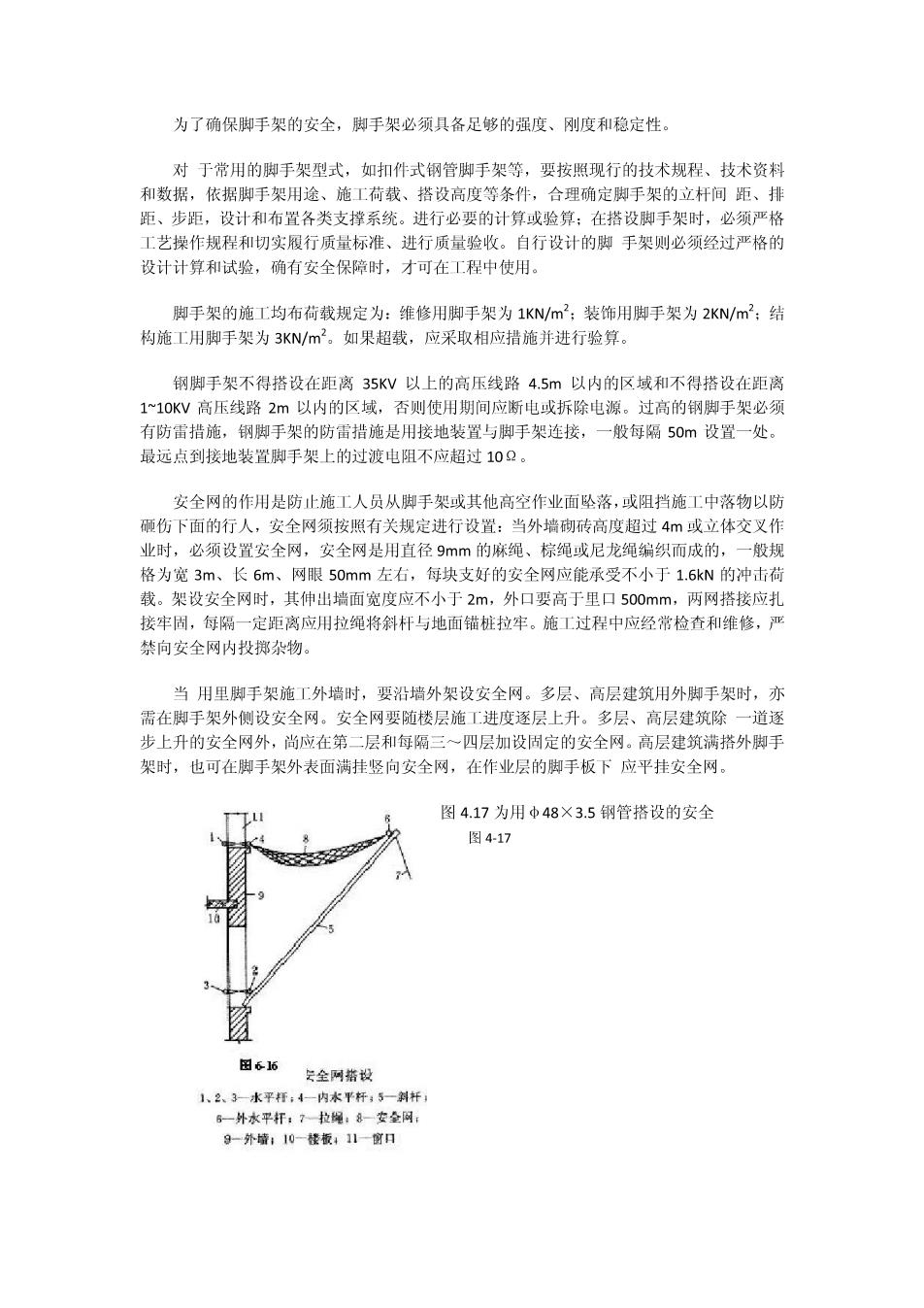

为了确保脚手架的安全，脚手架必须具备足够的强度、刚度和稳定性。 对于常用的脚手架型式，如扣件式钢管脚手架等，要按照现行的技术规程、技术资料 和数据，依据脚手架用途、施工荷载、搭设高度等条件，合理确定脚手架的立杆间距、排 距、步距，设计和布置各类支撑系统。进行必要的计算或验算：在搭设脚手架时，必须严格 工艺操作规程和切实履行质量标准、进行质量验收。自行设计的脚手架则必须经过严格的 设计计算和试验，确有安全保障时，才可在工程中使用。 脚手架的施工均布荷载规定为：维修用脚手架为1KN/m2;装饰用脚手架为2KN/m2;结 构施工用脚手架为3KN/m2。如果超载，应采取相应措施并进行验算。 钢脚手架不得搭设在距离35KV以上的高压线路4.5m以内的区域和不得搭设在距离 1~10KV高压线路2m以内的区域，否则使用期间应断电或拆除电源。过高的钢脚手架必须 有防雷措施，钢脚手架的防雷措施是用接地装置与脚手架连接，一般每隔50m设置一处。 最远点到接地装置脚手架上的过渡电阻不应超过102。 安全网的作用是防止施工人员从脚手架或其他高空作业面坠落，或阻挡施工中落物以防 砸伤下面的行人，安全网须按照有关规定进行设置：当外墙砌砖高度超过4或立体交叉作 业时，必须设置安全网，安全网是用直径9mm的麻绳、棕绳或尼龙绳编织而成的，一般规 格为宽3m、长6m、网眼50mm左右，每块支好的安全网应能承受不小于1.6kN的冲击荷 载。架设安全网时，其伸出墙面宽度应不小于2m,外口要高于里口500mm,两网搭接应扎 接牢固，每隔一定距离应用拉绳将斜杆与地面锚桩拉牢。施工过程中应经常检查和维修，严 禁向安全网内投掷杂物。 当用里脚手架施工外墙时，要沿墙外架设安全网。多层、高层建筑用外脚手架时，亦 需在脚手架外侧设安全网。安全网要随楼层施工进度逐层上升。多层、高层建筑除一道逐 步上升的安全网外，尚应在第二层和每隔三~四层加设固定的安全网。高层建筑满搭外脚手 架时，也可在脚手架外表面满挂竖向安全网，在作业层的脚手板下应平挂安全网。 图4.17为用中48×3.5钢管搭设的安全 图4-17 图616 全网指设 1、2、3一水平杆；4一内水平杆：5一斜杆； 6一外水平杆：？拉绳：8一安全网： 9一外靖：10一楼板411一窗日
