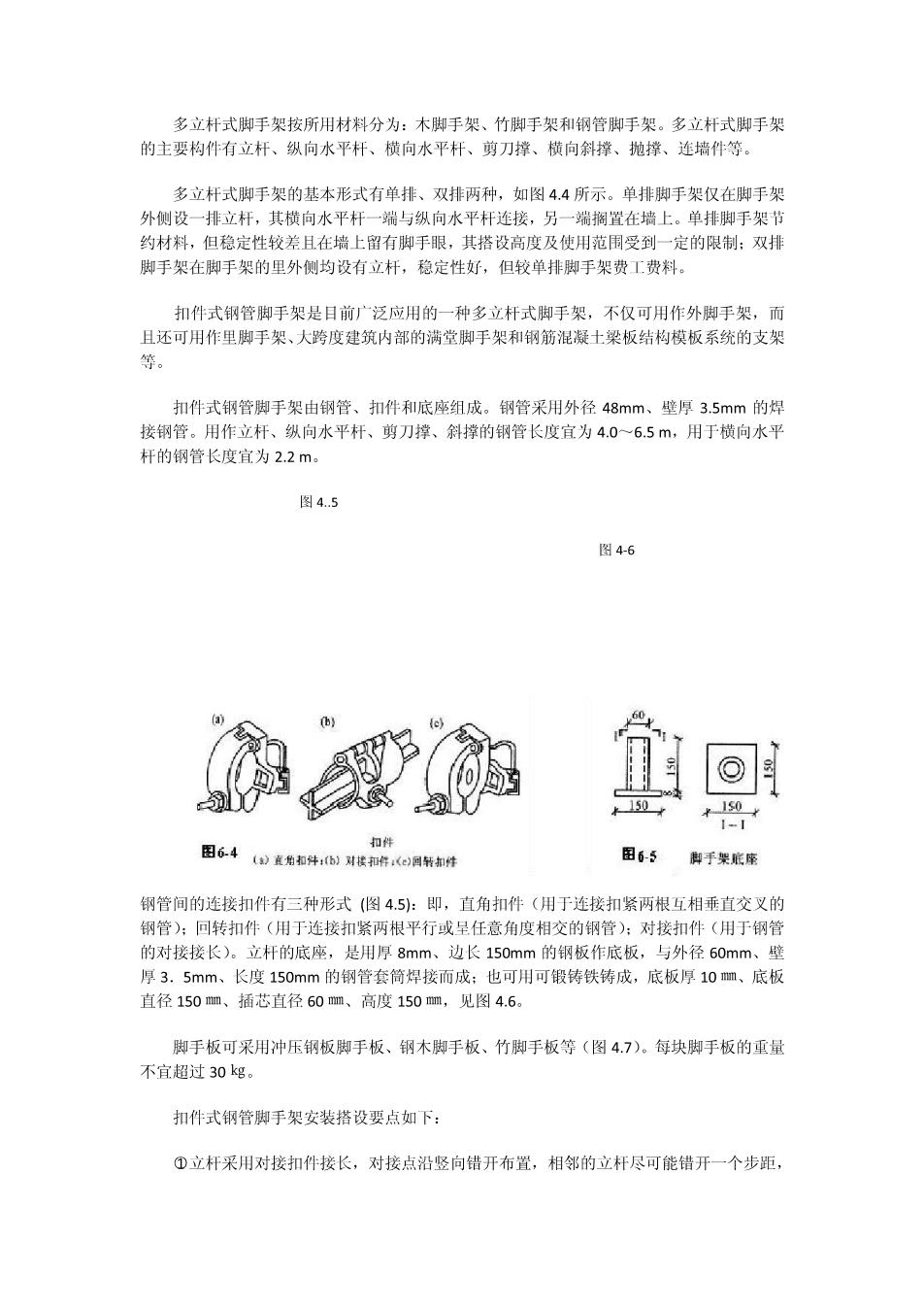

多立杆式脚手架按所用材料分为：木脚手架、竹脚手架和钢管脚手架。多立杆式脚手架 的主要构件有立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑、抛撑、连墙件等。 多立杆式脚手架的基本形式有单排、双排两种，如图4.4所示。单排脚手架仅在脚手架 外侧设一排立杆，其横向水平杆一端与纵向水平杆连接，另一端搁置在墙上。单排脚手架节 约材料，但稳定性较差且在墙上留有脚手眼，其搭设高度及使用范围受到一定的限制：双排 脚手架在脚手架的里外侧均设有立杆，稳定性好，但较单排脚手架费工费料。 扣件式钢管脚手架是目前广泛应用的一种多立杆式脚手架，不仅可用作外脚手架，而 且还可用作里脚手架、大跨度建筑内部的满堂脚手架和钢筋混凝土梁板结构模板系统的支架 等。 扣件式钢管脚手架由钢管、扣件和底座组成。钢管采用外径48mm、壁厚3.5mm的焊 接钢管。用作立杆、纵向水平杆、剪刀撑、斜撑的钢管长度宜为4.0~6.5m,用于横向水平 杆的钢管长度宜为2.2m。 图4.5 图4-6 a 150 1s0 I-I 扣件 图6-4（0直角扣件：(61对接和件：(e)润转扣件 图65脚手架底座 钢管间的连接扣件有三种形式（图4.5）：即，直角扣件（用于连接扣紧两根互相垂直交义的 钢管)：回转扣件（用于连接扣紧两根平行或呈任意角度相交的钢管）：对接扣件（用于钢管 的对接接长)。立杆的底座，是用厚8mm、边长150mm的钢板作底板，与外径60mm、壁 厚3.5mm、长度150mm的钢管套筒焊接而成：也可用可锻铸铁铸成，底板厚10m、底板 直径150m、插芯直径60mm、高度150m,见图4.6。 脚手板可采用冲压钢板脚手板、钢木脚手板、竹脚手板等（图4.7）。每块脚手板的重量 不宜超过30kg。 扣件式钢管脚手架安装搭设要点如下： ①立杆采用对接扣件接长，对接点沿竖向错开布置，相邻的立杆尽可能错开一个步距

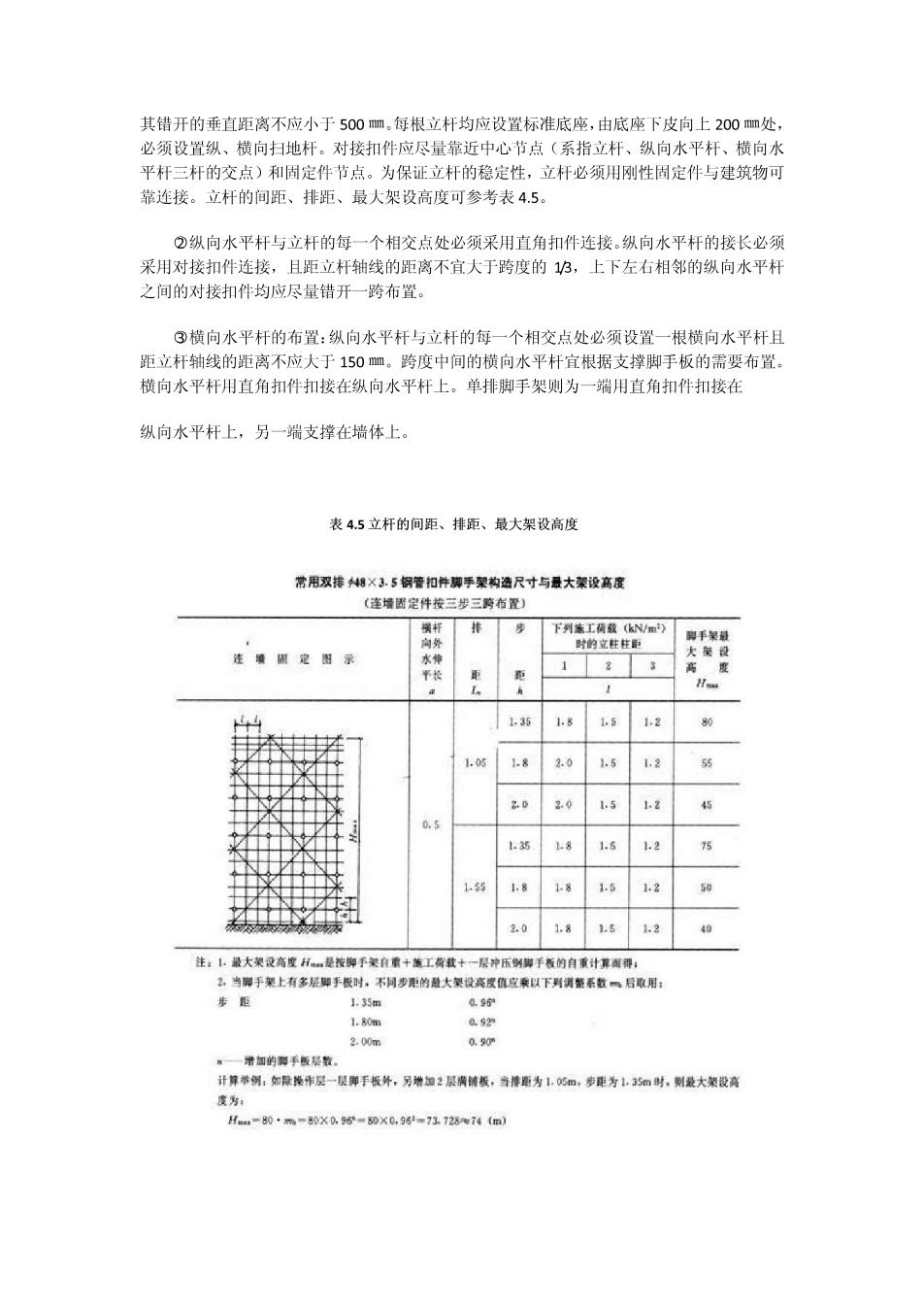

其错开的垂直距离不应小于500m。每根立杆均应设置标准底座，由底座下皮向上200m处， 必须设置纵、横向扫地杆。对接扣件应尽量靠近中心节点（系指立杆、纵向水平杆、横向水 平杆三杆的交点)和固定件节点。为保证立杆的稳定性，立杆必须用刚性固定件与建筑物可 靠连接。立杆的间距、排距、最大架设高度可参考表4.5。 ②纵向水平杆与立杆的每一个相交点处必须采用直角扣件连接。纵向水平杆的接长必须 采用对接扣件连接，且距立杆轴线的距离不宜大于跨度的13，上下左右相邻的纵向水平杆 之间的对接扣件均应尽量错开一跨布置。 ③横向水平杆的布置：纵向水平杆与立杆的每一个相交点处必须设置一根横向水平杆且 距立杆轴线的距离不应大于150m。跨度中间的横向水平杆宜根据支撑脚手板的需要布置。 横向水平杆用直角扣件扣接在纵向水平杆上。单排脚手架则为一端用直角扣件扣接在 纵向水平杆上，另一端支撑在墙体上。 表4.5立杆的间距、排距、最大架设高度 常用双接8×3.5解管扣件脚手架构造尺寸与最大架设高度 (连墙固定件按三步三跨布置) 横杆 下列蒸工荷载(kN/m 脚手架最 向外 时的立柱柱距 连喷丽定图承 水帮 大架设 平构 距 H 1.35 1.8 1.5 12 1.05 1.8 .0 1.5 1.2 55 20 2.0 12 45 0.5 1.36 1.8 1.5 1.2 75 155 1.8 1.8 1.5 1.2 50 20 1.8 1.5 1.2 0 注：1最大架设高度日，是按脚手架自图+施工荷载十一层肿压钢脚手板的自重计算而得： 2,当即手架上有多层即手版时，不同步距的盈大架设高度值应乘以下到调整系数网后取用： 步距 1.35m 496 1.80m a92四 2.00m 0.0 一增如的翻手腹层数。 计算举例，如除操作层一县脚手板外，另增加2层端铺板，当排距为1,05m,步距为1,35细时，则最大架投高 度为： Ham=80·m-80X095=80X0,962=73728e74m）

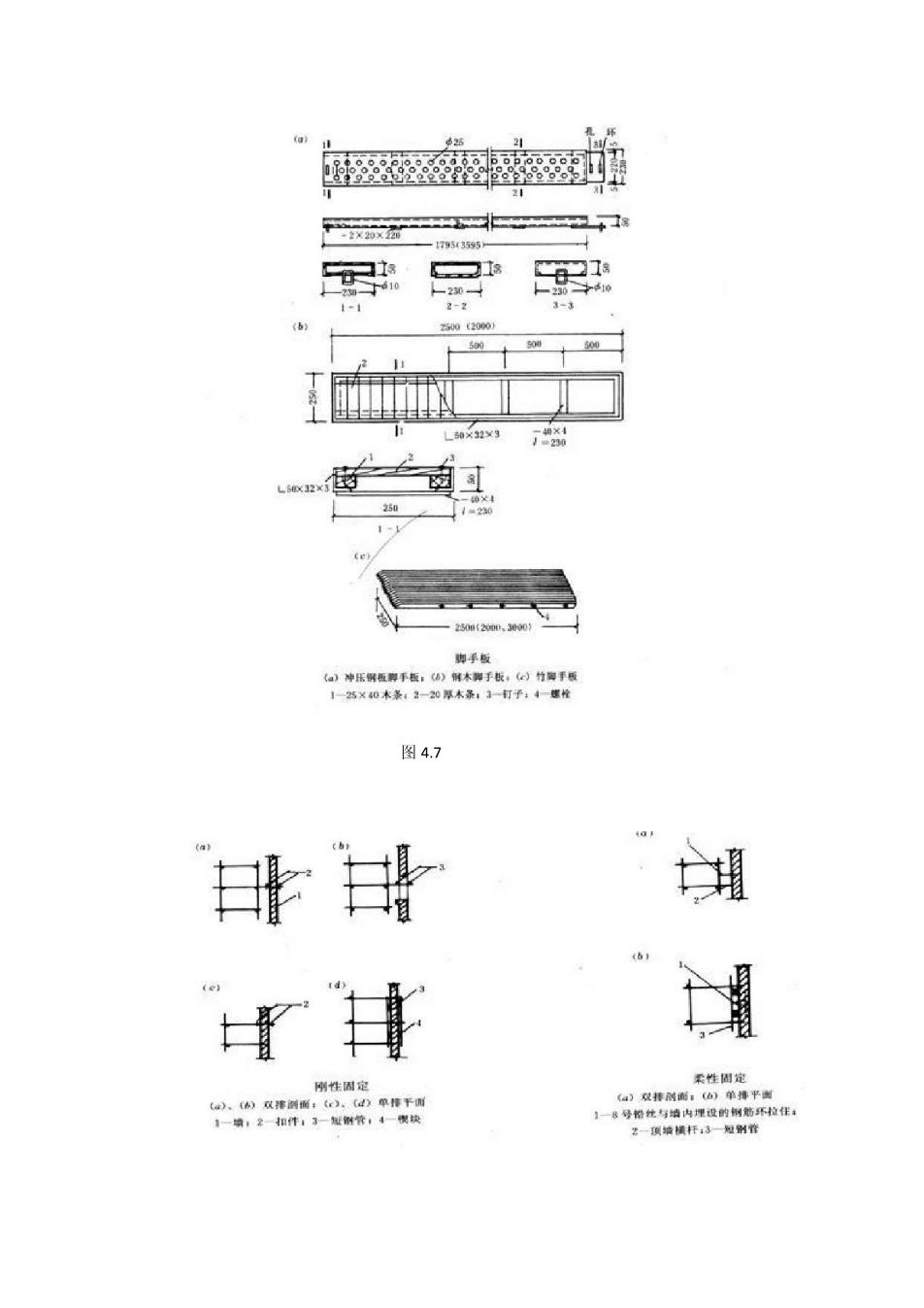

(a) 25 -2X20X32m 79543595 8 1 23 610 一230 23010 2-2 -3 25002000) 50 L0×323×3 250 4=20 1- ce) 250e(20,30N01 期平板 《a)神压解版聘手板：(6)解本聊手板，()竹婴手板 1一25×40木条2一20厚木条：3一打子：4一螺幢 图4.7 柔性固定 喇性困定 (a)。()双律的面：(x)、(d)单信平雨 (a)双捧阁面：(b)单排平圆 1一销，2一扣作：3一框解管，4一假块 】一装号给枕与墙内埋设的钢脑环拉任： 2一调情横杆3一短钢肇
图4-8 图4-9 图6-9i实 1一立杆，2一立杆妈类杆：3一数杆 4一横杆加强打5一镂射 图4-10 4-11 ④脚手架固定件的构造与布置。为防 图6-10门德手车的基本单元 止脚手架向外或向内倾覆，必须设置能够 1一门架：2一垫板：3一探旅基脚：4一之哭支特 承受拉力和压力的固定件。固定件的形式 5一连楼裤：百一水平集架：7一t壁： 有刚性和柔性两种类型。对于高度在24m 以下的脚手架一般应采用刚性固定件（图 4.8)与建筑可靠连接。当采用柔性固定件（图4.9）时必须配以相应的顶撑（顶在混凝土圈 梁、柱等结构可靠部位上的横向水平杆)，以防止脚手架向内倾覆。24m以上的双排脚手架 均应采用刚性固定件与建筑可靠连接。 ⑤为确保脚手架整体稳定必须设置支撑体系。双排脚手架的支撑体系由剪刀撑、横向斜 撑、水平斜撑组成：单排脚手架的支撑体系由剪刀撑组成。剪刀撑、横向斜撑、水平斜撑

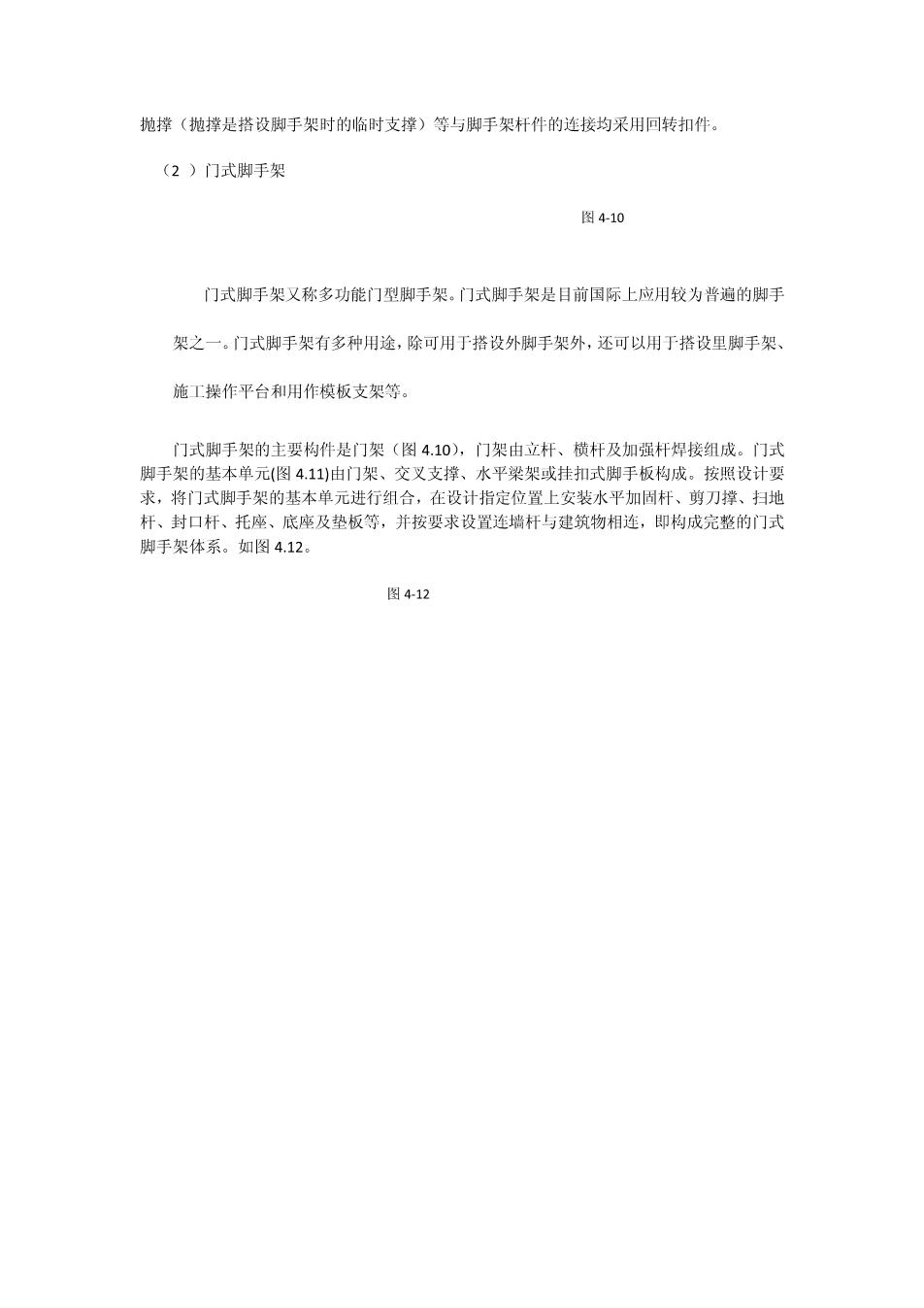

抛撑（抛撑是搭设脚手架时的临时支撑）等与脚手架杆件的连接均采用回转扣件。 (2)门式脚手架 图4-10 门式脚手架又称多功能门型脚手架。门式脚手架是目前国际上应用较为普遍的脚手 架之一。门式脚手架有多种用途，除可用于搭设外脚手架外，还可以用于搭设里脚手架、 施工操作平台和用作模板支架等。 门式脚手架的主要构件是门架（图4.10），门架由立杆、横杆及加强杆焊接组成。门式 脚手架的基本单元（图4.11）由门架、交叉支撑、水平梁架或挂扣式脚手板构成。按照设计要 求，将门式脚手架的基本单元进行组合，在设计指定位置上安装水平加固杆、剪刀撑、扫地 杆、封口杆、托座、底座及垫板等，并按要求设置连墙杆与建筑物相连，即构成完整的门式 脚手架体系。如图4.12。 图4-12
