8.2机械搅拌反应器 过程设备设计 半圆管横截面质心 (a)半圆管 (a)半圆管 图8-12半圆管夹套二种结构 23
8.2 机械搅拌反应器 过程设备设计 (a) 半圆管 23 （a）半圆管 图8-12 半圆管夹套二种结构
8.2机械搅拌反应器 过程设备设计 弓形管横截面质心 (b)弓形管 图8-12半圆管夹套二种结构 24
8.2 机械搅拌反应器 过程设备设计 24 （b）弓形管 图8-12 半圆管夹套二种结构

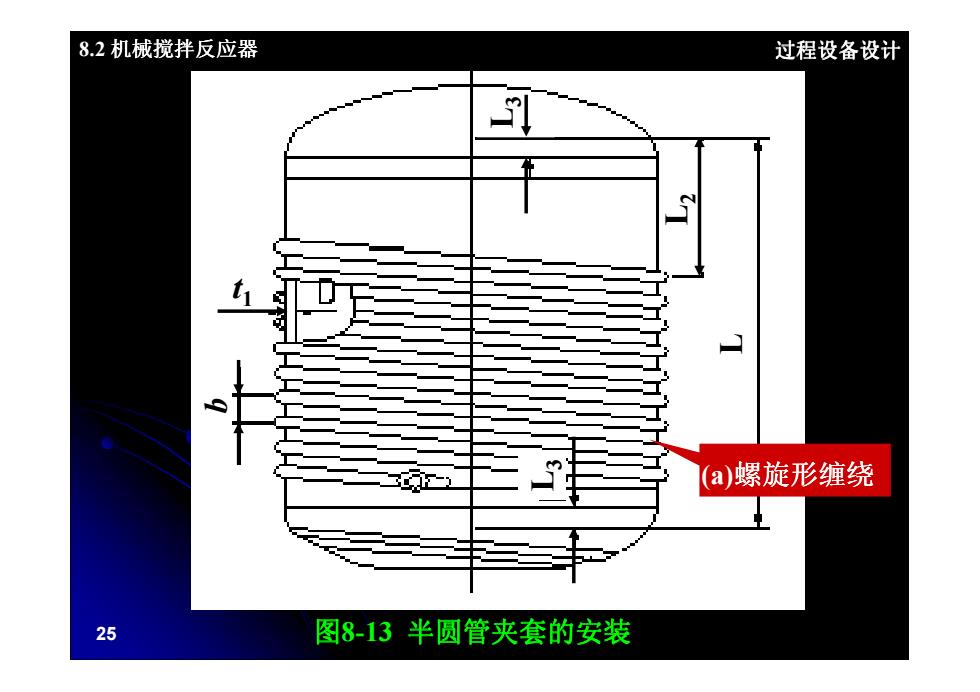

8.2机械搅拌反应器 过程设备设计 到 (a)螺旋形缠绕 25 图8-13半圆管夹套的安装
L 3 L 2 L t1 8.2 机械搅拌反应器 过程设备设计 25 b L L 3 (a)螺旋形缠绕 图8-13 半圆管夹套的安装

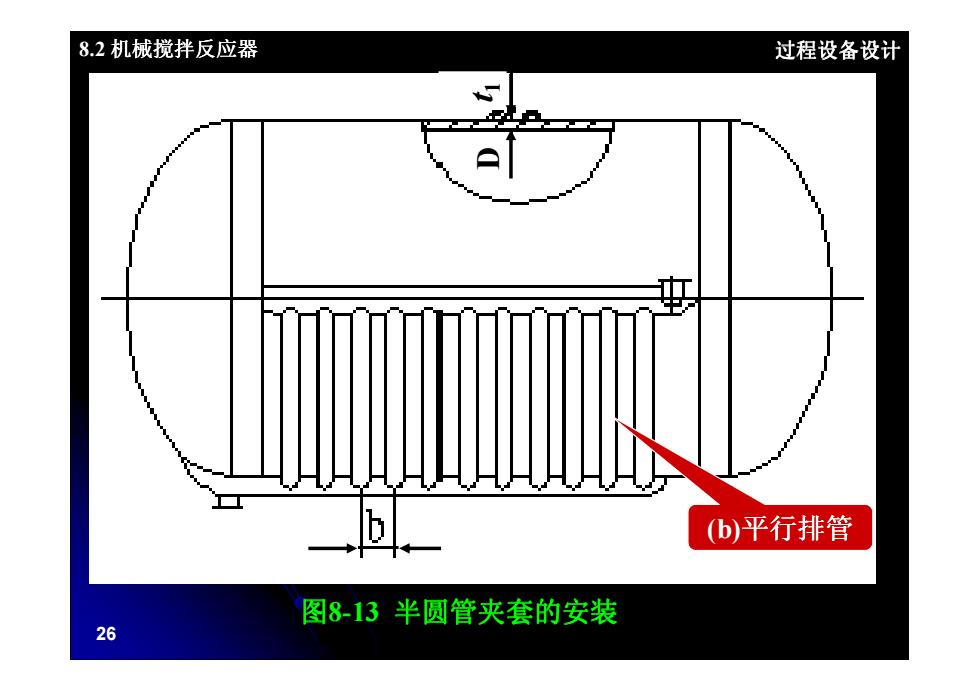

8.2机械搅拌反应器 过程设备设计 (b)平行排管 图8-13半圆管夹套的安装 26
8.2 机械搅拌反应器 过程设备设计 D t 1 26 图8-13 半圆管夹套的安装 (b)平行排管

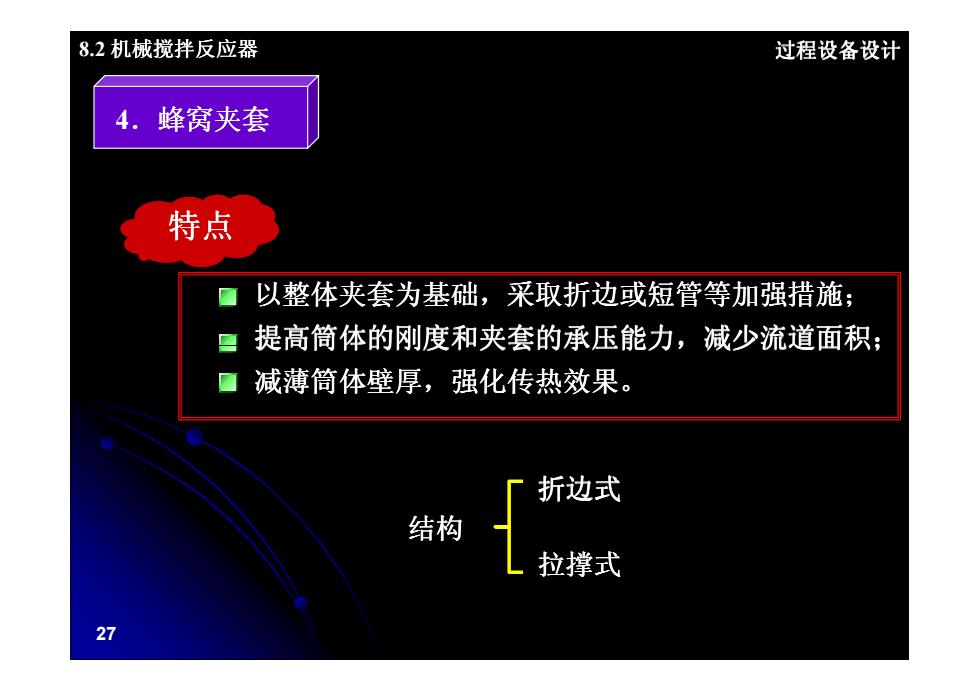

8.2机械搅拌反应器 过程设备设计 4. 蜂窝夹套 特点 以整体夹套为基础，采取折边或短管等加强措施； ■提高筒体的刚度和夹套的承压能力，减少流道面积； ■减薄筒体壁厚，强化传热效果。 折边式 结构 拉撑式 27
8.2 机械搅拌反应器 过程设备设计 4．蜂窝夹套 特点 以整体夹套为基础，采取折边或短管等加强措施 ，采取折边或短管等加强措施； 提高筒体的刚度和夹套的承压能力，减少流道面积； 27 提高筒体的刚度和夹套的承压能力，减少流道面积； 减薄筒体壁厚，强化传热效果 ，强化传热效果。 结构 折边式 拉撑式
