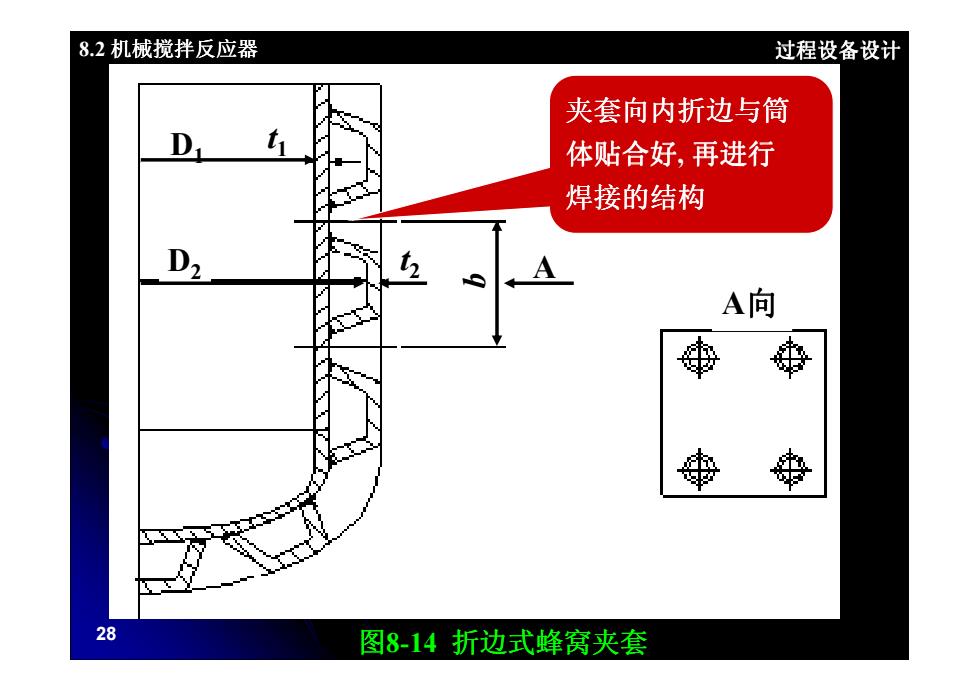

8.2机械搅拌反应器 过程设备设计 夹套向内折边与筒 D 体贴合好，再进行 焊接的结构 A向 28 图8-14折边式蜂窝夹套
8.2 机械搅拌反应器 过程设备设计 夹套向内折边与筒 体贴合好, 再进行 焊接的结构 D1 t1 D2 t2 bA A向 28 图8-14 折边式蜂窝夹套

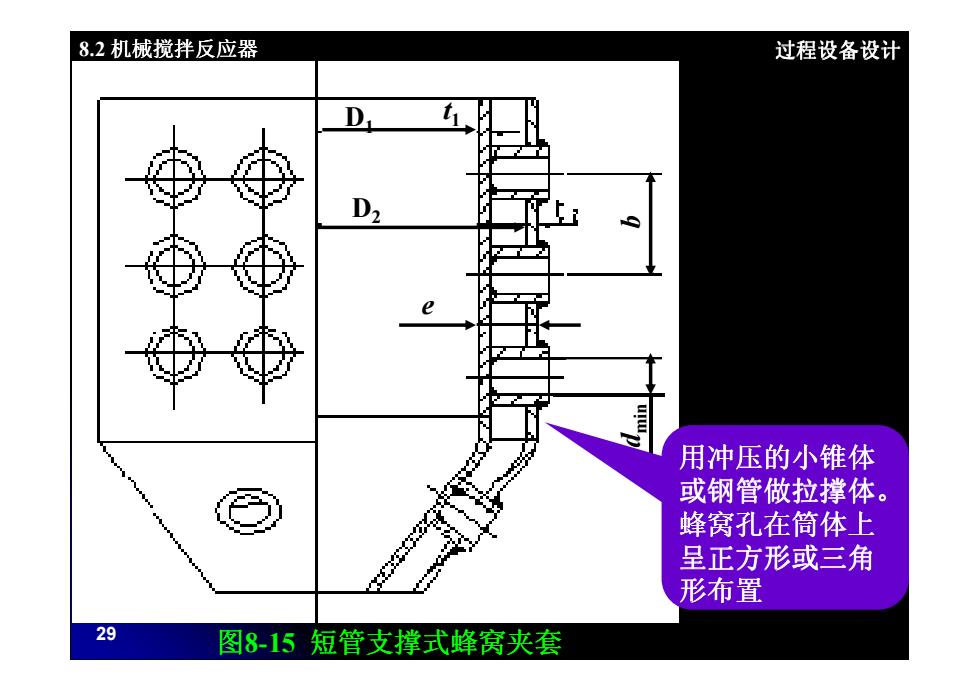

8.2机械搅拌反应器 过程设备设计 D 用冲压的小锥体 或钢管做拉撑体。 蜂窝孔在筒体上 呈正方形或三角 形布置 29 图8-15短管支撑式蜂窝夹套
D1 t1 D2 e b 8.2 机械搅拌反应器 过程设备设计 29 dmin 用冲压的小锥体 或钢管做拉撑体。 蜂窝孔在筒体上 呈正方形或三角 形布置 图8-15 短管支撑式蜂窝夹套

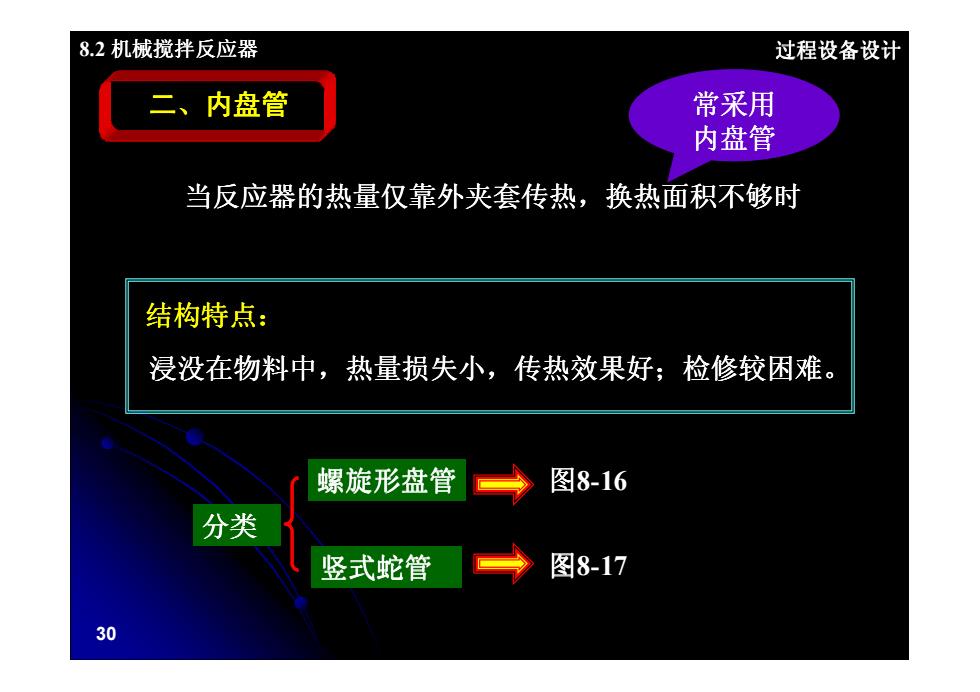

8.2机械搅拌反应器 过程设备设计 二、内盘管 常采用 内盘管 当反应器的热量仅靠外夹套传热，换热面积不够时 结构特点： 浸没在物料中，热量损失小，传热效果好；检修较困难。 螺旋形盘管 图8-16 分类 竖式蛇管 图8-17 30
8.2 机械搅拌反应器 过程设备设计 二、内盘管 当反应器的热量仅靠外夹套传热，换热面积不够时 ，换热面积不够时 常采用 内盘管 结构特点： 30 浸没在物料中，热量损失小，传热效果好；检修较困难。 分类 螺旋形盘管 竖式蛇管 图8-16 图8-17

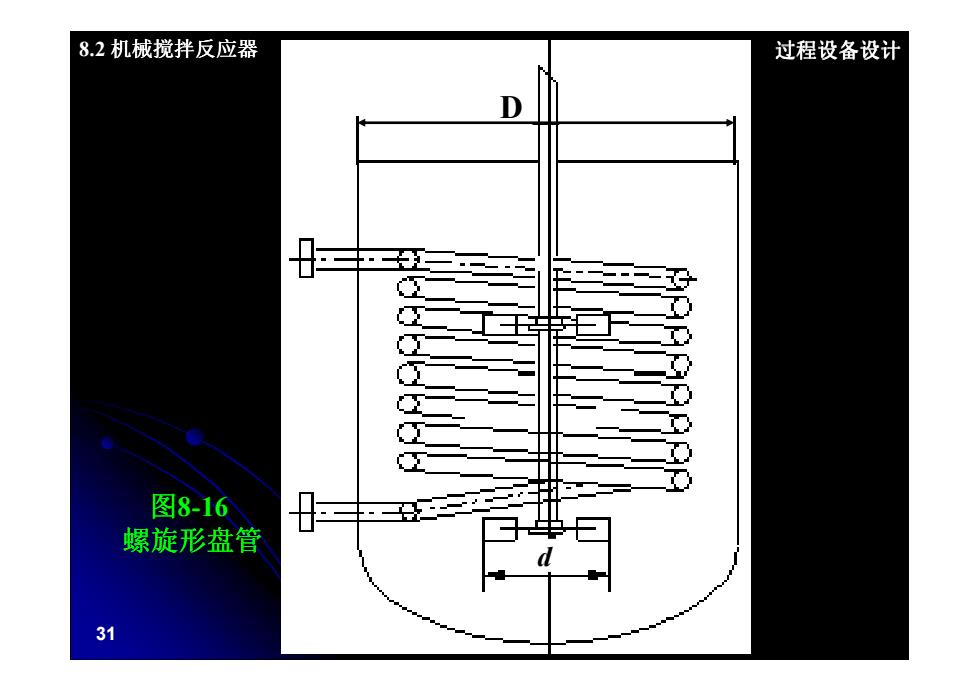

8.2机械搅拌反应器 过程设备设计 图8-16 螺旋形盘管 31
8.2 机械搅拌反应器 过程设备设计 D 31 图8-16 螺旋形盘管 d

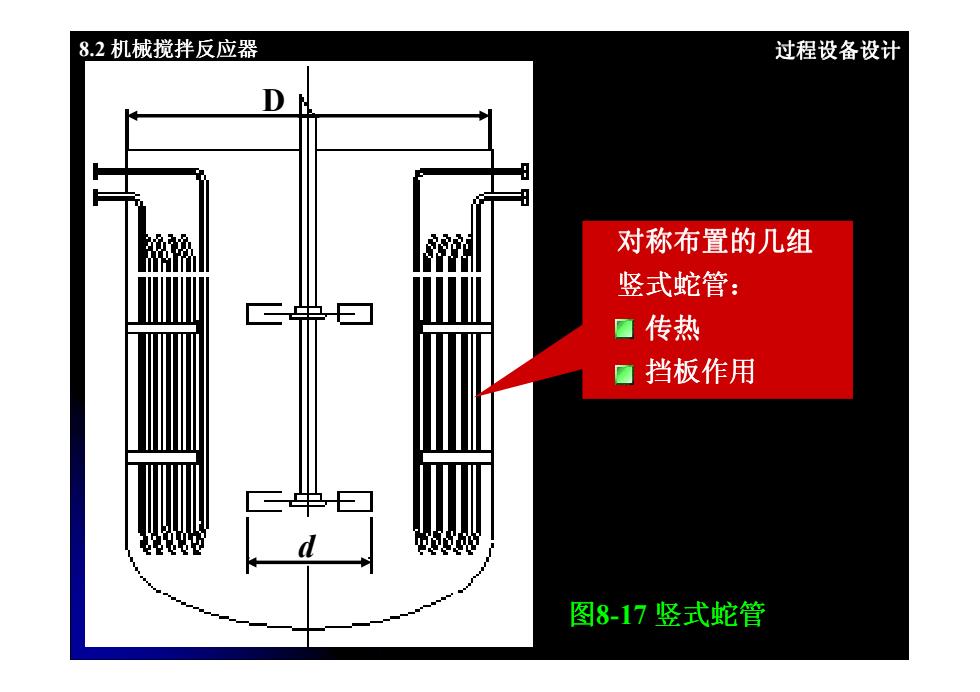

8.2机械搅拌反应器 过程设备设计 D 狼棉 对称布置的几组 竖式蛇管： ■传热 ■挡板作用 图8-17竖式蛇管
D 8.2 机械搅拌反应器 过程设备设计 对称布置的几组 竖式蛇管： 传热 32 d 挡板作用 图8-17 竖式蛇管
