8.2机械搅拌反应器 过程设备设计 表8一6各种碳钢夹套的适用温度和压力范围 夹套型式 最高温度/℃ 最高压力MPa 整体夹套U型 350 0.6 圆筒型 300 1.6 型钢夹套 200 2.5 蜂窝夹套短管支撑式 200 2.5 折边锥体式 250 4.0 半圆管夹套 350 6.4 13
8.2 机械搅拌反应器 过程设备设计 表8—6 各种碳钢夹套的适用温度和压力范围 夹套型式 最高温度/℃ 最高压力/MPa 整体夹套 U型 圆筒型 350 300 0.6 1.6 型钢夹套 200 2.5 13 200 2.5 蜂窝夹套 短管支撑式 折边锥体式 200 250 2.5 4.0 半圆管夹套 350 6.4
8.2机械搅拌反应器 过程设备设计 圆筒和下封头都包有夹套，传 热面积大，最常用结构 U型 1.整体夹套 圆筒型 传热面积较小，适用于换热 量要求不大的场合 14
圆筒和下封头都包有夹套，传 热面积大，最常用结构 8.2 机械搅拌反应器 过程设备设计 1. 整体夹套 U型 14 圆筒型 传热面积较小，适用于换热 量要求不大的场合

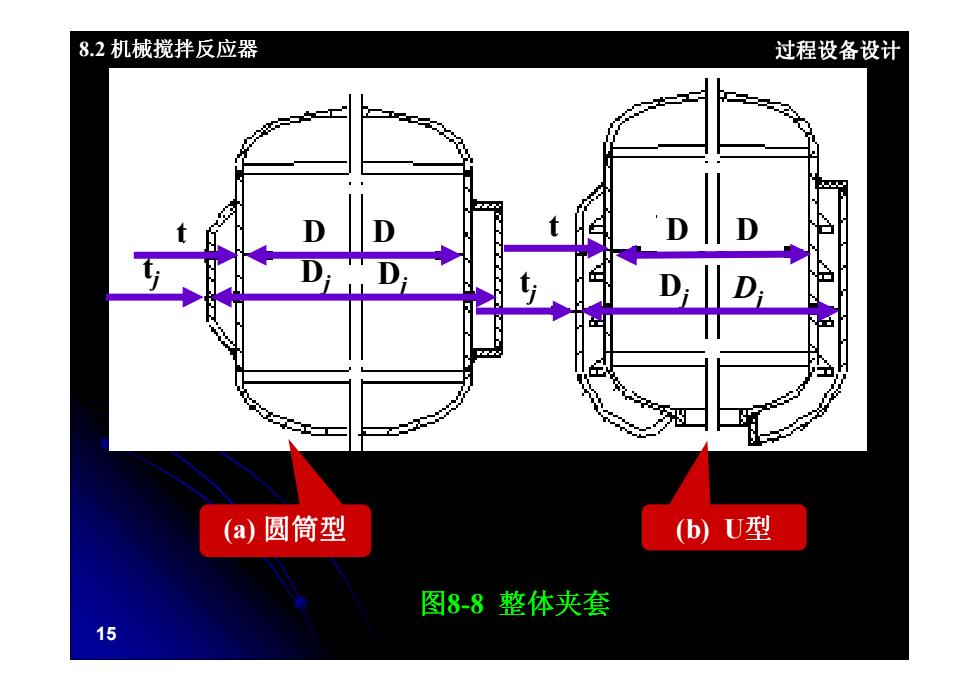

8.2机械搅拌反应器 过程设备设计 (a)圆筒型 (b)U型 图8-8整体夹套 15
t tj D D Dj Dj t tj D D Dj Dj 8.2 机械搅拌反应器 过程设备设计 15 图8-8 整体夹套 (a) 圆筒型 (b) U型
8.2机械搅拌反应器 过程设备设计 用于夹套内载热介质易结 可拆卸式 垢、需经常清洗的场合。 连接方式 不可拆卸式 夹套肩与筒体的联接处， 做成锥形的称为封口锥， 做成环形的称为封口环， 见图8—9。 16
8.2 机械搅拌反应器 过程设备设计 连接方式 可拆卸式 不可拆卸式 用于夹套内载热介质易结 垢、需经常清洗的场合 需经常清洗的场合。 16 不可拆卸式 夹套肩与筒体的联接处， 做成锥形的称为封口锥， 做成环形的称为封口环， 见图8—9
8.2机械搅拌反应器 过程设备设计 45 (a)封口锥 图89夹套肩与简体的连接结构 (b)封口环
8.2 机械搅拌反应器 过程设备设计 17 (a)封口锥 图8-9 夹套肩与筒体的连接结构 (b)封口环
