成图形的绘制。 51 73 2720 图11组合体三视图及轴测图 绘制步骤如下： 启动AutoCAD,打开格开关，命令行输入“Z”回车，再输入“A”回车，开始在图 限内绘图。 1.主视图绘制 (1)单击绘图工具条直线命令图标/，进行下面数据输入 命公 11ne指定第一点：50,200 放弃(1：873,0 指定下 g-51,0 占或 /放弃(0)1：8-22 指定下一点或i闭合c)/放弃U)i:c 150,200. (2)按空格键，进行下面数据输入 。全上指定塞一点：横捉A点 指定下一点或闭合C)/放舞1:回车 150,2001-
11 成图形的绘制。 图 1-11 组合体三视图及轴测图 绘制步骤如下： 启动 AutoCAD，打开栅格开关，命令行输入“Z”回车，再输入“A”回车，开始在图 限内绘图。 1. 主视图绘制 袁宝民版权翻印必究
(3)按空格键，进行下面数据输入： 50200 (4)按空格键，进行下面数据输入 定下一点或 放弃(o1:0,27画线到 50.200 2.左视图绘制 单击图标/，将光标移到主视图的A点，再移出至P点单击鼠标左键，依次画出左视 图各图线，凡是与主视图高平齐的点， 直接利用捕捉追踪。绘制过程如下面图(1)、(8)》 所示。 50.200 A 图(1) 图(2) .20 图(3 图(4) 图(5) 图(6) 图(7) 图(8) 3.俯视图绘制 单击图标， 将光标移到主视图的(50,200)点，再移出至Q点单击鼠标左键，开始依 次画出俯视图个图线，凡是与主视图长对正的点，直接利用捕捉追踪。绘制过程如下面图(9) ~(16)所示

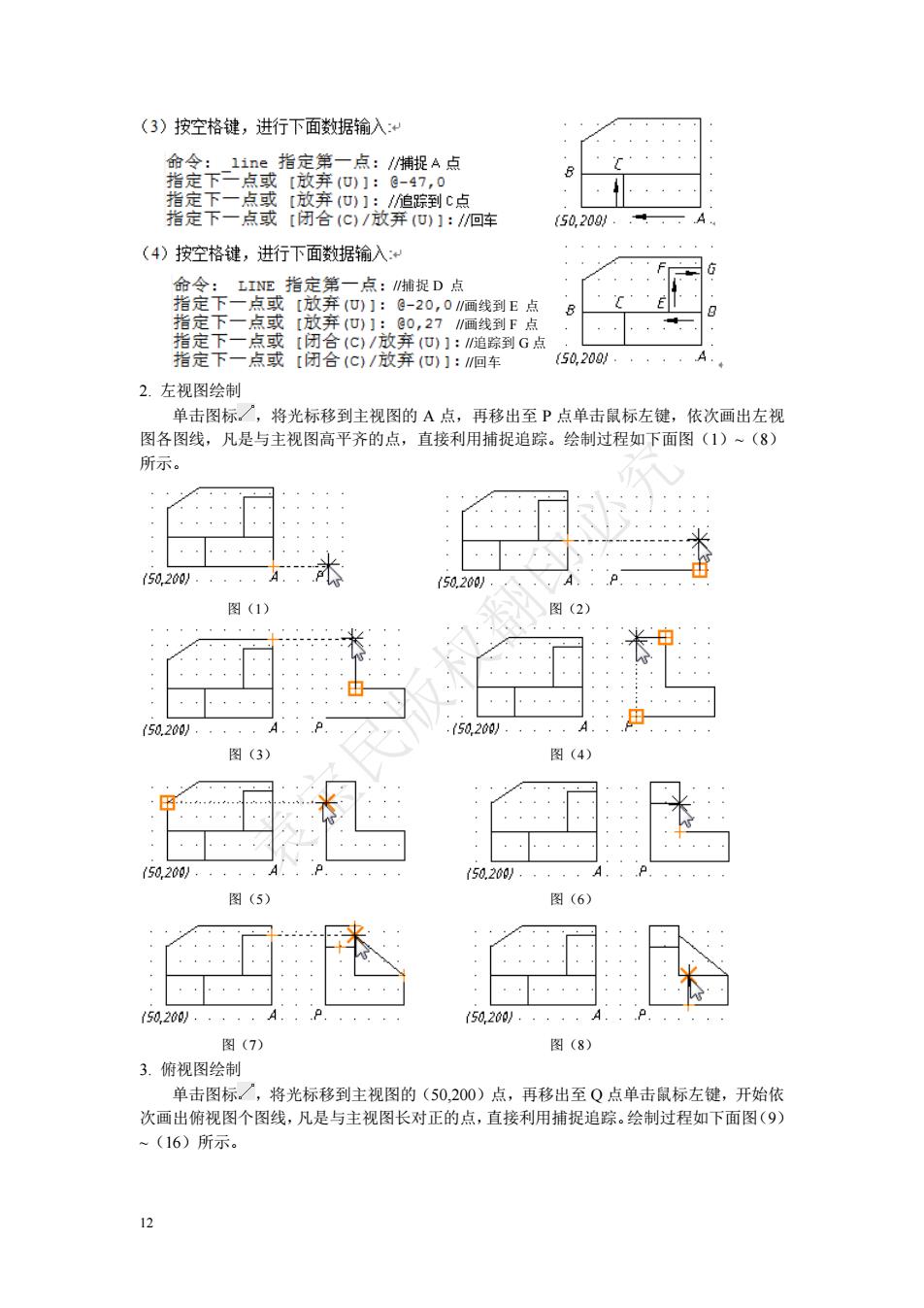

12 2. 左视图绘制 单击图标 ，将光标移到主视图的 A 点，再移出至 P 点单击鼠标左键，依次画出左视 图各图线，凡是与主视图高平齐的点，直接利用捕捉追踪。绘制过程如下面图（1）~（8） 所示。 图（1） 图（2） 图（3） 图（4） 图（5） 图（6） 图（7） 图（8） 3. 俯视图绘制 单击图标 ，将光标移到主视图的（50,200）点，再移出至 Q 点单击鼠标左键，开始依 次画出俯视图个图线，凡是与主视图长对正的点，直接利用捕捉追踪。绘制过程如下面图（9） ~（16）所示。 //捕捉 D 点 //画线到 E 点 //画线到 F 点 //追踪到 G 点 //回车 袁宝民版权翻印必究
14 图(15) 图(16) 4.轴测图绘制 正等轴测图采用相对极坐标进行绘制，按照下图中箭头方向依次画出平行于坐标面的 各面边线，各面的边线都沿轴测轴方向绘制，最后连接倾斜的边线即可

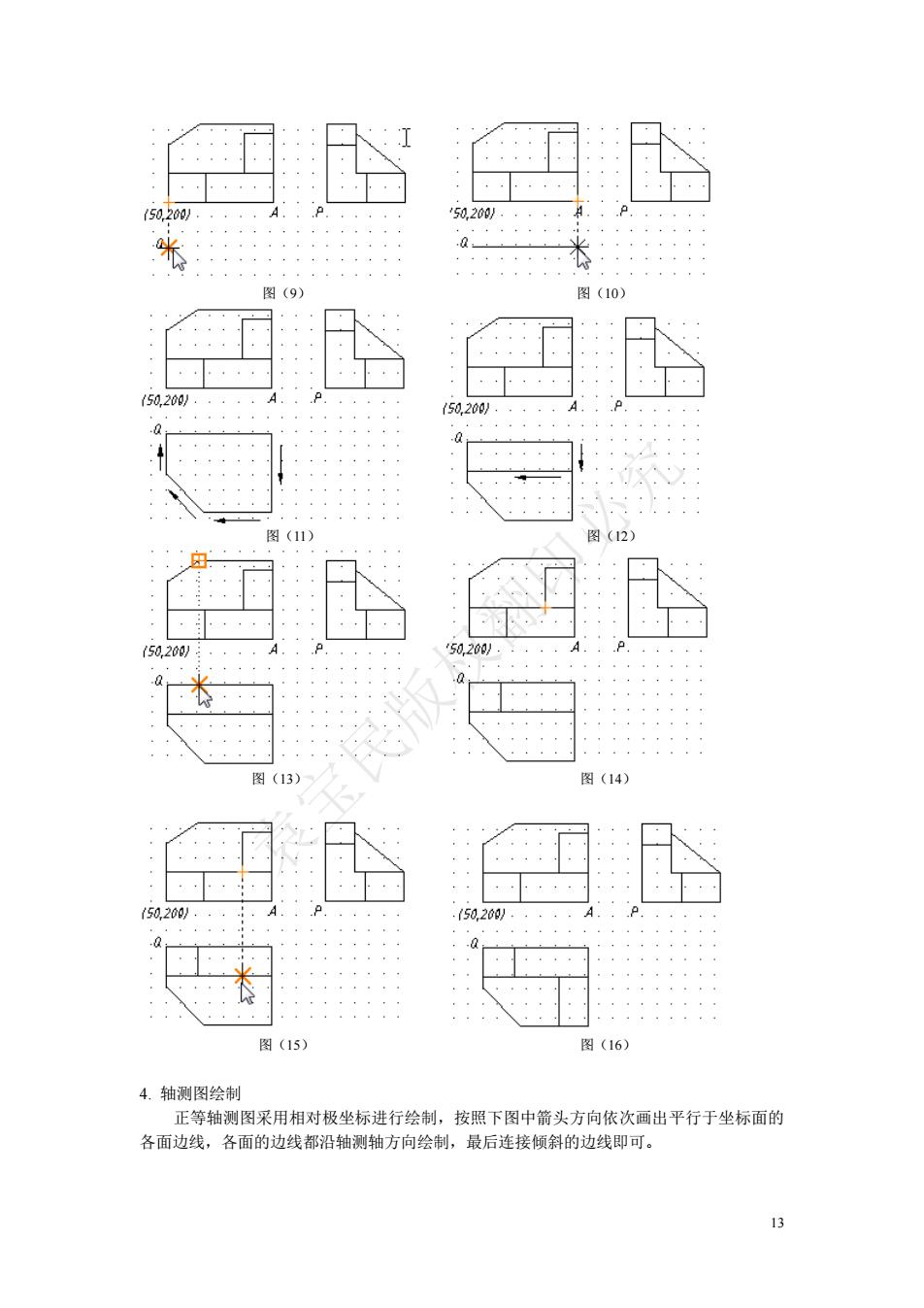

13 图（9） 图（10） 图（11） 图（12） 图（13） 图（14） 图（15） 图（16） 4. 轴测图绘制 正等轴测图采用相对极坐标进行绘制，按照下图中箭头方向依次画出平行于坐标面的 各面边线，各面的边线都沿轴测轴方向绘制，最后连接倾斜的边线即可。 袁宝民版权翻印必究

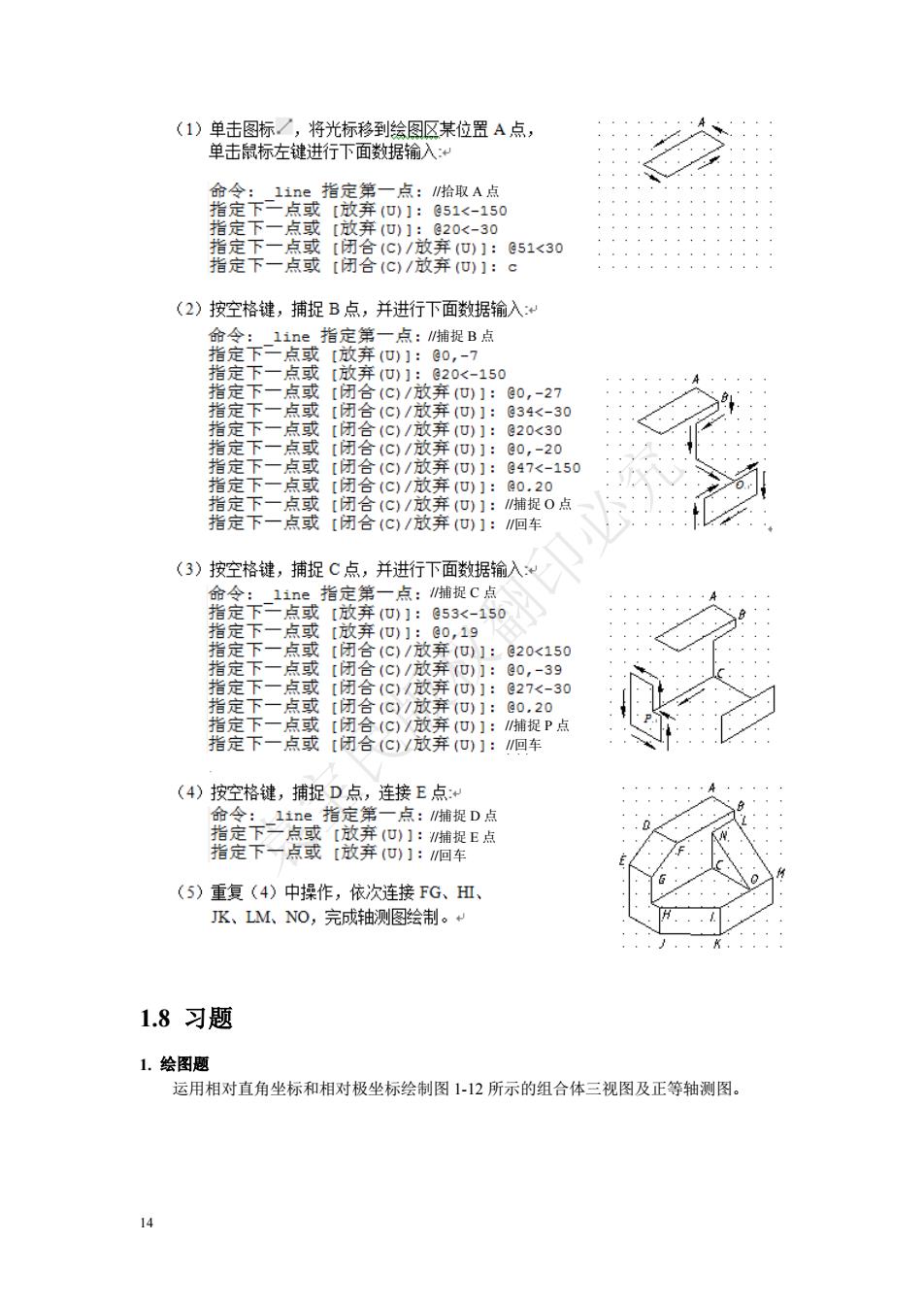

(1)单击图标/， 命令：1ine指定第一点：取A点 (2)按空格键，捕捉B点，并进行下面数据输入 1ine指定第一点：捕捉B点 指定下二点或放弃)1：g0,-7 -2 点或 弃(o1:847<-150 会8/放舞：m8点 是下二屋或闭各C/放弃o1:▣车 (3)按空格键，捕捉C点，并进行下面数据输入 占后 指定下一点或 0: 捉P点 指定下一点或闭各(C/放弃o1:阳车 (4)按空格键，捕捉D点，连接E点 指定第 点：捉D点 [放弃（心：辅捉E (5)重复(4)中操作，依次连接FG、迅 K、LM、NO,完成轴测图绘制。 1.8习题 1.绘图题 运用相对直角坐标和相对极坐标绘制图1-12所示的组合体三视图及正等轴测图
14 1.8 习题 1. 绘图题 运用相对直角坐标和相对极坐标绘制图 1-12 所示的组合体三视图及正等轴测图。 //捕捉 D 点 //捕捉 E 点 //回车 //捕捉 C 点 //捕捉 P 点 //回车 //捕捉 B 点 //捕捉 O 点 //回车 //拾取 A 点 袁宝民版权翻印必究
22.1717 图1-12组合体三视图及轴测图 2.填空题 (I)AutoCAD是由美国 _公司开发的通用计算机辅助设计(Computer Aided Design,CAD)软件，它诞生于 年。 (2)AutoCAD文件的后缀名为 ,新建未存盘的AutoCAD文件，自动命名 为 (3)AutoCAD为用户提供了两种坐标系统， 一种是 另一种是 3.选择题 (1)样板文件的扩展名是()。 A.BAK B.SVS C.DWT D.DWG (2)取消命今执行的继是()。 A.按Ent B.按Es键 C.按鼠标右健D.按FI键 )ACAD中，并成关格，可校)功雅 A.F12 B.F2 C.F7 D.F9 4.判断题 (1)使用LINE命令时某一段直线画错了，可键入“C”取消。() (2)在使用鼠标用窗口方式选择目标时，从左向右和从右向左所围出的窗口选择实体的效 果在任何情况下都是完全 样的。 5.简答思 (I)请写出CAD、CAM、CAE、CAPP的英文全称及中文含义。 (2)请将下面左侧所列功能键与右侧相应功能用线连起来。 ①Es a切 ②UND0(在“命令：”提示下) b弹出帮助对话框 ③2 c,取消和终止当前命令 ④F1 d.图形窗口/文本窗口切换 ⑤Crl+X e撒销上次命令

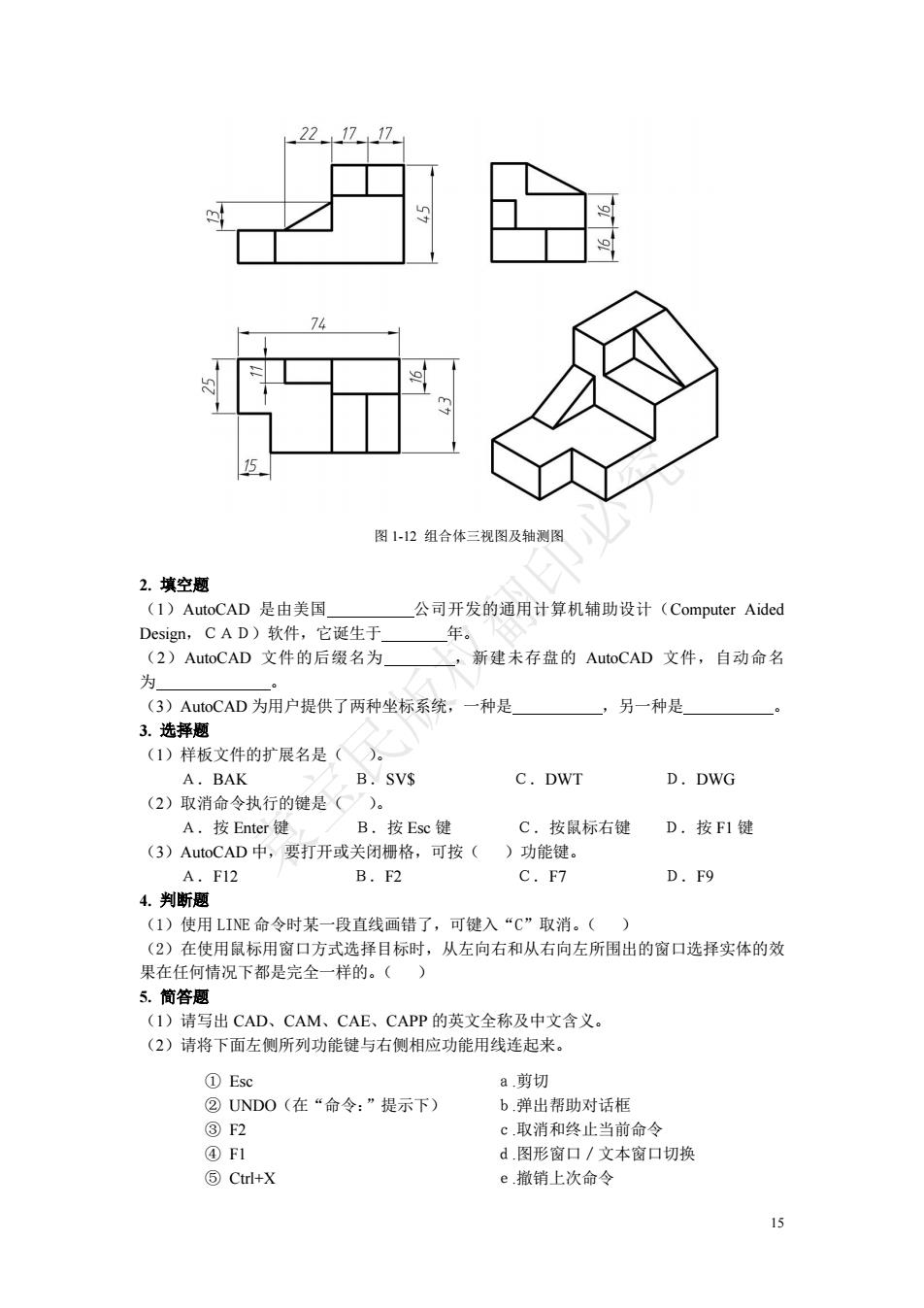

15 图 1-12 组合体三视图及轴测图 2. 填空题 （1）AutoCAD 是由美国 公司开发的通用计算机辅助设计（Computer Aided Design，ＣＡＤ）软件，它诞生于 年。 （2）AutoCAD 文件的后缀名为 ，新建未存盘的 AutoCAD 文件，自动命名 为 。 （3）AutoCAD 为用户提供了两种坐标系统，一种是 ，另一种是 。 3. 选择题 （1）样板文件的扩展名是（ ）。 Ａ．BAK Ｂ．SV$ Ｃ．DWT Ｄ．DWG （2）取消命令执行的键是（ ）。 Ａ．按 Enter 键 Ｂ．按 Esc 键 Ｃ．按鼠标右键 Ｄ．按 F1 键 （3）AutoCAD 中，要打开或关闭栅格，可按（ ）功能键。 Ａ．F12 Ｂ．F2 Ｃ．F7 Ｄ．F9 4. 判断题 （1）使用 LINE 命令时某一段直线画错了，可键入“C”取消。（ ） （2）在使用鼠标用窗口方式选择目标时，从左向右和从右向左所围出的窗口选择实体的效 果在任何情况下都是完全一样的。（ ） 5. 简答题 （1）请写出 CAD、CAM、CAE、CAPP 的英文全称及中文含义。 （2）请将下面左侧所列功能键与右侧相应功能用线连起来。 ａ.剪切 ｂ.弹出帮助对话框 ｃ.取消和终止当前命令 ｄ.图形窗口／文本窗口切换 ｅ.撤销上次命令 ① Esc ② UNDO（在“命令：”提示下） ③ F2 ④ F1 ⑤ Ctrl+X 袁宝民版权翻印必究
