·GPIO相关寄存器描述 IOxSET out 0 IOxDIR IOxCLR PINSELX IOxPIN IOxSET 通用名称 描述 访问类型 复位值 IOPIN GPIO引脚值寄存器，不管方向模式如何，引 脚的当前状态都可以从该寄存器中读出 只读 NA IOSET GPIO输出置位寄存器。该寄存器控制引脚输 0x0000 出高电平 读/置位 0000 0x0000 IOCLR GPIO输出置位寄存器。该寄存器控制引脚输 出低电平 只清零 0000 IODIR GPIO方向控制寄存器。该寄存器单独控制每 读/写 0x0000 个O口的方向 0000
PINSELx IOxDIR IOxCLR IOxPIN IOxSET in out 1 0 PINSELx IOxDIR IOxCLR IOxPIN IOxSET in out 1 0 通用名称 描述 访问类型 复位值 IOPIN GPIO引脚值寄存器，不管方向模式如何，引 脚的当前状态都可以从该寄存器中读出 只读 NA IOSET GPIO输出置位寄存器。该寄存器控制引脚输 出高电平 读/置位 0x0000 0000 IOCLR GPIO输出置位寄存器。该寄存器控制引脚输 出低电平 只清零 0x0000 0000 IODIR GPIO方向控制寄存器。该寄存器单独控制每 个IO口的方向 读/写 0x0000 0000 • GPIO相关寄存器描述
·GPIO相关寄存器描述一OxPIN IOxSET out IOxDIR IOxCLR PINSELx IOxPIN IOxPIN 描述 复位值 31:0 GP1O引脚值。IOXPIN[O]对应于PX.0.IOXPIN[31]对应于Px.31引脚 未定义 该寄存器反映了当前引脚的状态。IOxPIN中的X对应于某一个端口， 如PI口对应于IO1PIN。所以芯片存在多少个端口，就有多少个IOxPIN分 别与之对应。 写该寄存器会将值保存到输出寄存器，具体使用稍后介绍。 注意：无论引脚被设置为输入还是输出模式，都不影响引脚状态的读出
PINSELx IOxDIR IOxCLR IOxPIN IOxSET in out 1 0 • GPIO相关寄存器描述——IOxPIN IOxPIN 描述 复位值 31 : 0 GPIO引脚值。IOxPIN[0]对应于Px.0 . IOxPIN[31]对应于Px.31引脚 未定义 该寄存器反映了当前引脚的状态。IOxPIN中的x对应于某一个端口， 如P1口对应于IO1PIN。所以芯片存在多少个端口，就有多少个IOxPIN分 别与之对应。 写该寄存器会将值保存到输出寄存器，具体使用稍后介绍。 注意：无论引脚被设置为输入还是输出模式，都不影响引脚状态的读出

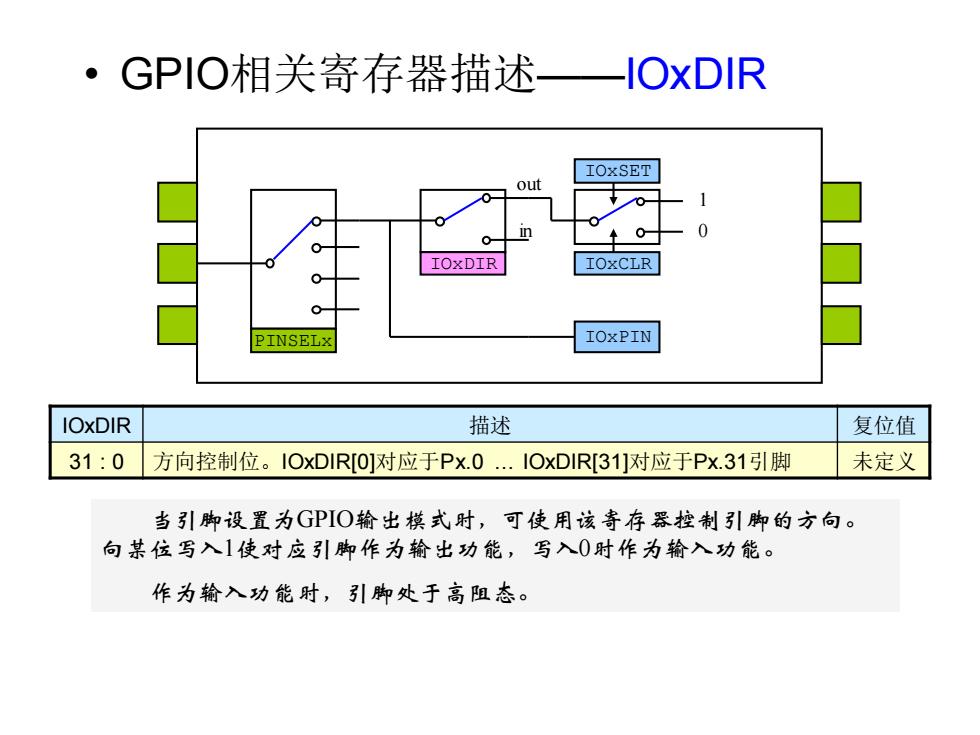

·GPIO相关寄存器描述一IOxDIR IOxSET out Q 0 IOxDIR IOxCLR PINSELx IOxPIN IOxDIR 描述 复位值 31:0 方向控制位。IOxD1R[0]对应于Px.0.IOxDIR[31]对应于PX.31引脚 未定义 当引脚设置为GPIO输出模式时，可使用该寄存器控制引脚的方向。 向某位写入1使对应引脚作为输出功能，写入0时作为输入功能。 作为输入功能时，引脚处于高阻态
PINSELx IOxDIR IOxCLR IOxPIN IOxSET in out 1 0 • GPIO相关寄存器描述——IOxDIR IOxDIR 描述 复位值 31 : 0 方向控制位。IOxDIR[0]对应于Px.0 . IOxDIR[31]对应于Px.31引脚 未定义 当引脚设置为GPIO输出模式时，可使用该寄存器控制引脚的方向。 向某位写入1使对应引脚作为输出功能，写入0时作为输入功能。 作为输入功能时，引脚处于高阻态
·GPIO相关寄存器描述一OxSET IOxSET out Q 0 IOxDIR IOxCLR PINSELx IOxPIN IOxSE 描述 复位值 T 31:0 输出置位。1 DxSET[O]对应于Px.0.IOXPIN31]对应于Px.31引脚 未定义 当引脚设置为GPIO输出模式时，可使用该寄存器从引脚输出高电平。 向某位写入1使对应引脚输出高电平。写入0无效。 从该寄存器读回的数据为GPIO输出寄存器的值。该值不反映外部环 境对引脚的影响
PINSELx IOxDIR IOxCLR IOxPIN IOxSET in out 1 0 • GPIO相关寄存器描述——IOxSET IOxSE T 描述 复位值 31 : 0 输出置位。IOxSET[0]对应于Px.0 . IOxPIN[31]对应于Px.31引脚 未定义 当引脚设置为GPIO输出模式时，可使用该寄存器从引脚输出高电平。 向某位写入1使对应引脚输出高电平。写入0无效。 从该寄存器读回的数据为GPIO输出寄存器的值。该值不反映外部环 境对引脚的影响
·GPIO相关寄存器描述一IOxCLR IOxSET out Q IOxDIR IOxCLR PINSELx IOxPIN IOxCLR 描述 复位值 31:0 输出清零。IOxCLR[O]对应于Px.0.1 OxCLR[31]对应于Px.31引脚 未定义 当引脚设置为GPIO输出模式时，可使用该寄存器从引脚输出低电平。 向某位写入1使对应引脚输出低电平。写入0无效。 注意：读取该寄存器无效，不能读回输出寄存器的值
PINSELx IOxDIR IOxCLR IOxPIN IOxSET in out 1 0 • GPIO相关寄存器描述——IOxCLR IOxCLR 描述 复位值 31 : 0 输出清零。IOxCLR[0]对应于Px.0 . IOxCLR[31]对应于Px.31引脚 未定义 当引脚设置为GPIO输出模式时，可使用该寄存器从引脚输出低电平。 向某位写入1使对应引脚输出低电平。写入0无效。 注意：读取该寄存器无效，不能读回输出寄存器的值
