三、生物传感器原理 binding event transducer signal conditioner 人 ligand transducer surface analyte) 〉 Output mpurity- Electronie signal Receptor biolayer electronics
三、生物传感器原理

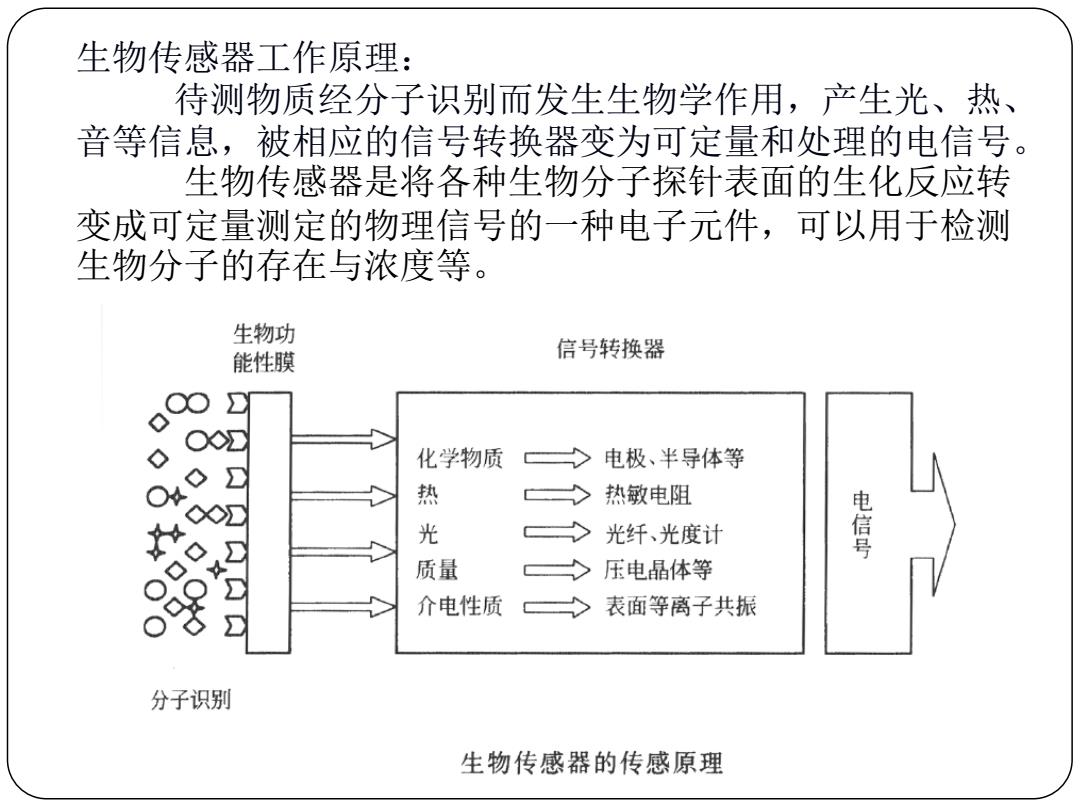

生物传感器工作原理： 待测物质经分子识别而发生生物学作用，产生光、热、 音等信息，被相应的信号转换器变为可定量和处理的电信号。 生物传感器是将各种生物分子探针表面的生化反应转 变成可定量测定的物理信号的一种电子元件，可以用于检测 生物分子的存在与浓度等。 生物功 能性膜 信号转换器 化学物质 电极、半导体等 热 热敏电阻 光 光纤、光度计 电信号 质量 压电晶体等 介电性质 表面等离子共振 分子识别 生物传感器的传感原理
生物传感器工作原理： 待测物质经分子识别而发生生物学作用，产生光、热、 音等信息，被相应的信号转换器变为可定量和处理的电信号。 生物传感器是将各种生物分子探针表面的生化反应转 变成可定量测定的物理信号的一种电子元件，可以用于检测 生物分子的存在与浓度等
生物传感器原理 离子、电阻 、氧、质子 、光、质量 可定量检 待分析物 物敏感膜 化学量或物 理量的变化 能器 测的信号 电极、阻抗仪 分子识别元件 、光纤、压电 (酶、全细胞、 材料 组织、细胞器、 抗原、核酸等)
待分析物 生 物 敏 感 膜 换 能 器 可定量检 测的信号 分子识别元件 （酶、全细胞、 组织、细胞器、 抗原、核酸等） 生物传感器原理 离子、电阻 、氧、质子 、光、质量 化学量或物 理量的变化 电极、阻抗仪 、光纤、压电 材料

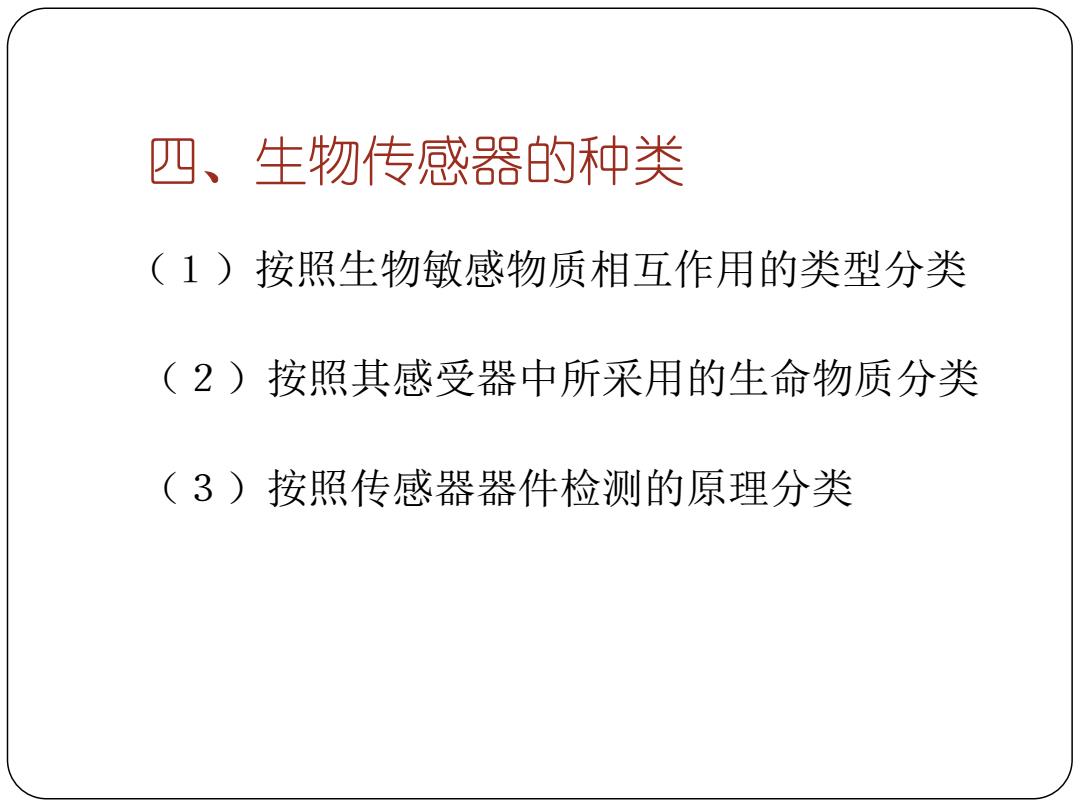

四、生物传感器的种类 (1)按照生物敏感物质相互作用的类型分类 (2)按照其感受器中所采用的生命物质分类 (3)按照传感器器件检测的原理分类
四、生物传感器的种类 （１）按照生物敏感物质相互作用的类型分类 （２）按照其感受器中所采用的生命物质分类 （３）按照传感器器件检测的原理分类
生物传感器主要有两种分类方式 >根据敏感物质的不同，生物传感器可分为酶传感器 微生物传感器、组织传感器、细胞传感器和免疫传感 器等。生物学工作者习惯于采用这种分类方法： >根据生物传感器的信号转换器分类，生物传感器可 以利用电化学电极、场效应晶体管、热敏电阻、光电 器件、声学装置等作为生物传感器的信号转换器
生物传感器主要有两种分类方式： 根据敏感物质的不同，生物传感器可分为酶传感器、 微生物传感器、组织传感器、细胞传感器和免疫传感 器等。生物学工作者习惯于采用这种分类方法； 根据生物传感器的信号转换器分类，生物传感器可 以利用电化学电极、场效应晶体管、热敏电阻、光电 器件、声学装置等作为生物传感器的信号转换器
