4.磁路分析的特点 ()在处理电路时一般不涉及电场问题，但在处理磁路 时离不开磁场的概念。例如在讨论电机时，常常要分 析电机磁路的气隙中磁感应强度的分布情况。 (2)在处理电路时一般可以不考虑漏电流，在处理磁路 时一般都要考虑漏磁通。 (3)磁路欧姆定律和电路欧姆定律只是在形式上相似。 由于4不是常数，其随励磁电流而变，磁路欧姆定律 不能直接用来计算，只能用于定性分析。 (4)在电路中，当E=0时，=0；但在磁路中，由于有 剩磁，当F-0时，Φ不为零。 。中国对基天琴 16/79 章目录上一页下一页返回退出
16/79 章目录 上一页 下一页 返回 退出 4. 磁路分析的特点 (1)在处理电路时一般不涉及电场问题，但在处理磁路 时离不开磁场的概念。例如在讨论电机时，常常要分 析电机磁路的气隙中磁感应强度的分布情况。 (2)在处理电路时一般可以不考虑漏电流，在处理磁路 时一般都要考虑漏磁通。 (3)磁路欧姆定律和电路欧姆定律只是在形式上相似。 由于 不是常数，其随励磁电流而变，磁路欧姆定律 不能直接用来计算，只能用于定性分析。 (4)在电路中，当 E= 0时，I= 0；但在磁路中，由于有 剩磁，当 F= 0 时， 不为零

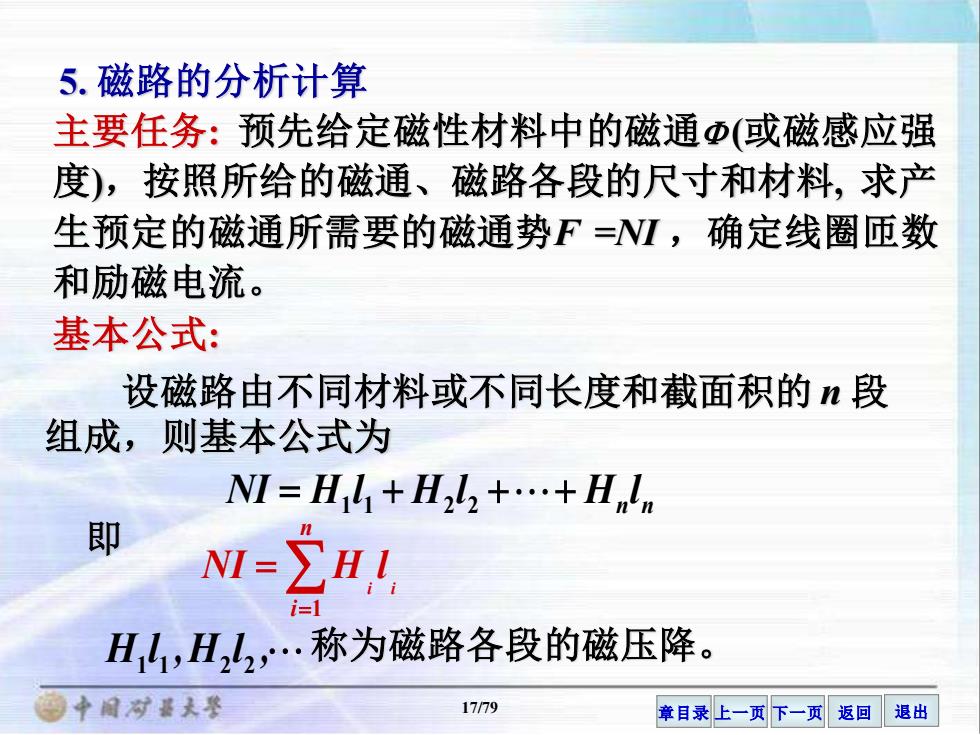

5.磁路的分析计算 主要任务：预先给定磁性材料中的磁通Φ（或磁感应强 度)，按照所给的磁通、磁路各段的尺寸和材料，求产 生预定的磁通所需要的磁通势F=Ⅵ，确定线圈匝数 和励磁电流。 基本公式： 设磁路由不同材料或不同长度和截面积的n段 组成，则基本公式为 NI=Hl1+H2l2+.+Hn 即 H,H2,.称为磁路各段的磁压降。 ②中闻对基天警 17/79 章目录上一页下一页返回退出
17/79 章目录 上一页 下一页 返回 退出 5. 磁路的分析计算 主要任务: 预先给定磁性材料中的磁通 (或磁感应强 度)，按照所给的磁通、磁路各段的尺寸和材料, 求产 生预定的磁通所需要的磁通势F =NI ，确定线圈匝数 和励磁电流。 基本公式: n n NI = H l + H l + + H l 1 1 2 2 设磁路由不同材料或不同长度和截面积的 n 段 组成，则基本公式为 = = n i i i NI H l 1 即 H l ,H l , 1 1 2 2 称为磁路各段的磁压降

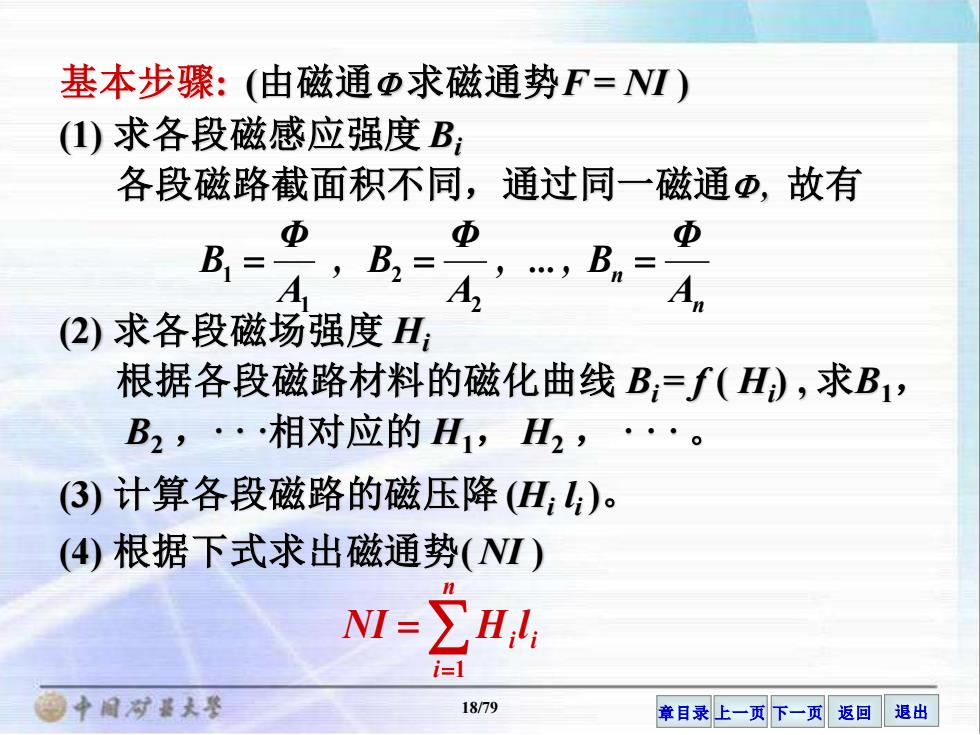

基本步骤：（由磁通Φ求磁通势F=N) ()求各段磁感应强度B: 各段磁路截面积不同，通过同一磁通Φ，故有 B= Φ Φ A A (2)求各段磁场强度H 根据各段磁路材料的磁化曲线B:=f(H),求B1, B2,··相对应的H1,H2, (3)计算各段磁路的磁压降(H,)。 (④)根据下式求出磁通势(N) NI= ∑H4 i=1 曾中园对基天琴 18/79 章目录上一页下一页返回退出
18/79 章目录 上一页 下一页 返回 退出 基本步骤: (由磁通 求磁通势F = NI ) (1) 求各段磁感应强度 Bi 各段磁路截面积不同，通过同一磁通 , 故有 A Φ , . , B A Φ , B A Φ B n = = n = 2 2 1 1 (2) 求各段磁场强度 Hi 根据各段磁路材料的磁化曲线 Bi= f ( Hi ) , 求B1， B2 ，· ··相对应的 H1， H2 ， ···。 (3) 计算各段磁路的磁压降 (Hi l i )。 (4) 根据下式求出磁通势( NI ) = = n i i i NI H l 1

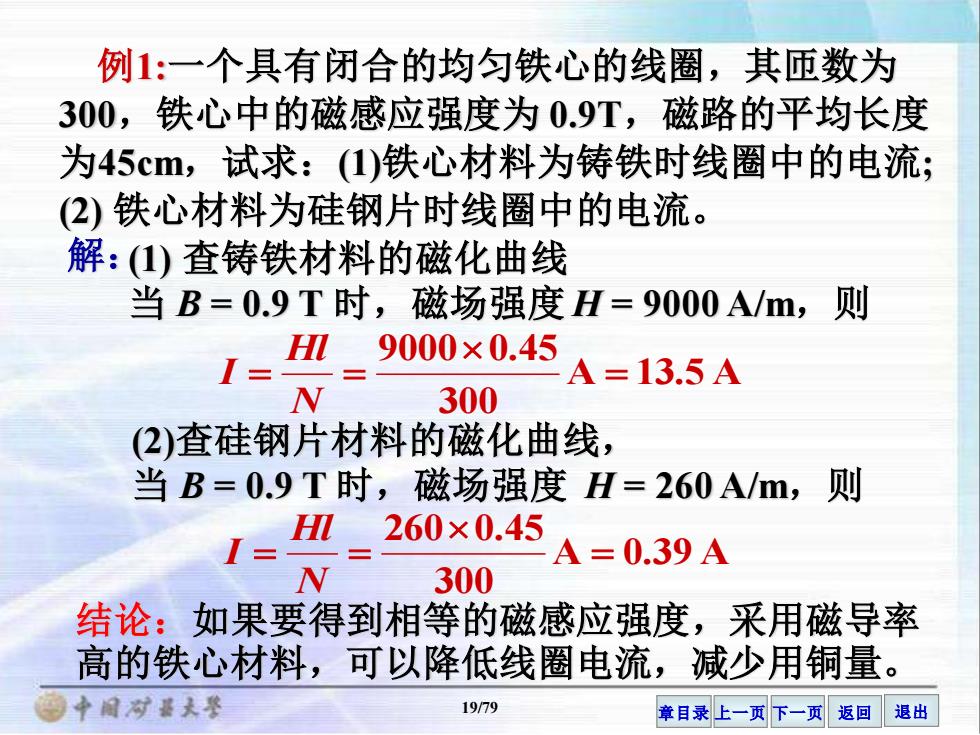

例1：一个具有闭合的均匀铁心的线圈，其匝数为 300,铁心中的磁感应强度为0.9T,磁路的平均长度 为45cm,试求：(1)铁心材料为铸铁时线圈中的电流； (2)铁心材料为硅钢片时线圈中的电流。 解：(1)查铸铁材料的磁化曲线 当B=0.9T时，磁场强度H=9000A/m, 则 H9000×0.45 A=13.5A N 300 (2)查硅钢片材料的磁化曲线， 当B=0.9T时，磁场强度H=260A/m,则 HⅢ 260×0.45 A=0.39A N 300 结论：如果要得到相等的磁感应强度，采用磁导率 高的铁心材料，可以降低线圈电流，减少用铜量。 ⊙中闻对基天警 1979 章目录上一页下一页返回退出
19/79 章目录 上一页 下一页 返回 退出 例1:一个具有闭合的均匀铁心的线圈，其匝数为 300，铁心中的磁感应强度为 0.9T，磁路的平均长度 为45cm，试求：(1)铁心材料为铸铁时线圈中的电流; (2) 铁心材料为硅钢片时线圈中的电流。 解：(1) 查铸铁材料的磁化曲线 当 B = 0.9 T 时，磁场强度 H = 9000 A/m，则 N Hl I A 13.5 A 300 9000 0.45 = = = (2)查硅钢片材料的磁化曲线， 当 B = 0.9 T 时，磁场强度 H = 260 A/m，则 N Hl I A 0.39 A 300 260 0.45 = = = 结论：如果要得到相等的磁感应强度，采用磁导率 高的铁心材料，可以降低线圈电流，减少用铜量

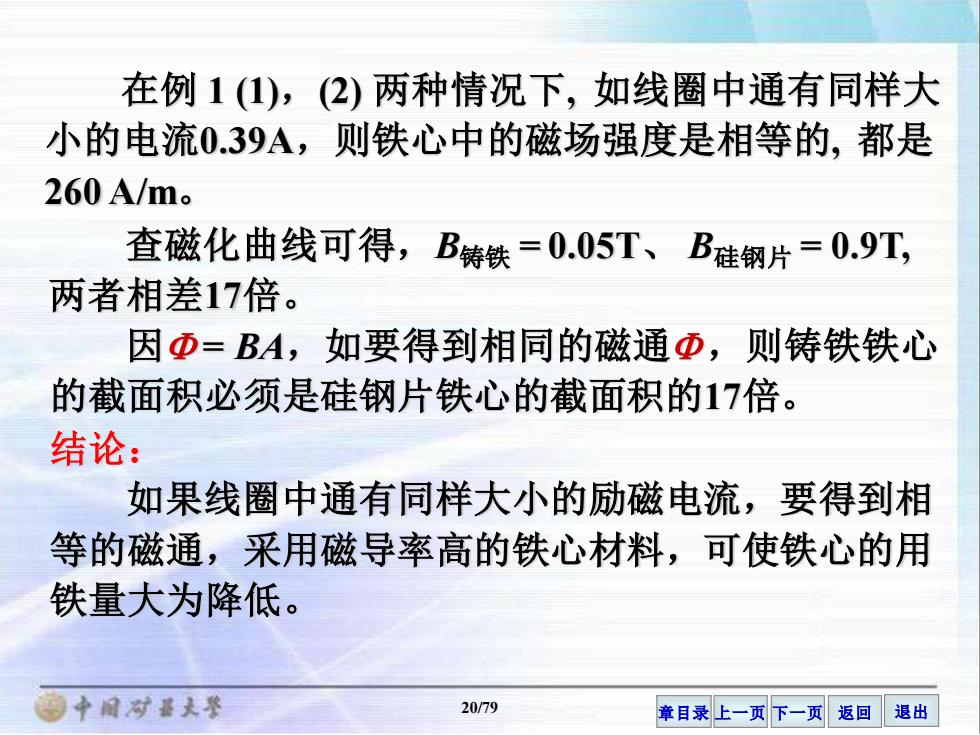

在例1(1)，(2)两种情况下，如线圈中通有同样大 小的电流0.39A,则铁心中的磁场强度是相等的，都是 260A/m. 查磁化曲线可得，B铸铁=0.05T、B硅钢片=0.9T, 两者相差17倍。 因Φ=BA,如要得到相同的磁通Φ，则铸铁铁心 的截面积必须是硅钢片铁心的截面积的17倍。 结论： 如果线圈中通有同样大小的励磁电流，要得到相 等的磁通，采用磁导率高的铁心材料，可使铁心的用 铁量大为降低。 。中国对基天琴 20/79 章目录上一页下一页返回退出
20/79 章目录 上一页 下一页 返回 退出 查磁化曲线可得，B铸铁 = 0.05T、 B硅钢片 = 0.9T, 两者相差17倍。 在例 1 (1)，(2) 两种情况下, 如线圈中通有同样大 小的电流0.39A，则铁心中的磁场强度是相等的, 都是 260 A/m。 因 = BA，如要得到相同的磁通 ，则铸铁铁心 的截面积必须是硅钢片铁心的截面积的17倍。 结论： 如果线圈中通有同样大小的励磁电流，要得到相 等的磁通，采用磁导率高的铁心材料，可使铁心的用 铁量大为降低
