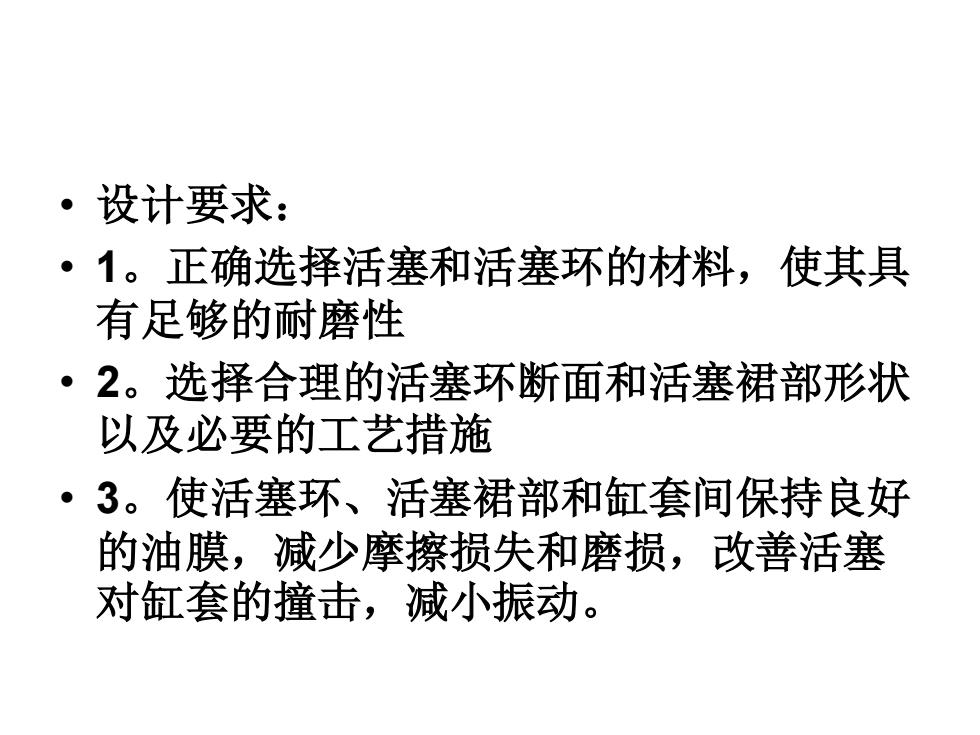

·设计要求： ·1。正确选择活塞和活塞环的材料，使其具 有足够的耐磨性 。 2。选择合理的活塞环断面和活塞裙部形状 以及必要的工艺措施 ·3。使活塞环、活塞裙部和缸套间保持良好 的油膜，减少摩擦损失和磨损，改善活塞 对缸套的撞击，减小振动
• 设计要求： • 1。正确选择活塞和活塞环的材料，使其具 有足够的耐磨性 • 2。选择合理的活塞环断面和活塞裙部形状 以及必要的工艺措施 • 3。使活塞环、活塞裙部和缸套间保持良好 的油膜，减少摩擦损失和磨损，改善活塞 对缸套的撞击，减小振动

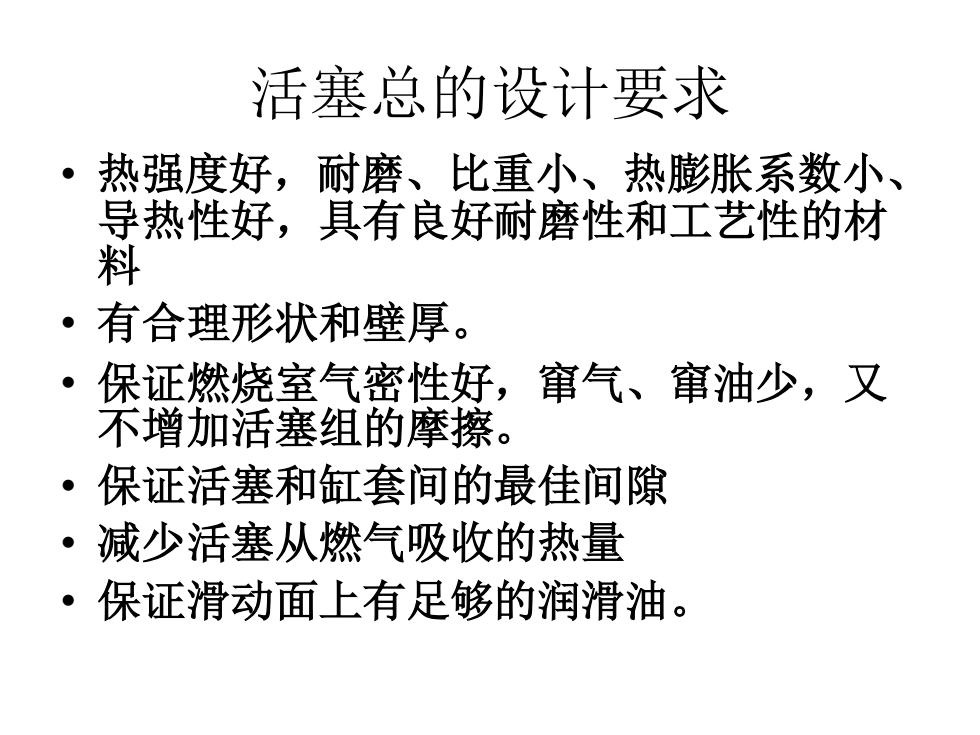

活塞总的设计要求 ·热强度好，耐磨、比重小、热膨胀系数小、 导热性好，具有良好耐磨性和工艺性的材 料 ·有合理形状和壁厚。 。 保证燃烧室气密性好，窜气、窜油少，又 不增加活塞组的摩擦。 。 保证活塞和缸套间的最佳间隙 减少活塞从燃气吸收的热量 保证滑动面上有足够的润滑油
活塞总的设计要求 • 热强度好，耐磨、比重小、热膨胀系数小、 导热性好，具有良好耐磨性和工艺性的材 料 • 有合理形状和壁厚。 • 保证燃烧室气密性好，窜气、窜油少，又 不增加活塞组的摩擦。 • 保证活塞和缸套间的最佳间隙 • 减少活塞从燃气吸收的热量 • 保证滑动面上有足够的润滑油

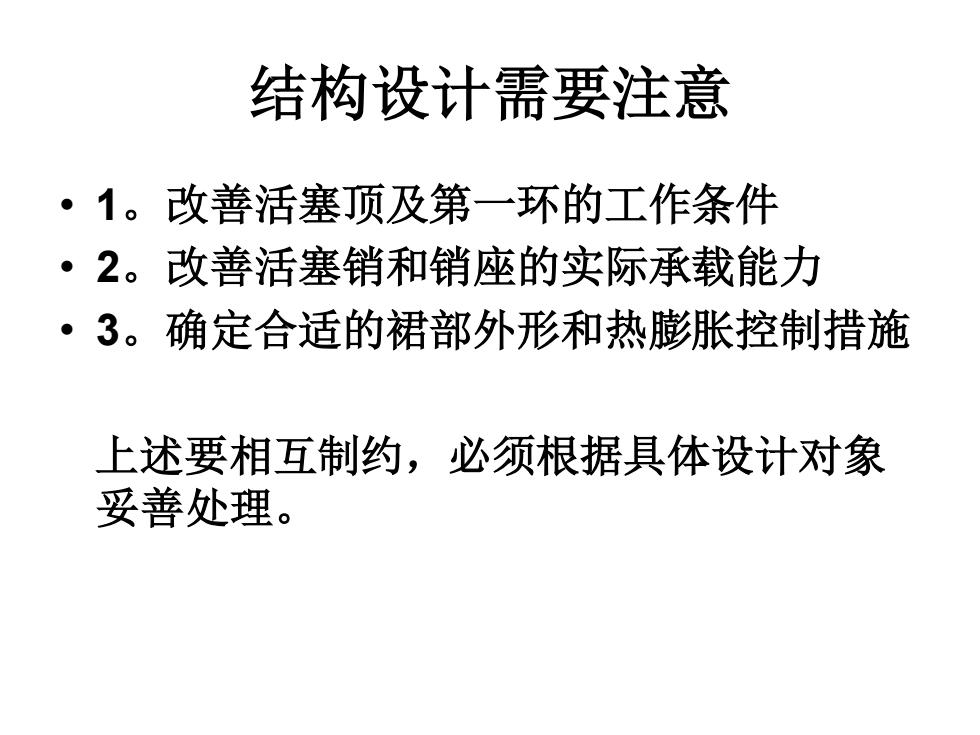

结构设计需要注意 ·1。改善活塞顶及第一环的工作条件 2。改善活塞销和销座的实际承载能力 ·3。确定合适的裙部外形和热膨胀控制措施 上述要相互制约，必须根据具体设计对象 妥善处理
结构设计需要注意 • 1。改善活塞顶及第一环的工作条件 • 2。改善活塞销和销座的实际承载能力 • 3。确定合适的裙部外形和热膨胀控制措施 上述要相互制约，必须根据具体设计对象 妥善处理

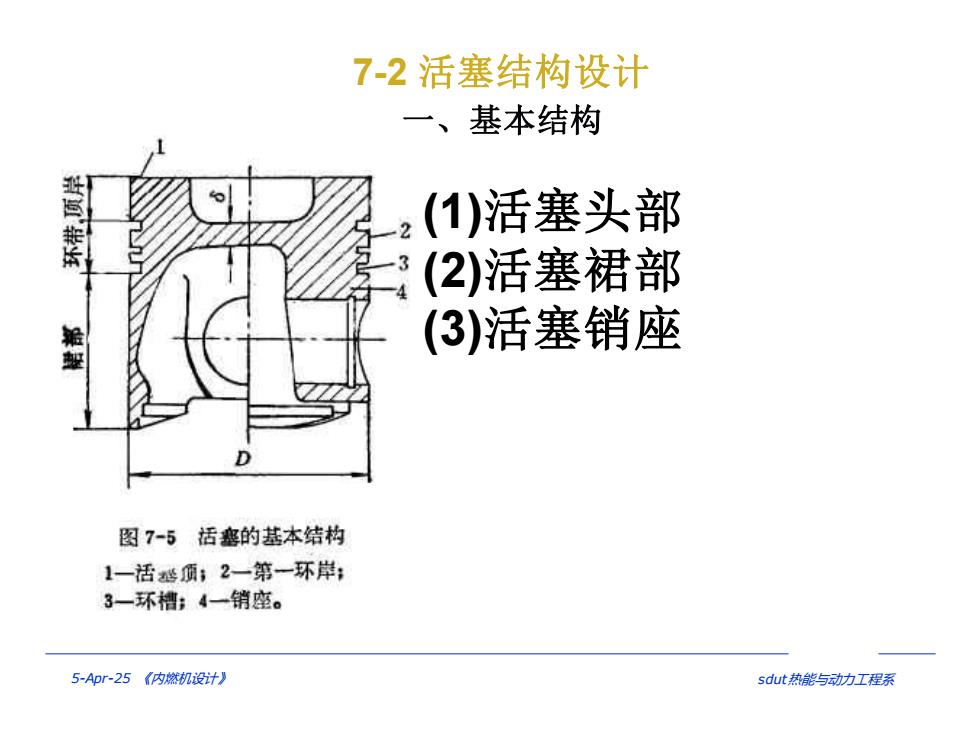

7-2活塞结构设计 一、基本结构 (1)活塞头部 二(2)活塞裙部 (3)活塞销座 图7-5括塞的基本结构 1一活延顶；2一第一环岸： 3-环槽；4一销座。 5-Apr-25(内燃机设计) sdut热能与动力工程系
5-Apr-25 《内燃机设计》 sdut热能与动力工程系 7-2 活塞结构设计 一、基本结构 (1)活塞头部 (2)活塞裙部 (3)活塞销座

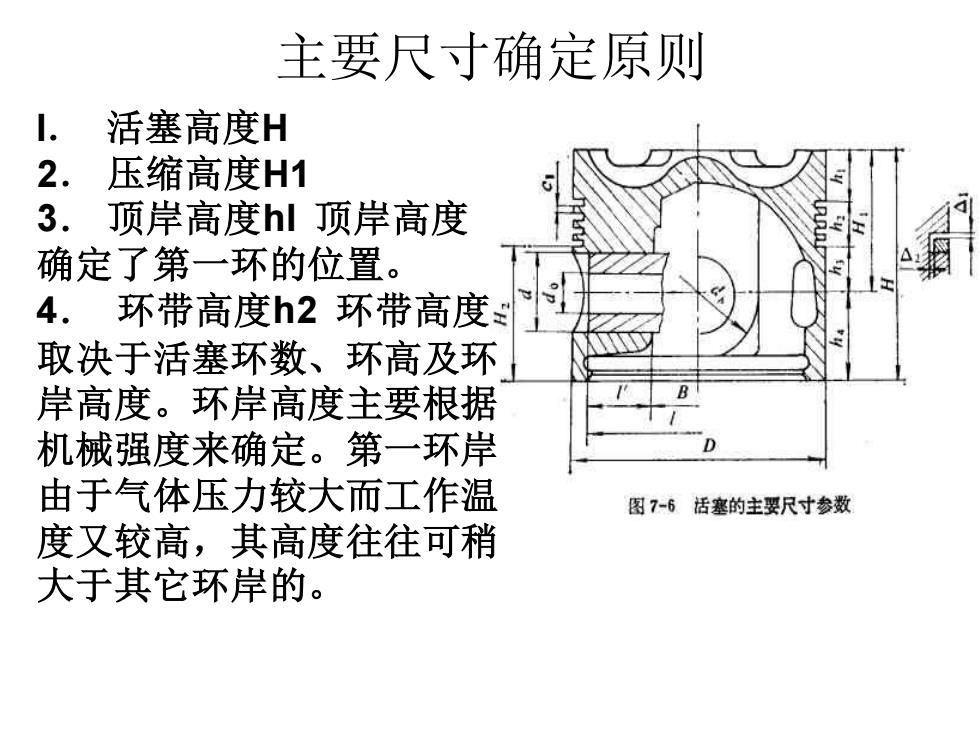

主要尺寸确定原则 I. 活塞高度H 2.压缩高度H1 3.顶岸高度hl顶岸高度 确定了第一环的位置。 4.环带高度h2环带高度 取决于活塞环数、环高及环 岸高度。环岸高度主要根据 机械强度来确定。第一环岸 由于气体压力较大而工作温 图7-6话塞的主要尺寸参数 度又较高，其高度往往可稍 大于其它环岸的
主要尺寸确定原则 I． 活塞高度H 2． 压缩高度H1 3． 顶岸高度hl 顶岸高度 确定了第一环的位置。 4． 环带高度h2 环带高度 取决于活塞环数、环高及环 岸高度。环岸高度主要根据 机械强度来确定。第一环岸 由于气体压力较大而工作温 度又较高，其高度往往可稍 大于其它环岸的
