俯斜一衡重式挡土墙示意图 710900 Z10800 Z10400 习 △103.60 710300 103.00 6
6

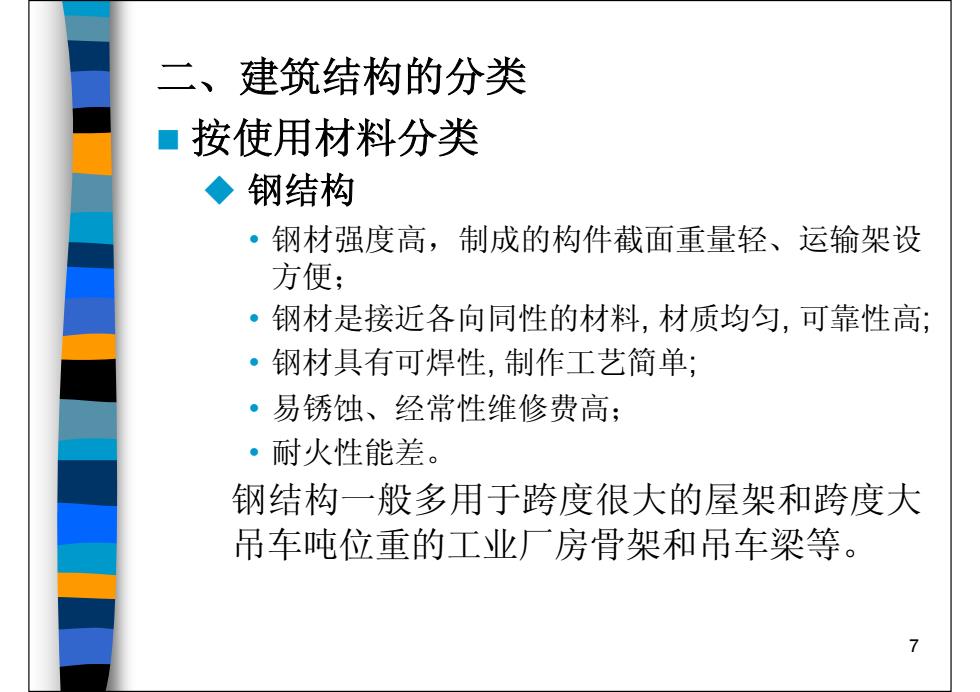

二、建筑结构的分类 ■按使用材料分类 ◆钢结构 ·钢材强度高，制成的构件截面重量轻、运输架设 方便： ·钢材是接近各向同性的材料，材质均匀，可靠性高； ·钢材具有可焊性，制作工艺简单； ·易锈蚀、经常性维修费高： ·耐火性能差。 钢结构一般多用于跨度很大的屋架和跨度大 吊车吨位重的工业厂房骨架和吊车梁等。 7
7 二、建筑结构的分类 按使用材料分类 钢结构 • 钢材强度高，制成的构件截面重量轻、运输架设 方便； • 钢材是接近各向同性的材料, 材质均匀, 可靠性高; • 钢材具有可焊性, 制作工艺简单; • 易锈蚀、经常性维修费高； • 耐火性能差。 钢结构一般多用于跨度很大的屋架和跨度大 吊车吨位重的工业厂房骨架和吊车梁等
◆钢筋混凝土结构 钢筋混凝士是由钢筋和混凝土两种材料组成 的一种复合材料。 ·在钢筋混凝土结构中，混凝土主要承受压力，钢 筋主要承受拉力； ·钢筋混凝土强度高、耐久性和抗震性好、具有可 模性等； ·钢筋混凝土自重大、费工费模、抗裂性差。但技 术方面的更新以及材料、工艺方面的改进，这些 缺点已经得到了部分的克服和改善。 钢筋混凝土结构是目前最主要的建筑结构。 现浇钢筋混凝土构件 钢筋混凝土构件 预制钢筋混凝土构件
8 钢筋混凝土结构 钢筋混凝土是由钢筋和混凝土两种材料组成 的一种复合材料。 • 在钢筋混凝土结构中，混凝土主要承受压力，钢 筋主要承受拉力; • 钢筋混凝土强度高、耐久性和抗震性好、具有可 模性等; • 钢筋混凝土自重大、费工费模、抗裂性差。但技 术方面的更新以及材料、工艺方面的改进，这些 缺点已经得到了部分的克服和改善。 钢筋混凝土结构是目前最主要的建筑结构。 钢筋混凝土构件 现浇钢筋混凝土构件 预制钢筋混凝土构件
外力 受压区 中物 裂缝 受拉区 外力 钢筋
钢筋 9 外力 外力 受压区 受拉区 裂缝

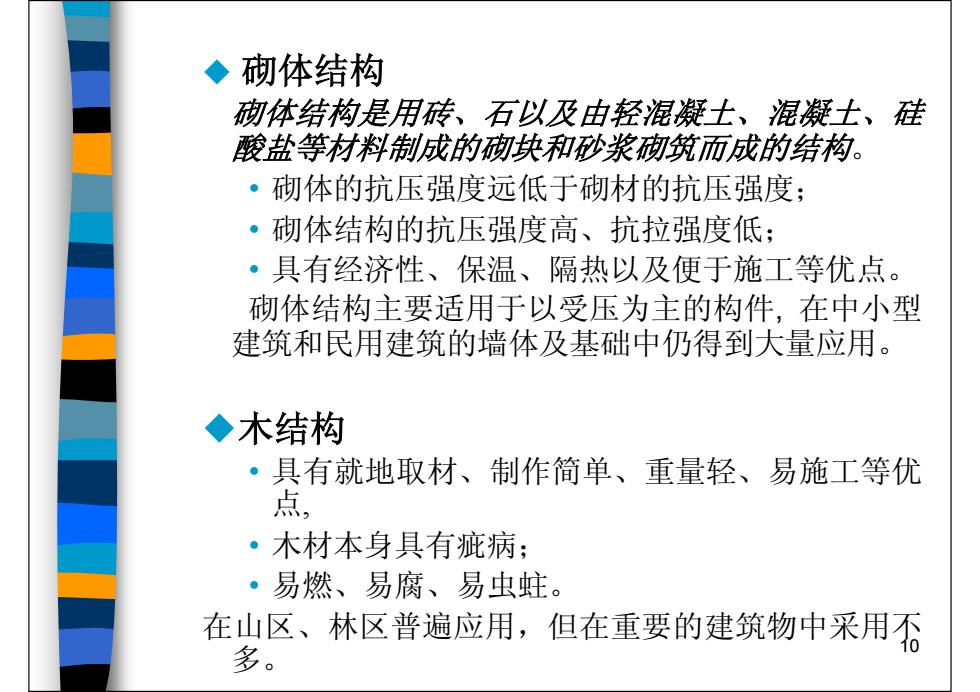

◆ 砌体结构 砌体结构是用砖、石以及由轻混凝士、混凝士、硅 酸盐等材料制成的砌块和砂浆筑而成的结构。 ·砌体的抗压强度远低于砌材的抗压强度； ·砌体结构的抗压强度高、抗拉强度低； ·具有经济性、保温、隔热以及便于施工等优点。 砌体结构主要适用于以受压为主的构件，在中小型 建筑和民用建筑的墙体及基础中仍得到大量应用。 ◆木结构 ·具有就地取材、制作简单、重量轻、易施工等优 点， ·木材本身具有疵病： ·易燃、易腐、易虫蛀。 在山区、林区普遍应用，但在重要的建筑物中采用否 多
10 砌体结构 砌体结构是用砖、石以及由轻混凝土、混凝土、硅 酸盐等材料制成的砌块和砂浆砌筑而成的结构。 • 砌体的抗压强度远低于砌材的抗压强度； • 砌体结构的抗压强度高、抗拉强度低； • 具有经济性、保温、隔热以及便于施工等优点。 砌体结构主要适用于以受压为主的构件, 在中小型 建筑和民用建筑的墙体及基础中仍得到大量应用。 木结构 • 具有就地取材、制作简单、重量轻、易施工等优 点, • 木材本身具有疵病； • 易燃、易腐、易虫蛀。 在山区、林区普遍应用，但在重要的建筑物中采用不 多
