典型图例 986 y(inFerO) 0.0500.0750.1000.1250.150 0.5 1500 1400 0 300 4.5 1200 a=f(g)T -0.4 4.0 1000 -1.0 1202℃ o=f(y-ny2) 3.5 n=3.36 -1.5 1010 10* 3.0 1010101 氧分压(am) 2.5 .035 0.055 0.075 p型半导体Ni1-O的电导率与氧 y-ny2 分压的关系 p型半导体(Fe1-vO)的电导率 与组分y的关系 电子到转大学 缺感材赵与传成要课积妇 制作

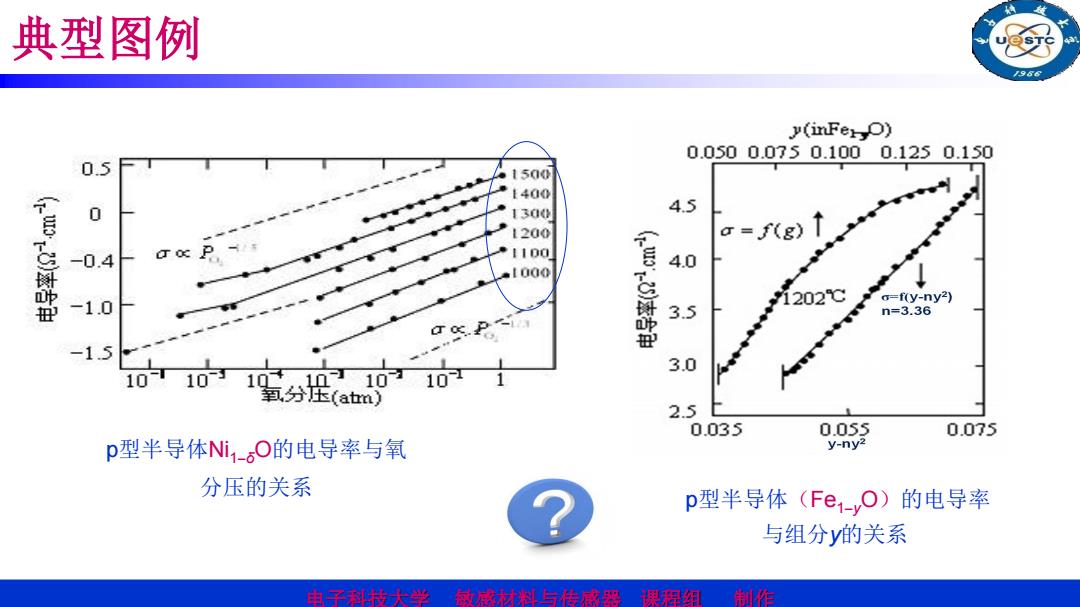

电子科技大学 敏感材料与传感器 课程组 制作 典型图例 p型半导体Ni1δO的电导率与氧 分压的关系 p型半导体（Fe1yO）的电导率 与组分y的关系
2.陶瓷材料的物理、化学性质 1000 500333 209017142学 11 zo 电导率随温度的变化： RO3- T5) V:O- Nbo- 10 Nio Cr:O3 10 函 n◆4 104 要 108 10o 101 103/7(K 电子到转大学 转感材赵与传成熙明积妇作

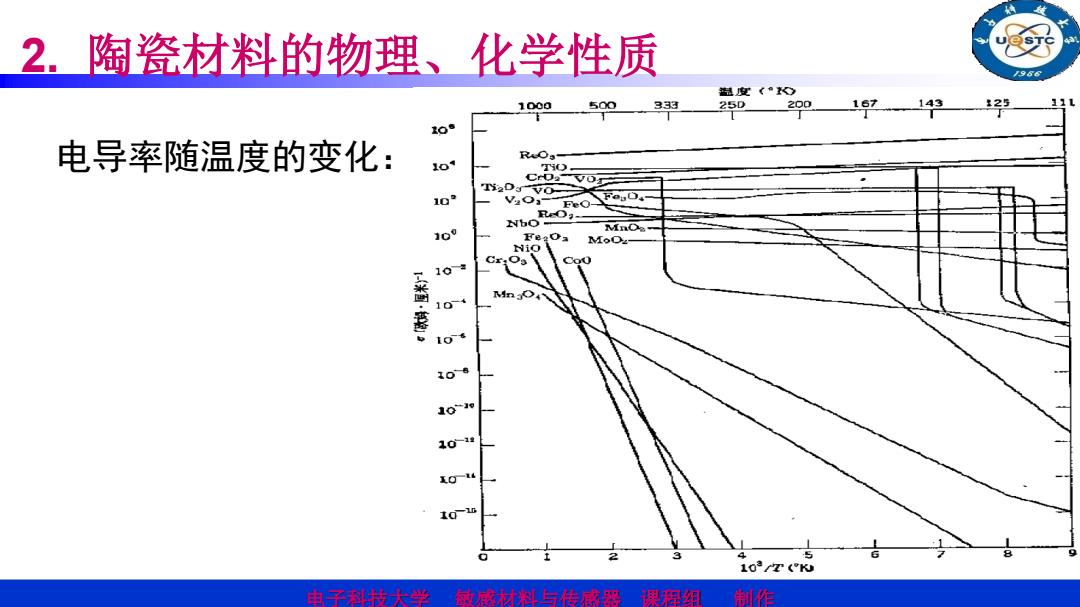

电子科技大学 敏感材料与传感器 课程组 制作 2. 陶瓷材料的物理、化学性质 电导率随温度的变化：
3.化学敏感元件用陶瓷材料 /98 >化学敏感元件是获取被测对象的化学特性并将其转换为电信号或光信号 加以检测的元件。 >化学敏感元件主要是利用化学反应进行化学物质的识别并获取有关量的 信息。（敏感物质与被测对象间将发生电子转移。） >金属氧化物和氧化物载体金属催化材料的性能稳定，所以常用做长寿命 敏感材料。 >化学敏感元件的分类方法很多。若从对象物来看，可分为（可燃性、有 毒)气敏元件、氧敏元件、湿（水蒸气）敏元件、生物敏元件等。 由子转大学 储感材料与传成恶果程烟 作

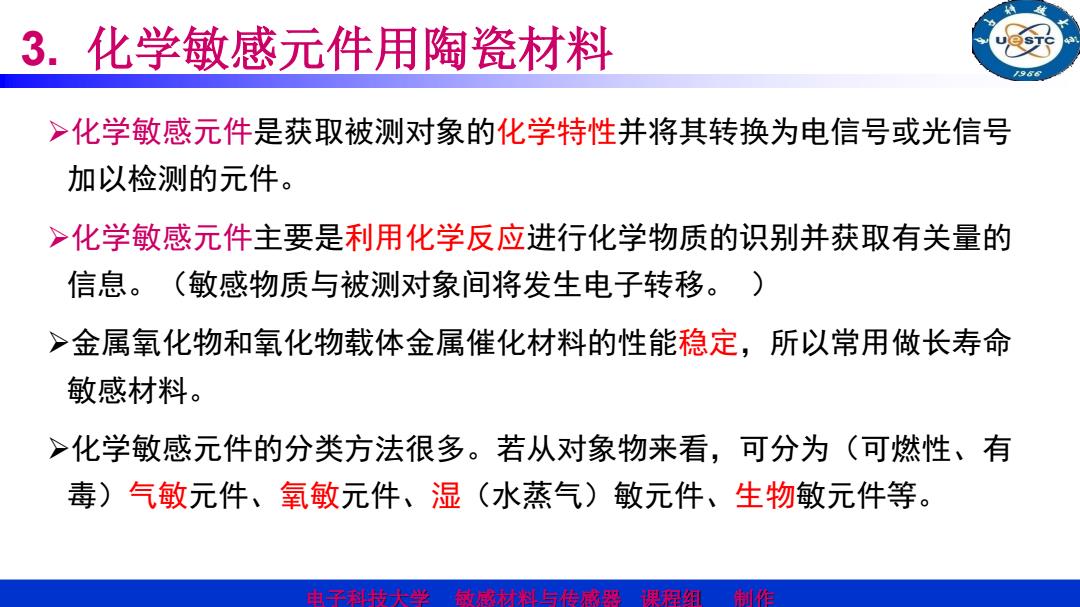

电子科技大学 敏感材料与传感器 课程组 制作 3. 化学敏感元件用陶瓷材料 化学敏感元件是获取被测对象的化学特性并将其转换为电信号或光信号 加以检测的元件。 化学敏感元件主要是利用化学反应进行化学物质的识别并获取有关量的 信息。（敏感物质与被测对象间将发生电子转移。 ） 金属氧化物和氧化物载体金属催化材料的性能稳定，所以常用做长寿命 敏感材料。 化学敏感元件的分类方法很多。若从对象物来看，可分为（可燃性、有 毒）气敏元件、氧敏元件、湿（水蒸气）敏元件、生物敏元件等
/986 根据气体分子与固体敏感材料的关系，化学敏感元件的作用机制有： ①物理吸附：吸附导致敏感材料的电导率、电容等变化，如：湿敏元件。 ②化学吸附：吸附分子导致表面载流子浓度发生变化，如C0气敏。 ③化学反应：可燃性气体的接触燃烧生成热，如：可燃性气体检测。 ④气体成分分子深入固体中：气体分子进入敏感材料的晶体内部，从而 改变其电导率，如煤气传感器。 ⑤气体成分分子透过固体：两侧浓度不同，由于扩散导致浓差电池电动 势，如氧离子传感器。 电子到书大学林感材料与传成恶果程烟制作
电子科技大学 敏感材料与传感器 课程组 制作 根据气体分子与固体敏感材料的关系，化学敏感元件的作用机制有： ①物理吸附：吸附导致敏感材料的电导率、电容等变化，如：湿敏元件。 ②化学吸附：吸附分子导致表面载流子浓度发生变化，如CO气敏。 ③化学反应：可燃性气体的接触燃烧生成热，如：可燃性气体检测。 ④气体成分分子深入固体中：气体分子进入敏感材料的晶体内部，从而 改变其电导率，如煤气传感器。 ⑤气体成分分子透过固体：两侧浓度不同，由于扩散导致浓差电池电动 势，如氧离子传感器
/98 3.1吸附 ◆靠近固体物质界面附近的来自液相、气相溶质或气体分子的浓 度与相内浓度不同的现象称为吸附。吸附物质返回原来的相称 极券类： >根据吸附力的不同，「 吸附可大致分为物理吸附和化学吸附。 >物理吸附受范德华力支配，而化学吸附由所谓的离子键、共 价键、配位键等化学键引起。 电子到书大学林感材料与传成婴果程烟制作

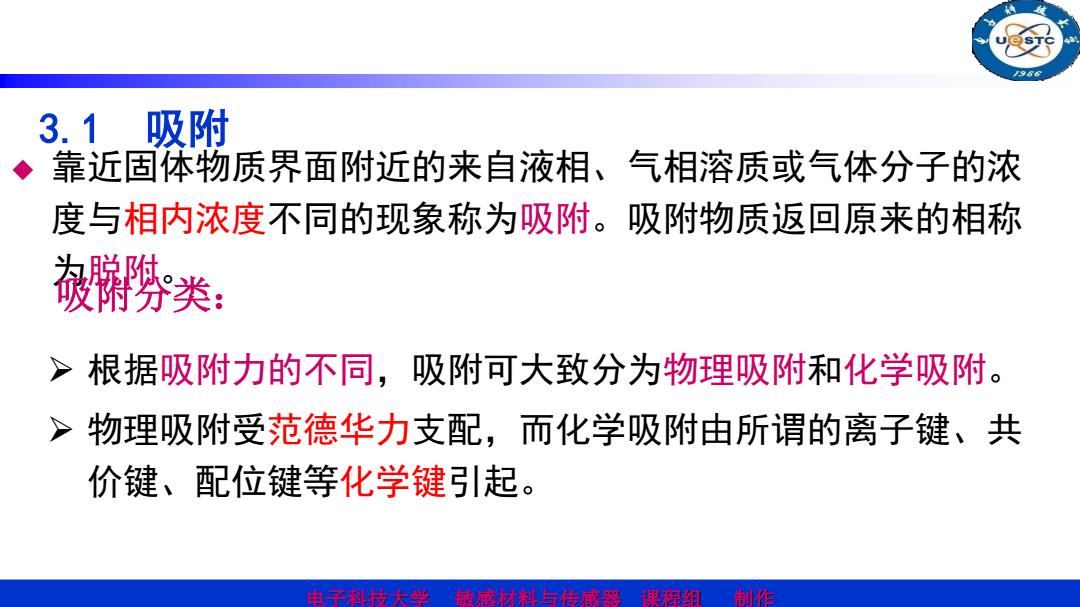

电子科技大学 敏感材料与传感器 课程组 制作 靠近固体物质界面附近的来自液相、气相溶质或气体分子的浓 度与相内浓度不同的现象称为吸附。吸附物质返回原来的相称 为脱附。 吸附分类： 根据吸附力的不同，吸附可大致分为物理吸附和化学吸附。 物理吸附受范德华力支配，而化学吸附由所谓的离子键、共 价键、配位键等化学键引起。 3.1 吸附
