90 ⊕ b)十字形刃钻头 05 75 a)一字形刃钻头 c)X形刃钻头 d)柱齿刃钻头 图喝 钻头型式
钻头型式

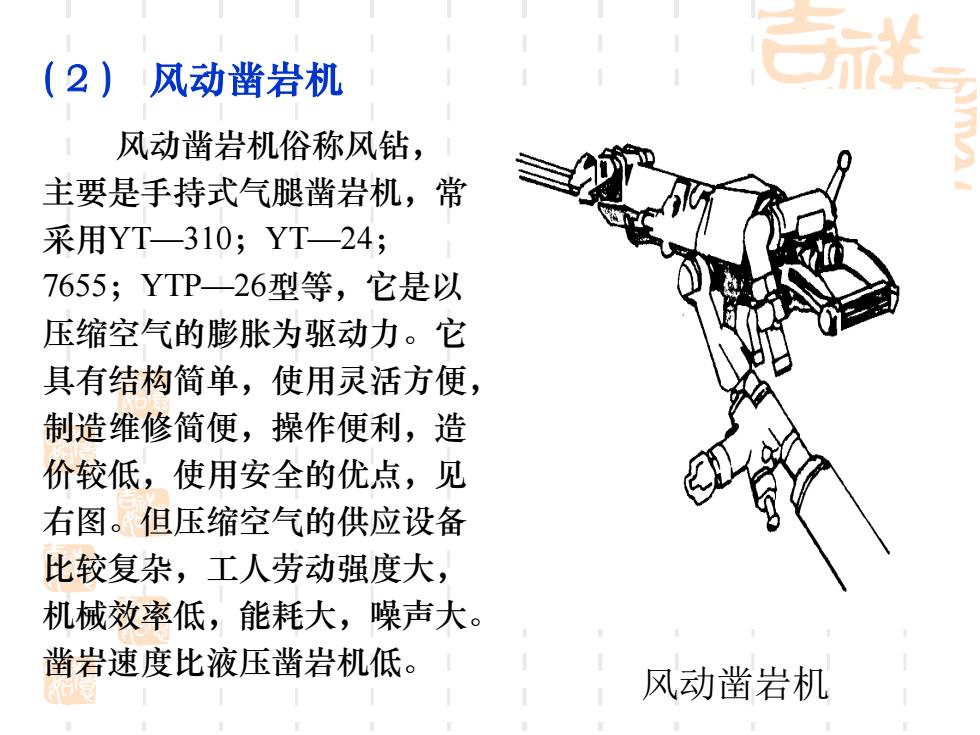

(2)风动凿岩机 风动凿岩机俗称风钻， 主要是手持式气腿凿岩机，常 采用YT-310;YT-24; 7655;YTP一26型等，它是以 压缩空气的膨胀为驱动力。它 具有结构简单，使用灵活方便， 制造维修简便，操作便利，造 价较低，使用安全的优点，见 右图。但压缩空气的供应设备 此较复杂，工人劳动强度大， 机械效率低，能耗大，噪声大。 凿岩速度比液压凿岩机低。 风动凿岩机
( 2 ) 风动凿岩机 风动凿岩机俗称风钻， 主要是手持式气腿凿岩机，常 采用YT—310；YT—24； 7655；YTP—26型等，它是以 压缩空气的膨胀为驱动力。它 具有结构简单，使用灵活方便， 制造维修简便，操作便利，造 价较低，使用安全的优点，见 右图。但压缩空气的供应设备 比较复杂，工人劳动强度大， 机械效率低，能耗大，噪声大。 凿岩速度比液压凿岩机低。 风动凿岩机

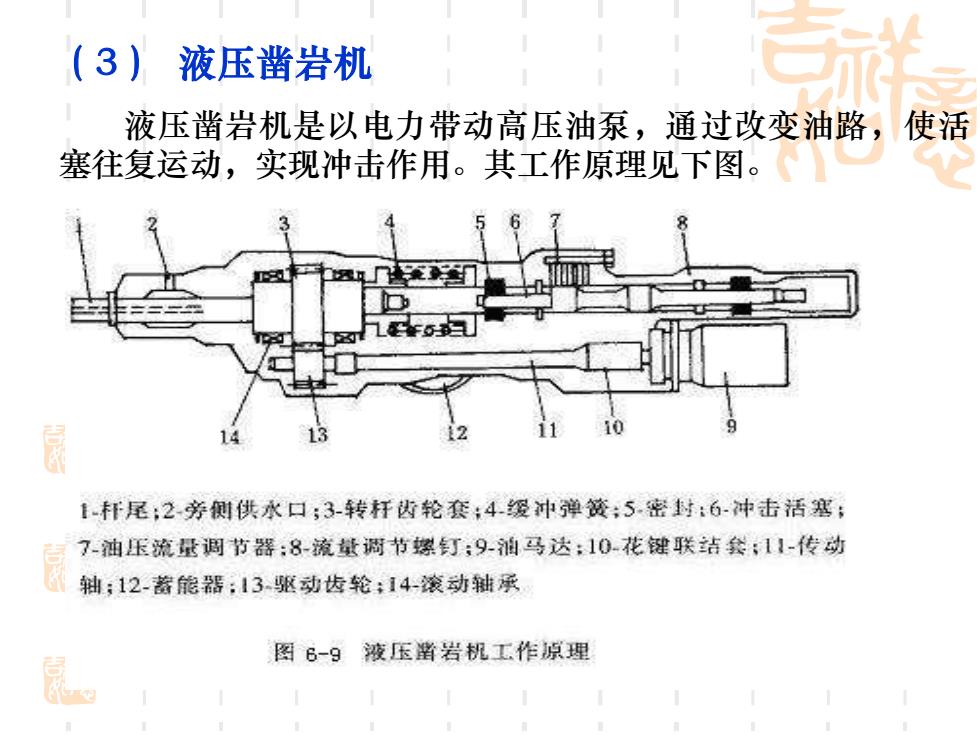

（3)液压凿岩机 液压凿岩机是以电力带动高压油泵，通过改变油路， 使活 塞往复运动，实现冲击作用。其工作原理见下图。 1杆尾：2旁侧供水口；3-转杆齿轮套：4缓冲弹簧；5-密封：6-冲击活塞： 7-油压流量调节器：8流量调节螺钉：9-油马达：10花键联结套：11-传动 轴：12-蓄能器：13驱动齿轮：14滚动轴承 图6-9液压凿岩机工作源理
( 3 ) 液压凿岩机 液压凿岩机是以电力带动高压油泵，通过改变油路，使活 塞往复运动，实现冲击作用。其工作原理见下图

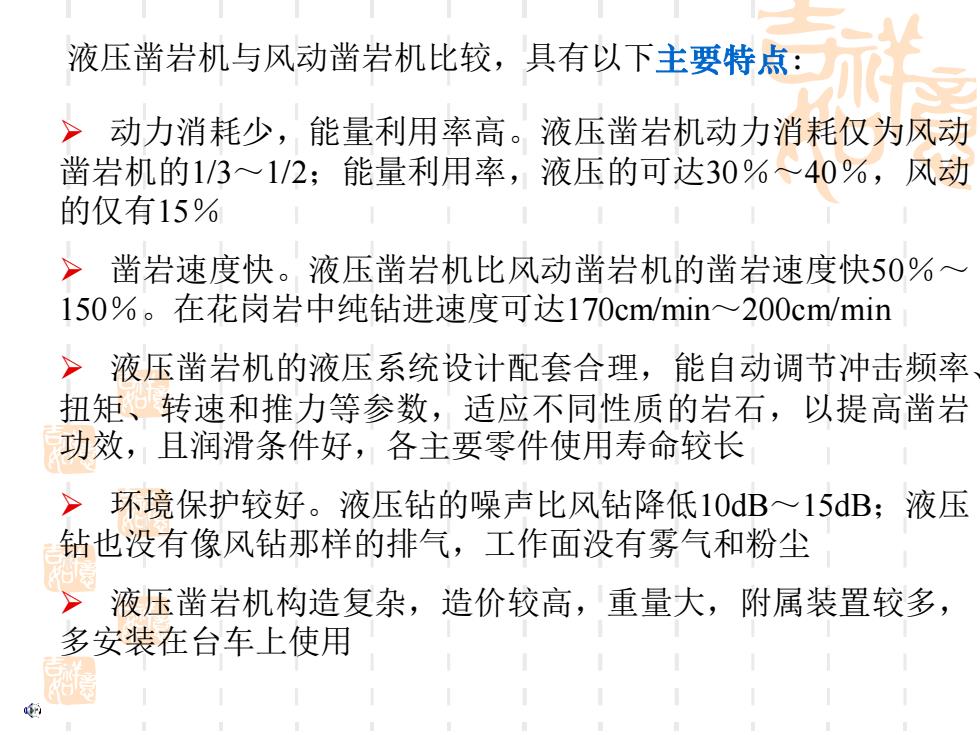

液压凿岩机与风动凿岩机比较，具有以下主要特点： >动力消耗少，能量利用率高。液压凿岩机动力消耗仅为风动 凿岩机的1/3~1/2；能量利用率，液压的可达30%~40%，风动 的仅有15% >凿岩速度快。液压凿岩机比风动凿岩机的凿岩速度快50%、 150%。在花岗岩中纯钻进速度可达170cm/min~200cm/min >液压凿岩机的液压系统设计配套合理，能自动调节冲击频率 扭矩、转速和推力等参数，适应不同性质的岩石，以提高凿岩 功效，且润滑条件好，各主要零件使用寿命较长 >环境保护较好。液压钻的噪声比风钻降低10dB~15dB; 液压 钻也没有像风钻那样的排气，工作面没有雾气和粉尘 > 液压凿岩机构造复杂，造价较高，重量大，附属装置较多， 多安装在台车上使用
液压凿岩机与风动凿岩机比较，具有以下主要特点： ➢ 动力消耗少，能量利用率高。液压凿岩机动力消耗仅为风动 凿岩机的1/3～1/2；能量利用率，液压的可达30％～40％，风动 的仅有15％ ➢ 凿岩速度快。液压凿岩机比风动凿岩机的凿岩速度快50％～ 150％。在花岗岩中纯钻进速度可达170cm/min～200cm/min ➢ 液压凿岩机的液压系统设计配套合理，能自动调节冲击频率、 扭矩、转速和推力等参数，适应不同性质的岩石，以提高凿岩 功效，且润滑条件好，各主要零件使用寿命较长 ➢ 环境保护较好。液压钻的噪声比风钻降低10dB～15dB；液压 钻也没有像风钻那样的排气，工作面没有雾气和粉尘 ➢ 液压凿岩机构造复杂，造价较高，重量大，附属装置较多， 多安装在台车上使用
