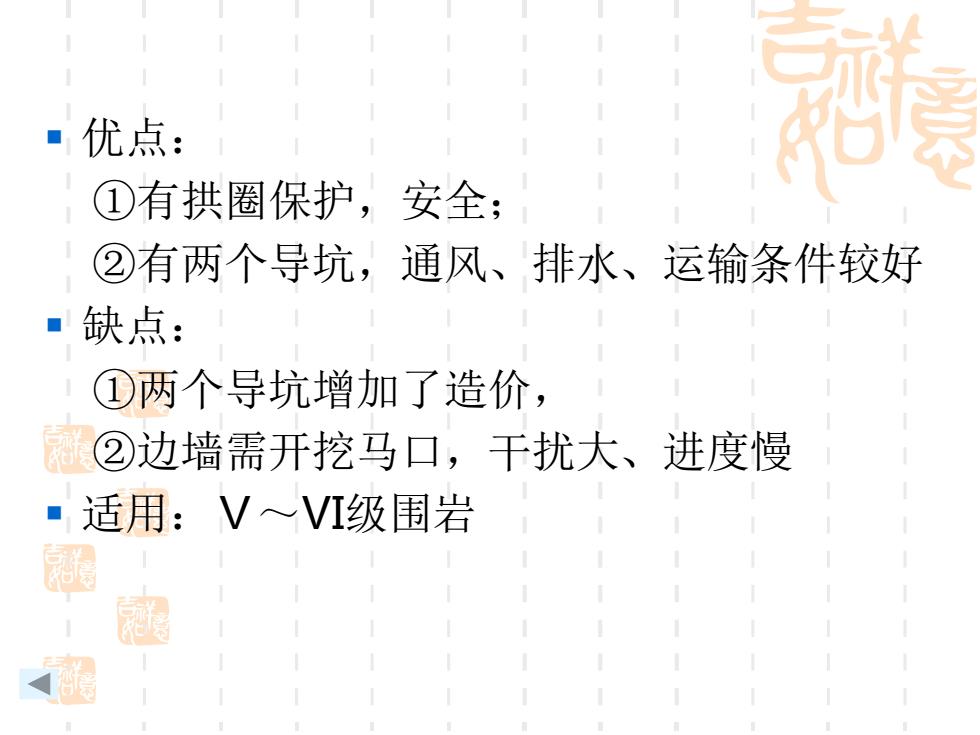

■优点： ①有拱圈保护，安全； ②有两个导坑，通风、排水、运输条件较好 缺点： ①两个导坑增加了造价， ②边墙需开挖马口，干扰大、进度慢 ■适用：V~VI级围岩 圈 國
▪ 优点： ①有拱圈保护，安全； ②有两个导坑，通风、排水、运输条件较好 ▪ 缺点： ①两个导坑增加了造价， ②边墙需开挖马口，干扰大、进度慢 ▪ 适用：Ⅴ～Ⅵ级围岩
二、传统矿山法与新奥法施工的区别 ■相同：均属于钻爆法 不同：对围岩的认识和处理上不同 新奥法 传统矿山法 临时支护 锚喷支护 木支撑为主、钢支撑 支护 永久支护 复合式衬砌 单层模注混凝土衬砌 闭合支护 强 调 不强调 控制 爆破 必须采用 可采用 测 量 必须采用 无 施工方法 分块较少 分块较多
二、传统矿山法与新奥法施工的区别 ▪ 相同：均属于钻爆法 ▪ 不同：对围岩的认识和处理上不同 新 奥 法 传统矿山法 支 护 临 时 支 护 锚 喷 支 护 木支撑为主、钢支撑 永 久 支 护 复 合 式 衬 砌 单层模注混凝土衬砌 闭 合 支 护 强 调 不强调 控 制 爆 破 必 须 采 用 可采用 测 量 必 须 采 用 无 施 工 方 法 分 块 较 少 分块较多

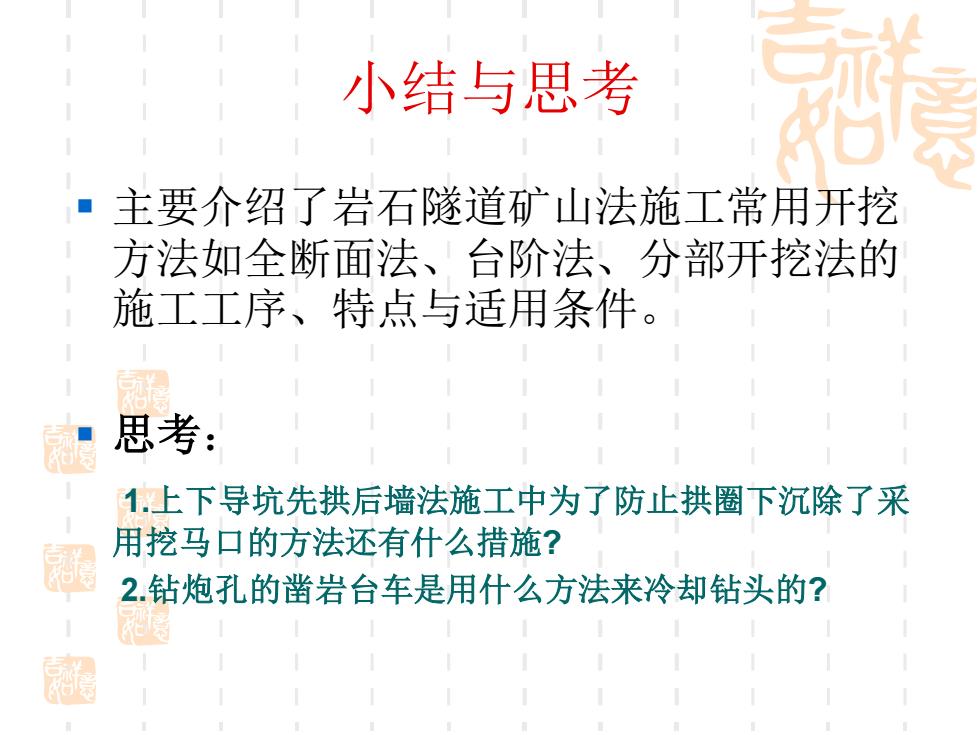

小结与思考 主要介绍了岩石隧道矿山法施工常用开挖 方法如全断面法、台阶法、分部开挖法的 施工工序、特点与适用条件。 思考： 1.上下导坑先拱后墙法施工中为了防止拱圈下沉除了采 周 用挖马口的方法还有什么措施？ 2.钻炮孔的凿岩台车是用什么方法来冷却钻头的？
小结与思考 ▪ 主要介绍了岩石隧道矿山法施工常用开挖 方法如全断面法、台阶法、分部开挖法的 施工工序、特点与适用条件。 ▪ 思考： 1.上下导坑先拱后墙法施工中为了防止拱圈下沉除了采 用挖马口的方法还有什么措施? 2.钻炮孔的凿岩台车是用什么方法来冷却钻头的?

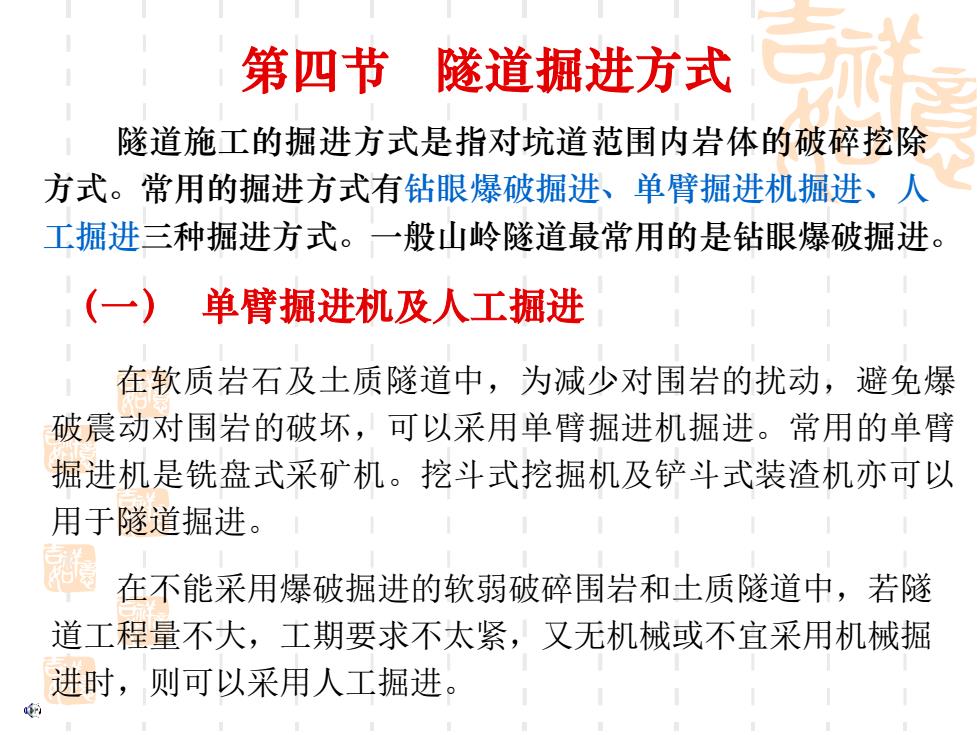

第四节 隧道掘进方式 隧道施工的掘进方式是指对坑道范围内岩体的破碎挖除 方式。常用的掘进方式有钻眼爆破掘进、单臂掘进机掘进、人 工掘进三种掘进方式。一般山岭隧道最常用的是钻眼爆破掘进。 (一) 单臂掘进机及人工掘进 在软质岩石及土质隧道中，为减少对围岩的扰动，避免爆 破震动对围岩的破坏，可以采用单臂掘进机掘进。常用的单臂 掘进机是铣盘式采矿机。挖斗式挖掘机及铲斗式装渣机亦可以 用于隧道掘进。 在不能采用爆破掘进的软弱破碎围岩和土质隧道中，若隧 道工程量不大，工期要求不太紧，又无机械或不宜采用机械掘 进时，则可以采用人工掘进。 网
第四节 隧道掘进方式 隧道施工的掘进方式是指对坑道范围内岩体的破碎挖除 方式。常用的掘进方式有钻眼爆破掘进、单臂掘进机掘进、人 工掘进三种掘进方式。一般山岭隧道最常用的是钻眼爆破掘进。 （一） 单臂掘进机及人工掘进 在软质岩石及土质隧道中，为减少对围岩的扰动，避免爆 破震动对围岩的破坏，可以采用单臂掘进机掘进。常用的单臂 掘进机是铣盘式采矿机。挖斗式挖掘机及铲斗式装渣机亦可以 用于隧道掘进。 在不能采用爆破掘进的软弱破碎围岩和土质隧道中，若隧 道工程量不大，工期要求不太紧，又无机械或不宜采用机械掘 进时，则可以采用人工掘进

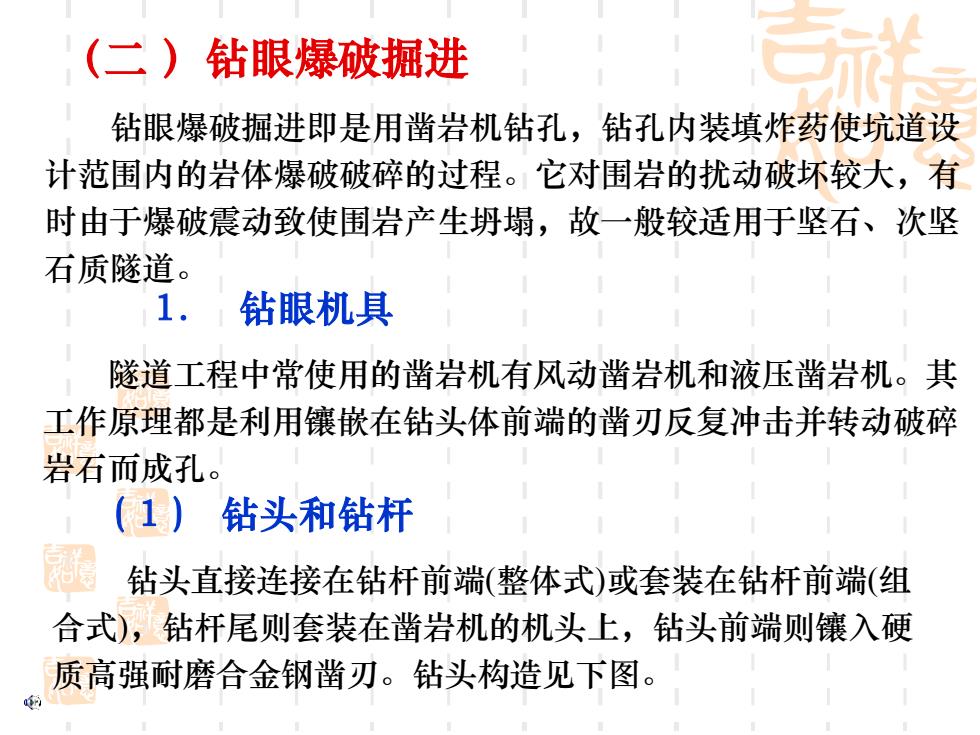

(二)钻眼爆破掘进 钻眼爆破掘进即是用凿岩机钻孔，钻孔内装填炸药使坑道设 计范围内的岩体爆破破碎的过程。它对围岩的扰动破坏较大，有 时由于爆破震动致使围岩产生坍塌，故一般较适用于坚石、次坚 石质隧道。 1.钻眼机具 隧道工程中常使用的凿岩机有风动凿岩机和液压凿岩机。其 工作原理都是利用镶嵌在钻头体前端的凿刃反复冲击并转动破碎 岩石而成孔。 (1)钻头和钻杆 圈 钻头直接连接在钻杆前端（整体式）或套装在钻杆前端（组 合式)，钻杆尾则套装在凿岩机的机头上，钻头前端则镶入硬 质高强耐磨合金钢凿刃。钻头构造见下图
（二 ）钻眼爆破掘进 钻眼爆破掘进即是用凿岩机钻孔，钻孔内装填炸药使坑道设 计范围内的岩体爆破破碎的过程。它对围岩的扰动破坏较大，有 时由于爆破震动致使围岩产生坍塌，故一般较适用于坚石、次坚 石质隧道。 1. 钻眼机具 隧道工程中常使用的凿岩机有风动凿岩机和液压凿岩机。其 工作原理都是利用镶嵌在钻头体前端的凿刃反复冲击并转动破碎 岩石而成孔。 ( 1 ) 钻头和钻杆 钻头直接连接在钻杆前端(整体式)或套装在钻杆前端(组 合式)，钻杆尾则套装在凿岩机的机头上，钻头前端则镶入硬 质高强耐磨合金钢凿刃。钻头构造见下图
