Block Diagram:basic rules for reduction Parallel linked blocks G1(S) X(s) X(s) G(s) G,(s) X(s) X(s) G1(s)G2(s)十.·+G(S)
Block Diagram: basic rules for reduction Parallel linked blocks

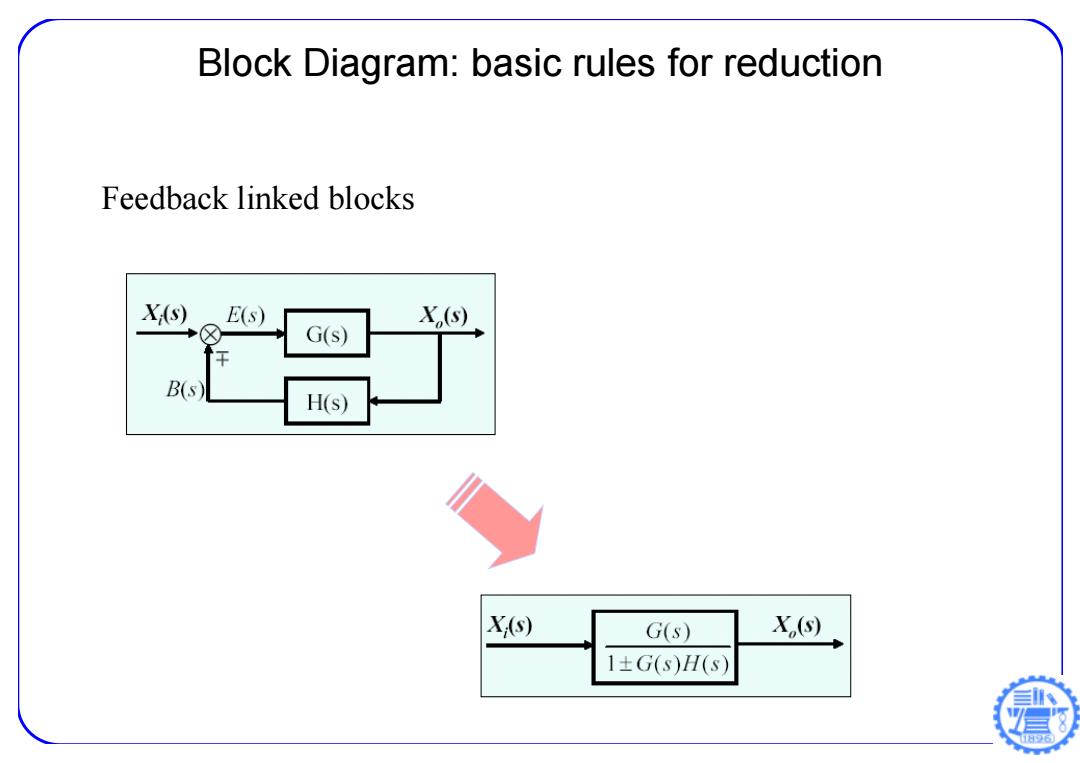

Block Diagram:basic rules for reduction Feedback linked blocks X(s) E(s) X,(s) ⑧ G(s) B(s) H(s) X(s) G(s) X,(s) 1±G(s)H(s)
Block Diagram: basic rules for reduction Feedback linked blocks
Block Diagram:basic rules for reduction Exchanging of summing points B A-B A-B+C B 4+C A+C-B B ←→ 4 A-B+C C 日96
Block Diagram: basic rules for reduction Exchanging of summing points

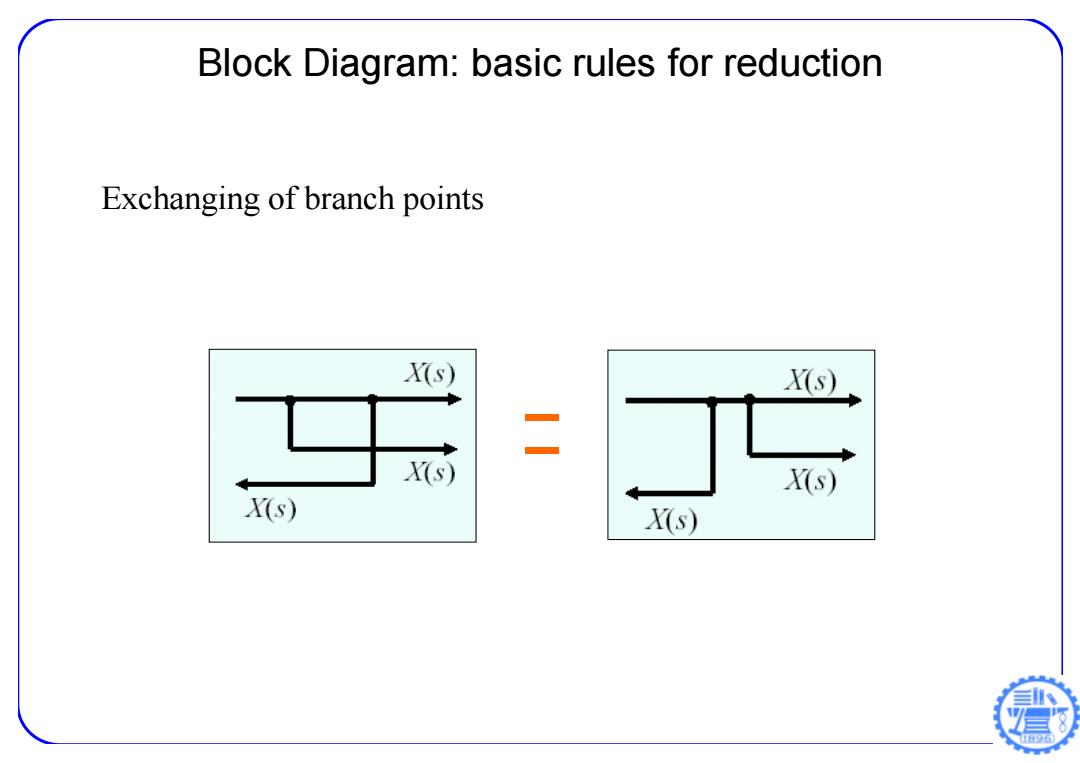

Block Diagram:basic rules for reduction Exchanging of branch points X(s) X(s) 二 X(s) X(s) X(s) X(s) 日96
Block Diagram: basic rules for reduction Exchanging of branch points
Block Diagram Reduction (pp.494) G AG-B Moving a Summing point B ahead of a block -(B/G AG-B G B 1/G A-B G AG-BG Moving a Summing point behind of a block. AG-BG 1日6
Block Diagram Reduction (pp.494) Moving a Summing point ahead of a block. Moving a Summing point behind of a block
