3.5.2 荷载计算 1、恒载 (1)屋盖自重G1:屋盖自重包括屋架或屋面梁、屋面 板、天沟板、天窗架、屋面构造层以及屋盖支撑等重力荷 载。 ·(2)悬墙自重G2:当设有连系梁支承围护墙体时，排架 柱承受着计算单元范围内连系梁、墙体和窗等重力荷载。 ■(3)吊车梁和轨道及连接件自重G3 (4)柱自重G4(Gs)。 第三章单尿厂房结构
第三章 单层厂房结构 3.5.2 荷载计算 1、恒载 ◼ （1）屋盖自重G1：屋盖自重包括屋架或屋面梁、屋面 板、天沟板、天窗架、屋面构造层以及屋盖支撑等重力荷 载。 ◼ （2）悬墙自重G2：当设有连系梁支承围护墙体时，排架 柱承受着计算单元范围内连系梁、墙体和窗等重力荷载。 ◼ （3）吊车梁和轨道及连接件自重G3。 ◼ （4）柱自重G4（G5）

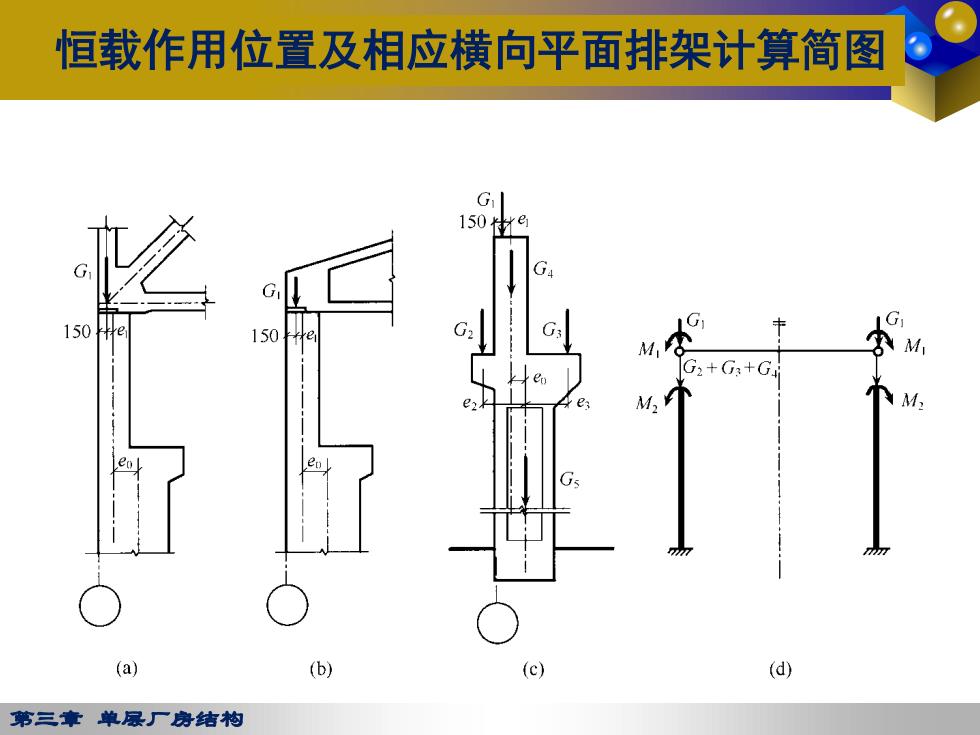

恒载作用位置及相应横向平面排架计算简图 G 150e 150 M G2+(G3+G M, (a) (b) (c (d 第三章单尿厂房结构
第三章 单层厂房结构 恒载作用位置及相应横向平面排架计算简图
3.5.2 荷载计算 2、屋面可变荷载 ■包括屋面均布活荷载、屋面雪荷载和屋面积灰荷载三部 分。其荷载分项系数均为1.4。 ·屋面均布活荷载：屋面水平投影面上的屋面均布活荷载标 准值，按下列情况取：不上人的屋面为0.5kN/m2;上人的 屋面为2.0kN/m2。 ·屋面雪荷载：屋面水平投影面上的雪荷载标准值sk(kN/m) Sk-u.So 。屋面积灰荷载：对设计生产中有大量排灰的厂房及其临近 建筑时，应考虑屋面积灰荷载的影响。 ·屋面均布活荷载不与雪荷载同时考虑，取两者中的较大 值；当有屋面积灰荷载时，积灰荷载应与雪荷载或不上人 的屋面均布活荷载两者中的较大值同时考虑。 第三章单层厂房结构
第三章 单层厂房结构 3.5.2 荷载计算 2、屋面可变荷载 ◼ 包括屋面均布活荷载、屋面雪荷载和屋面积灰荷载三部 分。其荷载分项系数均为1.4。 ◼ 屋面均布活荷载：屋面水平投影面上的屋面均布活荷载标 准值，按下列情况取：不上人的屋面为0.5kN/m2；上人的 屋面为2.0kN/m2 。 ◼ 屋面雪荷载：屋面水平投影面上的雪荷载标准值sk (kN/m2 ) ◼ 屋面积灰荷载：对设计生产中有大量排灰的厂房及其临近 建筑时，应考虑屋面积灰荷载的影响。 ◼ 屋面均布活荷载不与雪荷载同时考虑，取两者中的较大 值；当有屋面积灰荷载时，积灰荷载应与雪荷载或不上人 的屋面均布活荷载两者中的较大值同时考虑。 s s k r 0 =

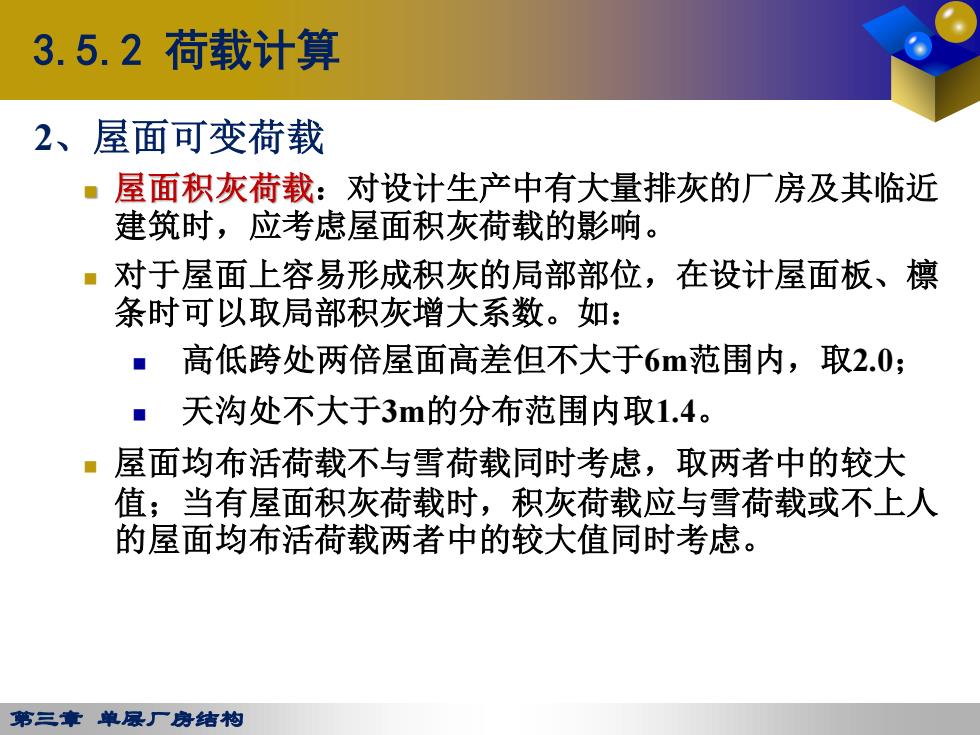

3.5.2 荷载计算 2、屋面可变荷载 。屋面积灰荷载：对设计生产中有大量排灰的厂房及其临近 建筑时，应考虑屋面积灰荷载的影响。 ·对于屋面上容易形成积灰的局部部位，在设计屋面板、檩 条时可以取局部积灰增大系数。如： ■高低跨处两倍屋面高差但不大于6m范围内，取2.0： ■天沟处不大于3m的分布范围内取1.4。 ·屋面均布活荷载不与雪荷载同时考虑，取两者中的较大 值；当有屋面积灰荷载时，积灰荷载应与雪荷载或不上人 的屋面均布活荷载两者中的较大值同时考虑。 第三章单层厂房结构
第三章 单层厂房结构 3.5.2 荷载计算 2、屋面可变荷载 ◼ 屋面积灰荷载：对设计生产中有大量排灰的厂房及其临近 建筑时，应考虑屋面积灰荷载的影响。 ◼ 对于屋面上容易形成积灰的局部部位，在设计屋面板、檩 条时可以取局部积灰增大系数。如： ◼ 高低跨处两倍屋面高差但不大于6m范围内，取2.0； ◼ 天沟处不大于3m的分布范围内取1.4。 ◼ 屋面均布活荷载不与雪荷载同时考虑，取两者中的较大 值；当有屋面积灰荷载时，积灰荷载应与雪荷载或不上人 的屋面均布活荷载两者中的较大值同时考虑
3.5.2荷载计算 3、吊车荷载 桥式吊车 软钩吊车 悬挂式吊车 按吊钩种类 →悬臂吊车 硬钩吊车 类型 >门式吊车 手动吊车、电动葫芦 利用等级 A1、A2、A3轻级 吊车工作级别 A4、A5 中级 荷载状态 A6、A7、A8重级 第三章单尿厂房结构
第三章 单层厂房结构 3.5.2 荷载计算 3、吊车荷载 吊 车 类 型 悬臂吊车 手动吊车、电动葫芦 桥式吊车 吊车工作级别 利用等级 荷载状态 A1、A2、A3 轻级 A4、A5 中级 A6、A7、A8 重级 悬挂式吊车 门式吊车 按吊钩种类 软钩吊车 硬钩吊车
