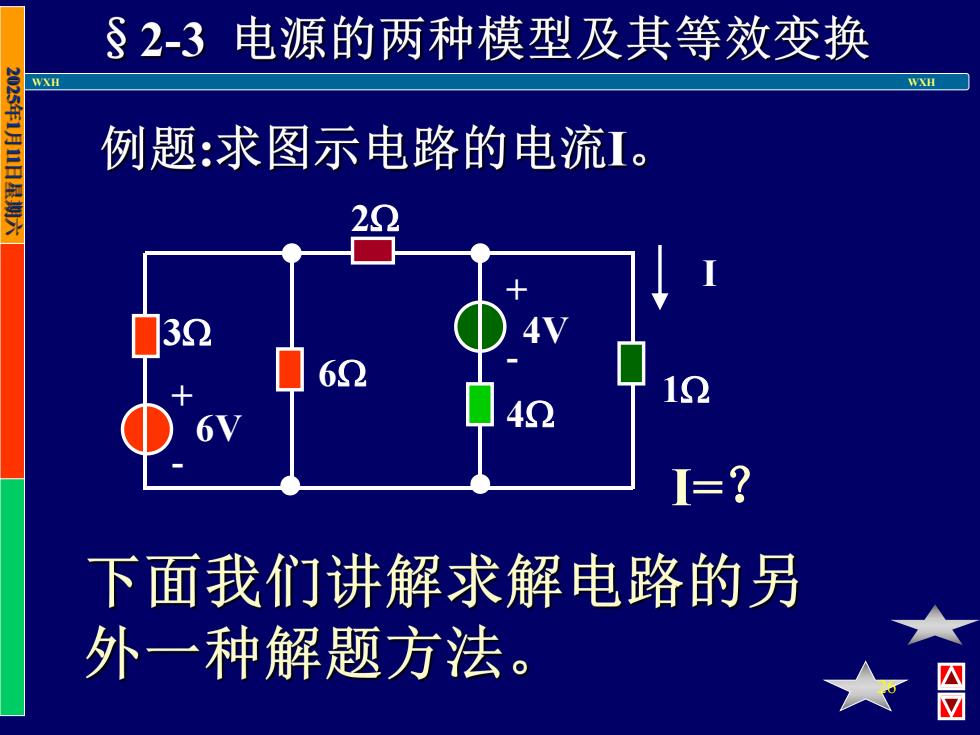

§2-3电源的两种模型及其等效变换 WXH WXH 2025111 例题：求图示电路的电流I。 20 60 I=? 下面我们讲解求解电路的另 外一种解题方法
WXH WXH 26 I + - -+ 6V 4V 2 3 6 4 1 I=？
2.3.1、电压源 电压源与电流源及其等效变换 WX WXH 1.定义： 如果一个二端元件在任一时刻，在任何电 路中，其端电压总能保持为某一给定的时间函数， 而与通过它的电流无关。 2.符号： 3.性质： (1)us与外电路无关； (2)流过us的电流与外电路有关。 合 四区
WXH WXH 27 2.3.1、电压源

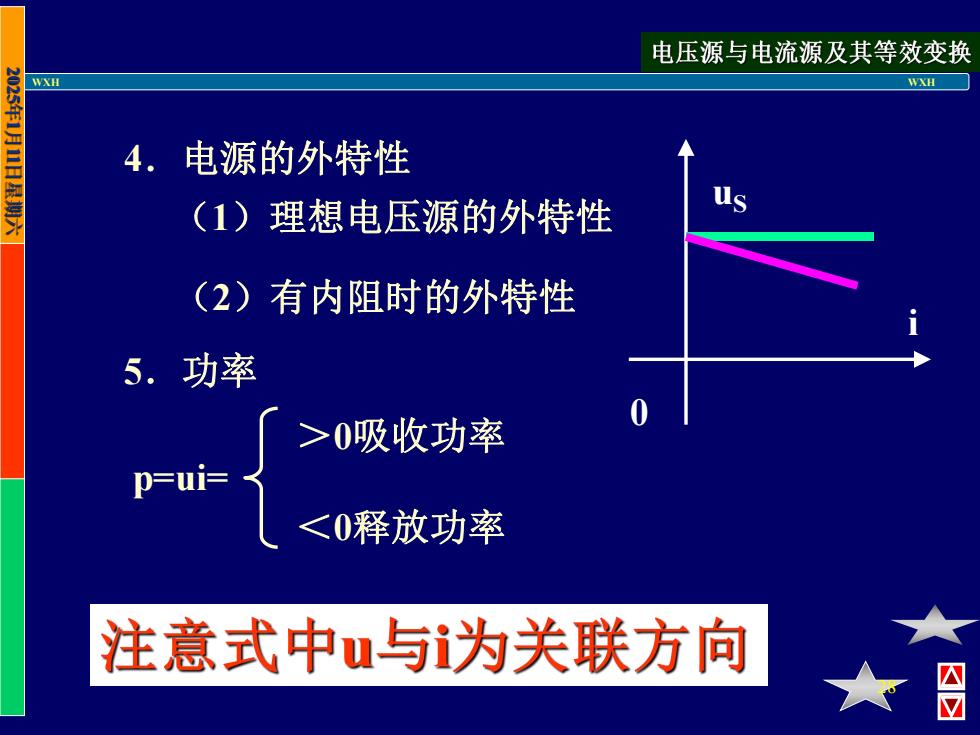

电压源与电流源及其等效变换 4.电源的外特性 (1)理想电压源的外特性 us (2)有内阻时的外特性 5.功率 >0吸收功率 p=ui= <0释放功率 注意式中u与为关联方向
WXH WXH 28 4．电源的外特性 （1）理想电压源的外特性 （2）有内阻时的外特性 0 uS i 5．功率 p=ui= ＞0吸收功率 ＜0释放功率

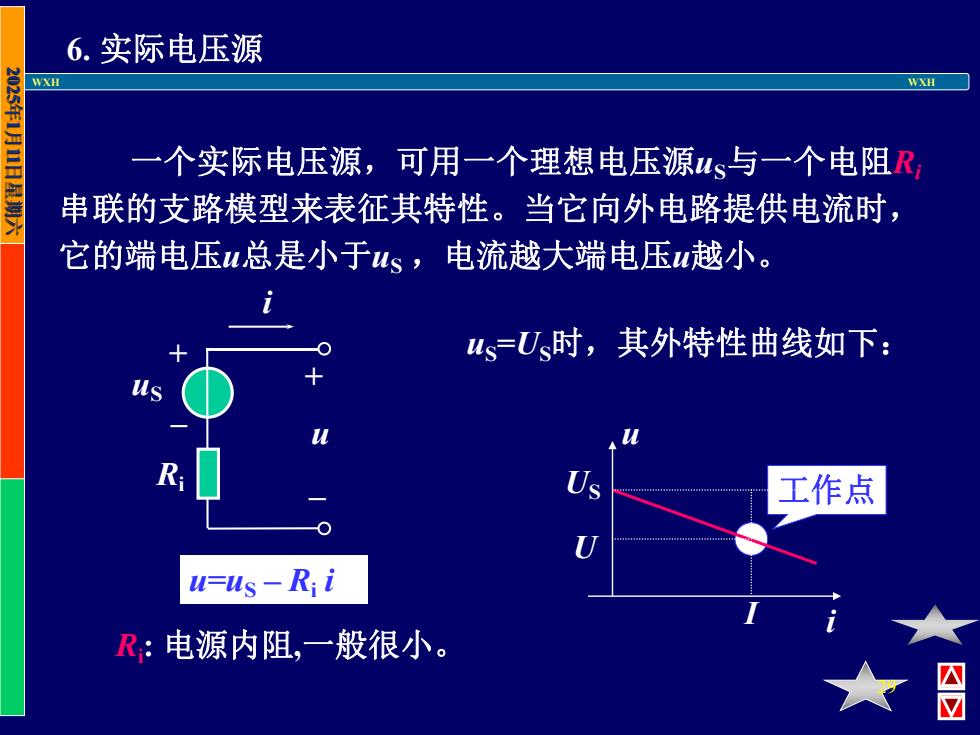

6.实际电压源 WXH WXH 一个实际电压源，可用一个理想电压源s与一个电阻R 串联的支路模型来表征其特性。当它向外电路提供电流时， 它的端电压u总是小于us,电流越大端电压u越小。 s=Us时，其外特性曲线如下： 工作点 u=us-Rii R:电源内阻，一般很小。 四区
WXH WXH 29 工作点 一个实际电压源，可用一个理想电压源uS与一个电阻Ri 串联的支路模型来表征其特性。当它向外电路提供电流时， 它的端电压u总是小于uS ，电流越大端电压u越小。 6. 实际电压源 u i US U u=uS – Ri i Ri: 电源内阻,一般很小。 I i + _ uS Ri + u _ uS=US时，其外特性曲线如下：

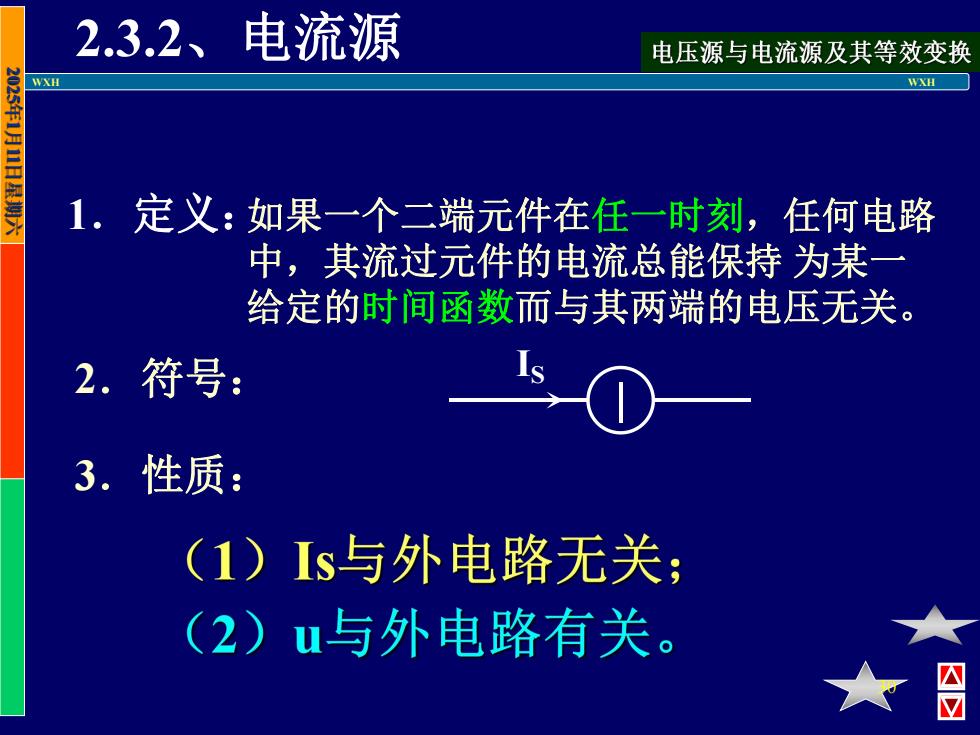

2.3.2、电流源 电压源与电流源及其等效变换 WXH WXH 1.定义：如果一个二端元件在任一时刻，任何电路 中，其流过元件的电流总能保持为某一 给定的时间函数而与其两端的电压无关。 2.符号： Is 3.性质： (1)Is与外电路无关； (2)u与外电路有关。 ★
WXH WXH 30 2.3.2、电流源 如果一个二端元件在任一时刻，任何电路 中，其流过元件的电流总能保持 为某一 给定的时间函数而与其两端的电压无关。 1．定义： 2．符号： IS 3．性质：
