理训练中 二、快速成型的基本原理 快速成型的基本原理是“分层制造、逐层叠加”。这种工艺 可以形象地叫做“增长法”或“加法”。每个截面数据相当于医 学上的一张CT像片，整个制造过程类似于数学上的积分过程。形 象地讲，快速成型系统就像是一台“立体打印机”。 选择性增长以城 按一定高度 分层 准积 实体几何模型 逐层图像《 叠加成形 CAD CAM 零件实体 成形实体 实体查型（三维 成型的过程是，离散/堆积的工作过程，由CAD模型开始，先将CAD 模型离散化，沿某一方向（常取Z向)切成许多层面，即分层（属信息处理 过程)，然后在分层信息控制下顺序加工各片层并层层结合，堆积出三维 零件，该零件作为CAD模型的物理体现
程训练中 三、快速成型的特点 1,高度柔性。快速成型是将三维实体离散，可以制造任意复杂 形状的三维实体。成型过程无需专用夹具、模具、刀具，既节省了费 用，又缩短了制作周期。 2,全过程的快速性。加工速度较传统成型方法要快得多，有利 于提高企业对市场响应速度，适合现代激烈竞争的产品市场。 3,设计制造一体化。用CAD模型直接驱动，实现设计与制造高 度一体化，其直观性和易改性为产品的完美设计提供了优良的设计环 境。 4,可选择材料的广泛性。可应用于各类快速成型设备的材料范 围越来越广泛，树脂类、塑料类、纸类、石蜡类、陶瓷和金属材料等 均可用于各种不同用途零件的制造。 5,技术的高度集成性。既是现代科学技术发展的必然产物，也 是对它们的综合应用，带有鲜明的高新技术特征
三

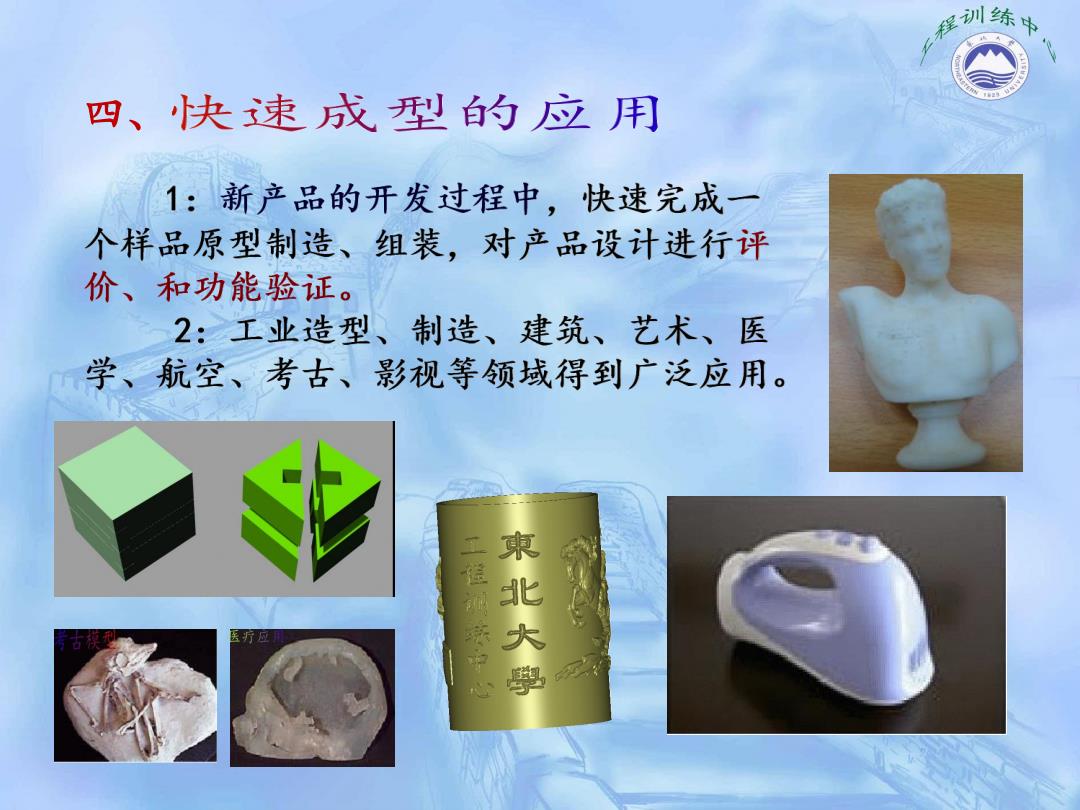

理训练中 四、快速成型的应用 1:新产品的开发过程中，快速完成一 个样品原型制造、组装，对产品设计进行评 价、和功能验证。 2:工业造型、制造、建筑、艺术、医 学、航空、考古、影视等领域得到广泛应用。 東北大學
四
程训练出 五、快速成型的工艺方法 自美国3D公司1988年推出第一台商品SLA快速成型机以来，已 经有十几种不同的成型系统，其中比较有代表性的工艺方法，从成 型方法上主要分4大类， 从成型材料上分为3大类。 方法上分类： 1:立体光固化成型(SLA)。 快速成型从材料类型分为3大类 2: 激光选区烧结成型(SLS) 3: 分层实体制造成型(LOM) 液体材料 粉状材料 片状材料 4: 熔融沉积成型(FDM) 榕神材 激光熔 粘结剂 粘性片材 UV粘结 材料上分类： 料固化 合材料 粘结材料 的粘结 片状材料 1: 液体材料(SLA) PLA BMP SLS 3DP BIS ABS 2: 粉末材料(SLS) GPD SF LOM SFP LTP F 3:片状材料(L0M) HIS SDM SGC ES
五、 方法上分类： 材料上分类：
