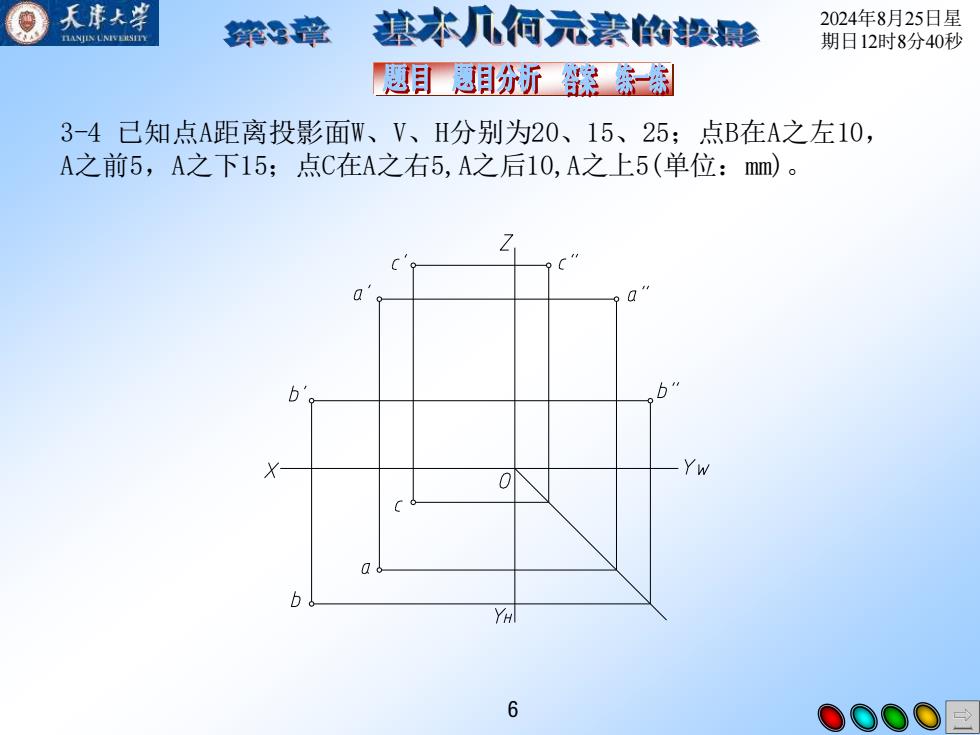

天康大学 PLANJIN LNIVDESHY 策章 基术八何元素的骏影 2024年8月25日星 期日12时8分40秒 题目题分沂深- 3-4已知点A距离投影面W、V、H分别为20、15、25；点B在A之左10， A之前5，A之下15；点C在A之右5，A之后10，A之上5（单位：mm)。 Yw 0外 0 b 6 0@O①2
2024年8月25日星 期日12时8分40秒 6 3-4 已知点A距离投影面W、V、H分别为20、15、25；点B在A之左10， A之前5，A之下15；点C在A之右5,A之后10,A之上5(单位：mm)
天康人学 第章 基术八何元妻的教慰 2024年8月25日星 期日12时8分40秒 目题分所驾家 3-5判别下列各对重影点的相对位置并填空。 a'b) f e"If"Yw cld) b YH 1.点A在点B的前方5 mm。 2.点D在点C的下方10 mm。 3.点F在点E的右方5mm。该两点均在日投影面上。 7
2024年8月25日星 期日12时8分40秒 7 3-5 判别下列各对重影点的相对位置并填空。 1.点A在点B的 方 mm。 2.点D在点C的 方 mm。 3.点F在点E的 方 mm。该两点均在 投影面上
天康人学 策章 基术几何元素的热影 2024年8月25日星 期日12时8分40秒 题具题分沂深 3-6己知点B距离点A为10mm;点C与点A是对H面的重影点；点D在点A的正 右方15mm。补全诸点的三面投影，并标明可见性。 a1b刀 b”a"1d") Yw b alc) 8 ①①O0②
2024年8月25日星 期日12时8分40秒 8 3-6 已知点B距离点A为10 mm；点C与点A是对H面的重影点；点D在点A的正 右方15 mm。补全诸点的三面投影,并标明可见性

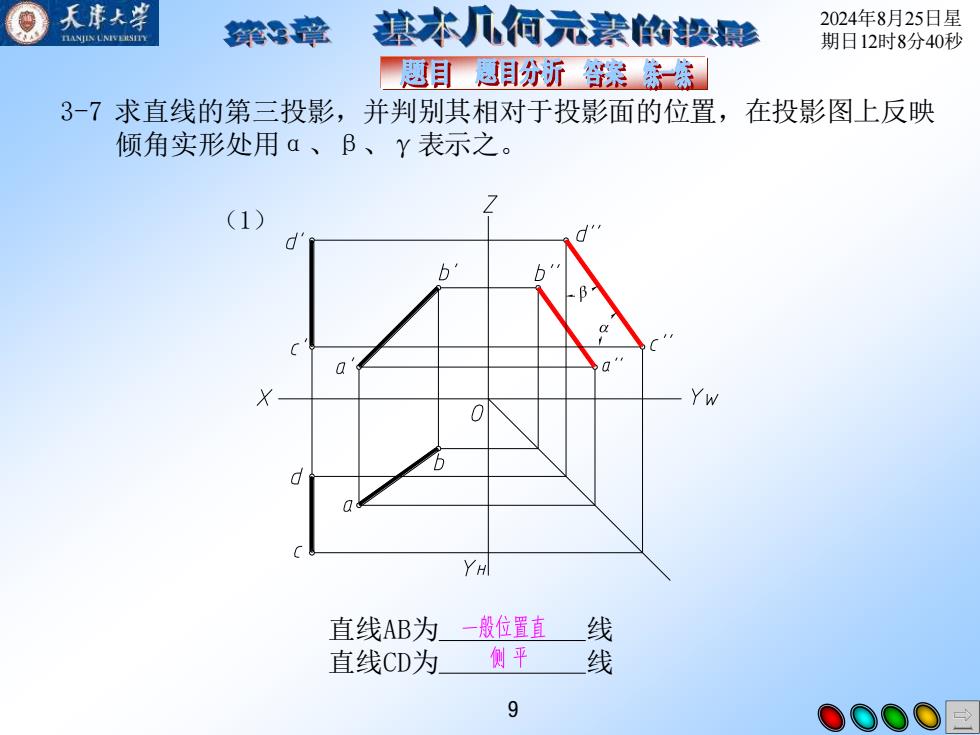

天岸人学 ANIIN UNIVEESI生 第章 基术几何元妻的教影 2024年8月25日星 期日12时8分40秒 题用思耳分所茶味 3-7求直线的第三投影，并判别其相对于投影面的位置，在投影图上反映 倾角实形处用a、B、Y表示之。 (1) d b 0 Yw YH 直线AB为一般位置直 线 直线CD为 侧平 线 9
2024年8月25日星 期日12时8分40秒 9 3-7 求直线的第三投影，并判别其相对于投影面的位置，在投影图上反映 倾角实形处用α、β、γ表示之。 （1） 直线AB为 线 直线CD为 线
天康人学 PLANJIN LNIVELSHY 策章 基茶八何元妻的携影 2024年8月25日星 期日12时8分40秒 用盼所器子 3-7求直线的第三投影，并判别其相对于投影面的位置，在投影图上反 映倾角实形处用a、B、Y表示之。 (2) ef刀 5 h Yw h YH 直线EF为 正垂 线 直线GH为 正乎 线 10 ①①O0②
2024年8月25日星 期日12时8分40秒 10 3-7 求直线的第三投影，并判别其相对于投影面的位置，在投影图上反 映倾角实形处用α、β、γ表示之。 直线EF为 线 直线GH为 线 （2）
