二元相图的一些几何规律 在二元相图中，若是三相平衡，则三相区必为一水平线，表示 恒温反应。这条水平线与三个单相区的接触点确定了三个平衡 相及相浓度，其中两点在水平线两端，另一点在端点之间，水 平线的上下方分别与3个两相区相接。每条水平线必与三个两相 区相邻 H0.0g 15381+8 0.53 1500 B1496 6 8+y 1400 017 W1394 1300 Lty 1227 1200 2 1148 L+FesC 1100 2.11 1000 y+Fe3C 900 6912 800 a 727 700 D0.77 /0.0218 x+Fc3C 600 Fe3C Fe 6.69 w(C)/% 海南大学材料料子英西吧丁我希
l 在二元相图中，若是三相平衡，则三相区必为一水平线，表示 恒温反应。这条水平线与三个单相区的接触点确定了三个平衡 相及相浓度，其中两点在水平线两端，另一点在端点之间，水 平线的上下方分别与3个两相区相接。每条水平线必与三个两相 区相邻
二元相图的一些几何规律 ●如果两个恒温转变中有两个相同的相，」 则这两条水平 线之间一定是由这两个相组成的两相区 H0.09 15381+6 0.53 1500 B1495 6 -8+Y 1400 M1394 1300 L+y 1227 0 1200 1148 L+Fe3C 1100 E 2.11 4.3 1000 y+Fe3C 900 G912 800 727 a 700 0.7 0.0218 x+Fe3C 600 Fe3C Fe 4 6.69 w(C)/%→ 海南大学材料科学基础电子教銮
l 如果两个恒温转变中有两个相同的相，则这两条水平 线之间一定是由这两个相组成的两相区
二元相图的一些几何规律 ●当两相区与单相区的分界线与三相等温线相交，则分 界线的延长线应进入另一两相区，而不会进入单相区 H0.0 A 1538L+6 0.53 1500 B1495 6 017 -8Y 1400 N1394 1300 L+y 1227 2 1200 1148 L+Fe3C 1100 2.11 4.3 1000 y+Fe3C 900 G912 aty 800 727 700 D0.77 0.0218 x+Fe3C 600 Fe3C Fe 2 6 6.69 w(C)/% 海南大学材料科学基础电子教案
l 当两相区与单相区的分界线与三相等温线相交，则分 界线的延长线应进入另一两相区，而不会进入单相区

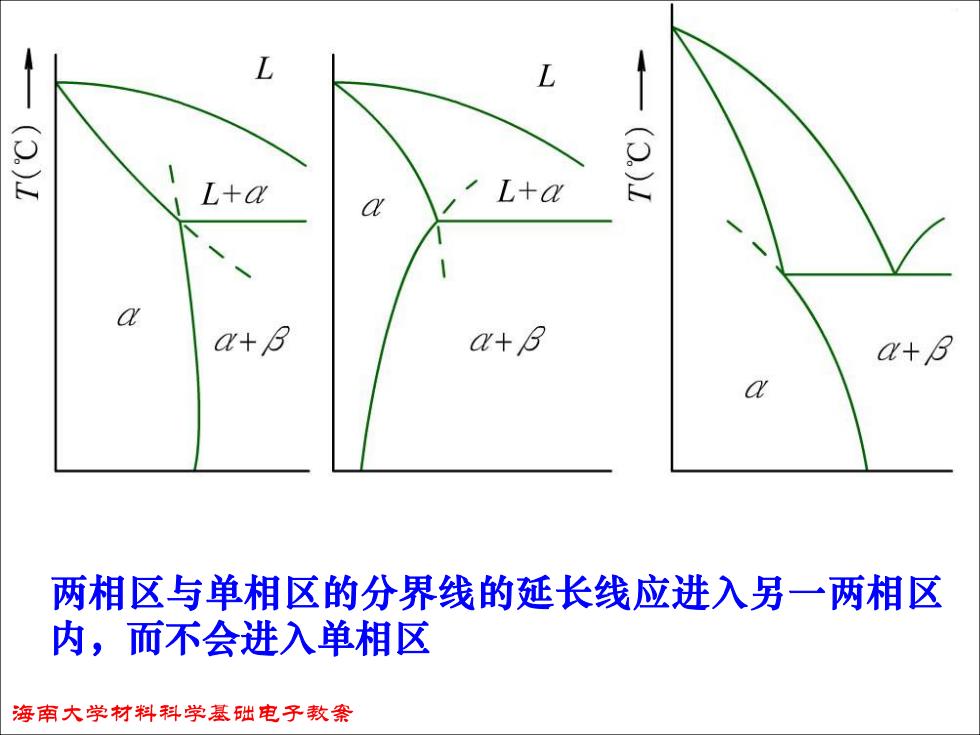

L+a L+a a+8 a+8 a+B 两相区与单相区的分界线的延长线应进入另一两相区 内，而不会进入单相区 海南大学材料科学基础电子教案
两相区与单相区的分界线的延长线应进入另一两相区 内，而不会进入单相区

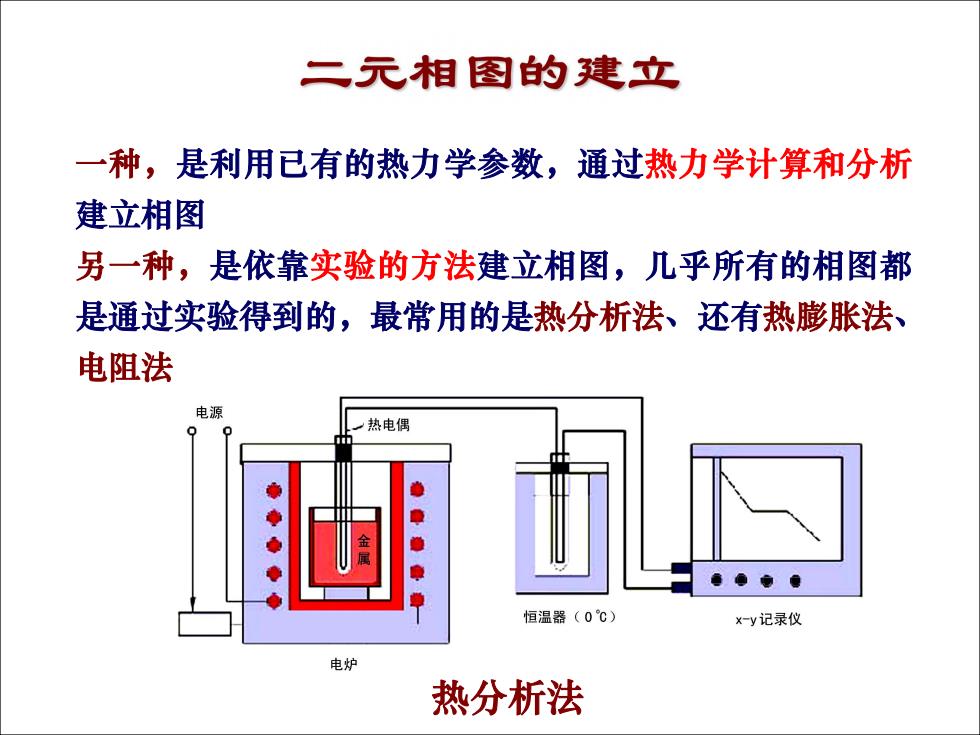

二元相图的建立 一种，是利用已有的热力学参数，通过热力学计算和分析 建立相图 另一种，是依靠实验的方法建立相图，几乎所有的相图都 是通过实验得到的，最常用的是热分析法、还有热膨胀法、 电阻法 电源 一热电偶 恒温器(0℃) xy记录仪 电炉 热分析法
一种，是利用已有的热力学参数，通过热力学计算和分析 建立相图 另一种，是依靠实验的方法建立相图，几乎所有的相图都 是通过实验得到的，最常用的是热分析法、还有热膨胀法、 电阻法 热分析法
