2.6聚合物的晶态结构 高分子结晶特点： 高分子链很长，形成晶态更为困难。结晶态具有以下特点： ①属于分子结晶，结晶速率缓慢。 ②结晶不完整，总包含一定量非晶相。 ③不同晶区在通常情况下是无规取向，晶体内存在大量缺陷 ④一个大分子可以贯穿若干个晶区和非晶区。 结晶度：聚合物中晶区重量（体积）百分数。用以表征聚合 物的结晶程度。 区 非晶区 高聚物的晶区与非晶区
高分子结晶特点： 高分子链很长，形成晶态更为困难。结晶态具有以下特点： ① 属于分子结晶，结晶速率缓慢。 ② 结晶不完整，总包含一定量非晶相。 ③ 不同晶区在通常情况下是无规取向，晶体内存在大量缺陷 ④ 一个大分子可以贯穿若干个晶区和非晶区。 结晶度：聚合物中晶区重量（体积）百分数。用以表征聚合 物的结晶程度。 晶 区 高聚物的晶区与非晶区 非 晶 区 2.6 聚合物的晶态结构

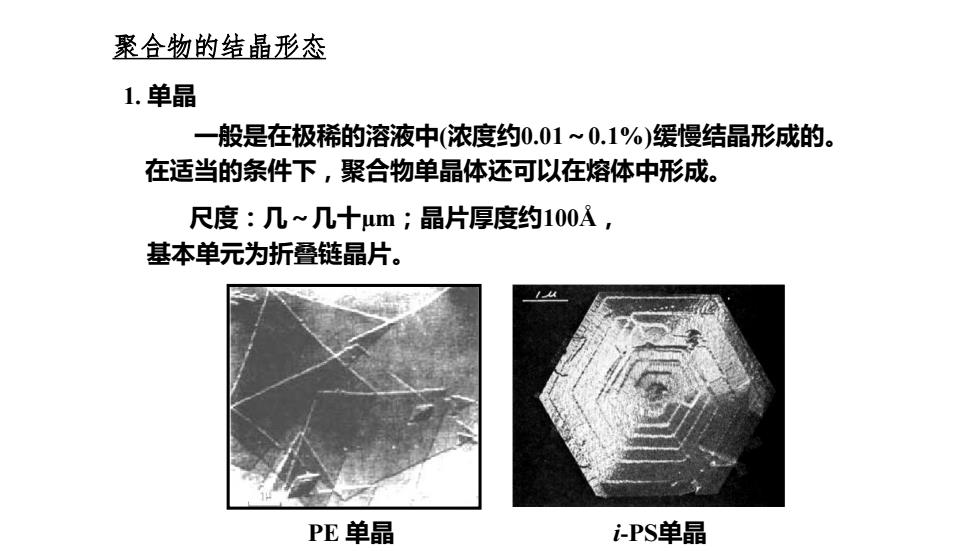

聚合物的结晶形态 1.单晶 一般是在极稀的溶液中（浓度约0.01~0.1%）缓慢结晶形成的。 在适当的条件下，聚合物单晶体还可以在熔体中形成。 尺度：几~几十m;晶片厚度约100A, 基本单元为折叠链晶片。 PE单晶 PS单晶
1. 单晶 一般是在极稀的溶液中(浓度约0.01～0.1%)缓慢结晶形成的。 在适当的条件下，聚合物单晶体还可以在熔体中形成。 尺度：几～几十µm；晶片厚度约100Å， 基本单元为折叠链晶片。 PE 单晶 i-PS单晶 聚合物的结晶形态

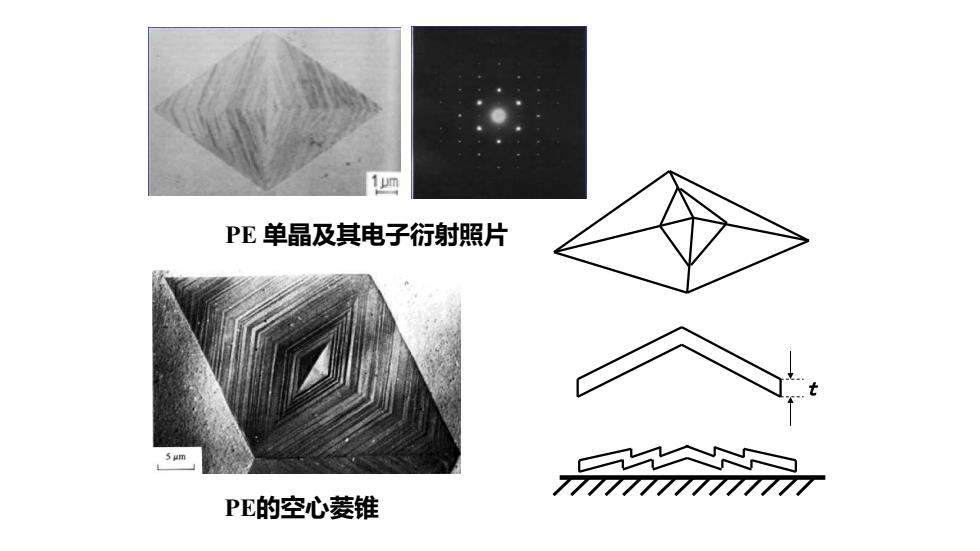

四 PE单晶及其电子衍射照片 PE的空心菱锥
PE的空心菱锥 t PE 单晶及其电子衍射照片

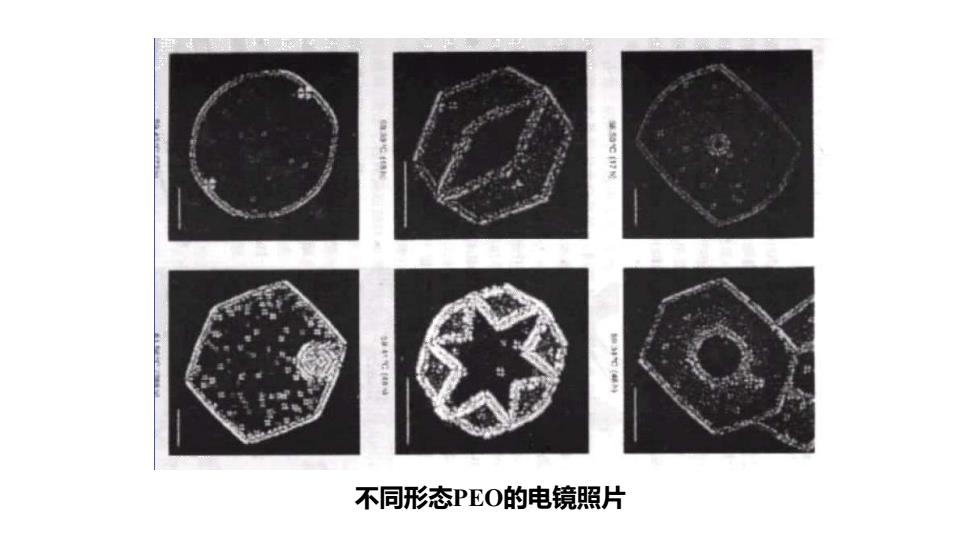

不同形态PEO的电镜照片
不同形态PEO的电镜照片
(a) 210C,4h 205C,4h 200C,4h AFM images of isotactic PS crystals in 11nm thick film in different Tc. 不同过冷度的PS单晶电子显微镜照片
不同过冷度的PS 单晶电子显微镜照片
