为什么要学习三元相图？ ■工业上大部分材料都是三个组元以上的多组元材料 >NiTiCu形状记忆合金弹簧 >NdFeB磁性材料 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 为什么要学习三元相图？ ◼工业上大部分材料都是三个组元以上的多组元材料 ➢NiTiCu形状记忆合金弹簧 ➢NdFeB磁性材料
为什么要学习三元相图 >不锈钢：1Cr18N9Ti等 口学习三元相图，才可能对四元、五元材料进行分析 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 为什么要学习三元相图 ➢不锈钢：1Cr18Ni9Ti等 学习三元相图，才可能对四元、五元材料进行分析
三元相图 T 三元合金系(ternary system)中含有三个组元，因 此三元相图是表示在恒压下以 温度变量为纵坐标，两个成分 变量为横坐标的三维空间图形。 由一系列空间曲面及平面将三 元相图分隔成许多相区。 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 三元相图 三 元 合 金 系 （ ternary system）中含有三个组元，因 此三元相图是表示在恒压下以 温度变量为纵坐标，两个成分 变量为横坐标的三维空间图形。 由一系列空间曲面及平面将三 元相图分隔成许多相区
三元相图的基础知识 三元相图的基本特点为： ()完整的三元相图是三维的立体模型 (2)二元系中可以发生3相平衡转变。由相律可以确定二元系 中的最大平衡相数为3，而三元系中的最大平衡相数为4。三 元相图中的四相平衡区是恒温水平面 (3)根据相律得知，三元系三相平衡时存在一个自由度，所以 三相平衡转变是变温过程，反映在相图上，三相平衡区必将 占有一定空间，不再是二元相图中的水平线 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 三元相图的基础知识 三元相图的基本特点为： (1) 完整的三元相图是三维的立体模型 (2) 二元系中可以发生3相平衡转变。由相律可以确定二元系 中的最大平衡相数为3，而三元系中的最大平衡相数为4。三 元相图中的四相平衡区是恒温水平面 (3) 根据相律得知，三元系三相平衡时存在一个自由度，所以 三相平衡转变是变温过程，反映在相图上，三相平衡区必将 占有一定空间，不再是二元相图中的水平线

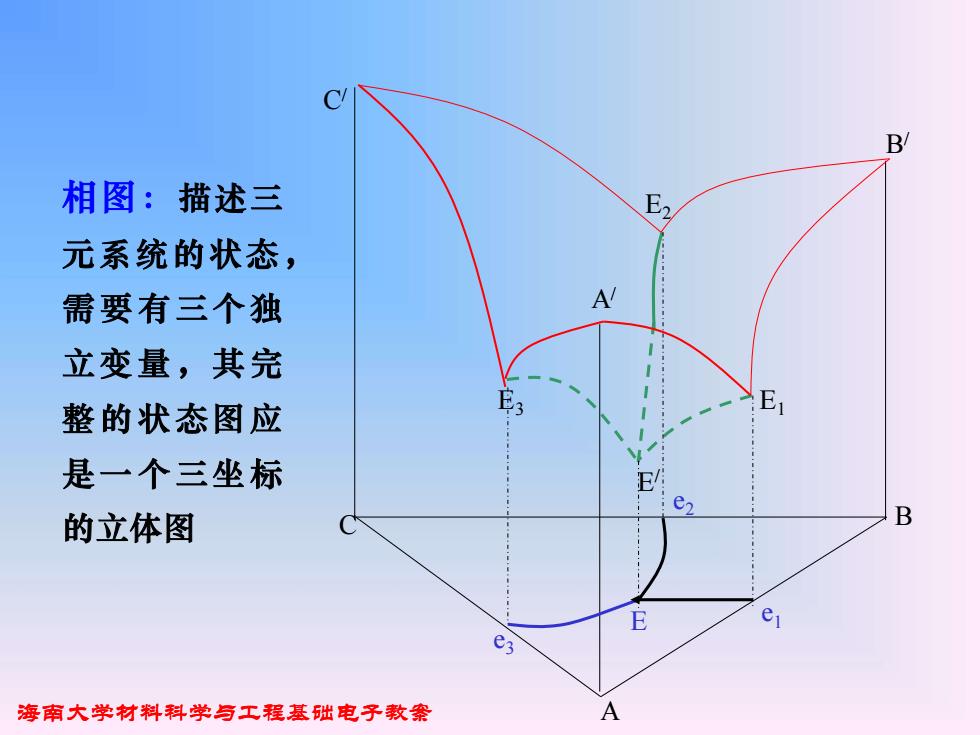

B/ 相图：描述三 元系统的状态， 需要有三个独 立变量，其完 整的状态图应 E 是一个三坐标 E e2 的立体图 B E e e; 海南大学材料科学与工程基础电子教案 A
海南大学材料科学与工程基础电子教案 C B A E/ A/ B/ C/ e3 e1 e2 E E2 E3 E1 相图：描述三 元系统的状态， 需要有三个独 立变量，其完 整的状态图应 是一个三坐标 的立体图
