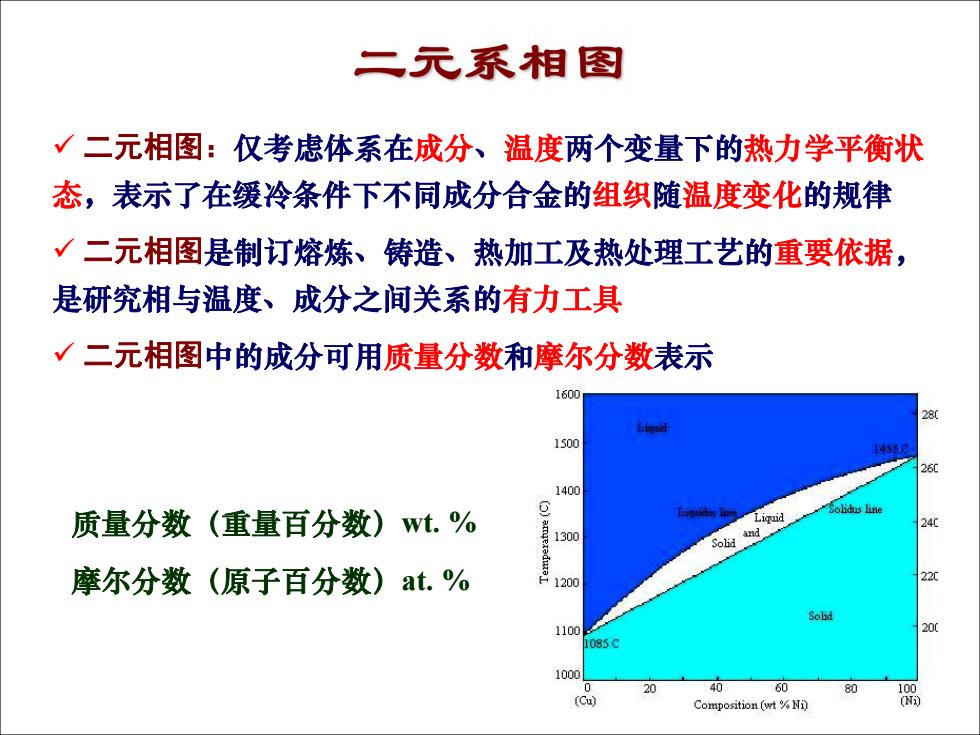

二元系相图 √二元相图：仅考虑体系在成分、温度两个变量下的热力学平衡状 态，表示了在缓冷条件下不同成分合金的组织随温度变化的规律 √二元相图是制订熔炼、俦造、热加工及热处理工艺的重要依据， 是研究相与温度、成分之间关系的有力工具 √二元相图中的成分可用质量分数和摩尔分数表示 1600 1500 1400 质量分数（重量百分数)wt.% Liquid Solidus lin 1300 Solid and 摩尔分数（原子百分数）at.% -1200 22C 1100 200 1085C 100 (Cu) 0 40 60 80 Composition (wt%Ni)
ü 二元相图：仅考虑体系在成分、温度两个变量下的热力学平衡状 态，表示了在缓冷条件下不同成分合金的组织随温度变化的规律 ü 二元相图是制订熔炼、铸造、热加工及热处理工艺的重要依据， 是研究相与温度、成分之间关系的有力工具 ü 二元相图中的成分可用质量分数和摩尔分数表示 质量分数（重量百分数）wt. % 摩尔分数（原子百分数）at. %
二元湘图的表示方法 横坐标表示成分A%+B%=100% 纵坐标表示温度 C点（表象点） 成分：30%Sb,70%Bi;温度：450℃ 700 800 300 201布充前的动0和006 86,% 二元相图的表示方法
二元相图的表示方法 横坐标表示成分A％＋B％＝100％ 纵坐标表示温度 C点（表象点） 成分:30％Sb，70％Bi；温度:450℃ 二元相图的表示方法

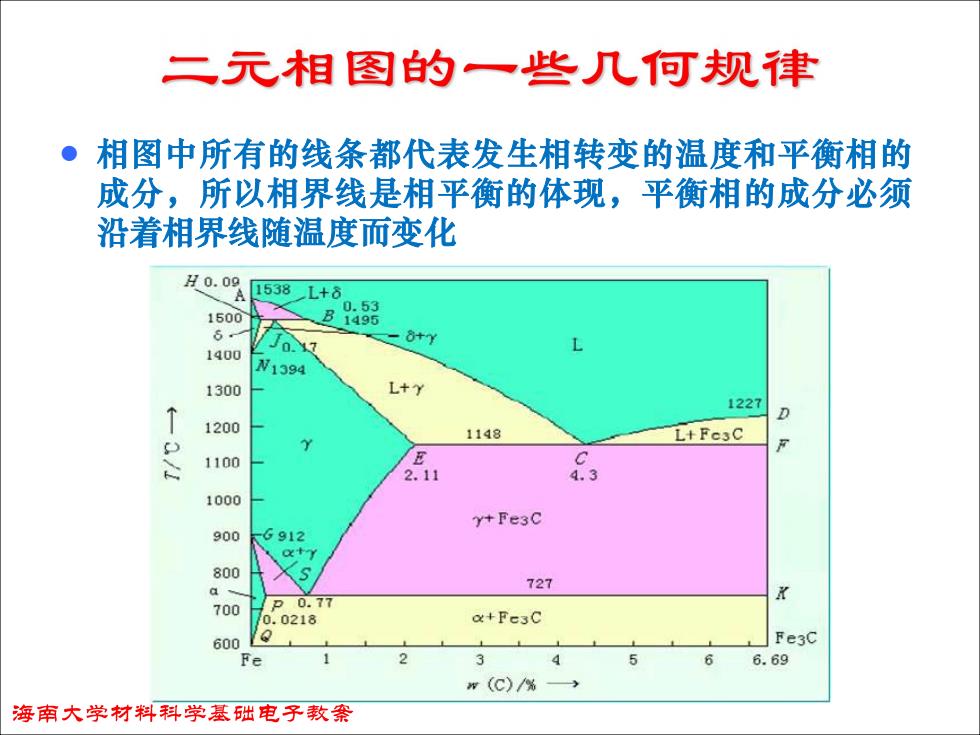

二元相图图的一些几何规律 ●1 相图中所有的线条都代表发生相转变的温度和平衡相的 成分，所以相界线是相平衡的体现，平衡相的成分必须 沿着相界线随温度而变化 H0.09 1538L+8 0.53 1500 B1495 6. 017 -8+Y 1400 W1394 1300 L+y 1227 个 D 1200 1148 L+Fe3C 1100 2.11 1000 y+Fe3C 900 -6912 x+y 800 727 a 700 D0.77 0.0218 x+Fc3C 600 Fe3C Fe 2 4 6 6.69 w(C)/%→ 海南大学材料科学基础电子教案
l 相图中所有的线条都代表发生相转变的温度和平衡相的 成分，所以相界线是相平衡的体现，平衡相的成分必须 沿着相界线随温度而变化

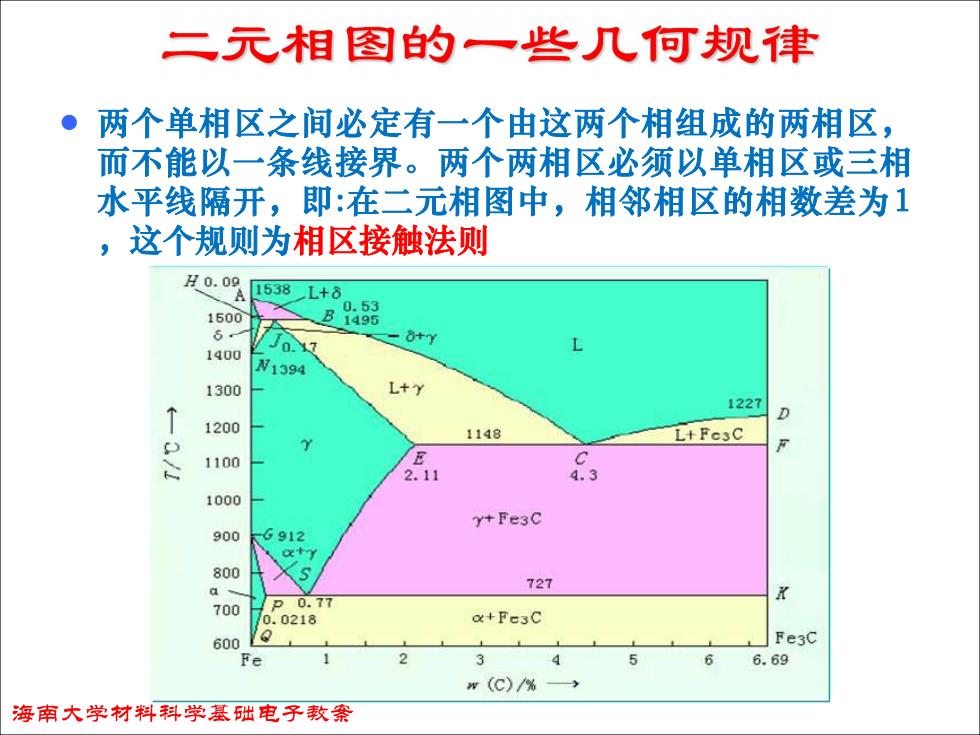

一二元相图的一些几何规律 两个单相区之间必定有一个由这两个相组成的两相区， 而不能以一条线接界。两个两相区必须以单相区或三相 水平线隔开，即：在二元相图中，相邻相区的相数差为1 ，这个规则为相区接触法则 H0.09 1538L+6 0.53 1500 B1495 6. -8+y 1400 1394 1300 L+了 1227 个 2 1200 1148 L+Fe3C 1100 2.11 1000 y+Fe3C 900 -G912 t 800 727 700 D0.77 0.0218 x+Fc3C 600 Fe3C Fe 3 6 6.69 w(C)/%→ 海南大学材料科学基础电子教案
l 两个单相区之间必定有一个由这两个相组成的两相区， 而不能以一条线接界。两个两相区必须以单相区或三相 水平线隔开，即:在二元相图中，相邻相区的相数差为1 ，这个规则为相区接触法则

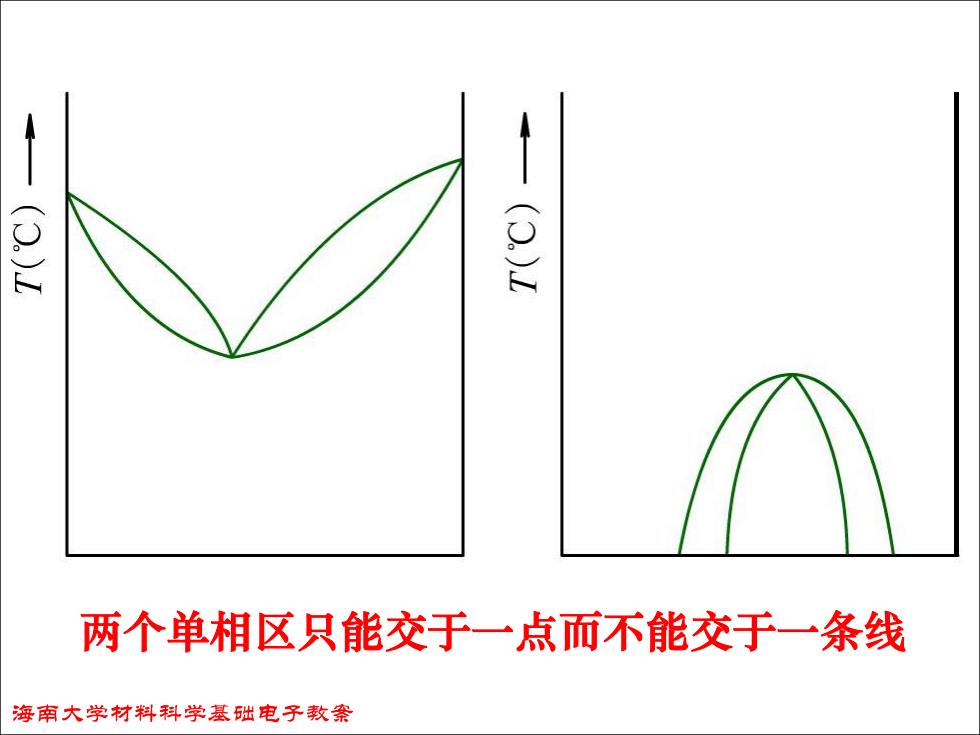

两个单相区只能交于一点而不能交于一条线 海南大学材料科学基础电子教案
两个单相区只能交于一点而不能交于一条线
