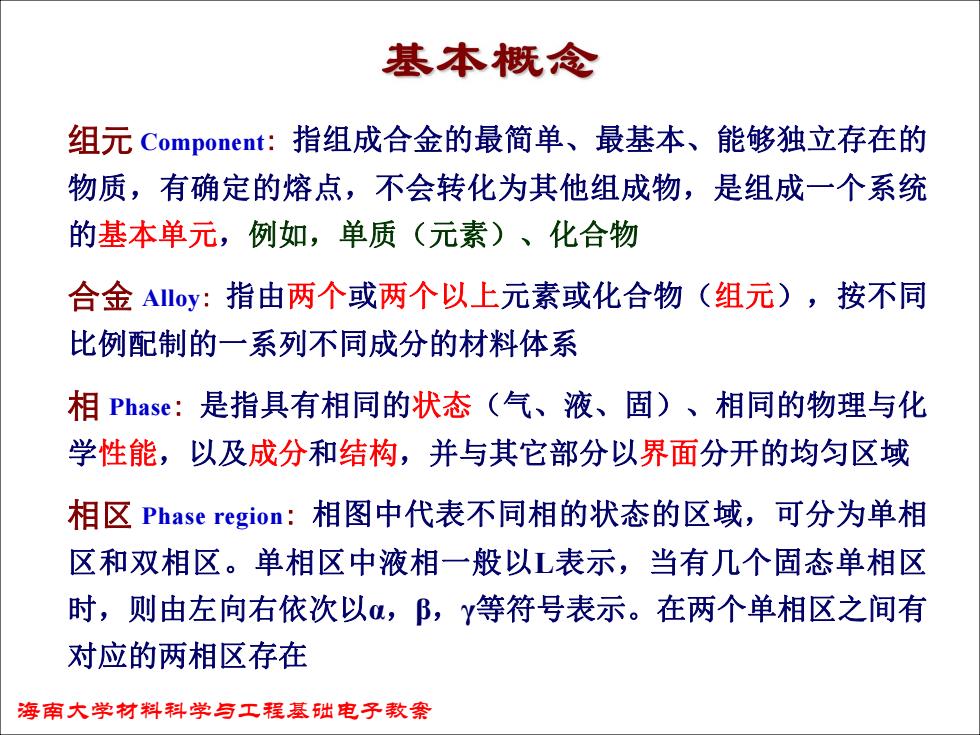

基本概念 组元Component:指组成合金的最简单、最基本、能够独立存在的 物质，有确定的熔点，不会转化为其他组成物，是组成一个系统 的基本单元，例如，单质（元素)、化合物 合金Ay:指由两个或两个以上元素或化合物（组元），按不同 比例配制的一系列不同成分的材料体系 相Phase:是指具有相同的状态（气、液、固）、相同的物理与化 学性能，以及成分和结构，并与其它部分以界面分开的均匀区域 相区Phase region:相图中代表不同相的状态的区域，可分为单相 区和双相区。单相区中液相一般以L表示，当有几个固态单相区 时，则由左向右依次以α，B,Y等符号表示。在两个单相区之间有 对应的两相区存在 海南大学材料科学写工程基础电子教案
组元 Component：指组成合金的最简单、最基本、能够独立存在的 物质，有确定的熔点，不会转化为其他组成物，是组成一个系统 的基本单元，例如，单质（元素）、化合物 合金 Alloy：指由两个或两个以上元素或化合物（组元），按不同 比例配制的一系列不同成分的材料体系 相 Phase：是指具有相同的状态（气、液、固）、相同的物理与化 学性能，以及成分和结构，并与其它部分以界面分开的均匀区域 相区 Phase region：相图中代表不同相的状态的区域，可分为单相 区和双相区。单相区中液相一般以L表示，当有几个固态单相区 时，则由左向右依次以α，β，γ等符号表示。在两个单相区之间有 对应的两相区存在 海南大学材料科学与工程基础电子教案
材料组成的层次 组元 相 材料体系 加一点盐 加盐过量 完全溶解 过饱和 纯水 NaC水溶液 NaCI过饱和溶液 相：1个 相：1个 相：2个 组元：H20 组元：H2O、NaCI 组元：HO、NaCl 组元、相的关系 海南大学材料科学与工程基础电子教案
组元 相 材料体系 相：1个 组元：H2O、NaCl 相：1个 组元：H2O 相：2个 组元：H2O、NaCl 纯水 加一点盐 完全溶解 加盐过量 过饱和 NaCl水溶液 NaCl过饱和溶液 组元、相的关系 海南大学材料科学与工程基础电子教案

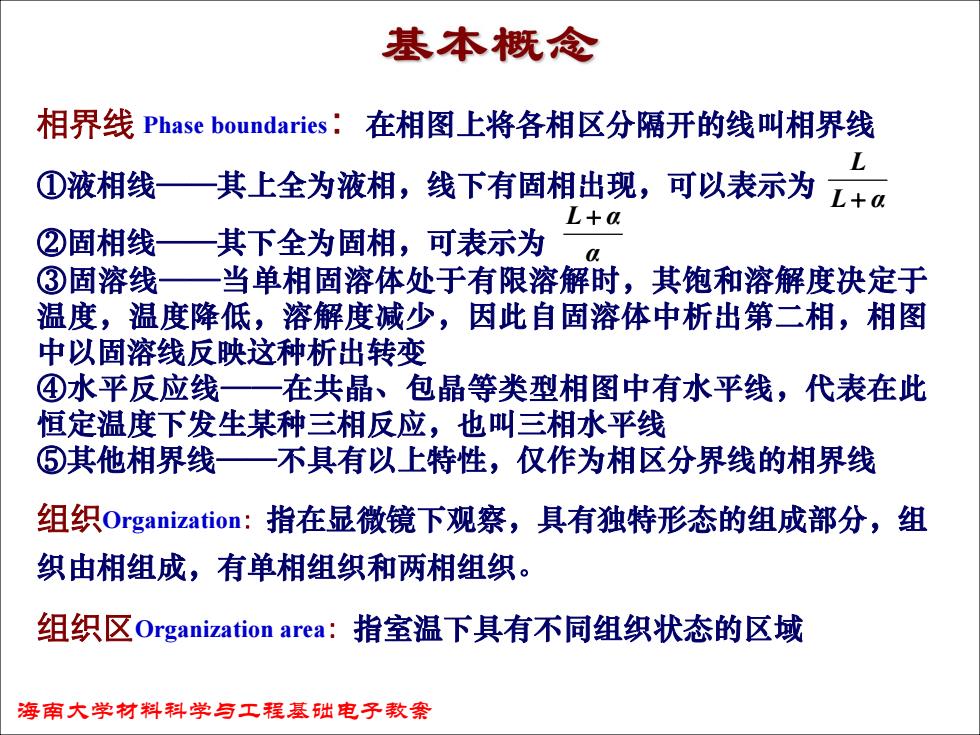

基本概念 相界线Phase boundaries:在相图上将各相区分隔开的线叫相界线 L ①液相线—其上全为液相，线下有固相出现，可以表示为 L+a ②固相线—其下全为固相，可表示为 ③固溶线一当单相固溶体处于有限溶解时，其饱和溶解度决定于 温度，温度降低，溶解度减少，因此自固溶体中析出第二相，相图 中以固溶线反映这种析出转变 ④水平反应线一在共晶、包晶等类型相图中有水平线，代表在此 恒定温度下发生某种三相反应，也叫三相水平线 ⑤其他相界线—不具有以上特性，仅作为相区分界线的相界线 组织0 rganization:指在显微镜下观察，具有独特形态的组成部分，组 织由相组成，有单相组织和两相组织。 组织区Organization area:指室温下具有不同组织状态的区域 海南大学材料科学与工程基础电子教案
相界线 Phase boundaries：在相图上将各相区分隔开的线叫相界线 ①液相线——其上全为液相，线下有固相出现，可以表示为 ②固相线——其下全为固相，可表示为 ③固溶线——当单相固溶体处于有限溶解时，其饱和溶解度决定于 温度，温度降低，溶解度减少，因此自固溶体中析出第二相，相图 中以固溶线反映这种析出转变 ④水平反应线——在共晶、包晶等类型相图中有水平线，代表在此 恒定温度下发生某种三相反应，也叫三相水平线 ⑤其他相界线——不具有以上特性，仅作为相区分界线的相界线 组织Organization：指在显微镜下观察，具有独特形态的组成部分，组 织由相组成，有单相组织和两相组织。 组织区Organization area：指室温下具有不同组织状态的区域 L L α L α α 海南大学材料科学与工程基础电子教案
500 400 327.5 A 300 2 液相线 231.9 B a M L+a 183 E L+8 N 200 19 粒线 2 61.9 97.5 a+B 100 Pb 10 20 30 40 50 60 70 80 90 Sn Wsn (% 固溶线 海南大学材料科学基础电子教案
液相线 固相线 固溶线 水平反应线
基本概念 相变Phase transformation:随着温度和压力的变化，材料的组成成 分、相会随之变化，发生从一种相到另一种相的转变 凝固Solidification:由液相至固相的转变，如果凝固后的固体是晶 体，则又可称之为结晶 固态相变Solid phase transformation:不同固相之间的转变 海南大学材料科学与工程基础电子教案
相变 Phase transformation：随着温度和压力的变化，材料的组成成 分、相会随之变化，发生从一种相到另一种相的转变 凝固 Solidification：由液相至固相的转变，如果凝固后的固体是晶 体，则又可称之为结晶 固态相变 Solid phase transformation：不同固相之间的转变 海南大学材料科学与工程基础电子教案
